SOL10P - Solarmodul Perel - Kostenlose Bedienungsanleitung

Marke	Perel
Modell	SOL10P
Produkttyp	Photovoltaik-Solarmodul
Maximale Leistung (Pmax)	10 W
Spannung bei maximaler Leistung (Vmp)	17,6 V
Strom bei maximaler Leistung (Imp)	0,58 A
Leerlaufspannung (Voc)	21,8 V
Kurzschlussstrom (Isc)	0,61 A
Zellentyp	Polykristallines Silizium
Anzahl der Zellen	36 (4 x 9)
Abmessungen (L x B x H)	356 x 253 x 30 mm
Gewicht	1,16 kg
Betriebstemperatur	-40 °C bis 85 °C
Maximale Systemspannung	600 VDC
Leistungstoleranz	± 3 %
NOCT	47 ± 2 °C
Temperaturkoeffizient von Voc	-(0,40 ± 0,05) %/°C
Temperaturkoeffizient von Isc	(0,065 ± 0,01) %/°C
Temperaturkoeffizient der Leistung	-(0,5 ± 0,05) %/°C
Anschlusstyp	Klemmen in Anschlussdose, Kabel 1-2,5 mm²
Empfohlene Ausrichtung	Nach Süden, Neigung 0-20°
Reinigung	Feuchtes Tuch, keine aggressiven Reinigungsmittel
Garantie	24 Monate (Endverbraucher)

Häufig gestellte Fragen - SOL10P Perel

Wie schließe ich das Solarmodul SOL10P an eine Batterie an?

Das Modul muss über einen Laderegler an ein Batteriestromversorgungssystem angeschlossen werden. Verwenden Sie ein geeignetes Kabel (Querschnitt 1-2,5 mm²) und achten Sie auf die auf der Anschlussdose angegebene Polarität.

Kann ich das Solarmodul bei Regen verwenden?

Ja, das Modul ist für den Außeneinsatz ausgelegt. Stellen Sie sicher, dass die Anschlussdose gut verschlossen ist, um das Eindringen von Feuchtigkeit zu vermeiden. Wenn es in Meeresnähe montiert wird, schützen Sie die Installation vor Korrosion.

Wie reinige ich das Solarmodul?

Reinigen Sie es gelegentlich mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

Welche Ausgangsspannung hat das Modul SOL10P?

Die Spannung bei maximaler Leistung (Vmp) beträgt 17,6 V und die Leerlaufspannung (Voc) beträgt 21,8 V.

Kann ich mehrere SOL10P-Module miteinander verbinden?

Ja, Sie können sie in Reihe (erhöht die Spannung) oder parallel (erhöht den Strom) schalten. Beachten Sie die Polaritäten und verwenden Sie einen geeigneten Laderegler.

Ist das Modul wasserdicht?

Das Modul selbst ist witterungsbeständig, aber die Anschlussdose muss dicht verschlossen sein, um Feuchtigkeit fernzuhalten. Sie ist nicht tauchfähig.

Wie lange hält das Solarmodul?

Bei normalem Gebrauch kann ein polykristallines Solarmodul 20 bis 25 Jahre halten. Die Herstellergarantie deckt in der Regel 2 Jahre für Herstellungsfehler ab.

Wie sollte das Modul für optimale Leistung ausgerichtet werden?

Richten Sie das Modul nach Süden mit einer Neigung von 0 bis 20°. Vermeiden Sie Schattenwurf, der die Ausgangsleistung verringert.

Was tun, wenn das Modul keinen Strom erzeugt?

Überprüfen Sie die Anschlüsse, die Polarität und ob das Modul Licht ausgesetzt ist. Messen Sie mit einem Multimeter die Leerlaufspannung (ca. 21,8 V bei voller Sonne). Wenn nichts, kontaktieren Sie Ihren Händler.

Kann ich das Modul selbst installieren?

Ja, aber befolgen Sie die Sicherheitshinweise: Montieren Sie auf einer stabilen Oberfläche, knicken Sie das Modul nicht und decken Sie die Anschlüsse während der Verkabelung ab, um Kurzschlüsse zu vermeiden. Im Zweifelsfall einen Fachmann hinzuziehen.

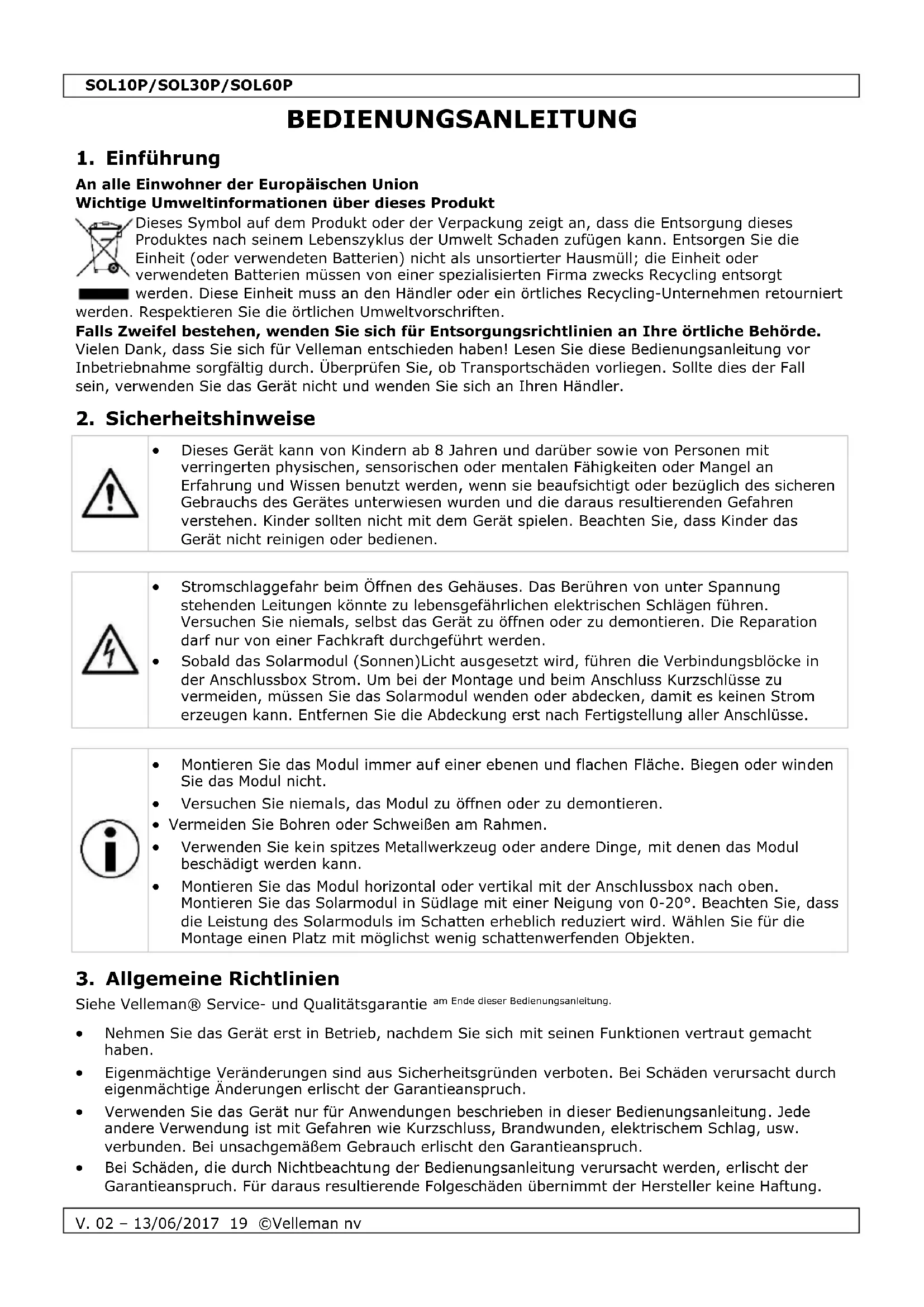

BEDIENUNGSANLEITUNG SOL10P Perel

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt

werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

- Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparation darf nur von einer Fachkraft durchgeführt werden. - Sobald das Solarmodul (Sonnen)Licht ausgesetzt wird, führen die Verbindungsblöcke in der Anschlussbox Strom. Um bei der Montage und beim Anschluss Kurzschlüsse zu vermeiden, müssen Sie das Solarmodul wenden oder abdecken, damit es keinen Strom erzeugen kann. Entfernen Sie die Abdeckung erst nach Fertigstellung aller Anschlüsse.

- Montieren Sie das Modul immer auf einer ebenen und flachen Fläche. Biegen oder winden Sie das Modul nicht. - Versuchen Sie niemals, das Modul zu öffnen oder zu demontieren. - Vermeiden Sie Bohren oder Schweißen am Rahmen. - Verwenden Sie kein spitzes Metallwerkzeug oder andere Dinge, mit denen das Modul beschädigt werden kann. - Montieren Sie das Modul horizontal oder vertikal mit der Anschlussbox nach oben. Montieren Sie das Solarmodul in Südlage mit einer Neigung von 0-20°. Beachten Sie, dass die Leistung des Solarmoduls im Schatten erheblich reduziert wird. Wählen Sie für die Montage einen Platz mit möglichst wenig schattenwerfenden Objekten.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

SOL10P/SOL30P/SOL60P

• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
  • Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

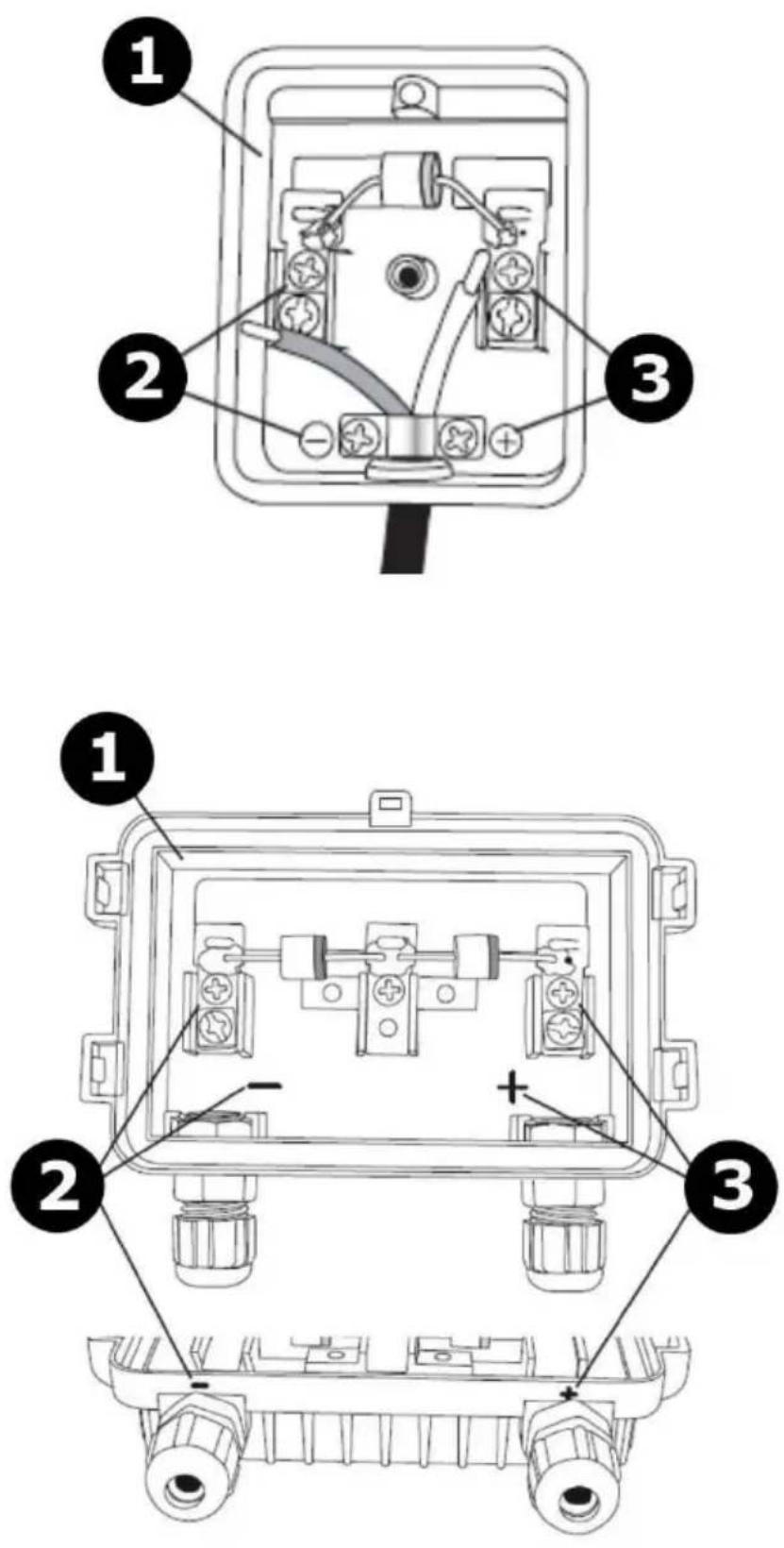

1	Anschlussbox
2	Minusmarkierung und Anschluss

3	Plusmarkierung und Anschluss

5. Anschluss

1. Verwenden Sie ein geeignetes Kabel, vorzugsweise UV-beständig, von 1 - 2.5 mm², abhängig von Kabellänge und Modulgröße.
2. Öffnen Sie die Anschlussbox. Ziehen Sie das Kabel durch die Kabelverschraubungen. Kontrollieren Sie die Polaritätskennzeichnung am Verbindungsblock sorgfältig und schließen Sie das Plus- und Minuskabel an. Es gibt Polaritätskennzeichnung an den Kabeldurchführungen an der Anschlussbox.

6. Hinweise

6.1 Allgemeines

• Zum Schutz vor Korrosion, müssen Sie die Kabel und den Schraubblock mit Vaseline® schmieren.
- Stellen Sie sicher, dass die Kabelschelle zugentlastet ist.
- Schließen Sie den Verschluss des Anschlussblocks gut, um zu vermeiden, dass Feuchtigkeit eindringen kann.
- Schützen Sie das Solarmodul bei Montage in Meeresnähe vor eindringender Feuchtigkeit, um Korrosion (Salzwasser) zu vermeiden.

6.2 Allgemeines

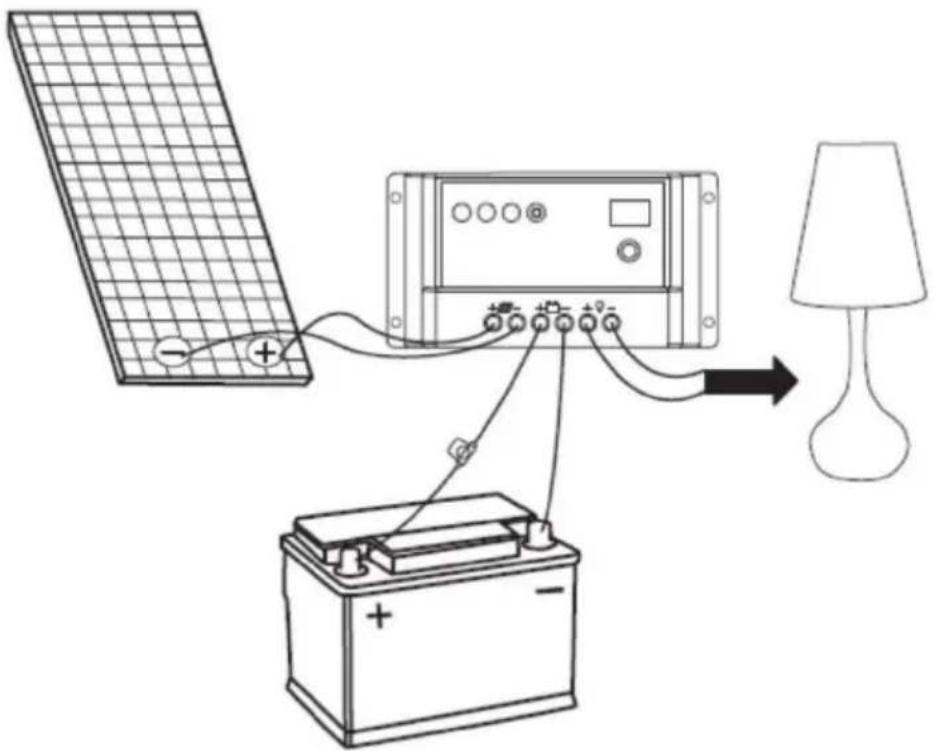

Schließen Sie das Solarmodul über einen Regler an ein Akkusystem an.

Mehrere Solarmodule können entweder seriell oder parallel verschaltet werden.

SOL10P/SOL30P/SOL60P

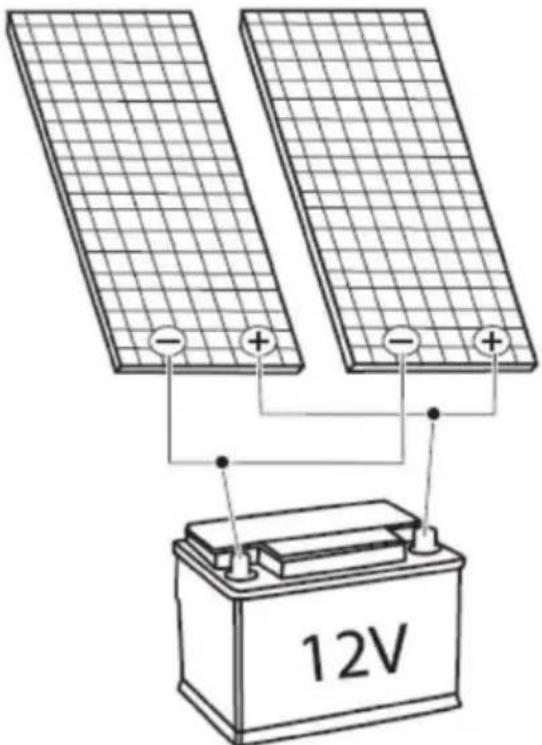

Parallele Verbindung:

Verbinden Sie Plus mit Plus und Minus mit Minus.

12V

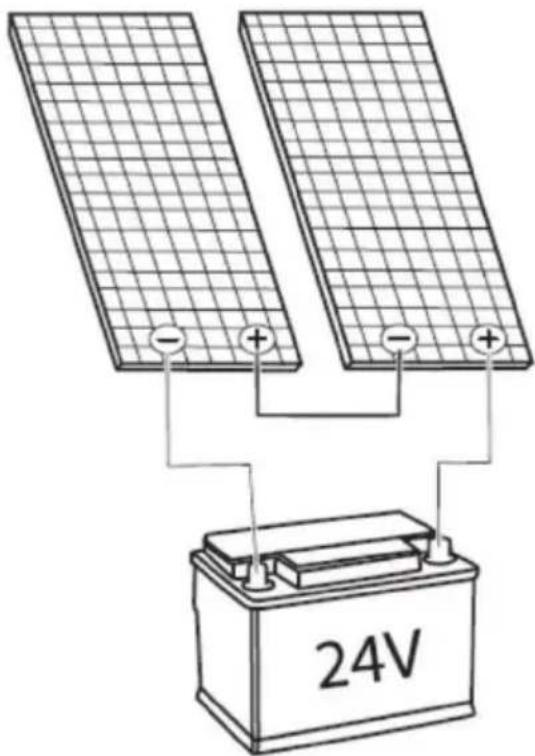

Serielle Verbindung:

Verbinden Sie Plus des einen Moduls an Minus des anderen Moduls.

24V

7. Reinigung und Wartung

Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

8. Technische Daten

Spannung bei Maximalleistung (Vmp) 17.6 V
Temperaturkoeffizient (Voc)....-(0.40 ± 0.05) %/°C
Temperaturkoeffizient (Isc)....(0.065 ± 0.01) %/°C
Temperaturkoeffizient (Leistung) ……-(0.5±0.05) %/°C
NOCT (Luft 20 °C; Sonne 0.8 kW/m Wind 1 m/s)....47 ± 2 °C
Betriebstemperatur ...... -40 °C bis 85 °C
max. Systemspannung 600 VDC
Leistungstoleranz....± 3 %
Zellen polykristalline Silizium-Zellen

SOL10P

Maximalleistung (Pmax).... 10 W
Strom bei Maximalleistung (Imp) 0.58 A
Leerlaufspannung (Voc) 21.8 V
Kurzschlussstrom (Isc) 0.61 A
Zellen pro Modul und Anschlüsse 36 (4 x 9)
Abmessungen (Modul) 356 x 253 x 30 mm
Gewicht 1.16 kg (2.56 lb.)

SOL30P

Maximalleistung (Pmax).... 30 W
Strom bei Maximalleistung (Imp) 1.71 A
Leerlaufspannung (Voc) 22 V
Kurzschlussstrom (Isc) 1.81 A
Zellen pro Modul und Anschlüsse ....36 (2 x 18)
Abmessungen (Modul) 650 x 350 x 30 mm
Gewicht 3.1 kg (7.68 lb.)

SOL60P

Maximalleistung (Pmax).... 60 W
Strom bei Maximalleistung (Imp) 3.46 A
Leerlaufspannung (Voc) 22 V
Kurzschlussstrom (Isc) 3.66 A
Zellen pro Modul und Anschlüsse 36 (4 x 9)
Abmessungen (Modul) 670 x 650 x 30 mm
Gewicht 4.6 kg (10.14 lb.)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
