INSTRUKCJA OBSŁUGI SOL100F Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu firmy Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Przestroga, ryzyko porażenia prądem. Podczas ekspozycji na promieniowanie słoneczne lub inne źródła światła moduły fotowoltaiczne generują prąd stały DC. Mimo że pojedynczy moduł wytwarza jedynie niskie napięcie i prąd, nadal istnieje potencjalne zagrożenie oparzeniem i porażeniem. Ryzyko porażenia wzrasta, gdy moduły są połączone szeregowo. Podczas montażu i obsługi modułu należy całą przednią jego część pokryć zwartym, nieprzezroczystym materiałem, np. tekturą. Pracować wyłącznie w suchych warunkach. Przed montażem modułu upewnić się, że instrukcje są w pełni zrozumiałe. W razie wątpliwości skontaktować się z wykwalifikowanym technikiem.

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

Nigdy nie odłączać obciążonego modułu.

Zamontować moduł poziomo lub pionowo ze skrzynką przyłączeniową na górze. Moduł słoneczny powinien być skierowany na południe pod kątem 0-20°. Należy pamiętać, że jeśli moduł słoneczny znajdzie się w cieniu, jego moc wyjściowa znacznie spadnie. W miarę możliwości dobrać dla modułu jak najmniej zacienioną lokalizację.

Nie używać ostrych narzędzi metalowych lub jakichkolwiek innych, które mogłyby zadrapać powierzchnię modułu.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman

na końcu niniejszej instrukcji.SOL50F/SOL100F

Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

Firma Velleman ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne…), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.

Zachować niniejszą instrukcję na przyszłość.

Użyć właściwego kabla - najlepiej odpornego na promieniowanie UV o przekroju 2,5-4 mm² - zależnie od długości kabla i rozmiaru panelu. Zalecamy stosowanie kabli Velleman SOL/SPC3 (brak w zestawie).

Podłączyć biegun ujemny panelu do bieguna ujemnego regulatora ładowania (brak w zestawie). Analogicznie podłączyć biegun dodatni panelu do bieguna dodatniego regulatora ładowania.

4.2 Informacje ogólne

Pokryć przewody i końcówki wazeliną (Vaseline

) w celu ochrony przed korozją.

Sprawdzić, czy skrzynka przyłączeniowa jest szczelnie zamknięta, aby uniknąć wnikania wilgoci.

Jeżeli moduł słoneczny ma być zamontowany na obszarze przybrzeżnym, bardzo istotne jest zabezpieczenie instalacji przed wilgocią, aby uniknąć korozji spowodowanej przez słoną wodę.

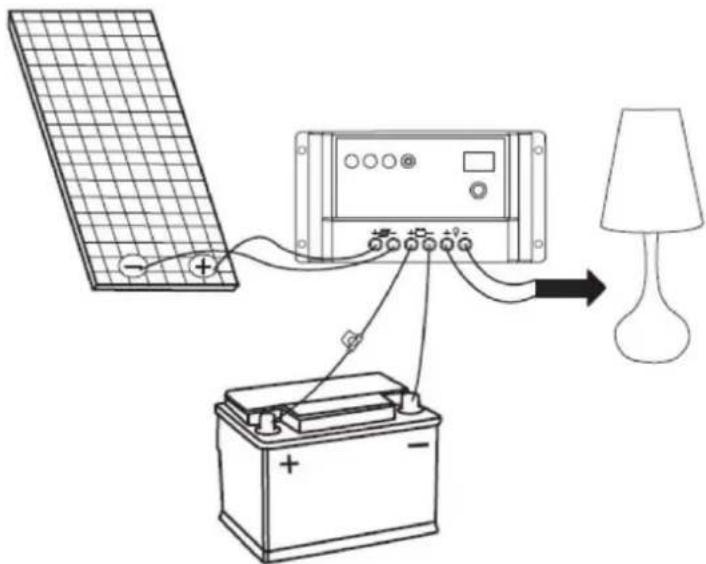

Podłączenie pojedynczego panelu

Moduł słoneczny powinien być podłączony do układu akumulatora przez regulator ładowania.SOL50F/SOL100F

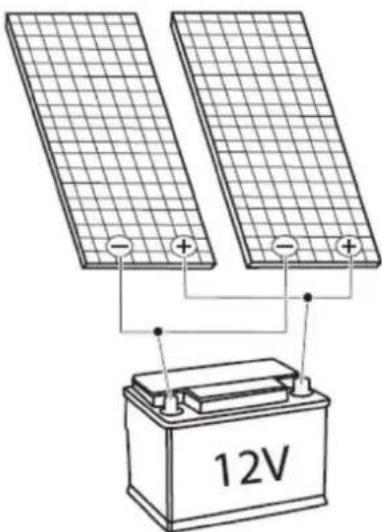

Połączenie równoległe

Połączenie równoległe modułów słonecznych polega na połączeniu końcówki dodatniej z dodatnią, a ujemnej z ujemną.

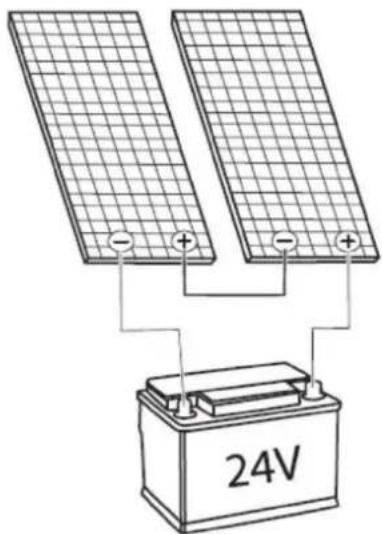

Połączenie szeregowe

Połączenie szeregowe modułów słonecznych polega na połączeniu końcówki dodatniej jednego modułu z ujemną drugiego modułu.

5. Czyszczenie i konserwacja

Urządzenie nie wymaga specjalnej konserwacji.

Utrzymywać urządzenie w czystości. W środowisku morskim należy często spłukiwać słodką wodą, aby uniknąć narostów solnych.

Okresowo sprawdzać połączenia elektryczne i przewody.

Okresowo sprawdzać mocowanie i zabezpieczenie.SOL50F/SOL100F

V. 01 – 27/04/2018 26 ©Velleman nv

6. Specyfikacja techniczna

współczynnik temperaturowy mocy ......................................................... -(0,5 ± 0,05) %/°C

ogniwa ........................................................... ogniwo słoneczne z krzemu polikrystalicznego

współczynnik temperaturowy mocy ......................................................... -(0,5 ± 0,05) %/°C

ogniwa ........................................................... ogniwo słoneczne z krzemu polikrystalicznego

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.perel.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.SOL50F/SOL100F
