Caractéristiques techniques	Contrôleur IFM AC1008, compatible avec divers capteurs, plage de température de fonctionnement : -25 à 60 °C, alimentation : 24 V DC.
Utilisation	Conçu pour le contrôle de processus industriels, idéal pour la surveillance et le contrôle de machines.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer les contacts et s'assurer que le logiciel est à jour.
Sécurité	Respecter les normes de sécurité électrique, utiliser des équipements de protection individuelle lors de l'installation.
Informations générales	Produit certifié CE, garantie de 2 ans, support technique disponible pour les utilisateurs.

FOIRE AUX QUESTIONS - AC1008 IFM

Comment réinitialiser le contrôleur IFM AC1008 ?

Pour réinitialiser le contrôleur IFM AC1008, débranchez l'alimentation pendant 10 secondes, puis rebranchez-la tout en maintenant le bouton de réinitialisation enfoncé jusqu'à ce que l'écran s'allume.

Que faire si le contrôleur ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la tension d'entrée est conforme aux spécifications. Si le problème persiste, essayez de remplacer le fusible.

Comment calibrer le contrôleur IFM AC1008 ?

Pour calibrer le contrôleur, accédez au menu de configuration, sélectionnez l'option de calibration, puis suivez les instructions à l'écran pour ajuster les paramètres en fonction de votre application.

Le contrôleur affiche un code d'erreur. Que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. La plupart des codes d'erreur indiquent un problème spécifique qui peut être résolu par des ajustements ou des vérifications de configuration.

Comment connecter le contrôleur IFM AC1008 à un réseau ?

Pour connecter le contrôleur à un réseau, utilisez le port de communication approprié (comme RS485 ou Ethernet) et suivez les instructions de configuration réseau dans le manuel de l'utilisateur.

Quelles sont les spécifications de tension d'alimentation pour le IFM AC1008 ?

Le contrôleur IFM AC1008 fonctionne avec une tension d'alimentation de 24 V DC, avec une tolérance de ±10 %.

Comment mettre à jour le firmware du contrôleur IFM AC1008 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'IFM, connectez le contrôleur à votre ordinateur via le port USB et suivez les instructions fournies dans le guide de mise à jour.

Le contrôleur ne répond pas aux entrées. Que faire ?

Vérifiez que toutes les connexions sont sécurisées et que les capteurs ou dispositifs connectés fonctionnent correctement. Il peut également être nécessaire de redémarrer le contrôleur.

Comment changer les paramètres d'affichage sur le contrôleur IFM AC1008 ?

Accédez au menu de configuration, sélectionnez l'option d'affichage et modifiez les paramètres selon vos préférences. Assurez-vous de sauvegarder les modifications avant de quitter le menu.

MODE D'EMPLOI AC1008 IFM

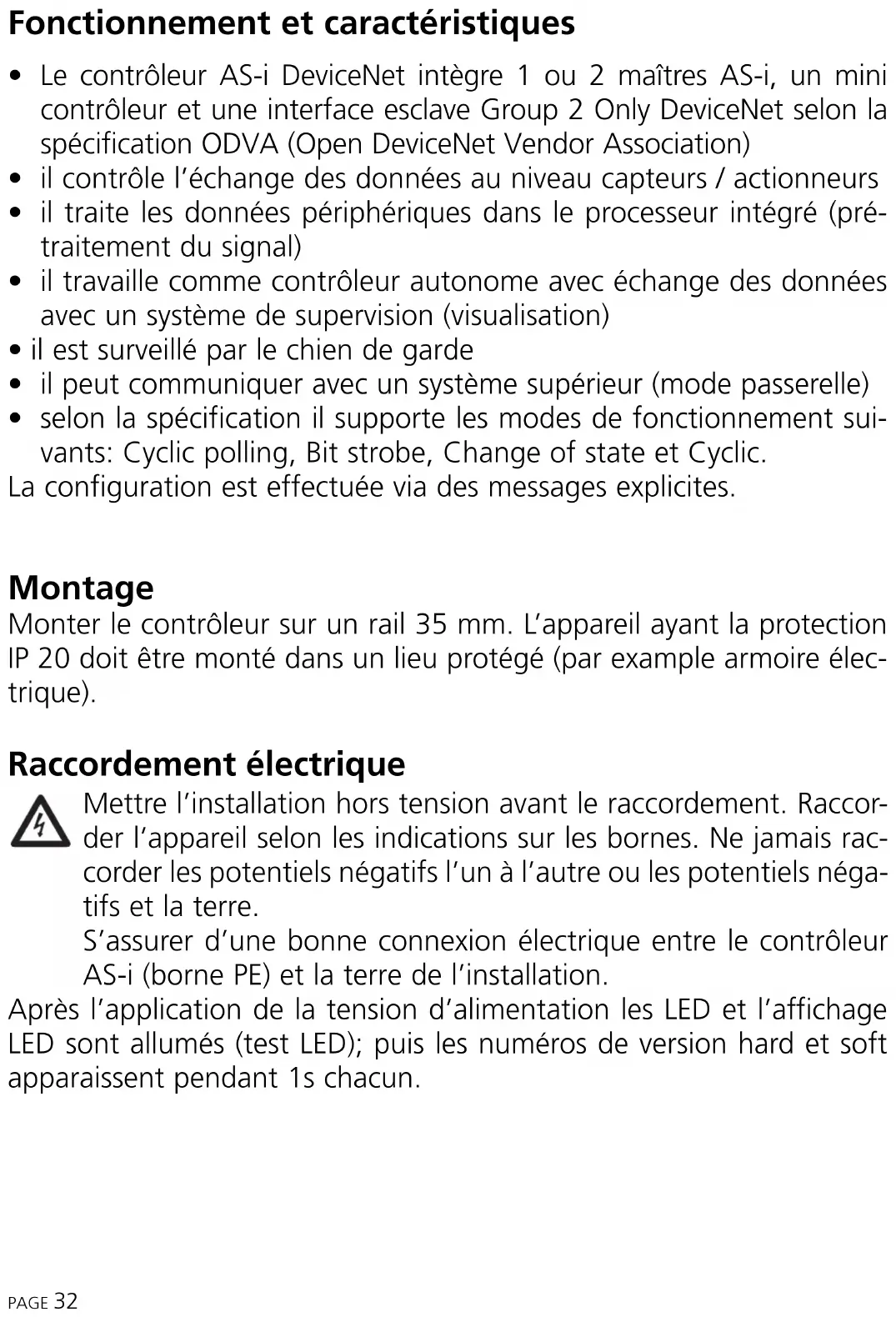

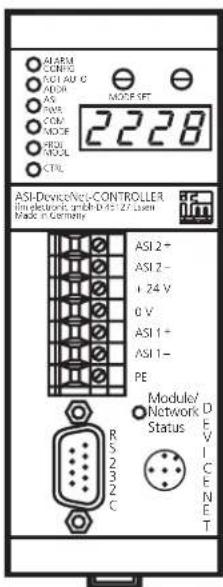

• Le contrôleur AS-i DeviceNet intègre 1 ou 2 maîtres AS-i, un mini contrôleur et une interface esclave Group 2 Only DeviceNet selon la spécification ODVA (Open DeviceNet Vendor Association)

• il contrôle l’échange des données au niveau capteurs / actionneurs

• il traite les données périphériques dans le processeur intégré (pré- traitement du signal)

• il travaille comme contrôleur autonome avec échange des données avec un système de supervision (visualisation)

• il est surveillé par le chien de garde

• il peut communiquer avec un système supérieur (mode passerelle)

• selon la spécification il supporte les modes de fonctionnement sui- vants: Cyclic polling, Bit strobe, Change of state et Cyclic. La configuration est effectuée via des messages explicites. Montage Monter le contrôleur sur un rail 35 mm. L’appareil ayant la protection IP 20 doit être monté dans un lieu protégé (par example armoire élec- trique). Raccordement électrique Mettre l’installation hors tension avant le raccordement. Raccor- der l’appareil selon les indications sur les bornes. Ne jamais rac- corder les potentiels négatifs l’un à l’autre ou les potentiels néga- tifs et la terre. S’assurer d’une bonne connexion électrique entre le contrôleur AS-i (borne PE) et la terre de l’installation. Après l’application de la tension d’alimentation les LED et l’affichage LED sont allumés (test LED); puis les numéros de version hard et soft apparaissent pendant 1s chacun. PAGE 32Eléments de service et d’indication PAGE 33 ALARMCONFIGNOT AUTO ADDR ASI PWR COM MODE PROJ MODE CTRL MODE SET ASI- DeviceNet-CONTROLLERifm electronic gmbh·D 45127 EssenMade in GermanyASI 2 ASI 2

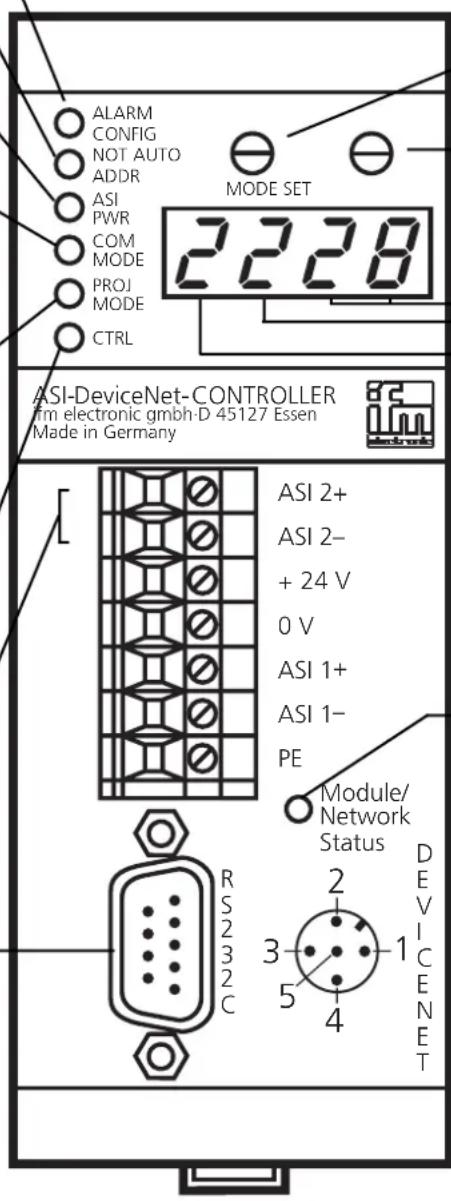

Module/NetworkStatus configuration act. pas identique à la config.présélectionnée adressage automatique est bloqué tension AS-i OK fonctionnement normal LED allumée: mode de pré- sélection, tous les esclaves sont activés LED clignotant: esclave 0 reconnu, changement dans le mode protégé n’est pas possible contrôleur en mode RUN

Raccordement des broches 1 blindage, non isolé 2 V+ (rouge) 3 V- (noir) 4 CAN_H (blanc) 5 CAN_L (bleu) LED d’état seulement AC 1014 confirmer mode / paramètre régler mode / paramètre esclave no. maître 1 ou 2 modes 1 à d messages d'erreurPAGE 34 LED d'état Couleur Signification Module/ réseau Etat éteint tension DeviceNet non correcte ou test MAC ID non terminé vert clignotant contrôleur online, affectation maître non correcte vert contrôleur online affectation maître correcte rouge clignotant erreur Time-out lors de la transmission des données rouge erreur grave: affectation double de l'adresse du contrôleur ou état Bus-off du contrôleur ou télégramme de données défectueuxDiagnostique / réglage Le contrôleur AS-i est commandé par l’hôte (PC). Quelques fonctions sont accessibles localement sur le contrôleur: Affectation des quartets d'état: PAGE 35 Mode Action Pas d’opération 1 Sauvegarder la liste des esclaves défaillants voir messages d’erreur 2 Affichage des esclaves reconnus 0/1, 0/2, 2 - 4 3 Affichage des esclaves présélectionnés 0/1, 0/2, 2 - 4 4 Affichage des esclaves activés 0/1, 0/2, 2 - 4 5 Affecter l’adresse 0 à un esclave 0/1, 0/2, 5 6 Affecter une adresse à l’esclave 0 0/1, 0/2, 6 7Sélectionner le déblocage de l’adressage 0/1, 7 8Présélectionner les esclaves 0/1, 0/2, 8

Arrêter/activer le traitement du progr. du contrôleur 0/1, 9 A Adresser le contrôleur 0/1, A

Régler la vitesse de transmission de l’interface 0/1, b CRégler la longueur des données 0/1, C dRégler le taux de baud DeviceNet 0/1, d blocage / déblocage des modes > 4 blocage / déblocage No du bit = 1 Signification 7 en cours prétraitement des signaux 6 pas o.k. tension AS-i / configuration 5 oui démarrage terminé

= 0 arrêté o.k. non réservé0/1 Sélectionner le mode 0/2 Sélectionner le maître ou: 2-4 Affichage des esclaves reconnus, présélectionnés et activés PAGE 36 Mode Set Mode Set Mode Set Mode Set Mode Set Mode Set

Appuyer plusieurs fois jusqu’à ce que le mode souhaité soit affiché

Affichage mode clignotant Confirmation du mode souhaité Confirmation pour maître 1 Affichage maître 1, affichage pour 1er esclave clignotant Affichage du mode sélectionné, affichage maître 1 clignotant Appuyer 1 fois Affichage pour maître 2 clignotant Confirmation pour maître 2 Affichage maître 2/affichage pour 1er esclave clignotant Sélectionner le mode et le maître (pas d’operation 0/1 et 0/2) Affichage maître 1, affichage pour 1er esclave Appuyer plusieurs fois Affichage d’autres esclaves5 Affecter l’adresse 0 à un esclave L'adressage automatique doit être désactivé (mode 7). 6 Affecter une adresse à l’esclave 0 PAGE 37 Mode Set Mode Set Mode Set

Sélectionner le mode et le maître (pas d’opération 0/1 et 0/2)

Appuyer plusieurs fois jusqu’à ce que l’esclave souhaité soit affiché Appuyer 1 fois (= confirmation) Adresse 0 sauvegardé pour l’esclave sélectionné Affichage pour l’esclave clignotant (ici esclave 7) Sélectionner le mode et le maître (pas d’opération 0/1 et 0/2) Appuyer plusieurs fois jusqu’à ce que l’adr. souhaitée soit affichée Affichage pour l’adresse sélec- tionnée clignotant (ici adresse 24) Mode Set

Nouvelle adresse de l’esclave 0 est sauvegardée Affichage maître / affichage pour 1er esclave clignotant Affichage maître / première adresse d’esclave libre clignotant Appuyer 1 fois (= confirmation).7 Sélectionner le déblocage de l’adressage 8 Présélectionner les esclaves PAGE 38 = adressage automatique DÉSACTIVÉ = adressage automatique simple ACTIVÉ (un esclave peut être adressé automatiquement) = adressage automatique multiple ACTIVÉ (plusieurs esclaves peuvent être adressés automatiquement) Mode Set

Sélectionner le mode (pas d’opération 0/1) Appuyer plusieurs fois jusqu’à ce que le réglage souhaité soit affiché Affichage pour le nouveau régla- ge sélectionné clignotant (ici 1) Mode Set

Nouveau réglage est sauvegardé Affichage pour réglage indiqué clignotant Appuyer 1 fois (= confirmation) Mode Set

Affichage maître/affichage mode de présélection clignotant Nouvelle configuration est sauvegardée Appuyer 1 fois (= confirmation) Sélectionner le mode et le maître (pas d’opération 0/1 et 0/2)9 Arrêter/activer le traitement du programme A Adresser le contrôleur (adresse par défaut = 063) L'adresse n'est valable que pour l'interface RS232. PAGE 39 = traitement du programme en cours (mode RUN) LED «CTRL» est allumée = traitement du programme arrêté (mode STOP) LED «CTRL» n’est pas allumée Mode Set

Sélectionner le mode (pas d’opération 0/1) Appuyer jusqu’à ce que le réglage souhaité soit affiché Affichage pour le nouveau réglage sélectionné (ici STOP) Mode Set

Nouveau réglage est sauvegardé Affichage du mode et du réglage indiqué Appuyer 1 fois (= confirmation) Mode Set

Sélectionner le mode (pas d’opération 0/1) Appuyer plusieurs fois jusqu’à ce que l’adresse souhaitée soit affichée Affichage pour nouvelle adresse clignotant (ici 004) Mode Set

Nouvelle adresse est sauvegardée Affichage pour l’adresse indiquée clignotant Appuyer 1 fois (= confirmation)b Régler la vitesse de transmission de l'interface série Réglages possibles: b_48 (= 4800 baud), b_96 (= 9600 baud), b192(= 19200 baud =par défaut), b384 (=38400 baud), b576 (= 57600 baud), b624 (= 62400 baud). PAGE 40 Mode Set

Sélectionner le mode (pas d’opération 0/1) Appuyer jusqu’à ce que le réglage souhaité soit affiché Affichage pour le nouveau réglage sélectionné clignotant Mode Set

Nouveau réglage est sauvegardé Affichage pour le réglage indiqué clignotant Appuyer 1 fois (= confirmation)C Régler les longueurs des données pour le couplage avec Device Net Réglages possibles: C1 = AS-i 1: longueur de données 0 ... 16 octets en pas de 1 octet C2 = AS-i 2: longueur de données 0 ... 16 octets CC = prétraitement des signaux: longueur de données 0 ... 32 octets en pas de 1 octet Réglage à l'usine (correspond au mode passerelle). C1 = 16 C2 = 16 CC = 00 Pour activer les données modifiées mettre le contrôleur briève- ment hors tension ou confirmer l'adresse A du contrôleur encore une fois. PAGE 41 Mode Set

Sélectionner le mode (pas d’opération 0/1) Appuyer jusqu’à ce que le réglage souhaité soit affiché Affichage pour le nouveau réglage sélectionné clignotant Mode Set

Affichage de la longueur des données sélectionnée Affichage pour le réglage indiqué clignotant Appuyer 1 fois Mode Set Mode Set

Affichage clignotant pour le nou- veau réglage sélectionné Appuyer 1 fois (= confirmation) Appuyer jusqu’à ce que le réglage souhaité soit affiché Nouveau réglage est sauvegardéd Régler le taux de baud DeviceNet PAGE 42 Mode Set

Sélectionner le mode (pas d’opération 0/1) Mode Set

Affichage de la longueur des données s´lectionée Affichage du mode sélectionné Appuyer 1 fois Mode Set

Nouveau réglage est sauvegardé Appuyer 1 fois (= confirmation) Appuyer jusqu’à ce que le réglage souhaité soit affiché Affichage clignotant pour le nou- veau réglage sélectionnéBlocage/déblocage des modes > 4 Déblocage: Appuyer les deux boutons pendant environ 5s; le chiffre 1 apparaît dans l’affichage LED en clignotant comme confirmation. Messages d’erreur PAGE 43 Affichage d’esclaves manquants/défectueux (segment 2 = maître, segments 3 et 4 = no. d’escla- ve); les esclaves sont affichés dans des intervalles de secondes. La liste des esclaves défaillants peut être sauvegardée jusqu’à ce que les esclaves soient remplacés. - Appuyer sur le bouton SET 2 fois (pour la liste du maître 1) ou SET - MODE - SET (pour la liste du maître 2). La plus basse adresse de la liste d’erreurs est affi- chée en clignotant. - Remplacer l’esclave défaillant par un esclave iden- tique portant l’adresse 0; il reçoit l’adresse affichée; (la fonction «adressage automatique» doit être activée). Si d’autres adresses sont affichées conti- nuer de la même façon jusqu’à ce que la liste soit complétée. - La fonction sera terminée si les esclaves sont rem- placés ou si le bouton SET est appuyé. Mode Set

Sélectionner le mode (pas d’opération 0/1) Appuyer 2 fois Affichage pour blocage clignotant Mode Set

Affichage blocage actif Affichage du mode sélectionné Appuyer 1 fois (= confirmation)PAGE 44 Erreur bus: bus de terrain (DeviceNet) non actif/non raccordé Version soft faisceau AS-i 1 ≠ faisceau AS-i 2 Erreur à l'initialisation de l’interface Profibus Maître AS-i 2: mode de fonctionnement déjà actif Maître AS-i 2: mode d'adressage déjà actif Maître AS-i 2: erreur lors de l'affectation de la nouvelle adresse Maître AS-i 2: erreur lors de la mise à 0 de l'ancienne adresse Maître AS-i 2: esclave avec l'ancienne adresse non présent Maître AS-i 2: esclave avec la nouvelle adresse déjà présent Maître AS-i 2 offline/esclave 0 présent Maître AS-i 2 pas en mode présélection Maître AS-i 2 pas en mode présélection Maître AS-i 2 pas en mode présélection/ Données de configuration non valables Maître AS-i 2 pas en mode présélection Maître AS-i 2 offline Maître AS-i 2: valeur de paramètre non valable Maître AS-i 1: mode de fonctionnement déjà actif Maître AS-i 1: mode d'adressage déjà actifPAGE 45 Maître AS-i 1: erreur lors de l'affectation de la nouvelle adresse Maître AS-i 1: erreur lors de la mise à 0 de l'ancienne adresse Maître AS-i 1: esclave avec l'ancienne adresse non présent Maître AS-i 1: esclave avec la nouvelle adresse déjà présent Maître AS-i 1 offline/esclave 0 présent Maître AS-i 1 pas en mode présélection Maître AS-i 1 pas en mode présélection Maître AS-i 1 pas en mode présélection Maître AS-i 1 pas en mode présélection/ Données de configuration non valables Maître AS-i 1 offline Maître 2 non présent Programme API non chargé Maître AS-i 1: valeur de paramètre non valable Liste des esclaves reconnus vide (LDS) Liste des esclaves présélectionnés vide (LPS) Liste des esclaves activés vide(LAS) Pas d'adresse esclave libre Touches bloquéesPAGE 46 Esclave 0 non présent Fonction seulement accessible en mode présélection Adresse cible déjà affectée Pas d’affectation possible de la nouvelle adresse Adressage automatique multiple non actif Configuration E/S réelle ≠ configuration prévue Code ID incorrect (≠ valeur prévue) Adressage non possible, des esclaves manquent Adressage non possible, "Adressage automatique" non actif Mode protégé non actif Esclave 0 présentElectrical ratings Controllers with one master (AC1008) Electrical ratings Controllers with two masters (AC1014) Input Rating Output Rating 24V DC 80mA ± 3V DC Input Rating Output Rating 24V DC 80mA ± 2 x 3V DC
