Caractéristiques techniques	Carte mère ASUS P5PL2E, Socket LGA 775, chipset Intel 945PL
Processeurs compatibles	Processeurs Intel Core 2 Duo, Pentium 4, Celeron
RAM	Supporte jusqu'à 4 Go de DDR2 SDRAM, 533/667 MHz
Slots d'extension	1 x PCI Express x16, 2 x PCI Express x1, 3 x PCI
Connectivité	4 ports SATA, 2 ports IDE, 6 ports USB 2.0
Utilisation	Idéale pour les configurations de bureau et les mises à niveau de systèmes anciens
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS et les drivers
Sécurité	Supporte les fonctionnalités de sécurité du BIOS, telles que le mot de passe de démarrage
Informations générales	Format ATX, dimensions 30.5 cm x 20.5 cm

FOIRE AUX QUESTIONS - P5PL2E ASUS

Comment installer la carte mère ASUS P5PL2E ?

Pour installer la carte mère ASUS P5PL2E, commencez par éteindre votre ordinateur et débrancher tous les câbles. Retirez le boîtier de l'ordinateur, installez la carte mère dans le boîtier en alignant les trous de montage avec les entretoises, puis vissez-la en place. Ensuite, connectez les câbles d'alimentation, les câbles SATA pour les disques durs et les lecteurs, et branchez les composants tels que le processeur et la RAM.

Quels types de mémoire RAM sont compatibles avec la carte mère ASUS P5PL2E ?

La carte mère ASUS P5PL2E est compatible avec la mémoire DDR2 SDRAM, supportant jusqu'à 4 Go de RAM. Assurez-vous de choisir des modules de mémoire qui correspondent aux spécifications de la carte mère.

Comment mettre à jour le BIOS de la carte mère ASUS P5PL2E ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASUS. Enregistrez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au BIOS en appuyant sur la touche 'Delete' au démarrage. Utilisez l'outil de mise à jour du BIOS pour sélectionner le fichier sur la clé USB et suivez les instructions à l'écran.

Que faire si mon ordinateur ne démarre pas après l'installation de la carte mère ASUS P5PL2E ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous que la RAM et le processeur sont bien installés. Écoutez les bips au démarrage : ils peuvent indiquer des problèmes matériels. Si le problème persiste, essayez de démarrer le système avec un minimum de composants (une seule barrette de RAM, aucun périphérique non essentiel) pour identifier la source du problème.

Quels sont les ports d'extension disponibles sur la carte mère ASUS P5PL2E ?

La carte mère ASUS P5PL2E dispose de plusieurs ports d'extension, y compris un port PCI Express x16, trois ports PCI et un port PCI Express x1. Ces ports vous permettent d'ajouter des cartes graphiques, des cartes son, des cartes réseau et d'autres périphériques d'extension.

Quel type d'alimentation est recommandé pour la carte mère ASUS P5PL2E ?

Il est recommandé d'utiliser une alimentation ATX standard avec une puissance d'au moins 300 W pour alimenter la carte mère ASUS P5PL2E. Assurez-vous que l'alimentation dispose des connecteurs d'alimentation nécessaires pour le processeur et la carte mère.

Comment résoudre un problème de surchauffe avec la carte mère ASUS P5PL2E ?

Pour résoudre un problème de surchauffe, vérifiez que le dissipateur thermique du processeur est correctement installé et qu'il y a suffisamment de pâte thermique. Assurez-vous également que les ventilateurs fonctionnent correctement et que le boîtier est bien ventilé. Nettoyez la poussière accumulée sur les ventilateurs et les grilles d'aération.

Comment configurer le RAID sur la carte mère ASUS P5PL2E ?

Pour configurer le RAID, vous devez d'abord entrer dans le BIOS en appuyant sur la touche 'Delete' au démarrage. Allez dans l'onglet 'Advanced' et recherchez les paramètres RAID. Activez le mode RAID et redémarrez votre ordinateur. Ensuite, vous pouvez utiliser les outils de configuration RAID pour créer votre volume RAID.

MODE D'EMPLOI P5PL2E ASUS

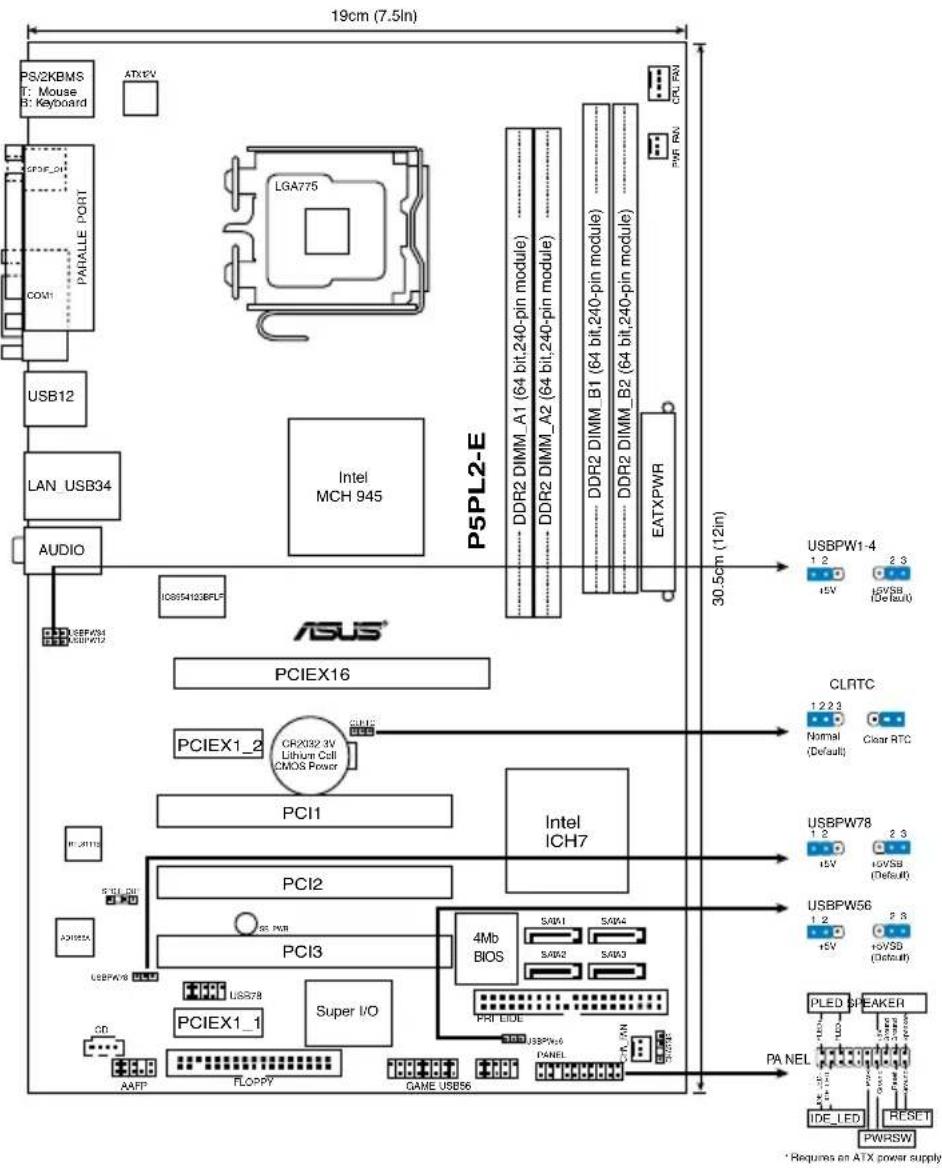

1. Schéma de la Carte Mère

2. Installation du Processeur

Suivez cette procédure pour installer un processeur Intel

dans le paquet 775-land.

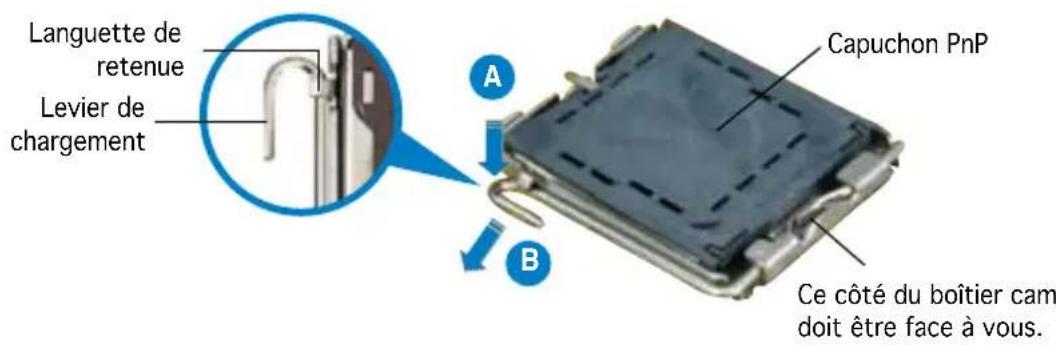

1. Appuyez sur le levier de chargement avec votre pouce (A), puis

déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché de la languette de retenue. Languette de retenue Levier de chargement Ce côté du boîtier cam doit être face à vous. Capuchon PnP

• Pour éviter d’endommager les broches du socle, n’enlevez le capuchon PnP que si vous installez un processeur.

• Veuillez conserver le capuchon pour le renvoi du produit.

• La garantie du produit ne couvre pas des dommages liés aux broches du support.

2. Soulevez le levier de chargement en direction de la èche à un

3. Soulevez la plaque de chargement avec votre pouce et votre

index à un angle de 100º, puis poussez le capuchon PnP pour le faire sortir de la fenêtre de la plaque de chargement.

4. Placez le processeur sur le socle, en vériant que le triangle doré

est bien sur le coin inférieur gauche du socle. Le détrompeur du socle doit s’insérer dans l’encoche du processeur.

5. Fermez la plaque de chargement, puis poussez le levier de

chargement jusqu’à ce qu’il s’enclenche dans la languette de retenue. La carte mère est équipée de quatre sockets DIMM (Dual Inline Memory Modules) DDR2 (Double Data Rate 2). Un module DDR2 possède les mêmes dimensions physiques qu’un module DDR, mais dispose de 240 broches contre 184 pour la DDR. De plus, les modules DDR2 s’encochent différemment an d’éviter qu’ils soient installés sur des sockets pour DDR. Canal Emplacements Canal A DIMM_A1 et DIMM_A2 Canal B DIMM_B1 et DIMM_B2

Vous pouvez installer des modules DIMM DDR2 non ECC non tamponnés de 64Mo, 128Mo, 256 Mo, 512 Mo et 1 Go dans les socles DIMM en utilisant les congurations de mémoire données dans cette section.

• En conguration double canal, n’installez que des paires DIMM DDR2 identiques (même taille et type) pour chaque canal.

• Installez toujours des DIMMs avec une latence CAS identique. Pour obtenir une compatibilité optimale, il vous est recommandé de vous équiper des modules de mémoire auprès du même vendeur.4

La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour les informations du BIOS ou congurer ses paramètres en utilisant l’utilitaire de Setup du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide en ligne pour vous guider. Si vous rencontrez des problèmes liés au système ou si le système devient instable une fois que vous aurez modié les paramètres, chargez les Paramètres de Réglage Par Défaut. Référez-vous au Chapitre 4 du guide utilisateur pour obtenir plus d’informations détaillées relatives au BIOS. Rendez visite au site web d’ASUS (www.asus.com) pour obtenir les mises à jour. Pour accéder au Setup lors du démarrage: Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On Self Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera son programme de test. Pour accéder au Setup après le POST:

• Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez <Suppr> lors du POST, ou

• Pressez le bouton de réinitialisation situé sur le châssis puis pressez <Suppr> lors du POST, ou

• Eteignez et rallumez le système puis pressez <Suppr> lors du POST. Pour mettre à jour le BIOS avec AFUDOS: Bootez le système à l’aide d’une disquette qui contient le dernier chier BIOS. A l’ouverture de la session DOS, saisissez afudos /i<lename.rom> puis pressez Entrée. Rebootez le système lorsque la mise à jour sera terminée. Pour mettre à jour le BIOS avec ASUS EZ Flash: Bootez le système puis pressez <Alt> + <F2> lors du POST pour lancer EZ Flash. Insérez la disquette qui contient le dernier chier BIOS. EZ Flash effectuera le processus de mise à jour du BIOS et rebootera automatiquement le système une fois qu’il aura terminé. Pour récupérer le BIOS avec CrashFree BIOS 2

Démarrez le système. si le BIOS est corrompu, l’outil de récupération automatique de CrashFree BIOS 2 vérie la présence d’une disquette ou d’un CD pour restaurer le BIOS. Insérez le CD de support de la carte mère, ou une disquette contenant le chier d’origine ou la dernière version du BIOS. Rebootez le système une fois le BIOS restauré.

5. Informations sur le CD technique

Cette carte mère supporte les systèmes d’exploitation Windows

2000/2003 Server/XP. Installez toujours la dernière version d’OS et les mises à jour correspondantes de manière à maximiser les caractéristiques de votre hardware. Le CD technique livré avec la carte mère contient des logiciels et de nombreux pilotes et utilitaires qui améliorent les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le simplement dans votre lecteur CD-ROM. si Autorun est activé dans votre ordinateur, le CD afche automatiquement l’écran de bienvenue et les menus d’installation. Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le chier ASSETUP.EXE dans le dossier BIN du CD technique et double-cliquez dessus.ASUS P5PL2-E 5
