P5PL2E - マザーボード ASUS - 無料のユーザーマニュアル

製品タイプ	マザーボード
ブランド	ASUS
モデル	P5PL2E
寸法	30.5 cm x 19 cm (12インチ x 7.5インチ)
プロセッサソケット	LGA775
対応メモリ	DDR2、4スロット、モジュールあたり最大1GB、デュアルチャンネル
拡張スロット	1x PCI Express x16、2x PCI Express x1、3x PCI
ストレージ	4x SATA (ICH7)、1x IDE、1x FDD
背面ポート	PS/2キーボード・マウス、パラレル、COM、USB 2.0 x4、LAN、オーディオ
必要な電源	ATX電源 (24ピンおよび4ピンコネクタ)
チップセット	Intel ICH7
BIOS	4MB Flash ROM、AFUDOSによる更新、EZ Flash、CrashFree BIOS 2
対応オペレーティングシステム	Windows 2000/2003 Server/XP
おおよその重量	800 g
手入れと清掃	清掃前には装置の電源を切ってください。乾いた柔らかい布を使用してください。液体や研磨剤は避けてください。
安全	静電気放電 (ESD) を避けるため、慎重に取り扱ってください。ソケットのピンやコネクタに触れないでください。
一般情報	ATXフォーマットのマザーボード、デスクトップPC向け。取扱説明書はPDF形式でnotice-facile.comから入手可能です。

よくある質問 - P5PL2E ASUS

Asus P5PL2Eマザーボードにプロセッサを取り付ける方法は？

LGA775プロセッサを取り付けるには：ローディングレバーを持ち上げ、PnPキャップを取り外し、プロセッサのゴールデントライアングルをソケットの左下隅に合わせて配置し、レバーを閉じます。

P5PL2Eと互換性のあるメモリの種類は？

このマザーボードは、64MBから1GBまでの非ECC非バッファDDR2メモリをサポートします。デュアルチャンネルには、同一のモジュール（同じ容量とCASレイテンシ）を使用してください。

マザーボードのBIOSにアクセスする方法は？

起動時にPOST中にDeleteキーを押してください。すでに起動している場合は再起動して適切なキーを再度押してください。

ASUS EZ FlashでBIOSを更新する方法は？

POST時にAlt+F2を押してEZ Flashを起動します。更新されたBIOSファイルを含むフロッピーディスクを挿入します。ツールが更新を実行し、自動的に再起動します。

BIOSが破損した場合の対処方法は？

CrashFree BIOS 2機能を使用してください：マザーボードのサポートCDまたは元のBIOSを含むフロッピーディスクを挿入します。次回起動時にシステムが自動的にBIOSを復元します。

必要な電源コネクタは？

このマザーボードには、24ピン主電源コネクタ（EATXPWR）と4ピン補助電源コネクタ（ATX12V）を備えたATX電源が必要です。

マザーボードにはSATAポートがいくつありますか？

P5PL2Eには、Intel ICH7チップセットによって管理される4つのSATAポートと、旧式のデバイス用のIDEポートが1つあります。

このマザーボードはデュアルチャンネルメモリをサポートしていますか？

はい、デュアルチャンネルをサポートしています。スロットは2つのチャンネルに分かれています：チャンネルA（DIMM_A1およびDIMM_A2）とチャンネルB（DIMM_B1およびDIMM_B2）。デュアルチャンネルを有効にするには同一のモジュールを使用してください。

推奨されるオペレーティングシステムは？

このマザーボードはWindows 2000、Windows 2003 Server、Windows XPと互換性があります。最適なパフォーマンスを得るために最新のアップデートをインストールすることをお勧めします。

マザーボードのドライバはどこにありますか？

ドライバはマザーボードに付属のテクニカルCDにあります。自動インストールメニューが表示されない場合は、CDのBINフォルダ内のASSETUP.EXEファイルを実行してください。

使用説明書 P5PL2E ASUS

Intel°プロセッサ（775-land パッケージ）を取り付ける手順

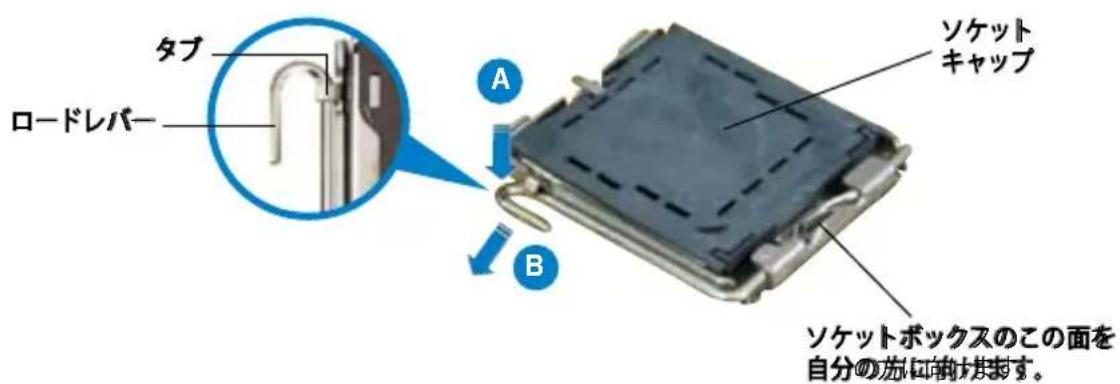

1. 親指でロードレバーを押し(A)、タブから外れるまで左に動かします(B)。

タブ ロードレバー A B ソケット キャップ ソケットボックスのこの面を 自分の芯に始けます。

• ソケットピンの損傷防止のため、ソケットキャップはCPUの取り付けの際以外は外さないでください。
  ・返品等の際はキャップを取り付けた状態で送付してください。

• 製品保証サービスはソケットピンの破損・損傷には適用されません。

• 矢印の方向に135° ほどロードレバーを持ち上げます。

• ロードプレートを親指と人差し指で100°ほど持ち上げ、ロードプレートウィンドウからソケットキャップを押して取り外します。

• CPU に書かれている金色の三角形がソケットの左下隅になるようにCPUをソケットの上に載せます。このとき、ソケットの位置合わせキーは、CPUの溝にぴったり合わせる必要があります。
• ロードプレートを閉じ、ロードレバーがタブに収まるまで押します。

3. システムメモリ

本マザーボードはこのセクションに記載の設定で64MB、128 MB、256 MB、512 MB、1 GBのDDR2のメモリを取り付けることができます。

• デュアルチャンネル構成では、各チャンネルは同一（サイズとタイプが同じ）のDDR2メモリをペアにして取り付けてください。
• 同じ CAS レイテンシーのメモリをご使用ください。また、同じベンダーのメモリの使用を推奨します。

本マザーボードにはDDR2 SDRAM 対応のメモリスロットが4基搭載されています。

DDR2メモリは DDR メモリと同様の大きさですが、240ピンです（DDR メモリは184ピン）。DDR2 メモリは DDR メモリのスロットに取り付けることができないように、異なるノッチが付けられています。

チャンネル	スロット
Channel A	DIMM_A1 と DIMM_A2
Channel B	DIMM_B1 と DIMM_B2

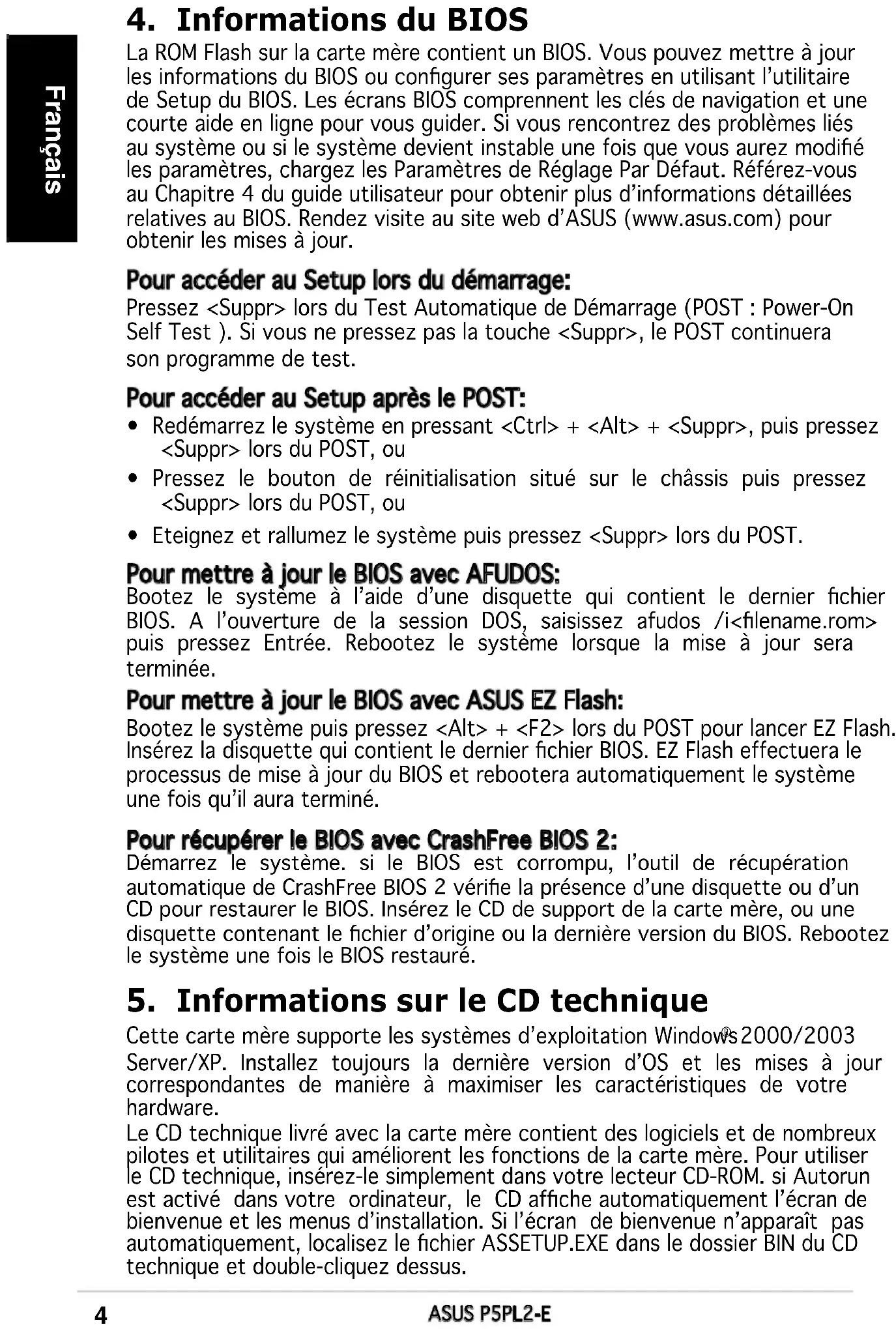

4. BIOS 情報

マザーボードの Flash ROM には BIOS が組み込まれおり、 BIOS セットアップユーティリティで BIOS 情報の更新やパラメータの設定ができます。 BIOS 画面にはナビゲーションキーと簡単なオンラインヘルプがあります。システムに問題がある場合や、設定変更後にシステムが不安定になった場合は、初期設定値をロードしてください。詳細はユーザーマニュアルのChapter 4を参照してください。更新の際は ASUS の Web サイト (www.asus.co.jp) をご覧ください。

BIOSセットアップを実行する。

パワーオンセルフテスト (POST) 中に キーを押してください。 キーを押さなければ、POST はテストルーチンを続けます。

POST後のセットアップ

- キーを押してシステムを再起動し、POST 中に キーを押します。

または

- ケースのリセットボタンを押し、POST中にキーを押します。

または

- システムを一度オフにしえから再度オンにし、POST 画面で キーを押します。

AFUDOSソールでBIOSを更新するする:

最新の BIOS ファイルと awdflash ツールを保存したフロッピーディスクからシステムを起動します。DOS プロンプトが表示されたら、 afudos /i と入力し キーを押します。更新が完了したらシステムを再起動します。

ASUSEEFLASHシーツルでIBIOSを更新する

システムを起動し、POST中にキーを押すとEZ Flash 2が起動します。最新のBIOS ファイルを保存したフロッピーディスクをシステムに取り付けてください。EZ Flash 2はBIOS更新を実行し、完了するとシステムは自動的に再起動します。

CrashFree BIOS2SソールでBIOSを更新する:

システムを起動し、BIOSが壊れている場合、CrashFree BIOS 2は自動的にフロッピーディスクまたはCDをチェックして、BIOSを復元します。theマザーボードサポートCDまたは最新のまたは元のBIOSファイルを保存したフロッピーディスクを挿入してください。更新が完了したらシステムを再起動します。

5. ソフトウェア、サポート CD 情報

本マザーボードは Windows 2000/2003 Server/XP operating system (OS). をサポートしています。ハードウェアの機能を最大限に利用するため、常に最新の OS バージョンと関連するアップデートを使用してください。

マザーボードに付属のサポート CD にはマザーボードの利用に役立つソフトウェアと各ユーティリティ用のドライバが入っています。サポート CD を使用する際は、CD-ROM ドライブに CD を挿入してください。オートラン機能が有効であれば自動で開始画面と設定メニューが表示され、無効の場合は直接サポート CD の BIN フォルダ内の ASSETUP.EXE ファイルをダブルクリックしてください。

1. 마데보보레에어Visual

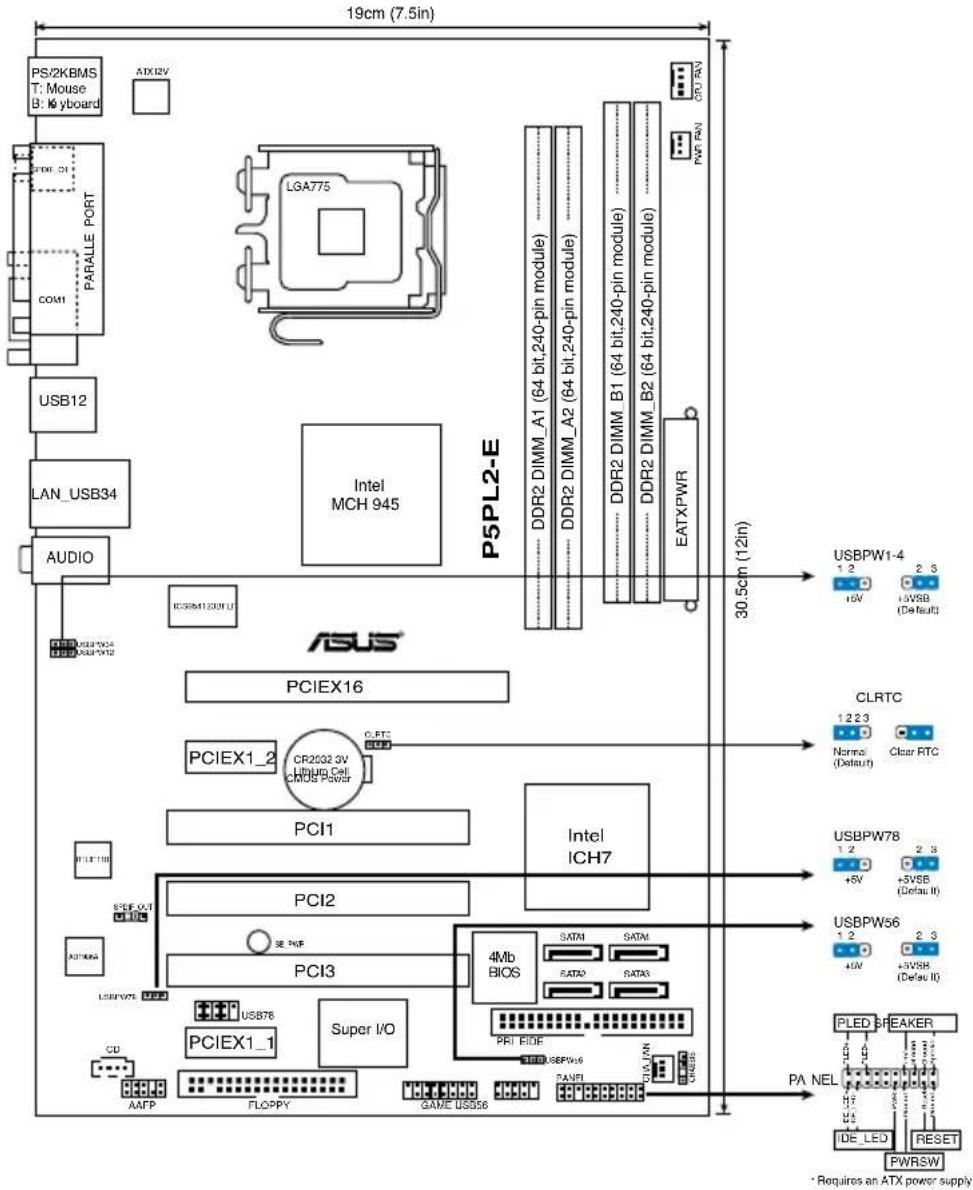

19cm (7.5in) PS/2KBMS T: Mouse B: Keyboard ATX12V COM1 PARALLEL PORT USB12 LAN_USB34 AUDIO ICSRM120FU LGA775 Intel MCH 945 P5PL2-E DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module) EATXPWR 30.5cm (12in) USBPW1-4 1 2 2 3 +5V +5VSB (Default) ASUS PCIEX16 PCIEX1_2 CR2032 3V LHUBiCel CNOIS POWER PCI1 Intel ICH7 PCI2 PCI3 4Mb BIOS SATAI SATAI SATAO SATA3 USBPW78 USB78 Super I/O PCIEX1_1 CPU EIDE USBPW6 AAFP FLOPPY GAME USB56 TAIFI TAIFI TAIFN USB56 PLED SPEAKER IDE_LED RESET PWRSW * Requires an ATX power supply

2. CPU설치하기
