P5PL2E - เมนบอร์ด ASUS - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	เมนบอร์ด
ยี่ห้อ	Asus
รุ่น	P5PL2E
ขนาด	30.5 ซม. x 19 ซม. (12" x 7.5")
ซ็อกเก็ตซีพียู	LGA775
หน่วยความจำที่รองรับ	DDR2, 4 ช่อง, สูงสุด 1 GB ต่อโมดูล, แบบดูอัลแชนแนล
ช่องขยาย	1x PCI Express x16, 2x PCI Express x1, 3x PCI
ที่เก็บข้อมูล	4x SATA (ICH7), 1x IDE, 1x FDD
พอร์ตด้านหลัง	PS/2 คีย์บอร์ดและเมาส์, พอร์ตอนุกรม, COM, USB 2.0 x4, LAN, เสียง
แหล่งจ่ายไฟที่ต้องการ	แหล่งจ่ายไฟ ATX (ขั้วต่อ 24 พินและ 4 พิน)
ชิปเซ็ต	Intel ICH7
BIOS	4 MB Flash ROM, อัปเดตผ่าน AFUDOS, EZ Flash, CrashFree BIOS 2
ระบบปฏิบัติการที่รองรับ	Windows 2000/2003 Server/XP
น้ำหนักโดยประมาณ	800 กรัม
การบำรุงรักษาและทำความสะอาด	ถอดปลั๊กอุปกรณ์ก่อนทำความสะอาด ใช้ผ้าแห้งนุ่ม หลีกเลี่ยงของเหลวหรือผลิตภัณฑ์ที่มีฤทธิ์กัดกร่อน
ความปลอดภัย	ใช้งานด้วยความระมัดระวังเพื่อหลีกเลี่ยงไฟฟ้าสถิต (ESD) ห้ามสัมผัสขาของซ็อกเก็ตหรือขั้วต่อ
ข้อมูลทั่วไป	เมนบอร์ดรูปแบบ ATX เหมาะสำหรับ PC ตั้งโต๊ะ คู่มือมีให้ในรูปแบบ PDF ที่ notice-facile.com

คำถามที่พบบ่อย - P5PL2E ASUS

จะติดตั้งซีพียูบนเมนบอร์ด Asus P5PL2E อย่างไร?

ในการติดตั้งซีพียู LGA775: ยกคันโยกรับน้ำหนัก ถอดฝาครอบ PnP วางซีพียูโดยให้สามเหลี่ยมสีทองตรงกับมุมล่างซ้ายของซ็อกเก็ต จากนั้นปิดคันโยก

หน่วยความจำประเภทใดที่เข้ากันได้กับ P5PL2E?

เมนบอร์ดนี้รองรับหน่วยความจำ DDR2 แบบ non ECC ไม่บัฟเฟอร์ ตั้งแต่ 64 MB ถึง 1 GB ต่อโมดูล สำหรับดูอัลแชนแนล ให้ใช้แถบหน่วยความจำที่เหมือนกัน (ขนาดเท่ากันและ CAS latency เท่ากัน)

จะเข้าถึง BIOS ของเมนบอร์ดได้อย่างไร?

เมื่อเริ่มต้น กดปุ่ม Suppr หรือ Del ระหว่าง POST หากเริ่มระบบแล้ว ให้รีสตาร์ทและกดปุ่มที่เหมาะสมอีกครั้ง

จะอัปเดต BIOS ด้วย ASUS EZ Flash ได้อย่างไร?

ระหว่าง POST กด Alt+F2 เพื่อเปิด EZ Flash ใส่แผ่นดิสก์ที่มีไฟล์ BIOS ที่อัปเดตแล้ว เครื่องมือจะดำเนินการอัปเดตและรีสตาร์ทโดยอัตโนมัติ

จะทำอย่างไรหาก BIOS เสียหาย?

ใช้ฟังก์ชัน CrashFree BIOS 2: ใส่แผ่น CD รองรับของเมนบอร์ดหรือแผ่นดิสก์ที่มี BIOS ดั้งเดิม ระบบจะกู้คืน BIOS โดยอัตโนมัติเมื่อเริ่มต้นครั้งถัดไป

ขั้วต่อไฟที่จำเป็นมีอะไรบ้าง?

เมนบอร์ดนี้ต้องใช้แหล่งจ่ายไฟ ATX ที่มีขั้วต่อหลัก 24 พิน (EATXPWR) และขั้วต่อเสริม 4 พิน (ATX12V)

เมนบอร์ดมีพอร์ต SATA กี่พอร์ต?

P5PL2E มีพอร์ต SATA 4 พอร์ตที่จัดการโดยชิปเซ็ต Intel ICH7 รวมถึงพอร์ต IDE หนึ่งพอร์ตสำหรับอุปกรณ์รุ่นเก่า

เมนบอร์ดรองรับดูอัลแชนแนลหน่วยความจำหรือไม่?

ใช่ รองรับดูอัลแชนแนล ช่องเสียบถูกจัดเป็นสองแชนแนล: แชนแนล A (DIMM_A1 และ DIMM_A2) และแชนแนล B (DIMM_B1 และ DIMM_B2) ใช้แถบหน่วยความจำที่เหมือนกันเพื่อเปิดใช้งานดูอัลแชนแนล

ระบบปฏิบัติการที่แนะนำคืออะไร?

เมนบอร์ดเข้ากันได้กับ Windows 2000, Windows 2003 Server และ Windows XP แนะนำให้ติดตั้งอัปเดตล่าสุดเพื่อประสิทธิภาพสูงสุด

จะหาไดรเวอร์สำหรับเมนบอร์ดได้ที่ไหน?

ไดรเวอร์อยู่ในแผ่น CD เทคนิคที่มาพร้อมกับเมนบอร์ด หากเมนูติดตั้งอัตโนมัติไม่ปรากฏ ให้รันไฟล์ ASSETUP.EXE ในโฟลเดอร์ BIN ของ CD

คู่มือผู้ใช้ P5PL2E ASUS

1. ส่วนต่างๆ ของเมนบอร์ด

19cm (7.5in) PS/2KBMS T: Mouse B: 16 yboard ATX12V STLE DR PARALLE PORT DCM1 LGA775 USB12 LAN_USB34 AUDIO USBPCH RSW12 PPL2-E Intel MCH 945 P5PL2-6 DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module) EATXPWR ASUS® PCIEX16 PCIEX1_2 CR2032 3V Lithina Cell CMOS PONE PCI1 Intel ICH7 PCI2 PCI3 4Mb BIOS SATA1 SATA4 SATA2 SATA3 USB78 PCLEX1_1 Super I/O CD AAFP FLOPPY GAME USB58 PANEL +3V +5VS8 (Defau t) USBPW1-4 1 2 2 3 +3V +5VS8 (Defau t) CLRTC Normal (Default) Clear RTC USBPW78 1 2 2 3 +5V +5VS8 (Defau t) USBPW56 1 2 2 3 +3V +5VS8 (Defau t) PLED BPEAKER IDE_LED RESET PWRSW * Requires an ATX power supply

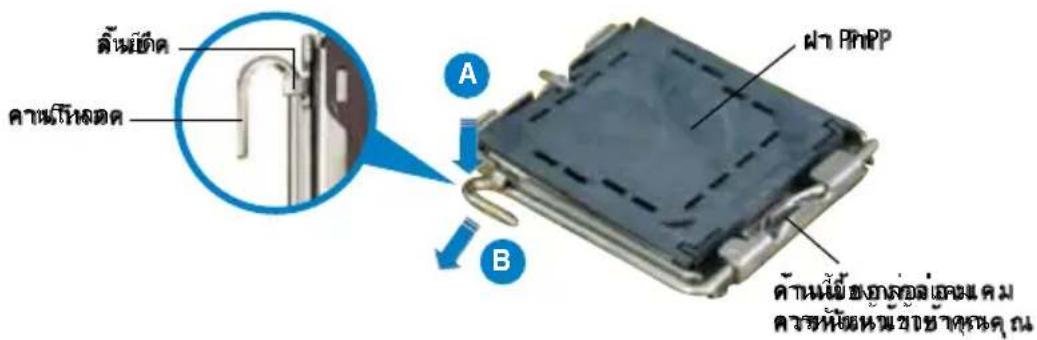

2. การติดตั้ง CPU

ปฏิบัติตามขั้นตอนต่อไปนี้เพื่อติดตั้งไปรเชสเซอร์ Intel® ในแพคเกจ 775-land

1. กดคานโพลดด้วยน้ําหัวแม่มือ (A), จากนั้นเลื่อนไปทางช้าย (B) จนกระทั้งคลายออกจากลิ้นยืด

ล้านดีด ค่าเริ่มติด A B ผ่า PhPP ค้านดีด ซําหนังน้อยละ ค่าเริ่มติด ซําหนังน้อยละ ค่าเริ่มติด

• เพื่อบ้องกันความเสียหายที่จะเกิดกับชาช้อกเก็ด อย่าถอดฝ่า PnP ออกจนกว่าคุณจะติดตั้ง CPU
• ริปตเก็บฟ้าไว้สำหรับการคืนผลิตภัณฑ์

• การรับประกันผลิตภัณฑ์ไม่คุ้มครองถึงความเสี่ยหายที่เกิดขึ้นกับชาช็อกเก็ด

• ยกคานโหลดขึ้นในทิศทางตามลูกศร โดยทำมุม 135 องศา

• ยกแผ่นโหลดขั้นด้วยน้ำหัวแม่มือและน้ำชี้ของคุณโดย failมุม 100 องค้าจากน้ำผลลักฟ้า PnP จากหน้าต่างแผ่นโหลด เพื่อกอดออก
• วาง倘าแหน่ง CPU เหนือช็อกเก็ด ตรวจสอบให้แน่ใจว่าสามเหลี่ยมสีทองอยู่ที่มุมช้ายล้างของช็อกเก็ด การจัดช็อกเก็ดควรใส่ลงในสลัก CPU พอดี
• ปิดแผ่นโหลด จากนั้นผลกระทบโหลดจนกระทั้งยิดติดลงในลิ้นยืด

3. หน่วยความจำระบบ

คุณสามารถติดตั้ง DIMM DDR2 ขนาด 64MB, 128 MB, 256 MB, 512 MB และ 1 GB ลงในซื้อเก็ต DIMM โดยใช้การแนะนําในการใส่หน่วยความจำในส่วนนี้

• ในการติดตั้งแบบดูอล-แข่นเนล ติดตั้งเฉพาะคู่ DIMM DDR2 ที่เหมือนกันทุกประการ (ชนิดเฉี่ยวกัน และขนาดเท่ากัน) สำหรับแต่ละแข่นเนล
• ติดตั้ง DIMM ที่มีลาเทนซี CAS เดียวกันเสมอ เพื่อให้กํางานเข้ากันได้ดีที่สุด เราคาแนะนําให้คุณซ้อโมดลหน่วยความจำจากผู้จําหน่ายรายเดียวกัน

เมนบอร์ดมาพร้อมกับซื้อกเก็ตเสี่ยบ DIMM (Dual Inline Memory Modules) แบบ DDR2 (Double Data Rate) สี่ช่อง

วิมตุล DDR2 มีขนาดเท่ากันกับ DIMM DDR แต่มีพิน 240 ชาเมื่อเทียบกับ DIMM DDR ที่มี 184 ชา DIMM DDR2 มีรอยบากที่แตกต่างกันส เพื่อบ้องกันการติดตั้งลงบนซื้อกเก็ต DIMM DDR

แข่นเหล ซีอกเก็ต

แข่นเหล A DIMM_AI และ DIMM_A2

แข่นเหล B DIMM_BI และ DIMM_B2

4. ข้อมูล BIOS

แพลช ROM บนเมนborรดบรรจุ BIOS ไว้ คุณสามารถอปีเตตข้อมูล BIOS หรือตั้งค่า คอนฟิกพารามิเตอร์โดยใช้ยุทิลิตัการตั้งค่า BIOS หนาจอ BIOS ประกอบดวยปุ่ม Neวิ เกชั่น และวิธีใช้ออนไสน์แบบย่อ เพื่อแนะนําคุณ ภาคุณมีปัญหาเกี่ยวกับระบบ หรือถ้า ระบบเริ่มไม่มีเสถียรภาพหลังจากที่คุณเปลี่ยนแปลงการตั้งค่า ให้โหลดการตั้งค่า เริ่มต้น อ่านบทที่ 4 ของคุ่มือผู้ใช้สำหรับรายละเอียดเกี่ยวกับข้อมูล BIOS เยี่ยมชมเว็บไซต์ ASUS (www. asus.com) สำหรับอปีเตต ดวงๆ

ในการข้อสูงป์รีแกรมงคลจค่าผั่มอําเริ่มต์สระบับต้นระบบ:

กด ระหว่างการทดสอบตัวเองเมื่อเปิดเครื่อง (POST) ถ้าคุณไม่กด , POST จะดำเนินรูที่นการทดสอบตามปกติ

ในการเข้าสูงปุ่วกรรมตั้งค่าหลังจาก POST: POST:

• เริ่มต้นระบบใหม่โดยการกด + + , จากนั้นกด ระหว่างกระบวนการ POST, หรือ
• กดปุ่มรีเซ็ดบนตัวเครื่อง จากนั้นกด ระหว่างกระบวนการ POST, หรือ
• ปิดระบบ และเปิดขึ้นมาไหม, จากนั้นกด ระหว่างกระบวนการ POST

ในการอําตead BIOS ด้วย AFUDOS DOS:

บูตระบจากพลืบปัติสก์ที่บรรจุไฟล์ BIOS ล่าสุด ที่ DOS พร้อมต์, พิมพ์ afudos /i และกด Enter

บุตระบบใหม่เมื่อการอัปเตตสมบูรณ์

ในการอําปตต BIOS ด้วย ASUS EZ Flash: Flash:

บุตระบ และกด + ระหว่างกระบวนการ POST เพื่อเปิด EZ Flash ใส่พลือบปัติสก์ หรือแพลซดิสก์ที่บรรจุไฟล BIOS ลาสุด EZ Flash จะดำเนินกระบวนการอับเดด BIOS และจะบุตระบใหม่ โดยอัตโนมผติเมื่อทำเสร็จ

ในการรู้คุ้น BIOS ด้วยCrashFreeBIOSe2 BIOS 2:

บุตระบบ ถ้า BIOS เลีย, เครื่องมือการกู้คืน BIOS Ostโนมัติ CrashFree จะตรวจสอบฟลอบปัติส์ หรือ CD เพื่อกู้คืน BIOS ไส่แผ่น CD สันบสนุนของเมนบอรัด หรือฟลอบปัติสกที่บรรจุไฟล BIOS ดังเดิมหรือไฟล่าสุด บุตระบบใหม่หลังจากที่ BIOS ถูกกู้คืนเรียบร้อยแล้ว

5. ข้อมูลการสนับสนุนช่อฟตแวร์บน CD

เมนบอร์ดนัสนับสนุนระบบปฏิบัติการ (OS) Windows® 2000/XP/64-bit XP ให้ติดตั้ง เวอร์ชั่น OS และอับเดตที่เกี่ยวของล่าสุดเส์ผอ เพื่อที่คุณจะสามารถใช้คุณสมบัติต่างๆ ของอาร์ดแวรรของคุณไดอย่างเต็มที่

CD สนับสนุนที่มาพร้อมกับเมนบอร์ด ประกอบด้วยช่อพต์แวร์ที่มีประโยชน์ และไดเรอร์ ยุทิลิติ์หลายตัว ซึ่งช่วยเพิ่มสมรรถนะของ คุณสมบัติต่างๆ บนเมนบอร์ด ในการเริ่มต้นการ ใช่ CD สนับสนุน ใหใส แผน CD ลงใน CD-ROM ไตรฟ์ของคุณ CD จะแสดงหนาจอ ต้อนรับ และเมนูการติดตั้งโดยอัตโนมัติ ถ้าระบบ Autorun เปิดทำงานใน คอมพิวเตอร์ ของคุณ ถ้าหน้าจอต้อนรับไม่ปรากฏขึ้นโดยอัตโนมัติ ให้ คันหา และดับเบิลคลิกที่ไฟล ASSETUP.EXE จากโพลเตอร์ BIN ใน แผ่น CD สนับสนุน เพื่อแสดงเมนูขึ้นมา
