Type de produit	Boîtier PC Moyen Tour
Marque	MSI
Modèle	MAG Forge 100M
Dimensions (L x l x H)	430 x 210 x 490 mm
Poids	6,5 kg
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Baies de disque	2 x 3.5" (compatibles 2.5"), 2 x 2.5"
Connectique panneau avant	2 x USB 3.2 Gen 1 Type A, 1 x prise audio, 1 x prise micro, boutons power/reset/LED
Dégagement CPU (hauteur)	Jusqu'à 160 mm
Dégagement GPU (longueur)	Jusqu'à 330 mm
Dégagement PSU (longueur)	Jusqu'à 200 mm (ATX standard)
Support ventilateurs	Avant : 3 x 120 mm ou 2 x 140 mm ; Haut : 2 x 120 mm ou 2 x 140 mm ; Arrière : 1 x 120 mm
Support radiateurs	Avant : jusqu'à 200 mm ; Haut : jusqu'à 200 mm ; Arrière : jusqu'à 120 mm
Matériaux	Panneau latéral en verre trempé, châssis en acier
Éclairage	Contrôleur LED intégré (Hub), compatible MSI Mystic Light
Ventilateurs préinstallés	Avant : 2 x 120 mm RGB ; Arrière : 1 x 120 mm noir
Alimentation incluse	Non (standard ATX recommandée)
Fonctions principales	Compatibilité cartes graphiques longues, gestion de câbles, panneau en verre trempé
Entretien et nettoyage	Dépoussiérage régulier des filtres et ventilateurs, nettoyage du verre avec chiffon doux
Sécurité	Utiliser une alimentation certifiée, précautions ESD lors de la manipulation
Pièces détachées et réparabilité	Vis et supports inclus. Pièces de rechange disponibles auprès du fabricant

FOIRE AUX QUESTIONS - MAG Forge 100M MSI

Comment installer un disque dur 3.5 pouces ?

Retirez le panneau latéral. Insérez le disque dur dans le tiroir (drive tray) correspondant, puis fixez-le avec les vis Mb-32 5mm fournies. Ensuite, glissez le tiroir dans la baie jusqu'à qu'il s'enclenche.

Comment installer un SSD 2.5 pouces ?

Les SSD 2.5 pouces peuvent être montés dans les baies 2.5 ou les baies 3.5 avec adaptateur. Utilisez les vis M3 5mm pour fixer le SSD sur le support, puis installez le support dans la baie appropriée.

Quelle est la procédure d'installation de la carte mère ?

Placez la carte mère sur les entretoises (standoffs) en alignant les trous. Fixez-la avec les vis Mb-32 6.5mm. Assurez-vous que le panneau d'E/S arrière est correctement positionné.

Comment brancher les ventilateurs RGB au contrôleur ?

Connectez chaque ventilateur à un port libre du hub LED (jusqu'à 10 appareils). Le hub se connecte ensuite au connecteur JRAINBOW de la carte mère MSI via le câble fourni. Respectez les limites de courant (max 128 LEDs au total).

Comment contrôler l'éclairage RGB ?

Appuyez brièvement sur le bouton LED du panneau avant pour changer d'effet. Maintenez-le enfoncé 3 secondes pour passer en mode Mystic Light synchronisé avec la carte mère. Appuyez 6 secondes pour éteindre les LEDs.

Quelles sont les dimensions maximales de la carte graphique ?

La longueur maximale de la carte graphique est de 330 mm. Vérifiez également la hauteur, qui ne doit pas dépasser l'espace disponible en fonction de l'emplacement.

Comment nettoyer les filtres à poussière ?

Les filtres sont situés à l'avant et éventuellement en bas du boîtier. Retirez-les délicatement et rincez-les à l'eau tiède. Laissez sécher complètement avant de les remettre en place.

Puis-je installer un radiateur AIO de 360 mm ?

Non, le boîtier supporte des radiateurs de maximum 200 mm à l'avant et sur le dessus. Pour un radiateur de 360 mm, il faudrait un boîtier plus grand.

Le boîtier est-il compatible avec une alimentation modulaire ?

Oui, une alimentation modulaire standard ATX peut être installée. La longueur maximale recommandée est de 160 mm, mais peut aller jusqu'à 200 mm si la baie 3.5 inférieure n'est pas utilisée.

Que faire si les LEDs ne fonctionnent pas ?

Vérifiez que le hub LED est correctement alimenté via le câble SATA et connecté au connecteur JRAINBOW de la carte mère. Assurez-vous de ne pas dépasser 128 LEDs au total. Si le problème persiste, testez avec un seul ventilateur.

MODE D'EMPLOI MAG Forge 100M MSI

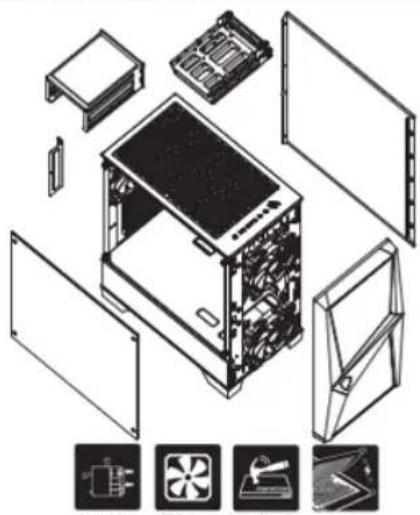

Vue de face et de côté

Caractéristiques du boîtier

Élement	Nom / Quantité	Utilisai pour
	Attache de clôtrie x5	Ovation des câblés
	Couveriste du slot PCI x2	Protection d'emplACEMENT PCI
	Vis Mb-32 10mm x2	Securing drive tray
	Vis Mb-32 6.5mm x5	Motherboard Stud
	Vit M3 5mm x20	Carte maine / SSD
	Vis Mb -32 6mm x6	PSU / Carte PCle
	Vis Mb -32 5mm x6	3.5" HDD

Installation de SSD et de disque dur

Caractéristiques

	MAO FORGE 100M	MAO FORGE 101M	MAO FORGE 108R
Contrôleur LED du ventilateur	Carte de contrôle ROB 1 à 4 (5 broches)	Carte de contrôle ROB 1 à 4 (5 broches)	Carte de contrôle ARO B 1 à 3 (2 broches)
Pré installé	Avant : 2 x ventilateurs ROB 120 mmArrière : 1 x ventilateur noir 120 mm	Avant : 2 x ventilateurs ROB 1.20 mmArrière : 1 x ventilateur ROB 1.20 mm	Avant : 2 x ventilateurs ARO B 120 mmArrière : 1 x ventilateur noir 1.20 mm
Dimensions du stabilier (mm)	43x(1) x 2 (ML) x 6/90H
Support des cartes mètres	ATX / Micro-ATX / Mini-ITX
Betés de disque	2 x 3,5" inclus (2 max, compatible avec 2,5")3 x 2,5" inclus (2 max)
Panneau E/S	1 x bouton intermagheur LED2 x ports USB 3,2 Dan 1 Type A1 x portée d'entraie microphore1 x portée de sortie audio1 x bouton de miniéralisation1 x bouton d'alimentation
Dégagement	Houteur du retroindéoaur de procéseeur : 160 mm (Max)Longueur de la carte graphique : 330 mm (Max)Longueur du PSU : Standard ATX 160 mm, max à 200 mm (sans stabilier de disque dur 3,5" instable)
Support de ventilateur	Avant : Jusqu'à 3 x 120 mm ou 2 x 160 mmHead : Jusqu'à 2 x 120 mm ou 2 x 160 mmArrière : Jusqu'à 1 x 120 mm
Support de radiateur	Avant : Jusqu'à 200 mmHead : Jusqu'à 200 mmArrière : Jusqu'à 120 mm
Matériques	Côti gauche : Veine trampéCôti droit : MétalAvant : MélleDesseu : Métal

Installation de la carte PCIe

Connexion du ventilateur ARGB

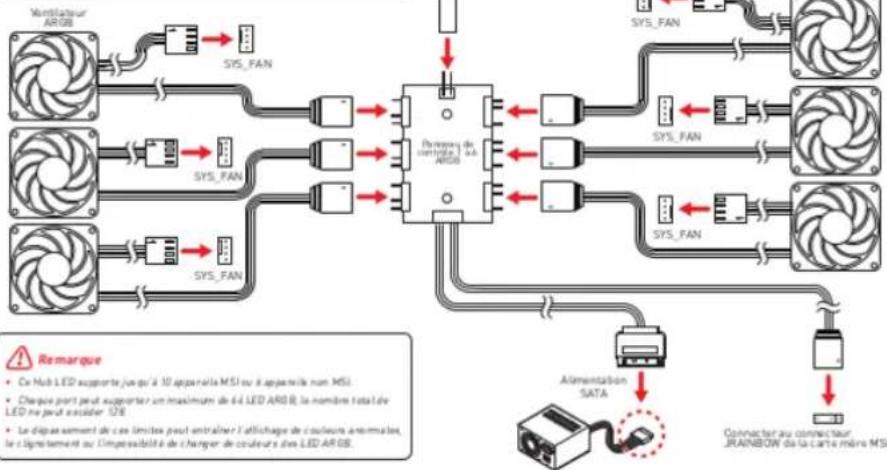

Description du contrôle de l'interrupteur LED :

1. Appuyez brièvement une fois sur l'interrupteur LED pour changer l'effet de LED.
2. Appuyez sur l'interrupteur LED et maintenez-le pendant 3 secondes, la LED clignote une fois, puis entrez dans le mode de synchronisation Mystic Light de la carte mère MSI. Appuyez brièvement une fois pour revenir au mode de contrôle Hub.
3. Appuyez sur l'interrupteur LED et maintenez-le pendant 6 secondes pour éteindre la LED.

Remarque

• Ce hub LED supporte jusqu'à 10 appareils MSI ou appareils non MSI.
• Chaque port peut supporter un maximum de 64 LED ARGB, le nombre total de LED ne peut pas dépasser 128.
• Le dépassement de ces limites peut entraîner l'affichage de couleurs anormales, le clignotement ou l'impossibilité de changer de couleurs des LED ARGB.
