MODE D'EMPLOI Toast King TK155B Hatco

S'inscrire en ligne! (voir page 14)

Hatco®

Toast king®

TK Series/Série

Ne pas utiliser cet équipement sans avoir lu et compris le contenu de ce manuel ! Le non-respect des instructions contenues dans ce manuel peut entraîner de graves blessures ou la mort. Ce manuel contient des informations importantes concernant l'entretien, l'utilisation et le fonctionnement de ce produit. Si vous ne comprenez pas le contenu de ce man[uel], veuillez le signaler à votre supérieur. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer plus tard.

Français = p 14

Informations importantes pour le propriétaire....14

Introduction....14

Consignes de Sécurité Importantes....15

Description du Modèle....16

Désignation du Modèle....16

Caractéristiques Techniques....17

Configuration des Fiches....17

Tableau des valeurs nominales électriques....18

Dimensions....19

Installation....20

Généralités......20

Mode d'emploi 21

Généralités....21

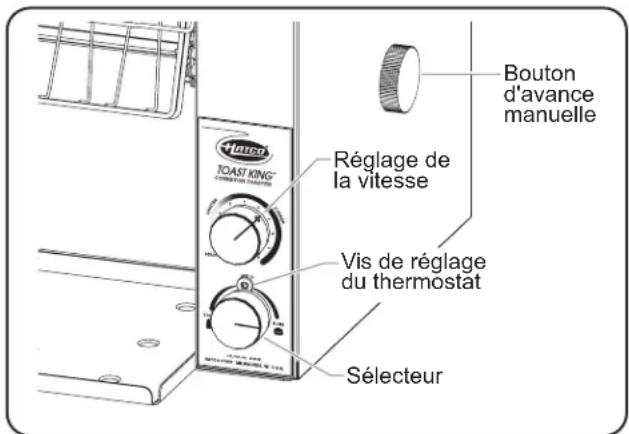

Réglage du thermostat....21

Maintenance....22

Généralités......22

Nettoyage quotidien....22

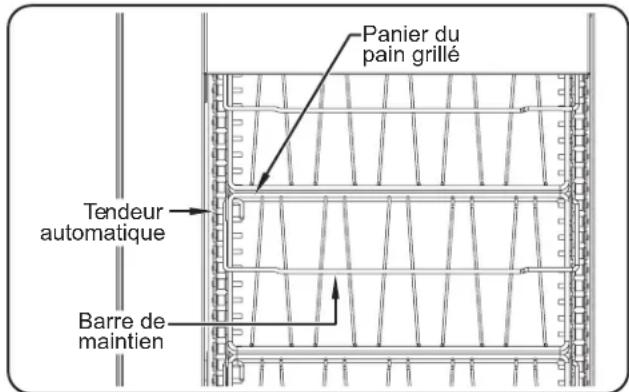

Nettoyage des paniers du pain grillé....22

Guide de Dépannage....23

Options et Accessoires......24

Garantie Limitée 25

Distributeurs de pièces autorisés... Couverture Arrière

Informations importantes pour le propriétaire

Noter le numéro de modèle, le numéro de série, le voltage et la date d'achat de votre appareil ci-dessous (Étiquette des caractéristiques techniques située au dos de l'appareil). Veuillez avoir cette information à portée de la main si vous appelez Hatco® pour assistance.

Modèle No. ____

Numéro de série

Voltage ____

Date d'achat

Enregistrez votre appareil!

Remplissez la garantie en ligne pour éviter les retards pour faire jouer la garantie. Accédez au site Web Hatco www.hatcocorp.com, sélectionnez le menu déroulant Support (Assistance), puis cliquez sur « Warranty » (Garantie).

Horaires

ouvrables : 7h00 à 17h00 du lundi au vendredi

Heure du Centre (CT)

(Horaires d'été — juin à septembre :

7h00 à 17h00 du lundi au jeudi

7h00 à 16h00 le vendredi)

Téléphone: [phone]

Courriel: [e-mail]

Service d'assistance et de pièces de rechange disponible 7j/7, 24h/24 aux États-Unis et au Canada en composant le [phone].

Des renseignements supplémentaires sont disponibles sur notre site Web à www.hatcocorp.com

Les grille-pain Hatco à convoyeur Toast King sont spécialement conçus pour accélérer le grillage du pain. Les produits à griller passent dans une chambre chauffante pour un grillage rapide et complet. La teneur en eau, la teneur en sucre et l'épaisseur du pain affectent la capacité d'atteindre un grillage parfait. La vitesse du convoyeur et non la température détermine la coloration de grillage.

Les grille-pain Hatco sont fabriqués avec un souci de qualité pour satisfaire la demande des opérations de restauration et pour fournir des années de fonctionnement sans soucis. Les éléments métalliques chauffants tubulaires sont garantis contre toute rupture et panne électrique pour une période de deux ans. (Si l'un des éléments venait à tomber en panne, votre grille-pain Hatco continuera de fonctionner — seule la production devrait légèrement diminuer).

Les grille-pain à convoyeur Hatco font l'objet de recherches approfondies et d'essais. Les matériaux utilisés ont été sélectionnés pour une durabilité maximale, une apparence attractive et des performances optimales. Chaque unité est soigneusement inspectée et testée avant expédition.

Ce manuel fournit les instructions relatives à l'installation, à la sécurité et au fonctionnement des grille-pain à convoyeur Hatco. Hatco vous recommande de lire l'ensemble des instructions d'installation et d'utilisation et toutes les consignes de sécurité dans ce manuel avant d'installer et d'utiliser l'appareil.

Les consignes de sécurité qui apparaissent dans ce manuel sont identifiées par les mots indicateurs suivants :

Avertissement

AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer la mort ou des blessures graves.

Attention

ATTENTION indique une situation dangereuse qui, si elle n'est pas évitée, peut provoquer des blessures légères ou moyennes.

AVIS est utilisé pour des questions sans rapport avec des blessures corporelles.

Lisez l'information de sécurité importante suivante avant d'utiliser cet équipement pour éviter des dommages ou la mort sérieux et pour éviter d'endommager l'équipement ou la propriété.

DANGER de décharge électrique :

• Brancher l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.
• Mettez l'interrupteur sur « OFF » (arrêt), débranchez le cordon d'alimentation/coupez le courant au disjoncteur, et laissez refroidir l'appareil avant d'effectuer toute opération de nettoyage, de réglage ou d'entretien.
• L'appareil n'est pas à l'épreuve des intempéries. Placer l'appareil à l'intérieur à une température ambiante de 21°C minimum.
• Ne pas tirer l'appareil par son cordon électrique.
• Ne pas utiliser l'appareil si le cordon est endommagé ou usé.
• Ne pas tenter de réparer ni de changer un cordon électrique endommagé. Ce cordon doit être changé par Hatco, par un réparateur Hatco agréé ou par une personne de qualifications comparables.
• Cet appareil doit uniquement être réparé par un personnel qualifié. Toute réparation par un personnel non qualifié peut entraîner une électrocution et des brûlures.
• Ne pas nettoyer à la vapeur ni utiliser trop d'eau sur l'appareil.
• Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.
• Ne jamais introduire de couteau, fourchette ou autre objet semblable dans les fentes du grille-pain.
• Ne pas soulever le grille-pain en plaçant les doigts dans les fentes et en saisissant les éléments chauffants.
• Ne pas nettoyer l'appareil lorsqu'il est sous tension ou chaud.
• Ne pas renverser de liquide dans l'appareil.

DANGER d'incendie :

• Placer l'appareil à un minimum de 25 mm des parois et matières combustibles. Si une distance sûre n'est pas maintenue, la chaleur peut provoquer une combustion ou une altération de couleur.
• Ne placez pas le grille-pain sur une étagère ou à moins de 305 mm (12") du plafond.
• Ne rien placer sur le dessus du grille-pain. Ne pas placer le grille-pain à proximité ou en dessous de rideaux ou autres matières combustibles. Des articles proches ou sur le dessus du grille-pain peuvent s'enflammer et provoquer des blessures corporelles et des dommages au grille-pain.

DANGER D'EXPLOSION: Ne pas entreposer ni utiliser d'essence ou autres gaz ou liquides inflammables à proximité de cet appareil ou d'autres.

Avertissement

En cas d'incendie, débrancher immédiatement le grille-pain de sa source d'électricité. Ceci permet à l'appareil de refroidir et le feu peut être éteint de façon plus facile et plus sûre.

N'utilisez pas cet appareil avec une minuterie externe ou un système de télécommande.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au [phone].

Cet appareil ne doit pas être utilisé par des enfants ou des personnes avec des capacités physiques, sensorielles ou mentales diminuées. Assurez-vous que les enfants sont bien surveillés et tenez-les à l'écart de l'appareil.

DANGER de brûlure :

• Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.
• Retirez le bac de récupération du pain grillé ou les paniers pour les laver uniquement lorsque le grille-pain est froid.

Placer l'appareil sur un plan de travail de hauteur correcte à un endroit qui convient pour son utilisation. Le support doit être de niveau pour éviter toute chute accidentelle du grille-pain ou de son contenu et suffisamment solide pour résister au poids de l'appareil et de son contenu.

Les produits d'une épaisseur supérieure à 32 mm (1-1/4") peuvent rester bloqués dans le convoyeur et s'enflammer dans le grille-pain.

Un mauvais alignement des paniers du grille-pain peut provoquer un blocage du convoyeur. Les barres de maintien inférieures doivent être tournées vers l'extérieur et placées à plat contre les paniers. Les barres qui ne sont pas correctement placées provoqueront un arrêt du convoyeur.

Toujours utiliser le grille-pain avec le bac à miettes en place.

Il n'est PAS conseillé de griller des produits glacés ou beurrés tels que pain à l'ail, sandwiches au fromage et viennoiseries glacées. Les résidus réduisent les performances du grille-pain et peuvent s'enflammer à l'intérieur de l'appareil. L'utilisation du grille-pain avec les produits alimentaires indiqués ci-dessus a pour effet d'annuler la garantie.

Ne placez pas l'appareil dans une zone soumise à des températures excessives ou exposée à de la graisse provenant de grils, poêles, etc. Des températures excessives risquent d'endommager l'appareil.

Ne placez pas le grille-pain dans une zone qui réduit le flux d'air autour de l'avant et de l'arrière de l'appareil.

N'installez pas l'appareil dans un endroit présentant des déplacements d'air excessifs. Évitez les zones pouvant être soumises à des déplacements d'air ou à des courants d'air actifs (proximité de ventilateurs d'extraction/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).

Ne posez pas l'appareil sur le côté comportant le panneau de contrôle ou le bouton d'avance manuelle. L'appareil pourrait être endommagé.

Utiliser uniquement des produits nettoyants non abrasifs. Les produits nettoyants abrasifs peuvent rayer la finition de l'appareil, ce qui altère son apparence et le rend plus susceptible d'accumuler la saleté.

Cet appareil est conçu exclusivement pour une utilisation commerciale — PAS pour un emploi domestique.

Tous les modèles

Les grille-pain à convoyeur Toast King® sont rapides, fiables et polyvalents. Ils sont conçus pour une utilisation en continu et pour de gros volumes. Ils possèdent un accès aux trois paniers pour un chargement rapide qui permet de griller de 720 à 1 500 tranches de pain par heure, en fonction du modèle. Les éléments chauffants, nombreux et rapides, permettent de faire griller du pain en continu.

Chaque appareil possède un bac de récupération du pain, une zone de stockage des pains grillés, un thermostat d'économie d'énergie, un réglage de la vitesse, une avance manuelle ainsi qu'un cordon d'alimentation de 1 219 mm (4') et une prise installés en usine.

Modèles toast king

Les modèles Toast King permettent une utilisation en continu et pour de gros volumes. Ils possèdent des éléments chauffants rapides, un accès aux trois paniers pour un chargement rapide ainsi qu'un couvercle aéré qui permettent de griller de 720 à 1 500 tranches de pain par heure.

Modèle TK-72

Le modèle TK-72 permet de griller jusqu'à 12 tranches de pain ou petits pains par minute (720 par heure) et possède des paniers de grillage permettant de poser deux buns côte à côte.

Modèle TK-100

Le modèle TK-100 permet de griller jusqu'à 16 tranches de pain ou petits pains par minute (960 par heure) et possède des paniers de grillage permettant de poser trois buns côte à côte.

Modèle TK-135B

Le modèle TK-135B est un grille-pain pour buns uniquement et peut griller jusqu'à 22 demis buns par minute (1320 par heure) et possède des paniers de grillage permettant de poser trois buns côte à côte.

Modèle TK-155B

Le modèle TK-155B est un grille-pain pour buns uniquement et peut griller jusqu'à 25 tiers de buns par minute (1500 par heure) et possède des paniers de grillage permettant de poser trois buns côte à côte. Les chapeaux des petits pains sont grillés d'un côté, le petit pain du milieu est grillé des deux côtés.

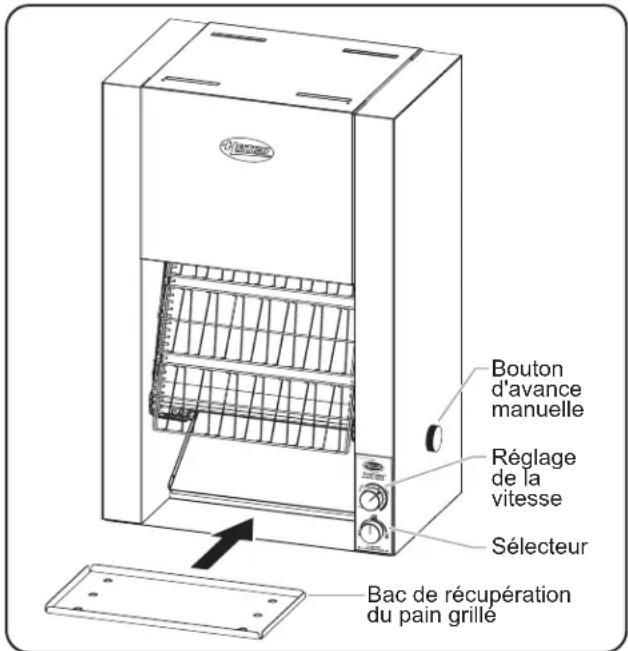

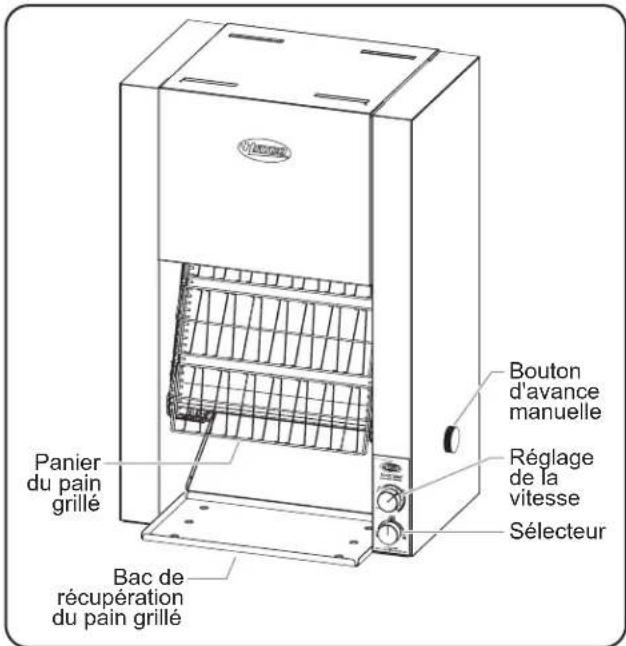

Panier du pain grillé Bac de récupération du pain grillé Bouton d'avance manuelle Réglage de la vitesse Sélecteur

Série TK

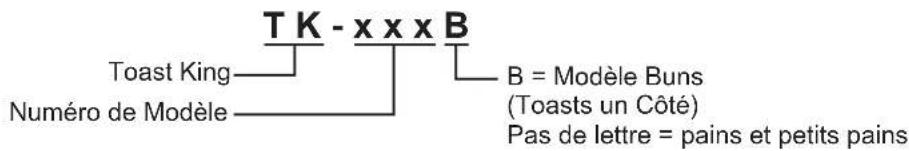

Désignation du modèle

Configuration des fiches

Les appareils sont livrés avec un cordon électrique avec fiche. Différentes fiches sont fournies selon les applications.

DANGER DE DÉCHARGE ÉLECTRIQUE: Brancher l'appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s'adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.

NOTA: Étiquette des caractéristiques techniques située au dos de l'appareil. Veuillez vous reporter à l'étiquette pour connaître le numéro de série et les données électriques de l'appareil.

NEMA 6-20P

NEMA 6-30P Configuration des fiches

NOTA: Les prises ne sont pas fournies par Hatco, mais certaines d'entre elles sont disponibles comme accessoires.

Connexion des fils d'alimentation

Si les codes locaux requièrent un « Greenfield » ou un raccord gainé, consulter un électricien qualifié pour effectuer le câblage de raccord au secteur. L'accès au câblage de l'appareil se fait au travers du panneau arrière inférieur.

Pour raccorder les fils d'alimentation au grille-pain:

1. Enlever les vis maintenant les panneaux latéraux et enlever ceux-ci.
2. Enlever les vis maintenant le panneau d'accès arrière inférieur et enlever le panneau.
3. Insérer le « Greenfield » ou la gaine dans l'ouverture du panneau arrière et attacher le support d'alimentation électrique. Raccorder les fils.
4. Brancher le fil de terre sur le support d'alimentation dans le trou fileté marqué « G » (Ground=terre).
5. Replacer le panneau arrière et les panneaux latéraux.

Tableau des valeurs nominales électriques

Modèle Tension Hertz Puissance Intensité					Configuration de Fiches	Poids d'embarquement
TK-72 208	V	60 Hz 4038 W		19.4 A	NEMA 6-20P* 33 kg	(73 lbs.)
	240 V 16.8 A
	200 V	50 Hz	3733 W 18.7 A	NEMA 6-20P	Aucun plafond	33 kg (73 lbs.)
	220 V		4038 W 18.4 A
	220 V	60 Hz
	220/230 V	50 Hz	4038/4414 W	18.4/19.2 A
	230/240 V		3708/4038 W	16.1/16.8 A
	240 V		4038 W 16.8 A
TK-75	220/230 V	50 Hz	5238/5725 W	23.8/24.9 A	Aucun plafond	33 kg (73 lbs.)
	230/240 V		4811/5238 W	21.0/21.8 A
TK-100	208 V	60 Hz 5038 W		24.0 A	NEMA 6-30P	40 kg (88 lbs.)
	240 V 21.0 A
	200 V	50 Hz 4657 W 23.3 A		NEMA 6-30P	Aucun plafond	40 kg (88 lbs.)
	220 V	60 Hz	5038 W 22.9 A
	220 V	50 Hz
	220/230 V	50 Hz	5038/5507 W	22.9/23.9 A
	230/240 V		4626/5038 W	20.1/21.0 A
	240 V		5038 W 21.0 A
TK-105	220 V	50 Hz	7438 W 33.8 A	Aucun cordon	Aucun cordon	40 kg (88 lbs.)
	240 V		5678 W 23.7 A
	220/230 V		7438/8129 W	33.8/35.3 A	Aucun cordon
	230/240 V		6830/7438 W	30.0/31.0 A
TK-135B	208 V	60 Hz 4338 W NEMA 6-20P*		20.9 A	NEMA 6-30P	40 kg (88 lbs.)
	240 V 18.1 A
	220 V	60 Hz	4338 W 19.7 A		Aucun plafond	40 kg (88 lbs.)
	220 V	50 Hz
	220/230 V		4338/4741 W	19.7/20.6 A
	230/240 V		3984/4338 W	17.3/18.1 A
	240 V		4338 W 18.1 A
TK-155B	208 V	60 Hz 5018 W		24.1 A	NEMA 6-30P	40 kg (88 lbs.)
	240 V 20.9 A
	220 V	60 Hz	5018 W	22.8 A	Aucun plafond	40 kg (88 lbs.)
	220 V	50 Hz
	240 V 20.9 A

Les informations électriques présentées dans les cases ombrées font référence aux modèles destinés à l'exportation uniquement.

* NEMA 6-30P pour le Canada.

NOTA : Pour les appareils ayant une configuration sans plafond, seul un cordon d'alimentation est fourni (pas de prise).

Dimensions

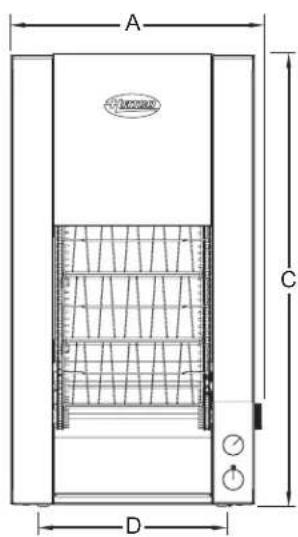

Modèle	Largeur (A)	Profondeur (B)	Hauteur (C)*	Empattement Largeur (D)	Empattement Profondeur (E)
TK-72 464 mm	(18-1/4")	448 mm(17-5/8")	844 mm(33-1/4")	349 mm(13-3/4")	287 mm(11-1/4")
TK-75 464 mm	(18-1/4")	448 mm(17-5/8")	844 mm(33-1/4")	349 mm(13-3/4")	287 mm(11-1/4")
TK-100 578 mm	(22-3/4")	448 mm(17-5/8")	844 mm(33-1/4")	464 mm(18-1/4")	287 mm(11-1/4")
TK-105 578 mm	(22-3/4")	448 mm(17-5/8")	844 mm(33-1/4")	464 mm(18-1/4")	287 mm(11-1/4")
TK-135B 578 mm	(22-3/4")	448 mm(17-5/8")	844 mm(33-1/4")	464 mm(18-1/4")	287 mm(11-1/4")
TK-155B 578 mm	(22-3/4")	448 mm(17-5/8")	844 mm(33-1/4")	464 mm(18-1/4")	287 mm(11-1/4")

* Ajoutez 102 mm (4") à la hauteur de l'appareil si ce dernier possède un pied de 102 mm (4").

A C D

Vue de face

B E

Vue de côté

Généralités

Les composants des grille-pain à convoyeur Toast King Hatco® sont déjà assemblés lors de l'expédition. Faire attention lors du déballage pour éviter d'endommager l'appareil et ses composants.

Avertissement

DANGER DE DÉCHARGE ÉLECTRIQUE: L'appareil n'est pas à l'épreuve des intempéries. Placer l'appareil à l'intérieur à une température ambiante de 21°C minimum.

DANGER D'EXPLOSION: Ne pas entreposer ni utiliser d'essence ou autres gaz ou liquides inflammables à proximité de cet appareil ou d'autres.

DANGER d'incendie:

• Danger d'incendie: Placer l'appareil à un minimum de 25 mm des parois et matières combustibles. Si une distance sûre n'est pas maintenue, la chaleur peut provoquer une combustion ou une altération de couleur.
• Ne rien placer sur le dessus du grille-pain. Ne pas placer le grille-pain à proximité ou en dessous de rideaux ou autres matières combustibles. Des articles proches ou sur le dessus du grille-pain peuvent s'enflammer et provoquer des blessures corporelles et des dommages du grille-pain.
• Retirer l'appareil de sa boîte.

NOTA: Pour éviter des retards dans l'obtention de la couverture de la garantie, complétez l'enregistrement en ligne de votre garantie. Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus de détails.

1. Retirer l'adhésif et l'emballage de protection de toutes les surfaces de l'appareil.
2. Placer l'appareil à l'endroit souhaité. Cette étape nécessite deux personnes.

- Placez l'appareil à un endroit où la température ambiantes est constante et de 21 °C minimum. Évitez les endroits susceptibles d'activer les mouvements ou les courants d'air (proximité des ventilateurs ou hottes d'évacuation et conduites de climatisation).

- S'assurer que l'appareil est sur un plan de travail de hauteur correcte à un endroit qui convient pour son utilisation.

- S'assurer que le plan de travail est de niveau et suffisamment solide pour résister au poids de l'appareil et des produits alimentaires.

- Vérifier que tous les pieds sous l'appareil reposent solidement sur le plan de travail.

Ne placez pas l'appareil dans une zone soumise à des températures excessives ou exposée à de la graisse provenant de grils, poêles, etc. Des températures excessives risquent d'endommager l'appareil.

Ne placez pas le grille-pain dans une zone qui réduit le flux d'air autour de l'avant et de l'arrière de l'appareil.

N'installez pas l'appareil dans un endroit présentant des déplacements d'air excessifs. Évitez les zones pouvant être soumises à des déplacements d'air ou à des courants d'air actifs (proximité de ventilateurs d'extraction/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).

1. Installez le bac de récupération du pain grillé.
2. Si aucune prise n'est installée sur le cordon d'alimentation de l'appareil, contactez un électricien qualifié afin de déterminer et d'installer la tension et la taille de prise électrique adéquates. Consultez la section CARACTÉRISTIQUES pour obtenir plus de détails.

NOTA : Hatco teste tous les grille-pain avec du pain avant de les expédier.

Bouton d'avance manuelle Réglage de la vitesse Sélecteur Bac de récupération du pain grillé

TK-100 Model

Généralités

Les grille-pain Hatco sont conçus pour une utilisation facile. Son fonctionnement est décrit ci-dessous.

Lire tous les messages de sécurité de la section Consignes de sécurité importantes avant d'utiliser ce matériel.

1. Brancher l'appareil sur une prise électrique correctement mise à la terre du type, de la taille et de la tension corrects. Pour plus de détails, voir CARACTÉRISTIQUES TECHNIQUES.
2. Déplacez le sélecteur de la position OFF (O) à la position TOAST ou BUNS.

NOTA: Lorsque vous faites griller des petits pains ou des bagels, placez le côté coupé vers l'extérieur et placez le sélecteur sur la position BUNS.

1. Tournez le bouton de réglage de la vitesse dans le sens contraire des aiguilles d'une montre vers la position la plus claire/plus rapide pendant que l'appareil chauffe.

NOTA : Compter 20–30 minutes de préchauffage environ.

Attention

Toujours utiliser le grille-pain avec le bac à miettes en place.

DANGER DE BRÛLURE : Certaines surfaces extérieures de l'appareil deviennent chaudes. Toucher ces zones de l'appareil avec précaution.

1. Après la période de pré-chauffage, réglez la vitesse en fonction de la couleur de pain souhaitée. Le réglage « 1 » sur les boutons de réglage de la vitesse représente la couleur de pain la plus claire et le réglage « 7 » représente la plus foncée.

NOTA: Pour griller des produits à forte teneur en eau tels que des « English Muffins », du pain complet ou du pain noir, ralentir la vitesse du convoyeur en tournant le sélecteur de vitesse vers une position plus lente (sens des aiguilles d'une montre).

Attention

Il n'est PAS conseillé de griller des produits glacés ou beurrés tels que pain à l'ail, sandwiches au fromage et viennoiseries glacées. Les résidus réduisent les performances du grille-pain et peuvent s'enflammer à l'intérieur de l'appareil. L'utilisation du grille-pain avec les produits alimentaires indiqués ci-dessus a pour effet d'annuler la garantie.

Les produits d'une épaisseur supérieure à 32 mm (1-1/4") peuvent rester bloqués dans le convoyeur et s'enflammer dans le grille-pain.

Bouton d'avance manuelle Réglage de la vitesse Vis de réglage du thermostat Sélecteur

Panneau de commande (vue du TK-100)

Avance manuelle

La molette d'avance manuelle est située sur le côté droit du grille-pain. Cette molette permet une rotation manuelle des paniers et permet une décharge rapide des toasts.

Réglage du thermostat

La vis de réglage du thermostat est située sur le panneau de contrôle. Le thermostat permet de régler la température de la chambre du grille-pain qui est préréglée en usine.

S'il est nécessaire de la régler, suivez la procédure suivante.

1. Déplacez le sélecteur vers la position TOAST ou BUNS et attendez que l'appareil chauffe pendant 20 à 30 minutes.
2. Vous devez attendre que le grille-pain ait atteint sa température de fonctionnement avant de régler le thermostat.

Tournez la vis de réglage à l'aide d'un petit tournevis.

- Tournez la vis dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse des aiguilles d'une montre pour réduire la température.

NOTA: Ne pas tourner la vis de plus de 1/8ème de tour à la fois. Laisser 5 minutes s'écouler pour permettre à la température de se stabiliser.

Généralités

Le grille-pain à fentes Hatco® a été conçu pour une durabilité maximum et une performance optimum, avec un minimum d'entretien.

NOTA: Le motoréducteur à chaîne du convoyeur se lubrifie en permanence et ne nécessite pas d'entretien.

DANGER de décharge électrique:

• Mettez l'interrupteur sur « OFF » (arrêt), débranchez le cordon d'alimentation/coupez le courant au disjoncteur, et laissez refroidir l'appareil avant d'effectuer toute opération de nettoyage, de réglage ou d'entretien.
• NE PAS immerger l'appareil ni le saturer d'eau. L'appareil n'est pas étanche à l'eau. Ne pas le faire fonctionner s'il a été immergé ou saturé d'eau.
• Ne pas nettoyer à la vapeur ni utiliser trop d'eau sur l'appareil.
• Cet appareil n'est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l'appareil.
• Ne pas nettoyer l'appareil lorsqu'il est sous tension ou chaud.

Cet appareil ne contient aucune pièce réparable par l'utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au [phone].

Nettoyage quotidien

Pour préserver la finition du grille-pain, il est recommandé de passer quotidiennement un chiffon humide sur ses surfaces métalliques.

Attention

DANGER DE BRÛLURE : Retirez le bac de récupération du pain grillé ou les paniers pour les laver uniquement lorsque le grille-pain est froid.

Utiliser uniquement des produits nettoyants non abrasifs. Les produits nettoyants abrasifs peuvent rayer la finition de l'appareil, ce qui altère son apparence et le rend plus susceptible d'accumuler la saleté.

L'immersion ou la saturation de l'appareil avec de l'eau endommagera l'appareil et annulera la garantie du produit.

1. Déplacez le sélecteur vers la position OFF (O), débranchez le cordon d'alimentation/coupez le courant au disjoncteur et laissez l'unité refroidir.
2. Retirez et videz le bac de récupération du pain grillé.
3. Lavez le bac de récupération du pain grillé avec de l'eau chaude et un détergent doux. Rincez ensuite à l'eau.
4. Laissez sécher le bac de récupération du pain grillé à l'air libre avant de le replacer dans le grille-pain.
5. Essuyer la surface extérieure du grille-pain avec un chiffon humide. AVIS: Utiliser uniquement des produits nettoyants non abrasifs.
6. Essuyez l'intégralité de l'appareil à l'aide d'un chiffon doux et sec.

Nettoyage des paniers du pain grillé

Vous devez retirer les paniers du pain grillé du grille-pain régulièrement afin de les nettoyer correctement.

1. Avancez les paniers sans activer l'appareil à l'aide du bouton d'avance manuelle situé à droite de l'appareil.
2. Retirez les paniers en poussant le tendeur automatique vers l'extérieur du panier tout en tirant le panier du tendeur vers l'extérieur.
3. Les éclisses de chaîne doivent être retirées des trous du panier du pain grillé sur la partie supérieure de chaque côté des paniers.

Panier du pain grillé Tendeur automatique Barre de maintien

Retrait des paniers du pain grillé

NOTA: Ne retirez pas les barres de maintien lors du nettoyage des paniers du pain grillé.

1. Nettoyez-les à l'aide d'un chiffon doux et humide ou laissez-les tremper dans une solution douce ou dans de l'eau et du savon.
2. Replacez le panier en alignant une goupille sur chaque chaîne, en plaçant les trous de chaque côté du panier du pain grillé. La goupille de la chaîne de droite doit être placée à l'opposé de la goupille de la chaîne de gauche.
3. Pour fixer les paniers restants, avancez le convoyeur et répétez l'étape précédente. Chaque panier doit être suspendu juste en-dessous du panier précédent afin que tous les paniers soient correctement placés.

Attention

Un mauvais alignement des paniers du grille-pain peut provoquer un blocage du convoyeur. Les barres de maintien inférieures doivent être tournées vers l'extérieur et placées à plat contre les paniers. Les barres qui ne sont pas correctement placées provoqueront un arrêt du convoyeur.

La réparation de cet appareil doit être confiée exclusivement à du personnel qualifié. Les réparations par des personnes non qualifiées peuvent provoquer des décharges électriques et des brûlures.

Avertissement

DANGER DE DÉCHARGE ÉLECTRIQUE: Mettez l'interrupteur sur « OFF » (arrêt), débranchez le cordon d'alimentation/coupez le courant au disjoncteur, et laissez refroidir l'appareil avant d'effectuer toute opération de nettoyage, de réglage ou d'entretien.

Symptôme Cause Probable Solution
Pain pas assez grillé. Le bouton de réglage de la vitesse est positionné sur un réglage clair.		Placez le bouton de réglage de la vitesse sur un réglage plus foncé.
		Le réglage du thermostat est trop bas. Veuillez vous référer à « Réglage du thermostat » dans la section FONCTIONNEMENT pour plus d'informations.
		La tension d'alimentation est trop basse.	Vérifier la tension d'alimentation pour s'assurer qu'elle correspond aux caractéristiques techniques de l'appareil.
		Élément chauffant défectueux. Contacter un réparateur agréé ou Hatco pour assistance.
Pain trop grillé. Le bouton de réglage de la vitesse est positionné sur un réglage foncé.		Placez le bouton de réglage de la vitesse sur un réglage plus clair.
		Le réglage du thermostat est trop élevé. Veuillez vous référer à « Réglage du thermostat » dans la section FONCTIONNEMENT pour plus d'informations.
		La tension d'alimentation est trop haute.	Vérifier la tension d'alimentation pour s'assurer qu'elle correspond aux caractéristiques techniques de l'appareil.
L'appareil met trop de temps pour griller le pain.		Les premières fournées peuvent être plus longues car le grille-pain a besoin de temps pour chauffer au démarrage.	Attendez que le grille-pain ait atteint sa température d'utilisation avant de placer le pain.
		La tension d'alimentation est trop basse.	Vérifier la tension d'alimentation pour s'assurer qu'elle correspond aux caractéristiques techniques de l'appareil.
L'appareil ne grille que d'un côté. (Les modèles TK-135B et TK-155B sont conçus pour griller un seul côté des petits pains/bagels.)		Le sélecteur est sur la position BUNS. Placez le sélecteur en position BREAD.
		Élément chauffant défectueux. Contacter un réparateur agréé ou Hatco pour assistance.
Le grille-pain fait sauter le coupe-circuit ou le disjoncteur de fuite de terre.		Le coupe-circuit n'est pas de calibre correct pour le grille-pain.	Vérifier si le coupe-circuit est de calibre correct.
		Erreur de câblage à l'intérieur du grille-pain.	Contacter un réparateur agréé ou Hatco pour assistance.

Vous avez des questions en ce qui concerne les pannes?

Si le problème persiste, veuillez contacter l'agence d'entretien agréée Hatco la plus proche ou Hatco pour obtenir une assistance. Pour trouver l'agence d'entretien la plus proche, rendez-vous sur le site Internet de Hatco (www.hatcocorp.com) et sélectionnez le menu déroulant Support (Assistance), puis cliquez sur « Find A Service Agent » (trouver un agent d'entretien) ; ou contactez l'équipe d'entretien et de pièces détachées de Hatco :

Numéro de

téléphone: [phone]

Courriel: [e-mail]

Pieds ajustables de 102 mm (4")

Les pieds ajustables de 102 mm (4") sont disponibles en tant qu'accessoires pour tous les modèles. Respectez la procédure suivante pour installer les pieds.

Ne posez pas l'appareil sur le côté comportant le panneau de contrôle ou le bouton d'avance manuelle. L'appareil pourrait être endommagé.

1. Couchez prudemment l'appareil sur le côté.
2. Vissez les pieds réglables de 102 mm (4") dans les orifices existants destinés aux pieds sur la partie inférieure de l'appareil.
3. Une fois que tous les pieds sont fixés, remettez l'appareil droit. Cette étape nécessite deux personnes.
4. Stabilisez l'unité en tournan l'embout réglable se trouvant sur chaque pied. Réalisez ces réglages à l'aide d'une clé plate de 16 mm (5/8").

Raccourcir Rallonger Extrémité ajustable

Paniers pour gros pains

Les paniers pour gros pains sont disponibles en tant qu'accessoires pour les modèles TK-100, TK-135B, et TK-155B uniquement. Ces paniers prennent en charge les gros pains jusqu'à 140 mm (5-1/2") de diamètre.

Cache de contrôle de sécurité

Un cache de contrôle de sécurité est disponible en option pour tous les modèles (sauf pour les modèles non réglables). Le cache de contrôle de sécurité comprend un contrôle de commande, un support, un couvercle de fusible et du matériel de montage.

Prises

Les prises sont disponibles en tant qu'accessoires pour les appareils utilisant des fiches NEMA 6-20P ou NEMA 6-30P.

Supports de fixation

Les supports de fixation sont disponibles en tant qu'accessoires et permettent de fixer un grille-pain de façon sécurisée et permanente. Les supports de fixation sont installés sur les orifices de montage des pieds. Les attaches ne sont pas fournies.

Garantie, recours exclusif :

Hatco® Corporation (le Vendeur) garantit que les produits qu'elle fabrique (les Produits) seront exempts de défauts de matériaux et de fabrication dans des conditions d'utilisation et de service normales et lorsqu'ils sont stockés, entretenus et installés en stricte conformité avec les recommandations de l'usine. La seule obligation du vendeur envers la personne ou l'entité qui achète les Produits directement auprès du Vendeur (le Client) dans le cadre de cette garantie est la réparation ou le remplacement par le Vendeur ou un organisme de service autorisé par le Vendeur, à la discrétion du Vendeur, de tout Produit ou de toute pièce de celui-ci jugés défectueux par le Vendeur après examen, pendant : (i) la Durée de la garantie à compter de la date d'expédition par le Vendeur ou (ii) la Durée de la garantie à compter de la date d'enregistrement du Produit conformément aux instructions écrites du Vendeur; la durée la plus longue s'appliquant. La « Durée de la garantie » désigne les périodes spécifiques énoncées ci-dessous pour des composants spécifiques du Produit ou, si ceux-ci ne sont pas énoncés ci-dessous, une période de dix-huit (18) mois. Le crédit pour les Produits ou les pièces retournés avec l'autorisation écrite préalable du Vendeur sera soumis aux conditions indiquées sur le formulaire d'autorisation de retour de matériel du Vendeur. AUCUN CRÉDIT NE SERA ACCORDÉ POUR LES PRODUITS OU LES PIÈCES RETOURNÉS SANS AUTORISATION ÉCRITE PRÉALABLE DU VENDEUR. Les frais engagés par le Client pour retourner, remplacer ou retirer les Produits ne seront pas remboursés par le Vendeur. Si le défaut est couvert par la garantie limitée, les Produits seront réparés ou remplacés et retournés au Client, et les frais de retour seront payés par le Vendeur. La réparation ou le remplacement prévus dans les présentes est le recours exclusif du client. Toute utilisation inappropriée, modification, réparation, altération, mauvaise application, installation incorrecte, application d'une tension inappropriée, ou toute autre action ou inaction par le Client ou d'autres personnes (y compris l'utilisation de tout organisme de service non autorisé) qui, selon le seul jugement du Vendeur, affecte négativement le Produit annule cette garantie. La garantie expressément prévue dans les présentes ne peut être réclamée que par le Client et non par les clients du Client ou d'autres utilisateurs des Produits; cependant, si le Client est un revendeur d'équipement autorisé par le Vendeur, le Client peut attribuer la garantie aux clients du Client, sous réserve de toutes les limitations des présentes Conditions, et dans ce cas, la garantie sera exclusivement contrôlée par le Vendeur conformément aux présentes Conditions. CETTE GARANTIE LIMITÉE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE D'ABSENCE DE CONTREFAÇON, DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, QUI EST EXPRESSÉMENT DÉCLINÉE.

Garantie d'un (1) an pour les pièces et la main-d'œuvre, plus garantie d'un (1) an supplémentaire pour les pièces uniquement :

Éléments du grille-pain à convoyeur (enveloppe métallique) Éléments des tiroirs chauffants (enveloppe métallique) Tiroirs, roues et glissières des tiroirs chauffants Éléments du réchaud (enveloppe métallique) Éléments de présentation du réchaud (enveloppe métallique, air chauffant) Éléments des armoires de stockage (enveloppe métallique, air chauffant) Éléments de puits chauffants — séries HW, HWB et HWBI (enveloppe métallique)

Garantie de deux (2) ans pour les pièces et la main-d'œuvre :

Gamme à induction

Réchauds à induction

Garantie de remplacement d'un (1) an :

Grille-pain à éjection TPT

Garantie d'un (1) an pour les pièces et la main-d'œuvre, plus garantie de quatre (4) ans pour les pièces uniquement :

Cuves 3CS et FR

Garantie d'un (1) an pour les pièces et la main-d'œuvre, plus garantie de neuf (9) ans pour les pièces uniquement :

Cuves des appareils de chauffage d'appoint électriques Cuves des appareils de chauffage d'appoint à gaz

Garantie de quatre-vingt-dix (90) jours pour les pièces uniquement :

Pièces de rechange

Nonobstant toute disposition contraire des présentes, la garantie limitée des présentes ne couvrira pas, à la seule discrétion du vendeur, les éléments suivants, mais sans s'y limiter : ampoules à incandescence enduites, éclairages fluorescents, ampoules de lampe chauffante, ampoules halogènes enduites, ampoules de lampe chauffante halogène, ampoules au xénon, tubes de lumière DEL, composants en verre et fusibles ; défaillance du Produit au niveau de la cuve d'appoint, de l'échangeur de chaleur à tubes à ailettes ou de tout autre équipement de chauffage de l'eau causée par la formation de calcaire, l'accumulation de sédiments, une attaque chimique ou le gel.

Instructions d'enregistrement de la garantie:

L'enregistrement du produit doit être soumis dans les 90 jours à compter de la date d'expédition de notre usine pour bénéficier d'une couverture supplémentaire. L'enregistrement peut être soumis via le formulaire sur le site Web du Vendeur, via le formulaire accessible grâce au code QR sur le Produit (le cas échéant) ou en appelant le service client en fournissant les informations requises au: [phone].

CLAUSE limitative de responsabilité :

LE VENDEUR NE SERA PAS TENU RESPONSABLE DES DOMMAGES INDIRECTS, ACCESSOIRES, CONSÉCUTIFS, PUNITIFS, EXEMPLAIRES OU DÉTERMINÉS, Y COMPRIS, MAIS SANS S'Y LIMITER, LES MANQUES À GAGNER, LES COÛTS DES PRODUITS DE SUBSTITUTION OU LES FRAIS DE MAIN-D'ŒUVRE RÉSULTANT DE LA VENTE, DE L'UTILISATION OU DE L'INSTALLATION DES PRODUITS, QUE LES PRODUITS SOIENT INCORPORÉS DANS D'AUTRES PRODUITS OU EN DEVIENNENT DES COMPOSANTS, OU DE TOUTE AUTRE CAUSE QUE CE SOIT, FONDÉE SUR UNE GARANTIE (EXPRESSE OU IMPLICITE) OU AUTREMENT FONDÉE SUR UN CONTRAT, UN TORT OU TOUTE AUTRE THÉORIE DE RESPONSABILITÉ, ET INDÉPENDAMMENT DE TOUT CONSEIL OU REPRÉSENTATION QUI AURAIENT PU ÊTRE DONNÉS PAR LE VENDEUR CONCERNANT LA VENTE, L'UTILISATION OU L'INSTALLATION DES PRODUITS, MÊME SI LE VENDEUR EST CONSCIENT DE LA POSSIBILITÉ DE TELS DOMMAGES. EN AUCUN CAS, LA RESPONSABILITÉ GÉNÉRALE DU VENDEUR DÉCOULANT DE CE CONTRAT OU LIÉE À CELUI-CI NE DÉPASSERA LES MONTANTS TOTAUX PAYÉS AU VENDEUR PAR LE CLIENT POUR LES PRODUITS DANS LA PÉRIODE DE TROIS (3) MOIS PRÉCÉDANT IMMÉDIATEMENT L'ÉVÉNEMENT DONNANT LIEU À UNE RÉCLAMATION DU CLIENT. LES LIMITATIONS ÉNONCÉES DANS LES PRÉSENTES CONCERNANT LA RESPONSABILITÉ DU VENDEUR SONT VALABLES ET EXÉCUTOIRES NONOBSTANT UN MANQUEMENT À L'OBJECTIF PRINCIPAL DU RECOURS LIMITÉ SPÉCIFIÉ DANS CES CONDITIONS.

Le vendeur se réserve le droit de mettre à jour ces conditions à tout moment, à sa seule discrétion, qui deviennent obligatoires à la date de publication. Pour la version la plus récente de nos conditions de vente complètes, consultez notre site Web à l'adresse : https://www.hatcocorp.com/terms-of-sale

Jones McLeod Appl. Svc. Birmingham 205-251-0159

Tech 24 Phoenix 602-234-2443

Enregistrez votre appareil en ligne !

Lisez la section INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus d'informations.
