Type de produit	Ventilateur sur pied
Marque	Aerian
Modèle	AFP40IX
Alimentation	220-240 V ~ 50 Hz
Puissance nominale	50 W
Débit d'air maximal (F)	46,85 m³/min
Valeur de service (SV)	1,28 (m³/min)/W
Consommation en veille (PSB)	0,00 W
Niveau de puissance acoustique (LWA)	62,8 dB(A)
Vitesse maximale du souffleur (c)	2,78 m/s
Nombre de vitesses	3 (lente, moyenne, rapide)
Fonction oscillation	Oui (bouton d'oscillation)
Réglage d'inclinaison	Oui (bouton de réglage d'inclinaison)
Hauteur réglable	Oui (bague de réglage de hauteur)
Grilles de protection	Avant et arrière, non démontables après assemblage
Nettoyage	Chiffon légèrement humidifié ; ne pas immerger le moteur
Sécurité	Débrancher avant entretien ; ne pas utiliser sans grilles
Réparabilité	Câble d'alimentation remplaçable uniquement par un professionnel qualifié
Usage	Domestique uniquement

FOIRE AUX QUESTIONS - AFP40IX AERIAN

Comment assembler la base du ventilateur AFP40IX ?

Dévissez le levier de blocage, insérez le montant externe dans la base, puis serrez le levier. Réglez la hauteur en faisant glisser le montant interne et tournez la bague de réglage dans le sens horaire.

Comment installer la grille arrière et la pale ?

Placez la grille arrière sur le moteur en alignant les saillies avec les trous, puis fixez-la avec la vis et la rondelle. Faites glisser la pale sur l'arbre moteur et serrez la vis de fixation.

Peut-on utiliser le ventilateur sans les grilles de protection ?

Non, l'utilisation sans grilles est strictement interdite pour des raisons de sécurité. Les grilles ne doivent jamais être retirées après assemblage.

Comment régler la vitesse du ventilateur ?

Tournez le bouton de contrôle pour sélectionner la vitesse : position 0 = arrêt, 1 = lente, 2 = moyenne, 3 = rapide.

Comment activer l'oscillation du ventilateur ?

Appuyez sur le bouton d'oscillation situé en haut du boîtier moteur pour activer le mouvement latéral. Pour l'arrêter, relevez le bouton.

Comment nettoyer le ventilateur AFP40IX ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon légèrement humidifié, puis séchez-le. N'immergez jamais le boîtier moteur et n'utilisez pas de produits chimiques abrasifs.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée pour éviter tout danger. Ne tentez pas de le réparer vous-même.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 62,8 dB(A), ce qui correspond à un fonctionnement modéré, comparable à une conversation normale.

Le ventilateur consomme-t-il de l'énergie en veille ?

Non, la consommation en veille est de 0,00 W. Il est toutefois recommandé de débrancher l'appareil après usage pour une sécurité optimale.

Comment régler l'inclinaison du ventilateur ?

Tournez le bouton de réglage d'inclinaison situé sur la tête du ventilateur pour orienter le flux d'air vers le haut ou le bas, puis resserrez le bouton pour maintenir la position.

MODE D'EMPLOI AFP40IX AERIAN

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. - En ce qui concerne la méthode du nettoyage, référez-vous à la section "NETTOYAGE ET ENTRETIEN" en page FR-12. ❖ Avertissement ! Après l'assemblage, il est strictement interdit d'enlever les grilles de protection lors de l'entretien ou du nettoyage.

N'utilisez jamais le ventilateur sans les grilles en place.

- En ce qui concerne les informations détaillées sur l'assemblage et la façon de fixer le ventilateur avec des vis, référez-vous à la section "ASSEMBLAGE".

Une fois que la grille du ventilateur a été assemblée, il est interdit de la retirer et de la réassembler.

Instructions importantes de sécurité

• L'appareil doit toujours reposer sur une surface stable pendant qu'il fonctionne.
• Afin d'éviter les risques de dommages matériels et corporels, faites attention à ce que les parties en mouvement du ventilateur n'entrent jamais en contact avec des cheveux, rideaux, nappes ou habits amples.
• Ne faites pas fonctionner le ventilateur à proximité d'une fenêtre recouverte de buée.
• Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse à semi-conducteurs.
• Ne faites pas fonctionner le ventilateur dans une pièce où des liquides inflammables sont utilisés ou stockés.
• Débranchez toujours le ventilateur après usage.
• Éteignez et débranchez le ventilateur de la source d'alimentation avant de le déplacer et avant de le nettoyer.

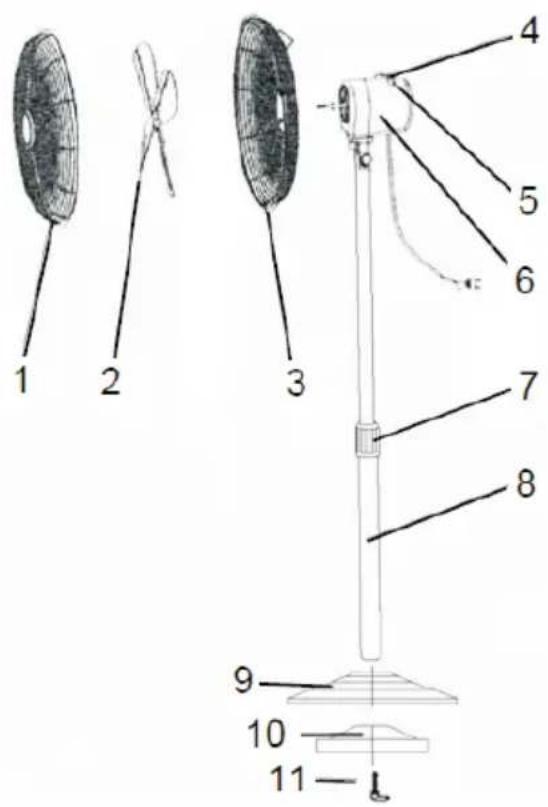

Description

1. Grille avant
2. Pale de ventilation
3. Grille arrière
4. Bouton de contrôle 5. Bouton d'oscillation
5. Boîtier du moteur 7. Bague de réglage de la hauteur
6. Montant externe 9. Base
7. Pièce supplémentaire de la base
8. Lever de blocage

Assemblage

NE BRANCHEZ PAS le câble d'alimentation du ventilateur avant que l'appareil ne soit entièrement assemblé. N'utilisez jamais le ventilateur si une pale est endommagée ou fissurée.

Montage de la base

1. Dévissez le levier de blocage de la base.
2. Insérez le montant externe dans la base et fixez-le en position en serrant le levier de blocage.
3. Faites glisser le montant interne hors du montant externe jusqu'à la hauteur désirée puis fixez cette position en tournant la bague de réglage de la hauteur dans le sens des aiguilles d'une montre.

Assemblage de la grille arrière

1. Retirez la vis et la rondelle du bloc moteur.
2. Placez la grille arrière sur l'avant du bloc moteur, en assurant de placer la poignée en haut.
3. Insérez les deux saillies de la grille arrière dans les trous du bloc moteur puis tirez la grille arrière vers le bas pour la verrouiller en place.
4. Fixez la grille arrière au bloc moteur. Insérez la rondelle et la vis puis serrez la vis.

Assemblage de la pale du ventilateur

1. Faites glisser la pale sur l'arbre d'entraînement du moteur en veillant à complètement insérer l'arbre du moteur dans la rainure de la pale.
2. Insérez la vis de fixation dans le trou de la pale du ventilateur et serrez-la.

Assemblage de la grille avant

Dévissez la petite vis et l'écrou de fixation de la grille avant. Attention!

Le crochet de la grille avant doit être placé en haut.

Alignez les trous des deux grilles, puis fixez-les solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fixez les clips pour les solidariser l'une à l'autre.

1. Placez le ventilateur sur une surface plane et stable.
2. Branchez le câble d'alimentation du ventilateur à une prise électrique murale.
3. Tournez le bouton de contrôle pour sélectionner la vitesse désirée. Pour éteindre le ventilateur, réglez le bouton de contrôle en position "0".

0 = Arrêt 1 = Vitesse lente 2 = Vitesse moyenne 3 = Vitesse rapide

1. Pour que le ventilateur oscille latéralement, appuyez sur le bouton d'oscillation situé en haut du boîtier du moteur. Pour arrêter les oscillations du ventilateur, relevez le bouton d'oscillation.

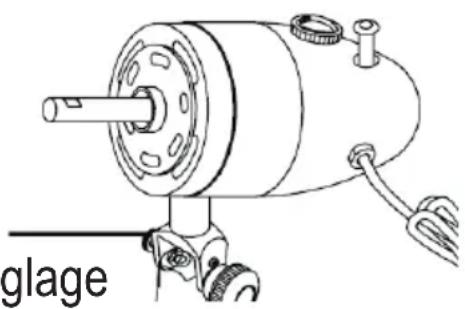

2. Réglage d'inclinaison Tournez le bouton de réglage d'inclinaison de la tête du ventilateur pour ajuster la direction du flux d'air puis resserrez le bouton.

Bouton de réglage

glage

Nettoyage et entretien

Débranchez toujours le ventilateur de la prise secteur avant de le nettoyer.

Une fois que le ventilateur est assemblé, il est interdit de démonter les grilles lors du nettoyage.

Nettoyez le ventilateur avec un chiffon légèrement humidifié, puis séchez-le.

N'immergez pas le boîtier du moteur dans de l'eau ni dans aucun autre liquide.

N'utilisez pas de nettoyant chimique ou abrasif.

Spécifications

Caractéristiques nominales: 220-240V~ 50Hz 50W

Taux maximal de flux d'air (F): 46,85 m3/min
Valeur de service (SV):	1.28 (m3/min)/W
Consommation en veille (PSB):	0,00 W
Niveau de puissance acoustique du ventilateur (LWA):	62,8 dB(A)
Vitesse maximale du souffleur (c):	2,78 mètres/sec
Norme de mesure de la valeur du service:	IEC 60879: 1986 (corr. 1992)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gène occasionnée.
