TRIPOD50 - Ventilateur AERIAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur trépied
Marque	AERIAN
Modèle	TRIPOD50
Alimentation	220-240 V ~ 50 Hz, 50 W
Puissance d'entrée	41,44 W
Débit maximum d'air	53,27 m³/min
Niveau de puissance acoustique	61,7 dB(A)
Vitesse maximale de l'air	2,79 m/s
Consommation énergétique saisonnière	13,261 kWh/a
Consommation hors tension	0,00 W
Valeur de rendement	1,29 (m³/min)/W
Vitesses	3 (lente, moyenne, rapide)
Oscillation	Oui, bouton poussoir
Réglage d'inclinaison	Oui, par vis sur le tube de support
Sécurité	Grilles de protection non amovibles en fonctionnement
Nettoyage	Chiffon légèrement humide, ne pas immerger
Utilisation	Intérieur uniquement, surface horizontale et sèche
Assemblage	Trépied, grille arrière, pales, grille avant (instructions fournies)
Âge minimum d'utilisation	8 ans sous surveillance
Poids	Non spécifié

FOIRE AUX QUESTIONS - TRIPOD50 AERIAN

Comment assembler le ventilateur TRIPOD50 ?

Assemblez d'abord le trépied en fixant les pieds avec les vis papillon. Montez ensuite la tête du ventilateur en insérant le tube de support dans le trépied, puis fixez la grille arrière, la pale et la grille avant en suivant les étapes de la notice. Ne branchez pas le ventilateur avant d'avoir terminé l'assemblage.

Quelles sont les vitesses disponibles ?

Le ventilateur propose 3 vitesses : position 1 (lente), 2 (moyenne) et 3 (rapide). L'arrêt se fait en position 0. Utilisez l'interrupteur situé sur le boîtier du moteur.

Comment activer l'oscillation ?

Poussez le bouton de contrôle de l'oscillation situé en haut du boîtier du moteur vers le bas pour activer l'oscillation. Pour l'arrêter, relevez le bouton.

Puis-je utiliser ce ventilateur en extérieur ?

Non, le TRIPOD50 est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité, cela pourrait créer un risque électrique.

Comment nettoyer le ventilateur ?

Éteignez et débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon légèrement humidifié pour essuyer les surfaces, puis séchez. N'immergez jamais le moteur dans l'eau et n'utilisez pas de nettoyants abrasifs ou chimiques.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur est sur l'une des positions de vitesse (1, 2 ou 3). Si le problème persiste, contactez un technicien qualifié ou le service après-vente Darty au 0 978 970 970.

Est-il sécuritaire pour les enfants ?

Ce ventilateur peut être utilisé par des enfants de 8 ans et plus sous surveillance. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Puis-je régler l'inclinaison du ventilateur ?

Oui, desserrez la vis sur le côté du tube de support, inclinez la tête du ventilateur à l'angle souhaité, puis resserrez la vis pour fixer la position.

Comment jeter le ventilateur en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Apportez-le dans un point de collecte local pour recyclage. Les composants électroniques doivent être traités séparément. Pour plus d'informations, contactez votre mairie ou consultez le site consignesdetri.fr.

Puis-je utiliser un variateur de vitesse externe ?

Non, n'utilisez pas ce ventilateur avec un régulateur de vitesse à semi-conducteurs. Utilisez uniquement l'interrupteur intégré pour changer les vitesses.

MODE D'EMPLOI TRIPOD50 AERIAN

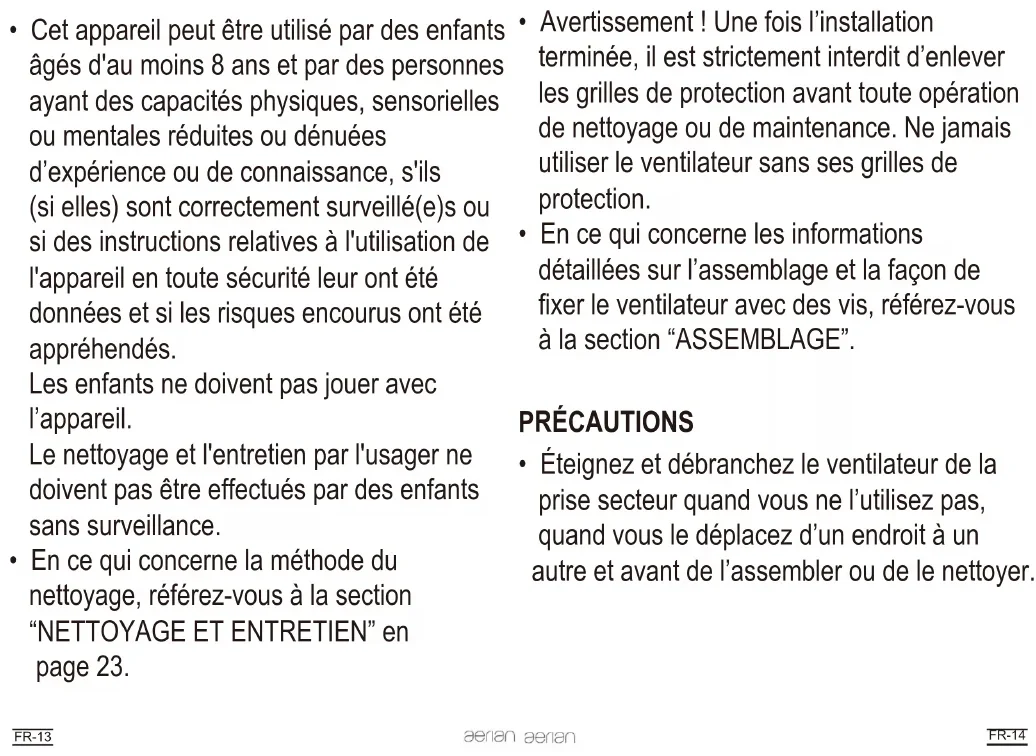

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- En ce qui concerne la méthode de nettoyage, référez-vous à la section "NETTOYAGE ET ENTRETIEN" en page 23.

• Avertissement ! Une fois l'installation terminée, il est strictement interdit d'enlever les grilles de protection avant toute opération de nettoyage ou de maintenance. Ne jamais utiliser le ventilateur sans ses grilles de protection.
• En ce qui concerne les informations détaillées sur l'assemblage et la façon de fixer le ventilateur avec des vis, référez-vous à la section "ASSEMBLAGE".

Précautions

- Éteignez et débranchez le ventilateur de la prise secteur quand vous ne l'utilisez pas, quand vous le déplacez d'un endroit à un autre et avant de l'assembler ou de le nettoyer.

• Afin de vous prémunir contre les risques de choc électrique, n'immergez pas le ventilateur, son câble d'alimentation ou sa prise dans l'eau, ni dans aucun autre liquide.
• Ne laissez pas le câble d'alimentation s'emmêler, pendre du rebord d'un banc ou d'une table, ni entrer en contact avec une surface chaude.
• Utilisez toujours l'appareil sur une surface horizontale et sèche.
• Afin d'éviter les risques de dommages matériels et corporels, faites attention à ce que les parties en mouvement du ventilateur n'entrent jamais en contact avec des cheveux, des rideaux, des nappes ou des vêtements amples.
• N'utilisez pas ce ventilateur près d'une fenêtre. La pluie et l'humidité peuvent créer un risque électrique.
• Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse à semi-conducteurs.
• N'utilisez pas ce ventilateur dans une pièce où des liquides inflammables sont utilisés ou stockés.
• Cet appareil n'est pas destiné à une utilisation en plein air.
• N'essayez jamais de réparer cet appareil vous-même. Contactez un technicien qualifié ou le magasin d'achat de l'appareil pour faire effectuer toutes les réparations et opérations de maintenance.

Assemblage

NE BRANCHEZ PAS le ventilateur avant de l'avoir entièrement assemblé.

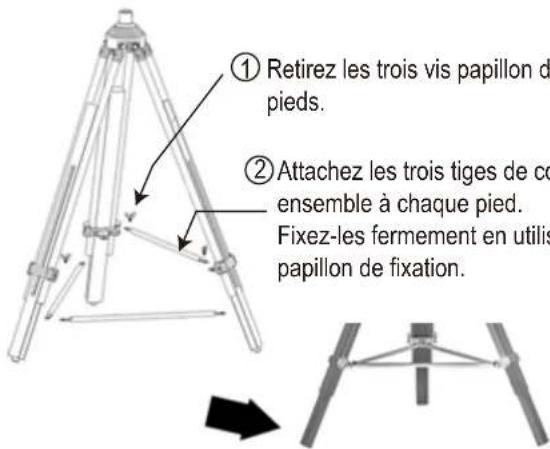

Assemblage du trépied

① Retirez les trois vis papillon de pieds. ② Attachez les trois tiges de co-ensemble à chaque pied. Fixez-les fermement en utilis papillon de fixation.

Montage de la tête du ventilateur

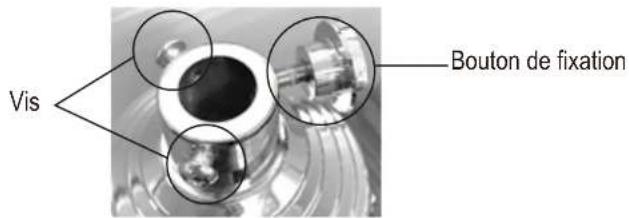

1. Desserrer 2 vis et le bouton de fixation sur le dessus du trépied.

Vis Bouton de fixation

1. Insérez le tube de support de la tête du ventilateur dans le trou situé en haut du trépied assemblé.

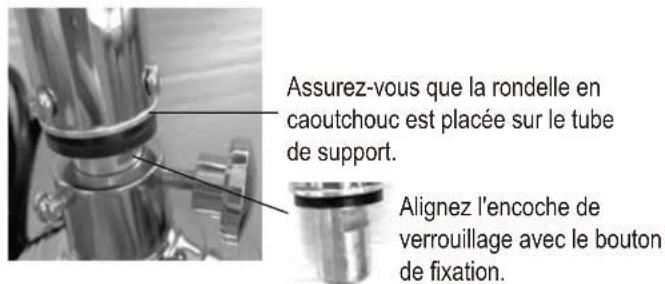

Assurez-vous que la rondelle en caoutchouc est placée sur le tube de support. Alignez l'encoche de verrouillage avec le bouton de fixation.

1. Serrez le bouton de fixation et les 2 vis pour fixer la tête du ventilateur.

Assemblage de la grille arrière

1. Dévissez la vis de fixation de la grille arrière à l'avant du moteur.

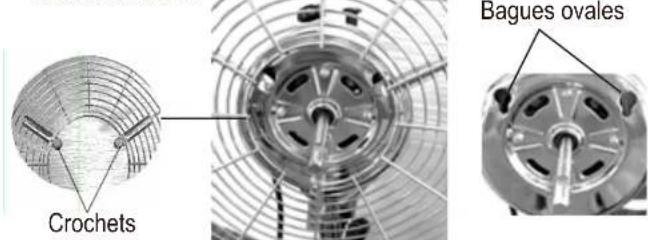

1. Insérez les deux crochets de la grille arrière dans les deux bagues ovales du moteur. Faites-les glisser vers le bas jusqu'à ce qu'ils soient sécurisés.

1. Alignez le troisième crochet de la grille arrière avec le trou de vis du moteur et fixez-le en serrant la vis.

-Serrez la vis pour fixer la grille arrière.

Assemblage des pales

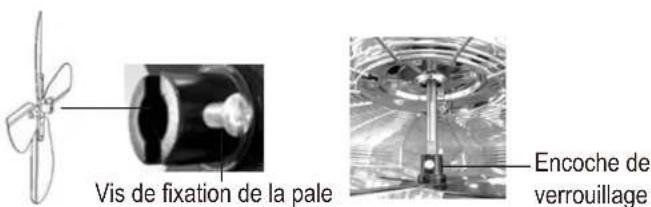

1. Desserrez la vis de fixation de la pale à l'arrière de la pale du ventilateur.
2. Faites glisser la pale du ventilateur sur l'arbre du moteur.
3. Alignez la vis de fixation de la pale avec l'encoche de verrouillage de l'arbre du moteur. Serrez la vis pour fixer fermement la pale du ventilateur.

Vis de fixation de la pale Encoche de verrouillage

Assemblage de la grille avant

1. Retirez la vis et l'écrou de fixation de la grille avant.
2. Placez le crochet de la grille avant sur la partie supérieure de la grille arrière.
3. Fermez les clips de maintien. Vérifiez que les trous de vis sur la grille avant et sur la grille arrière sont alignés.
4. Utilisez la vis de fixation de la grille pour fixer la grille avant et la grille arrière. Resserrez avec l'écrou.

-Crochet

1. Branchez le ventilateur.
2. Mettez le ventilateur en marche à l'aide de l'interrupteur de vitesse situé sur le boîtier du moteur.

0 - Arrêt

1 - Vitesse lente 2 - Vitesse moyenne 3 - Vitesse rapide

1. Angles d'inclinaison :

Vous pouvez desserrer la vis sur le côté du tube de support pour régler le ventilateur sur l'angle souhaité. Serrez ensuite la vis.

1. Oscillation

Pour activer la fonction d'oscillation, poussez le bouton de contrôle de l'oscillation situé en haut du boîtier du moteur. Pour arrêter les oscillations du ventilateur, relevez le bouton de contrôle de l'oscillation.

Relevez le bouton pour arrêter l'oscillation Baissez le bouton pour activer l'oscillation

Nettoyage et entretien

Éteignez le ventilateur et débranchez-le toujours de la prise secteur avant de le nettoyer.

Une fois que le ventilateur est assemblé, il est interdit de démonter les grilles.

Nettoyez le ventilateur avec un chiffon légèrement humidifié, puis séchez-le.

N'immergez pas le boîtier du moteur dans de l'eau ni dans aucun autre liquide.

N'utilisez pas de nettoyant chimique ou abrasif.

Spécifications

Caractéristiques nominales : 220-240V~ 50Hz 50 W

Description	Symbole	Valeur	Unité
Débit maximum du ventilateur	F m3/min	53.27
Puissance d'entrée du ventilateur	P	41.44	W
Valeur de rendement	Sv	1.29	(m3/min)/ W
Consommation d'énergie en mode veille	P38	-	W
Consommation d'énergie hors tension	Porr	0.00	W
Niveau de puissance acoustique du ventilateur	LWA	61.7	dB(A)
Vitesse maximale de l'air	C	2.79	meters/sec
Consommation d'énergie saisonnière	Q	13.261	kWh/a
Norme de mesure pour la valeur de rendement	IEC 60879:1986 (corr.1992)
Coordonnées pour obtenir de plus amples informations	Etablissements Darty & fils ©129 Avenue Gallieni, 93140 Bondy, FranceSite Web: www.darty.com

Mise au rebut

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage.

Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline vanden borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

PENSEZ AU TRI! ENSEMBLE RÉDUSONS L'IMPACT ENVIRONNEMENTAL DES EMBALLAGES BARQUETTE ET FILM PLASTIQUE À JETER BOÎTES CARTON À RECYCLER CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRIFR

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée.

Établissements Darty & fils ©,

129 Avenue Gallieni, 93140 Bondy, France 12/11/2019

Déclaration UE de Conformité

Description du produit :

Modèle numéro - Référence commerciale : TRIPOD50

/Modelnummer / Numéro de modèle /

Numéro de modèle :

Nous déclarons que le produit ci-dessus a été évalué et jugé conforme aux dispositions des directives et des normes européennes énumérées ci-après:

Le responsable de cette déclaration est :

Nom : Hervé HEDOUIS
