Type de produit	Dynamo de roue
Marque	Shimano
Modèle	DHT80003D
Puissance nominale	1,5 W (pour éclairage DEL)
Utilisation prévue	Alimentation de l'éclairage avant et arrière du vélo
Installation	Sur fourche avant, côté droit (sens de la marche)
Branchement	Borne de branchement et cordon
Matière	Métal, plastique
Pays de fabrication	Japon
Sécurité	Ne pas toucher les bornes pendant le fonctionnement ; ne pas démonter
Entretien	Vérifier le serrage des roues et le fonctionnement de l'éclairage avant chaque utilisation
Réparabilité	Confier au revendeur ou à un mécanicien professionnel ; manuel revendeur disponible sur si.shimano.com
Garantie	Garantie limitée (hors usure normale)
Poids total recommandé	Respecter le poids total indiqué sur le corps du moyeu
Compatibilité	Éclairage DEL uniquement

FOIRE AUX QUESTIONS - DHT80003D SHIMANO

Où installer le moyeu-dynamo DHT80003D sur le vélo ?

Il doit être installé sur la fourche avant, avec le côté de la borne de branchement à droite en regardant vers l'avant du vélo. Une installation à gauche peut causer des problèmes de rotation.

Quel type d'éclairage puis-je utiliser avec ce dynamo ?

Ce moyeu-dynamo de 1,5 W est conçu uniquement pour les éclairages à DEL. Ne pas utiliser avec d'autres types d'ampoules.

Comment brancher le dynamo aux lumières ?

Connectez le cordon depuis la borne de branchement du moyeu aux feux avant et arrière. Assurez-vous que la connexion est correcte avant de rouler.

Le dynamo fonctionne-t-il par temps de pluie ?

Oui, le moyeu-dynamo est conçu pour une utilisation en extérieur. Cependant, évitez de toucher les bornes lorsqu'elles sont mouillées pour prévenir les chocs électriques.

Puis-je démonter le moyeu-dynamo moi-même ?

Non, ne démontez jamais le moyeu. Cela pourrait entraîner des dysfonctionnements et des accidents. Pour toute réparation, consultez un revendeur ou un mécanicien professionnel.

Quel est le poids maximum supporté par le vélo avec ce moyeu ?

Respectez le poids total (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Un dépassement peut réduire l'efficacité du freinage, et un poids inférieur peut provoquer un blocage de roue.

Comment vérifier que le moyeu-dynamo fonctionne avant de partir ?

Faites tourner la roue avant et vérifiez que l'éclairage avant et arrière s'allume. Écoutez aussi pour détecter d'éventuels bruits anormaux provenant du moyeu.

Où trouver le manuel d'installation détaillé ?

Le manuel du revendeur pour les mécaniciens professionnels est disponible sur https://si.shimano.com. La notice d'utilisation est également téléchargeable au format PDF.

Le moyeu-dynamo est-il compatible avec n'importe quelle fourche ?

Il est conçu pour les fourches avant standard. Assurez-vous que la distance entre les pattes de fourche et l'axe du moyeu correspondent. Consultez un revendeur en cas de doute.

Que faire en cas de dysfonctionnement de l'éclairage ?

Vérifiez d'abord les connexions et l'état des fils. Si le problème persiste, rendez-vous au lieu d'achat ou chez un distributeur agréé. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI DHT80003D SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

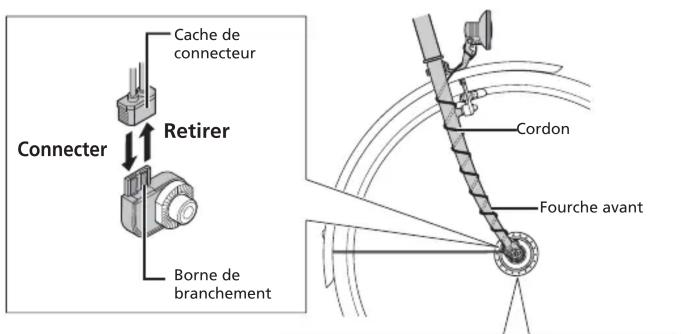

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant

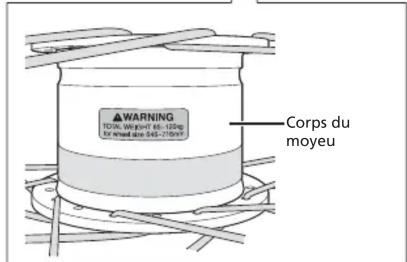

WARNING TOOL WEIGHT 68-125g EX HEAD DUE 044-173/07 Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
