Deore XT DHT7801N - Dynamo de roue SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moyeu dynamo
Marque	SHIMANO
Modèle	Deore XT DHT7801N
Utilisation	Éclairage avant et arrière d'un vélo
Puissance nominale	1,5 W
Tension de sortie	6 V (approximatif)
Type d'éclairage compatible	Éclairage DEL
Poids approximatif	Environ 500 g
Installation	Côté droit de la fourche avant (sens de marche)
Poids total vélo autorisé	68-125 kg (indiqué sur le corps)
Fonction modulateur de puissance	Intégré pour limiter le freinage excessif selon le poids total
Inspections régulières	Vérifier fixation des roues, allumage éclairage, bruits anormaux
Entretien	Nettoyage extérieur avec un chiffon sec
Pièces détachées et réparabilité	Contacter le lieu d'achat ou distributeur
Garantie	Ne couvre pas l'usure naturelle
Documents disponibles	Mode d'emploi et manuel revendeur sur si.shimano.com
Sécurité	Ne pas toucher les bornes en rotation – risque de choc électrique
Modifications interdites	Ne pas démonter ou modifier le produit

FOIRE AUX QUESTIONS - Deore XT DHT7801N SHIMANO

Comment installer le moyeu dynamo Shimano Deore XT DHT7801N ?

Installez le moyeu sur la fourche avant de manière à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Une installation à gauche peut provoquer des problèmes de rotation.

Quelle puissance d'éclairage puis-je utiliser avec ce dynamo ?

Ce moyeu dynamo produit 1,5 W et doit être utilisé exclusivement avec un éclairage DEL. Ne pas utiliser avec des ampoules halogènes ou autres.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez que la borne de branchement est correctement connectée. Inspectez les câbles et l'éclairage. Si le problème persiste, contactez un revendeur.

Comment entretenir le moyeu dynamo ?

Un nettoyage extérieur avec un chiffon sec suffit. Ne pas utiliser de solvants. Vérifiez régulièrement la fixation des roues et l'absence de bruits anormaux.

Y a-t-il des précautions de sécurité importantes ?

Ne touchez pas les bornes lorsque la roue tourne – risque de choc électrique. Ne dépassez pas le poids total indiqué (68-125 kg). Ne démontez pas le moyeu.

Puis-je utiliser ce dynamo avec des freins à disque ?

Le moyeu dynamo Deore XT est conçu pour une utilisation avec des freins sur jante (V-brake). Pour les freins à disque, vérifiez la compatibilité avec le manuel du frein.

Quel est le poids total maximum supporté par ce moyeu ?

Le poids total (vélo + cycliste + bagages) ne doit pas dépasser la plage indiquée sur le corps du moyeu, généralement 68-125 kg. Un dépassement peut affecter le freinage.

Où puis-je trouver le manuel complet ?

Le mode d'emploi est disponible en téléchargement sur notice-facile.com. Le manuel revendeur détaillé se trouve sur si.shimano.com.

Puis-je réparer moi-même le moyeu en cas de panne ?

Il est interdit de démonter ou modifier le moyeu, car cela peut entraîner un dysfonctionnement et des blessures. Contactez un revendeur agréé pour toute réparation.

Que faire en cas de bruit anormal provenant du moyeu ?

Arrêtez immédiatement d'utiliser le vélo et vérifiez la fixation de la roue. Si le bruit persiste, consultez un mécanicien vélo professionnel ou contactez le distributeur.

MODE D'EMPLOI Deore XT DHT7801N SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

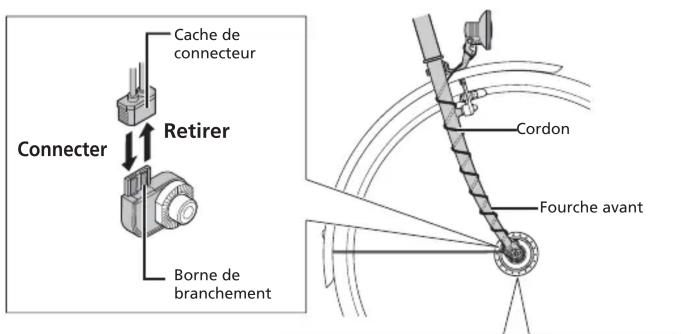

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant

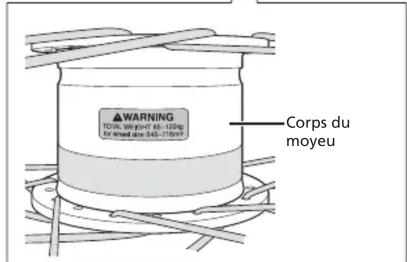

WARNING TOTAL WEIGHT 68-125kg EX HEAD DUE 049-173/07 Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
