Alfine DHS701 - Dynamo de roue SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dynamo de roue (moyeu dynamo)
Marque	SHIMANO
Modèle	Alfine DHS701
Catégorie	Dynamo de roue
Usage	Éclairage de vélo avant et arrière
Puissance nominale	1,5 W
Tension de sortie	6 V (estimation)
Type d'éclairage compatible	DEL (LED)
Modulateur de puissance	Intégré (limite la force de freinage)
Poids total admissible (vélo + cycliste + bagages)	Reportez-vous au marquage sur le corps du moyeu
Matériau du corps	Aluminium (estimation)
Poids du moyeu	Environ 500 g (estimation)
Diamètre de roue compatible	Standard (700c, 26 pouces)
Entraxe (O.L.D.)	100 mm (standard)
Côté d'installation	Côté droit (sens de la marche)
Connecteur	Borne de branchement avec cache de protection
Fonctions principales	Alimentation de l'éclairage avant/arrière, modulation de puissance de freinage
Sécurité	Ne pas démonter, ne pas toucher les bornes en fonctionnement
Entretien	Inspection visuelle régulière, nettoyage avec un chiffon sec
Réparabilité	Pièces détachées disponibles chez les revendeurs agréés
Garantie	Garantie limitée (hors usure normale et vieillissement)
Notice complète	Disponible sur https://si.shimano.com

FOIRE AUX QUESTIONS - Alfine DHS701 SHIMANO

Comment installer le moyeu dynamo Alfine DHS701 sur mon vélo ?

Installez le moyeu sur la fourche avant de manière à ce que la borne de branchement soit à droite (sens de la marche). Serrez bien les écrous. Consultez le manuel du revendeur sur si.shimano.com pour les détails.

Quel type d'éclairage est compatible avec ce dynamo ?

Ce moyeu dynamo de 1,5 W est conçu pour un éclairage DEL (LED) uniquement. N'utilisez pas d'ampoules à incandescence.

Où trouver le poids total admissible pour mon vélo ?

Le poids total maximal (vélo + cycliste + bagages) est indiqué sur le corps du moyeu. Ne dépassez pas cette valeur.

À quoi sert le modulateur de puissance intégré ?

Le modulateur de puissance limite une force de freinage excessive. Il ajuste le freinage en fonction du poids total du vélo pour éviter le blocage de la roue.

Puis-je utiliser des lumières non-LED avec ce dynamo ?

Non, l'utilisation de lumières non-LED peut endommager le système. Utilisez exclusivement des feux à DEL compatibles 6V.

Comment entretenir le moyeu dynamo ?

Avant chaque sortie, vérifiez que les roues sont bien serrées, que l'éclairage s'allume et qu'aucun bruit anormal ne provient du moyeu. Nettoyez avec un chiffon sec.

Le moyeu Alfine DHS701 est-il compatible avec les freins à disque ?

Ce modèle est un moyeu dynamo sans fixation pour frein à disque. Il est conçu pour des freins à patins ou à rétropédalage.

Que faire si l'éclairage clignote ou ne s'allume pas ?

Vérifiez la connexion de la borne de branchement et l'état des câbles. Assurez-vous que les feux sont bien fixés et compatibles. Si le problème persiste, consultez un revendeur.

Est-il possible de démonter le moyeu pour le réparer ?

Ne démontez et ne modifiez jamais le produit, cela pourrait entraîner un dysfonctionnement et un risque de chute. Pour toute réparation, contactez un distributeur agréé.

Où puis-je trouver la notice complète en français ?

La notice est disponible en téléchargement gratuit sur notice-facile.com et sur le site officiel de Shimano : https://si.shimano.com.

MODE D'EMPLOI Alfine DHS701 SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

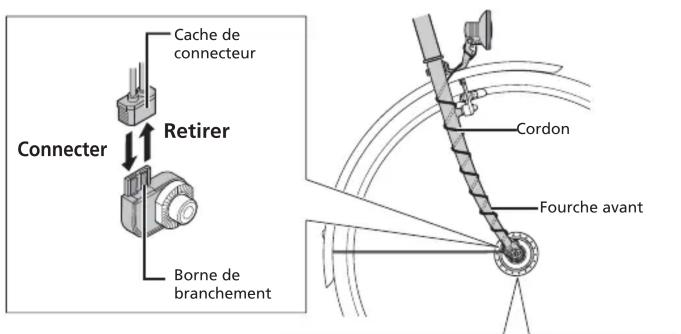

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant

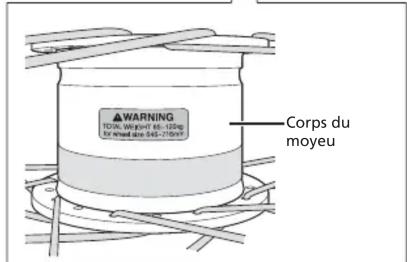

WARNING TOUL WEIGHT 68-125g EX HEAD SIZE 640-1750mm Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
