DH3D80 - Dynamo de roue SHIMANO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dynamo Shimano DH3D80, puissance de sortie 3W, tension 6V, compatible avec éclairage LED.
Utilisation	Conçue pour les vélos de ville, idéale pour les trajets quotidiens et les balades nocturnes.
Maintenance et réparation	Vérifier régulièrement le câblage et les connexions, lubrifier les roulements si nécessaire.
Sécurité	Assurez-vous que le système est correctement installé pour éviter les courts-circuits.
Informations générales	Produit léger, facile à installer, compatible avec la plupart des moyeux de vélo.

FOIRE AUX QUESTIONS - DH3D80 SHIMANO

Comment installer la dynamo SHIMANO DH3D80 sur mon vélo ?

Pour installer la dynamo SHIMANO DH3D80, commencez par fixer le support de la dynamo au cadre de votre vélo. Assurez-vous que la dynamo est bien alignée avec le pneu. Serrez les vis pour un maintien sécurisé. Ensuite, connectez les fils de la dynamo à votre système d'éclairage.

La dynamo ne produit pas de courant, que faire ?

Vérifiez d'abord que la dynamo est correctement installée et bien en contact avec le pneu. Assurez-vous également que les connexions électriques sont bien faites. Si le problème persiste, il se peut que la dynamo soit défectueuse ou endommagée.

Quel type d'éclairage puis-je utiliser avec la dynamo SHIMANO DH3D80 ?

La dynamo SHIMANO DH3D80 est compatible avec des éclairages à LED et halogènes. Assurez-vous que l'éclairage que vous choisissez est conçu pour fonctionner avec une dynamo afin d'éviter tout dommage.

Est-ce que la dynamo SHIMANO DH3D80 est étanche ?

La dynamo SHIMANO DH3D80 est conçue pour résister à des conditions météorologiques normales, mais il est conseillé de ne pas l'exposer à des conditions extrêmes ou à une immersion prolongée dans l'eau.

Comment entretenir ma dynamo SHIMANO DH3D80 ?

Pour entretenir votre dynamo, nettoyez régulièrement la zone de contact avec le pneu pour éviter l'accumulation de saleté. Vérifiez également les connexions électriques et serrez les vis si nécessaire.

La dynamo fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit peut être normal, surtout si la dynamo est en contact avec le pneu. Cependant, si le bruit est fort ou inhabituel, vérifiez l'installation et assurez-vous qu'il n'y a pas de pièces desserrées ou endommagées.

Où puis-je acheter des pièces de rechange pour la dynamo SHIMANO DH3D80 ?

Les pièces de rechange pour la dynamo SHIMANO DH3D80 peuvent être achetées auprès des revendeurs agréés SHIMANO, dans les magasins de vélo spécialisés ou en ligne sur des sites de vente de pièces de vélo.

Quel est le voltage de sortie de la dynamo SHIMANO DH3D80 ?

La dynamo SHIMANO DH3D80 produit une tension de sortie de 6V, ce qui est standard pour la plupart des systèmes d'éclairage de vélo.

MODE D'EMPLOI DH3D80 SHIMANO

Des manuels de l'utilisateur sont disponibles dans d'autres langues à :

https://si.shimano.com

Mise en GARDE importante

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l'équipement et la zone de travail.

Avertissement

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• Assurez-vous que les roues sont bien serrées avant d'utiliser le vélo. La roue peut se détacher, etc. et entraîner des blessures graves suite à une chute.
• Ne dépassez pas le poids total du vélo (vélo + cycliste + bagages) indiqué sur le corps du moyeu. Si le poids total du vélo est indiqué sur le corps du moyeu, le modulateur de puissance qui limite une puissance de freinage excessive est intégré. Si le poids total du vélo dépasse la plage recommandée, le freinage peut être insuffisant. S'il est en dessous de cette plage, le freinage sera trop efficace, la roue peut alors se bloquer et vous risquez de tomber du vélo. Assurez-vous de comprendre complètement les performances du modulateur de puissance avant de l'utiliser. Le modulateur de puissance n'est pas un dispositif anti-blocage de la roue.
• Assurez-vous que vous pouvez allumer l'éclairage avant et arrière avant d'utiliser le vélo.

Attention

- Lorsque vous roulez ou que vous faites tourner les roues, ne touchez jamais les bornes de branchement du moyeu-dynamo. Sinon, un choc électrique risque de se produire.

Remarque

• Assurez-vous d'installer le moyeu-dynamo sur la fourche avant de façon à ce que le côté avec la borne de branchement se trouve à droite en regardant vers l'avant du vélo. Si il est installé du côté gauche, des problèmes de rotation peuvent survenir en roulant.
• Vérifiez que la borne de branchement du moyeu-dynamo est correctement connectée avant d'utiliser le moyeu-dynamo.
• Reportez-vous également au mode d'emploi du frein.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement. * Le moyeu-dynamo 1,5 W ne doit être utilisé que pour un éclairage DEL.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que les roues sont bien fixées ?
• Est-ce que l'éclairage s'allume ?
• Est-ce qu'un bruit anormal provient de l'intérieur du moyeu ?

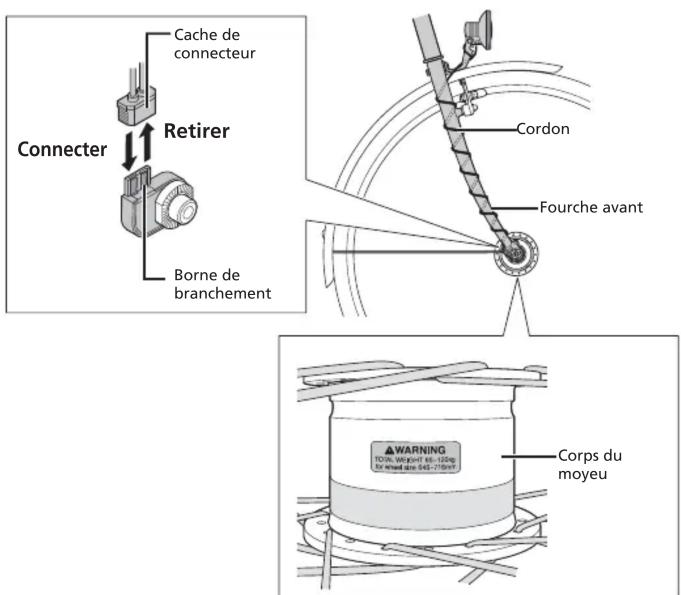

Noms des pièces

Cache de connecteur Retirer Connector Borne de branchement Cordon Fourche avant WARNING TOS, weight 60-120g Or moutier 542-7097 Corps du moyeu

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis.
