S25 - Unite Centrale Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Boîtier ATX, compatibilité avec les cartes mères ATX, Micro-ATX, Mini-ITX
Dimensions	Dimensions extérieures : 450 mm (H) x 200 mm (L) x 480 mm (P)
Poids	Poids net : environ 8 kg
Matériaux	Acier, plastique, panneaux en verre trempé (selon le modèle)
Refroidissement	Support pour plusieurs ventilateurs, possibilité d'installation de radiateurs pour watercooling
Connectivité	Ports USB 3.0, USB 2.0, connecteurs audio en façade
Utilisation	Conçu pour les gamers et les utilisateurs de PC hautes performances
Maintenance	Filtres à poussière amovibles, accès facile aux composants internes
Sécurité	Conception robuste, protection contre les surchauffes
Informations générales	Garantie constructeur de 2 ans, disponibilité de pièces de rechange

FOIRE AUX QUESTIONS - S25 Sharkoon

Comment installer le Sharkoon S25 ?

Pour installer le Sharkoon S25, ouvrez le boîtier en dévissant les vis situées à l'arrière. Insérez votre carte mère en alignant les trous de montage avec les entretoises, puis vissez-la en place. Installez ensuite l'alimentation, les disques durs et les autres composants selon vos besoins.

Le Sharkoon S25 supporte-t-il les disques durs SSD ?

Oui, le Sharkoon S25 prend en charge les disques durs SSD ainsi que les disques durs traditionnels de 3,5 pouces et 2,5 pouces.

Quelle est la taille maximale de la carte graphique que je peux installer dans le Sharkoon S25 ?

Le Sharkoon S25 peut accueillir des cartes graphiques jusqu'à 390 mm de long, ce qui permet d'installer la plupart des modèles disponibles sur le marché.

Comment améliorer le refroidissement du Sharkoon S25 ?

Pour améliorer le refroidissement, vous pouvez installer jusqu'à trois ventilateurs de 120 mm à l'avant et un ventilateur de 120 mm à l'arrière du boîtier. Assurez-vous également que le flux d'air n'est pas obstrué.

Le Sharkoon S25 est-il compatible avec les systèmes de refroidissement liquide ?

Oui, le Sharkoon S25 est compatible avec les systèmes de refroidissement liquide. Vous pouvez installer un radiateur de 240 mm à l'avant si l'espace le permet.

Comment accéder aux ports USB du Sharkoon S25 ?

Les ports USB du Sharkoon S25 sont situés à l'avant du boîtier. Ils sont facilement accessibles pour connecter vos périphériques.

Quels types de câbles d'alimentation sont nécessaires pour le Sharkoon S25 ?

Le Sharkoon S25 nécessite des câbles d'alimentation standard ATX pour alimenter la carte mère, ainsi que des câbles SATA pour les disques durs et SSD.

Comment nettoyer l'intérieur du Sharkoon S25 ?

Pour nettoyer l'intérieur du Sharkoon S25, débranchez-le et ouvrez le boîtier. Utilisez un chiffon doux et un aspirateur à faible puissance pour enlever la poussière des composants. Évitez d'utiliser de l'eau ou des produits chimiques.

MODE D'EMPLOI S25 Sharkoon

Sharkoon

markoon S25

Manual | Anleitung | Manuel | Manuale dell'utente Handleiding | Instrukcja | Használati útmutató | Manuál Руководство пользователя | El Kitabi | 使用手冊 | マニュアル

Sharkoon

Sharkoon Technologies GmbH | Grüninger Weg 48 | 35415 Pohlheim | Germany

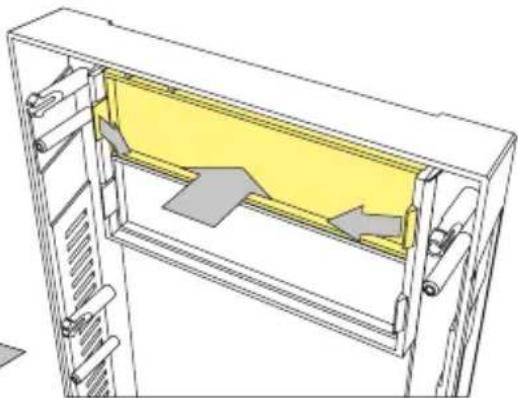

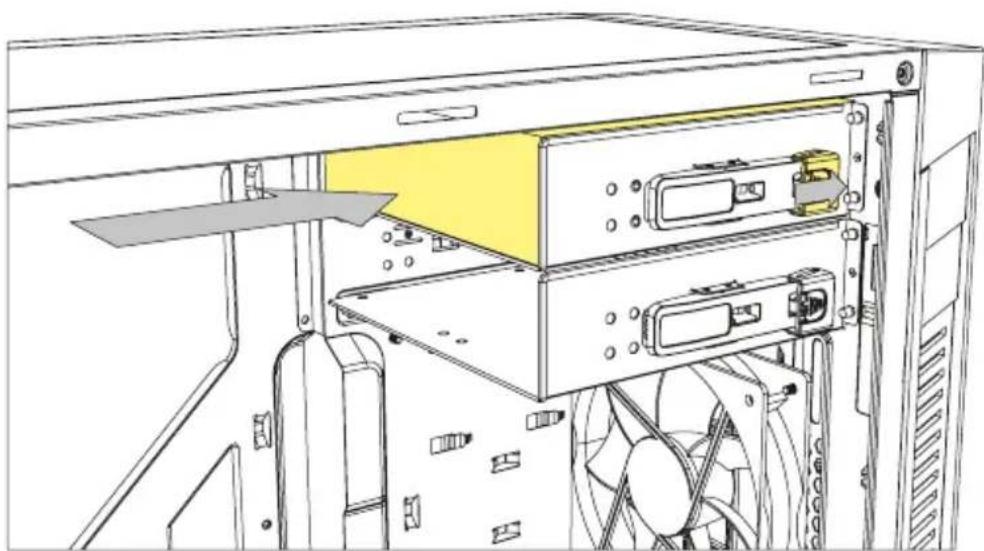

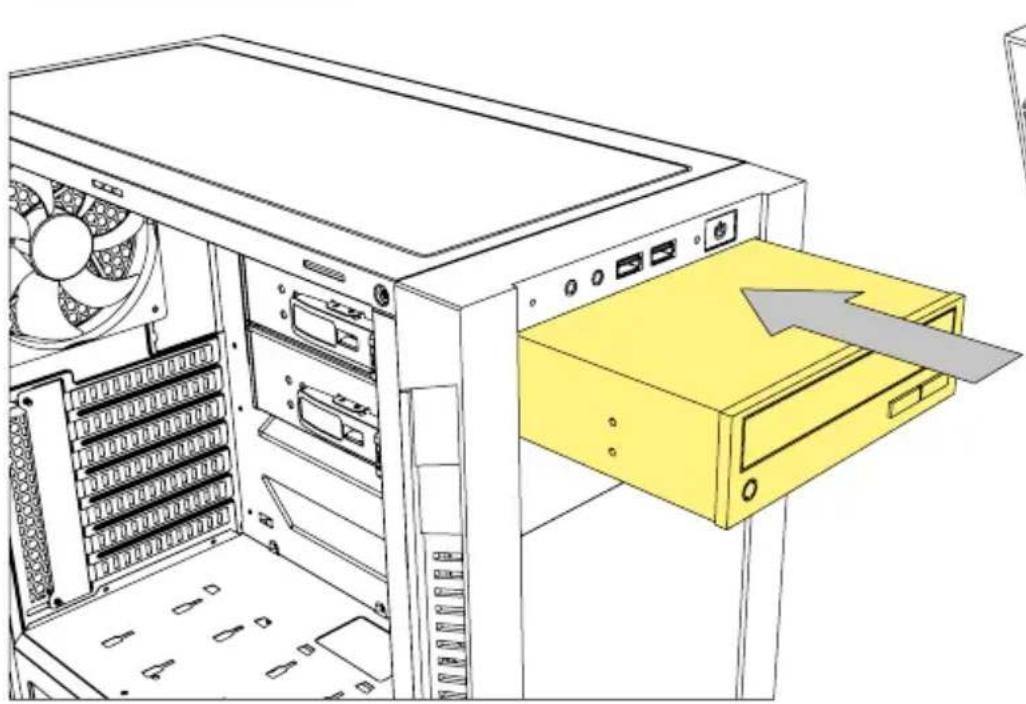

5.25" Device Installation

• Einbau 5,25"-Laufwerk
  • Installation du périphérique 5,25"
  • Installazione unità da 5,25"
• Instalación de dispositivo 5,25"
• 5,25" Instalação de dispositivo
  • Installatie 5,25" apparaat
• 5,25" montaż urządzeń

• 5,25" eszköz beszerelhetőség
• Instalace 5,25" jednotky
• Установка устройства 5,25"
• 5,25" cihaz kurulumu
- 5.25" 裝置安裝
- 5.25 インチデバイスの取付け

Diagram of a computer tower showing internal drive and storage unit with an arrow pointing to the folder (no text or symbols present)

Technical diagram of a mechanical assembly with directional arrows indicating movement or force (no text or symbols present)

Technical line drawing of a computer tower internal structure showing drive, ventilation fan, and rack (no text or symbols)

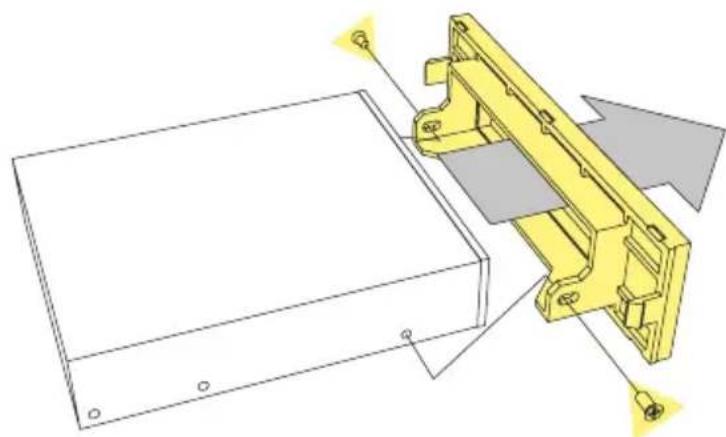

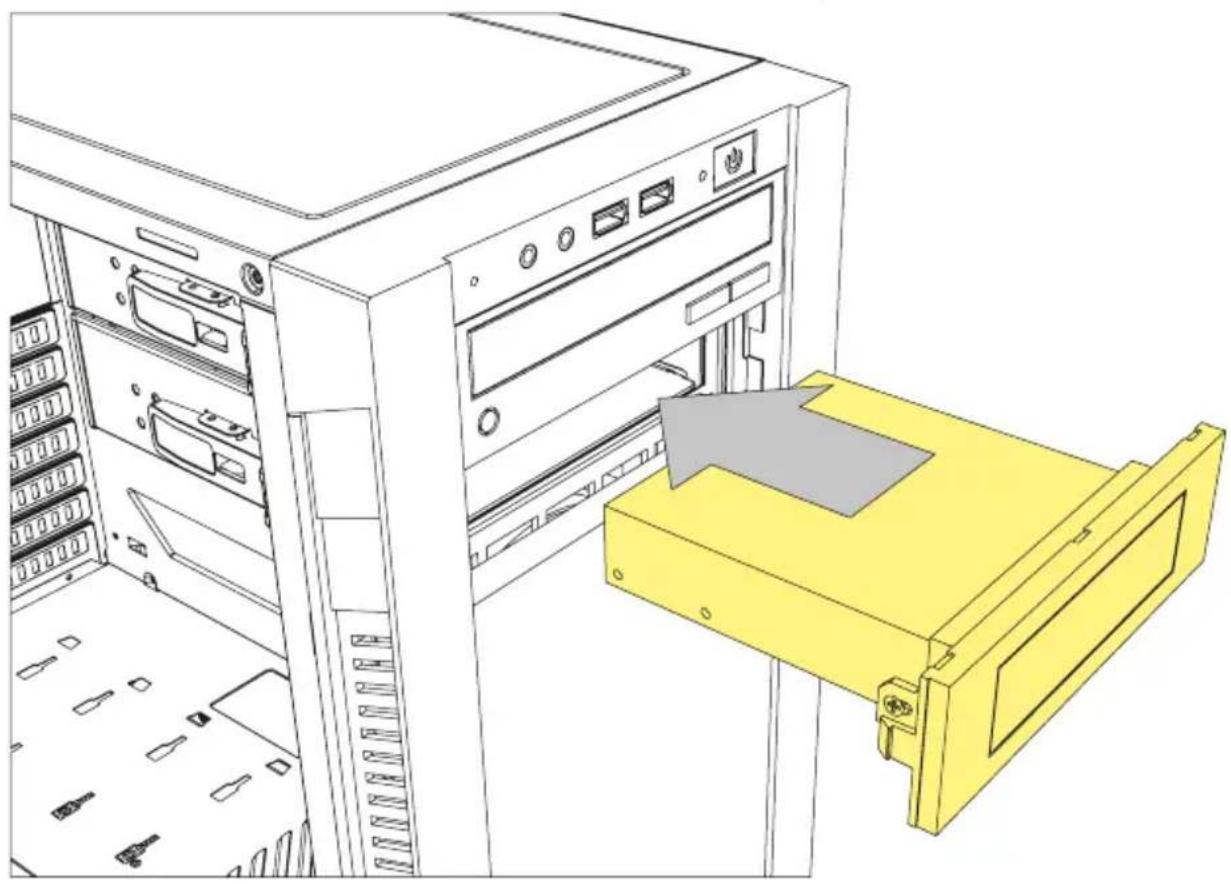

3.5" External Device Installation

• Einbau 3,5"-Laufwerk (Extern)
- Installation du périphérique externe de 3,5"
• Installazione unità esterna da 3,5"
- Instalación externa de dispositivo 3,5"
- Instalação de dispositivo externo 3,5"
• Installatie 3,5" apparaat (extern)
• 3.5" zewnętrzny montaż urządzeń

• 3,5" külső eszköz beszerelhetőség
• Instalace externí 3,5" jednotky
- Установка HDD 3,5"
• 3.5" harici cihaz kurulumu
- 3.5"外接装置安装
- 3.5 インチ外付けデバイスの取付け

Technical line drawing of a mechanical assembly with yellow components and mounting holes (no text or symbols)

Line drawing of a desktop computer tower with an open drive and a yellow rack, showing internal components (no text or symbols)

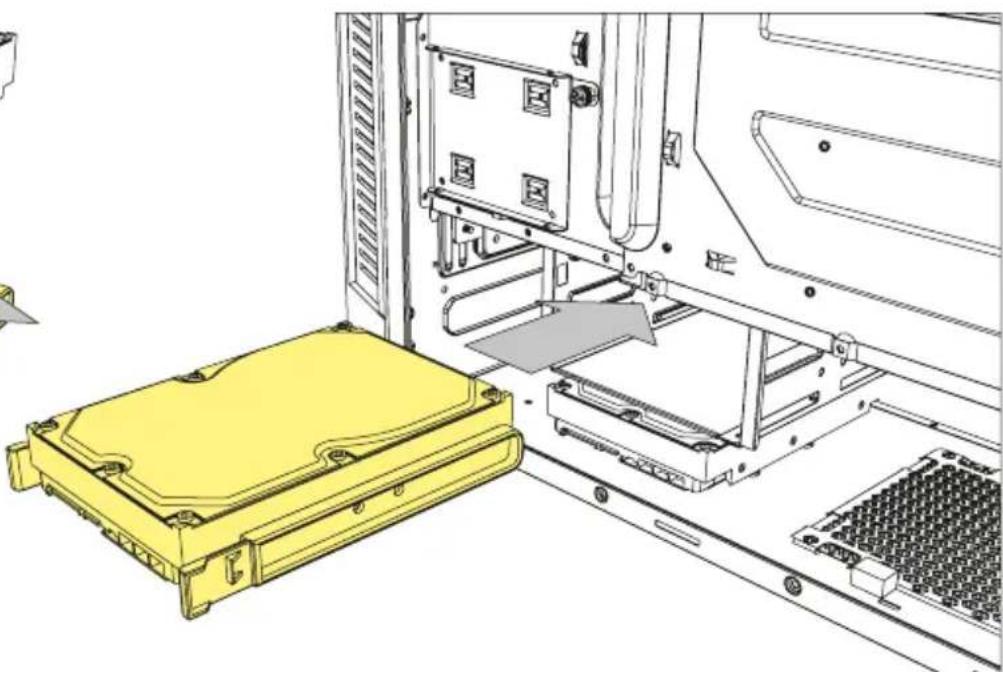

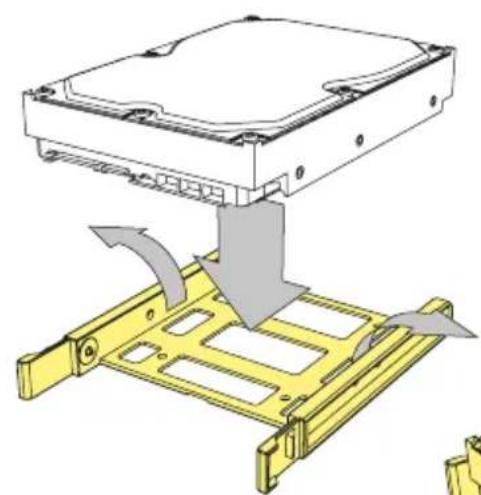

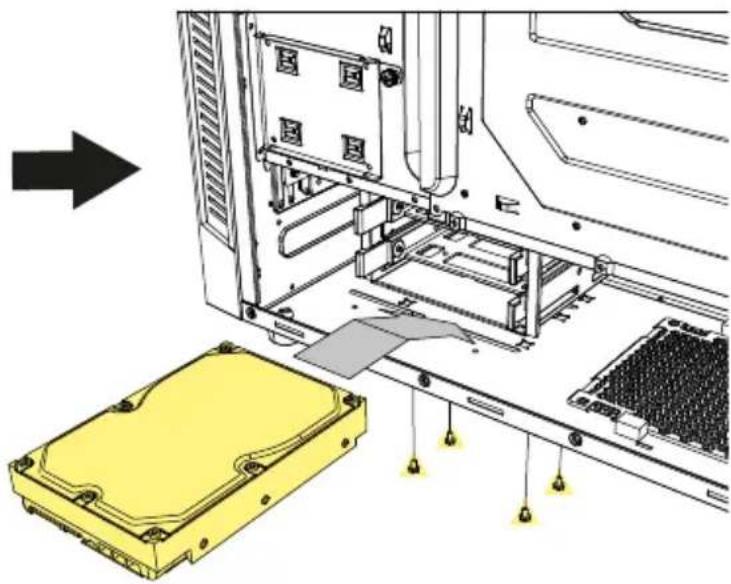

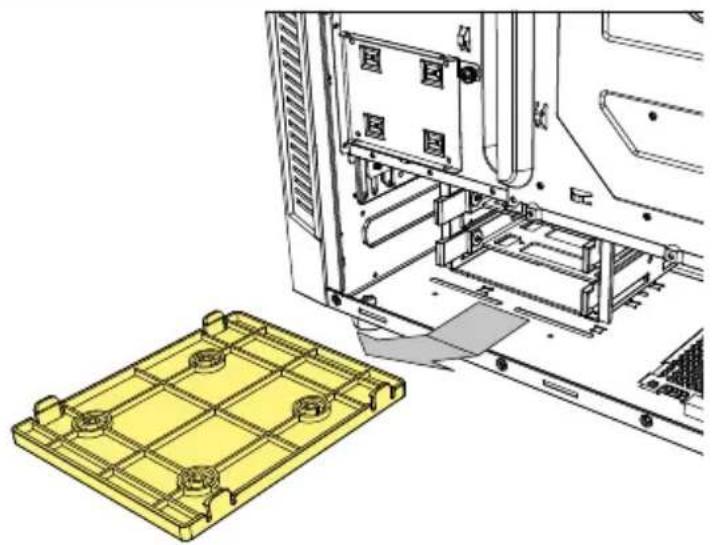

3.5" HDD Installation

• Einbau 3,5"-HDD
  • Installation du disque dur de 3,5"
  • Installazione HDD da 3,5"
• Instalación de 3,5" HDD
• Instalação de 3,5" HDD
  • Installatie 3,5" HDD
  • Montaż dysku 3.5 cala

• 3,5" HDD beszerelhetőség
• Instalace 3,5" HDD
- Установка 3,5" HDD
• 3,5" HDD kurulumu
- 3.5"硬碟安装
- 3.5 インチ HDD の取付け

Technical illustration of a yellow plastic tray with mounting holes and internal components, showing a mechanical assembly (no text or symbols)

Technical diagram of a computer chassis showing internal components and a yellow plastic housing with mounting points (no text or symbols)

Diagram of a computer drive assembly showing a yellow metal frame with gray arrows indicating motion (no text or symbols present)

Technical line drawing of a computer chassis with a yellow plastic case and internal components (no text or symbols)

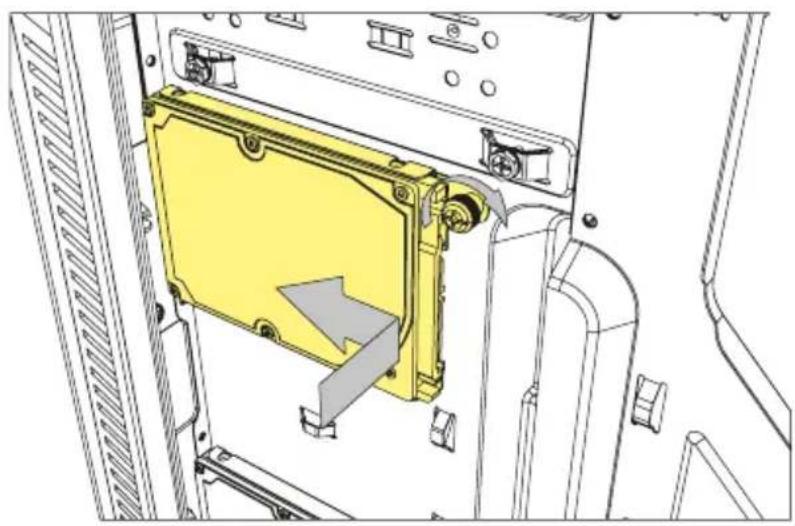

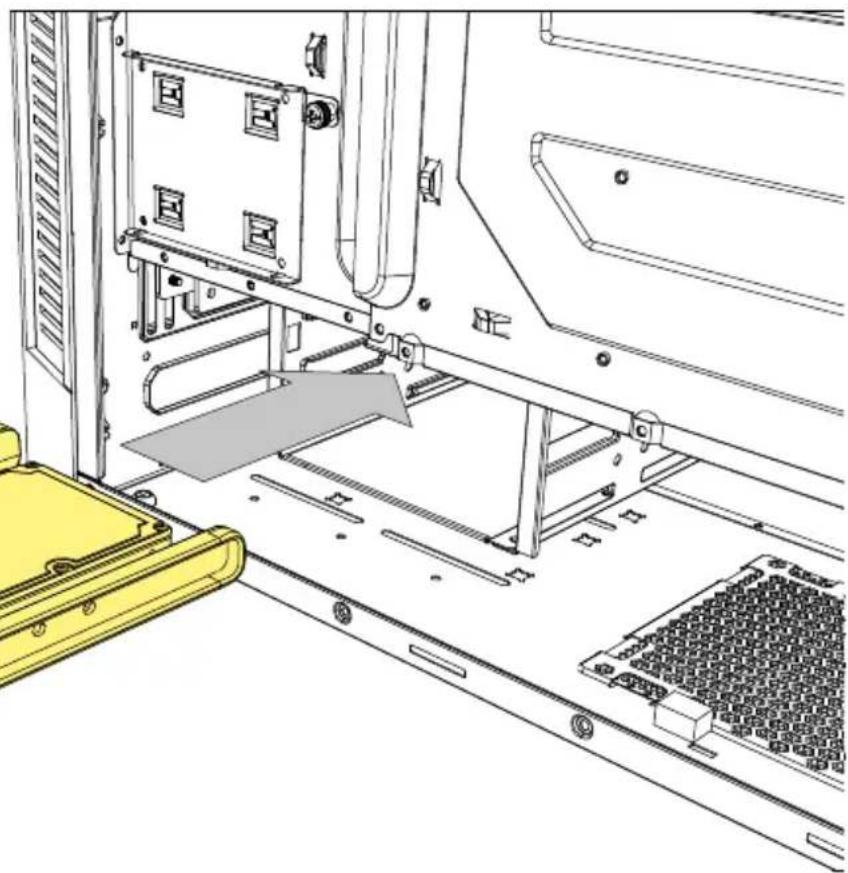

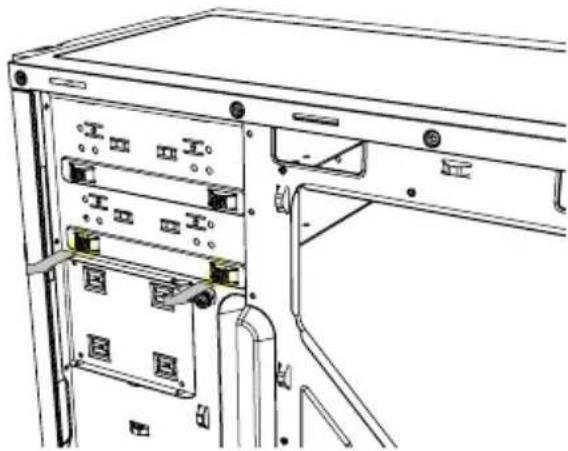

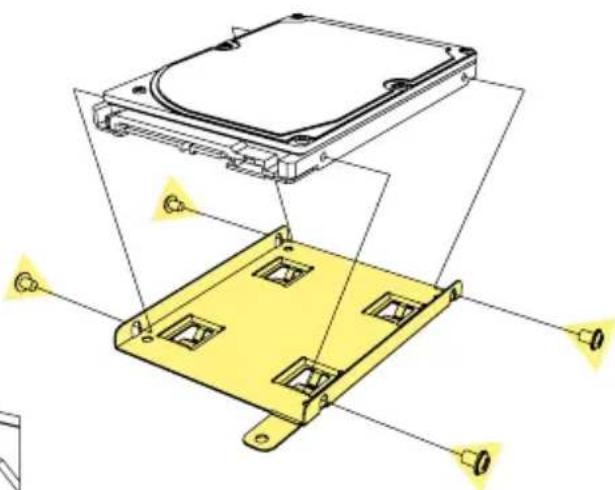

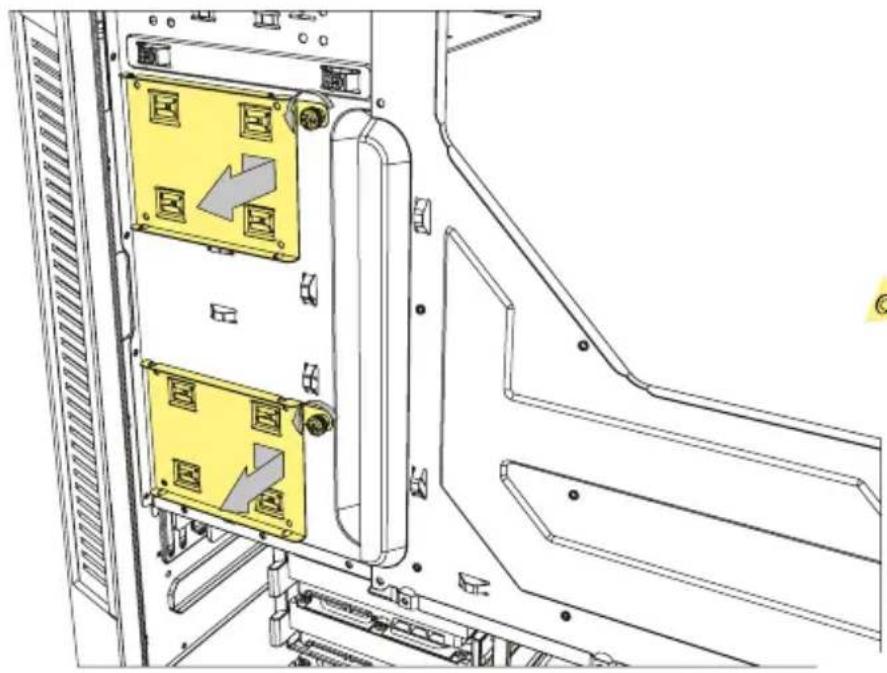

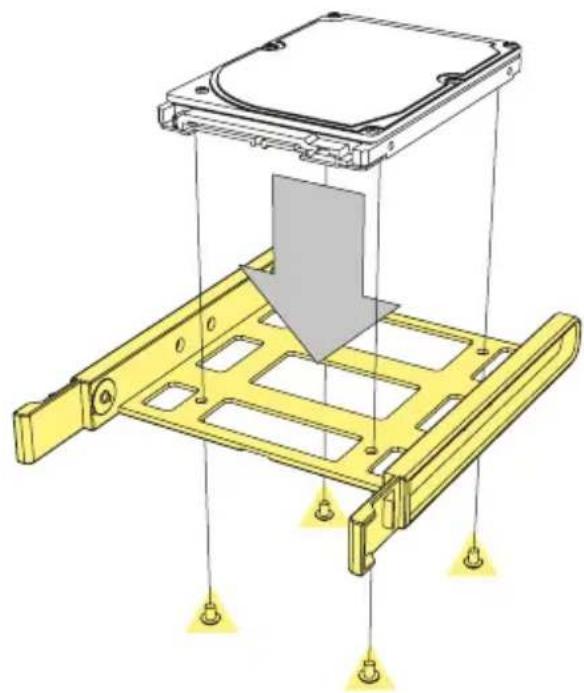

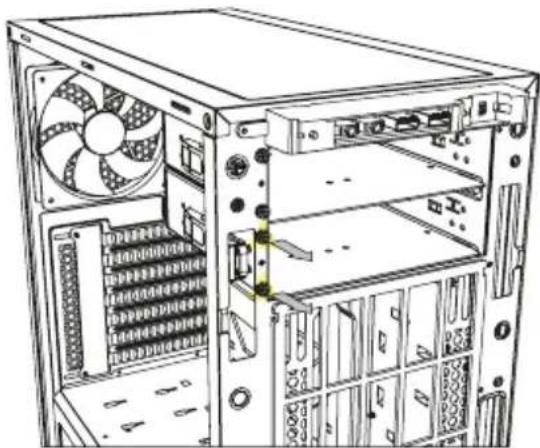

2.5" HDD/SSD Installation

• Einbau 2,5"-HDD/SSD
  • Installation disque dur/SSD
  • Installazione HDD/SSD da 2,5"
• Instalación de 2,5" HDD/SSD
• Instalação HDD/SDD 2,5"
  • Installatie 2,5" HDD/SSD
  • 2,5" montaż HDD/SSD

• 2,5" HDD/SSD beszerelhetőség
• Instalace 2,5" HDD/SSD
• Установка HDD/SSD 2,5"
• 2,5"-HDD/SSD kurulumu
- 2.5"硬碟/SSD安装
- 2.5 インチ HDD/SSD の取付け

Technical line drawing of a mechanical assembly with yellow components and directional arrows (no text or symbols)

Technical diagram of a computer hard drive showing internal components and mounting points (no text or labels)

Technical diagram of a yellow mechanical component with directional arrow indicating movement or force (no text or symbols present)

Technical diagram of a server rack with two gold-colored electronic modules and ventilation slots (no text or symbols)

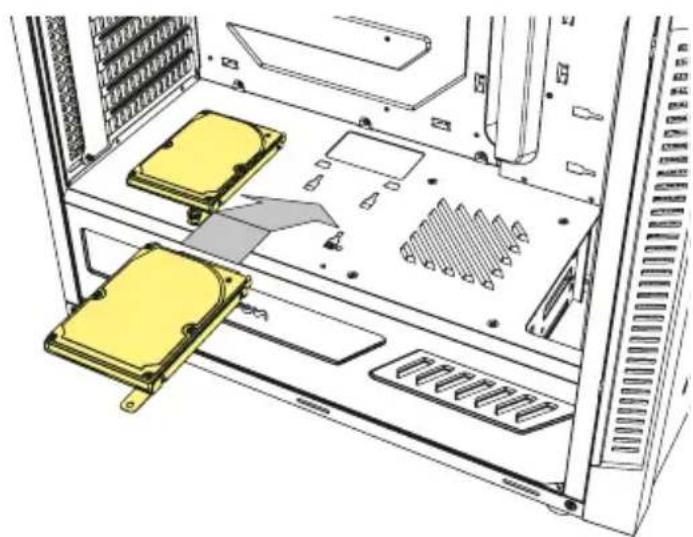

2.5" HDD/SSD Installation

• Einbau 2,5"-HDD/SSD
  • Installation disque dur/SSD
  • Installazione HDD/SSD da 2,5"
• Instalación de 2,5" HDD/SSD
• Instalação HDD/SDD 2,5"
  • Installatie 2,5" HDD/SSD
  • 2,5" montaż HDD/SSD

• 2,5" HDD/SSD beszerelhetőség
• Instalace 2,5" HDD/SSD
- Установка HDD/SSD 2,5"
• 2,5"-HDD/SSD kurulumu
- 2.5"硬碟/SSD安裝
- 2.5 インチ HDD/SSD の取付け

3D diagram of a mechanical assembly with a yellow frame and a gray component, no visible text or symbols

Technical line drawing of a computer chassis with labeled components and mounting hardware (no text or symbols)

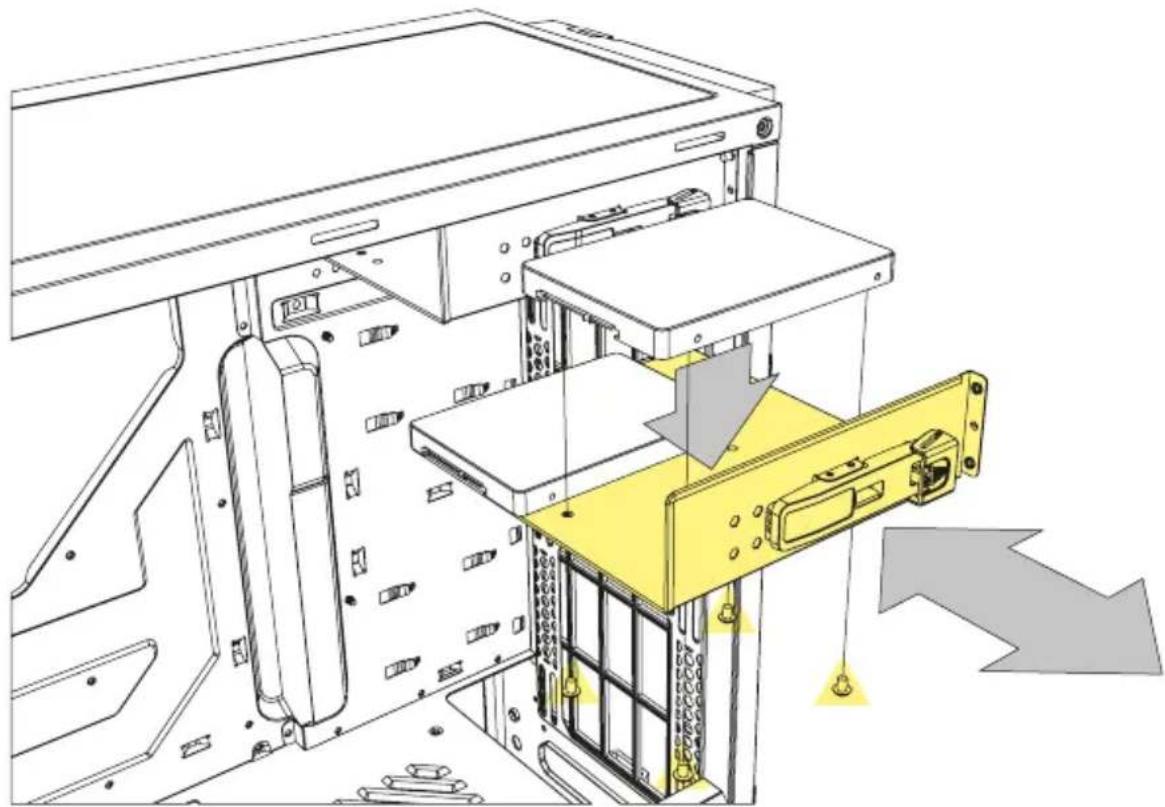

2.5" HDD/SSD Installation

• Einbau 2,5"-HDD/SSD
  • Installation disque dur/SSD
  • Installazione HDD/SSD da 2,5"
• Instalación de 2,5" HDD/SSD
• Instalação HDD/SDD 2,5"
  • Installatie 2,5" HDD/SSD
  • 2,5" montaż HDD/SSD

• 2,5" HDD/SSD beszerelhetőség
• Instalace 2,5" HDD/SSD
• Установка HDD/SSD 2,5"
• 2,5"-HDD/SSD kurulumu
- 2.5"硬碟/SSD安装
- 2.5 インチ HDD/SSD の取付け

Technical line drawing of a desktop computer tower showing fan, drive bays, and internal storage racks (no text or labels)

Technical line drawing of a server rack with internal components and mounting holes (no text or symbols)

Technical line drawing of a computer tower with highlighted internal components and directional arrows indicating movement (no text or symbols)

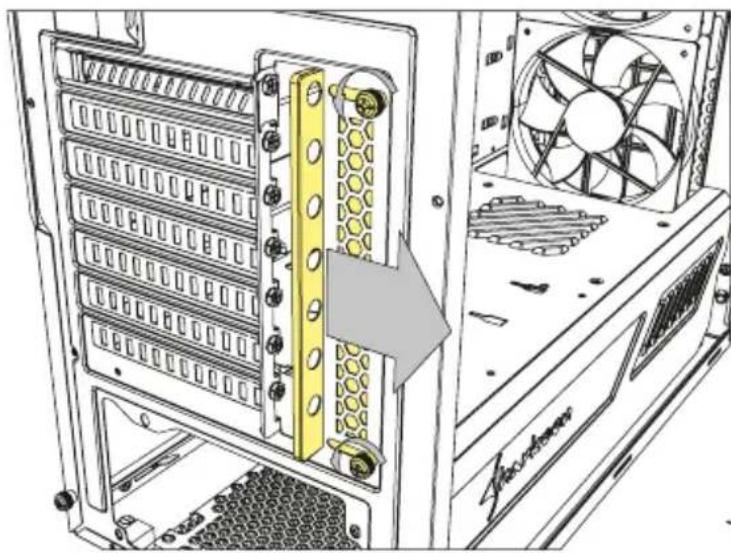

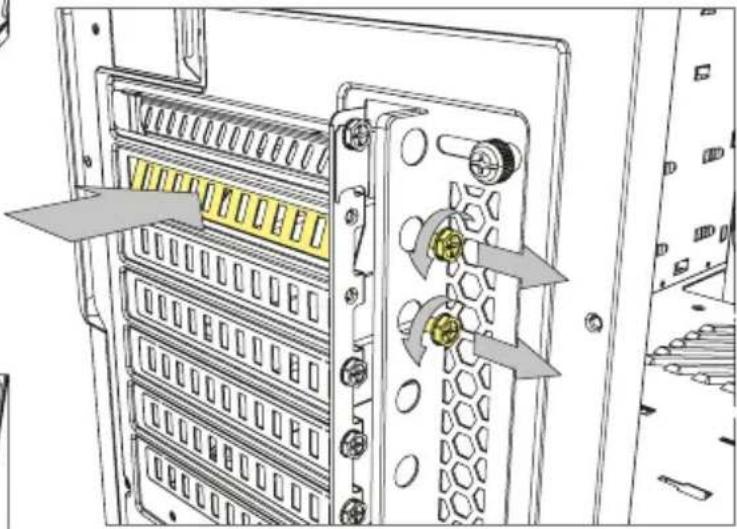

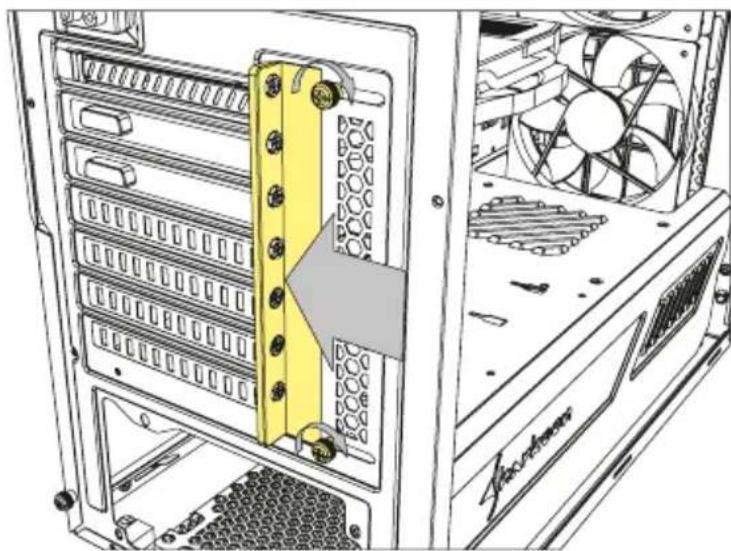

Add-On Cards Installation

• Einbau Erweiterungskarten
• Installation des cartes d'extension
• Installazione di schede aggiuntive
- Instalación de tarjetas adicionales
- Instalação de cartões adicionais
• Installatie uitbreidingskaarten
• Montaż kart rozszerzeń

• Bővítőkártya beszerelhetőség
• Instalace karet na základní desku
- Установка дополнительных карт
• Eklenti kart kurulumu
- 介面卡安裝
- 増設カードの取付け

Technical line drawing of a computer tower rack with a fan and ventilation unit (no text or symbols)

Technical diagram of an electrical switchgear panel with labeled components (no text or symbols present)

Technical line drawing of a computer tower rack with a yellow connector inserted, showing internal components and fan structure (no text or symbols)

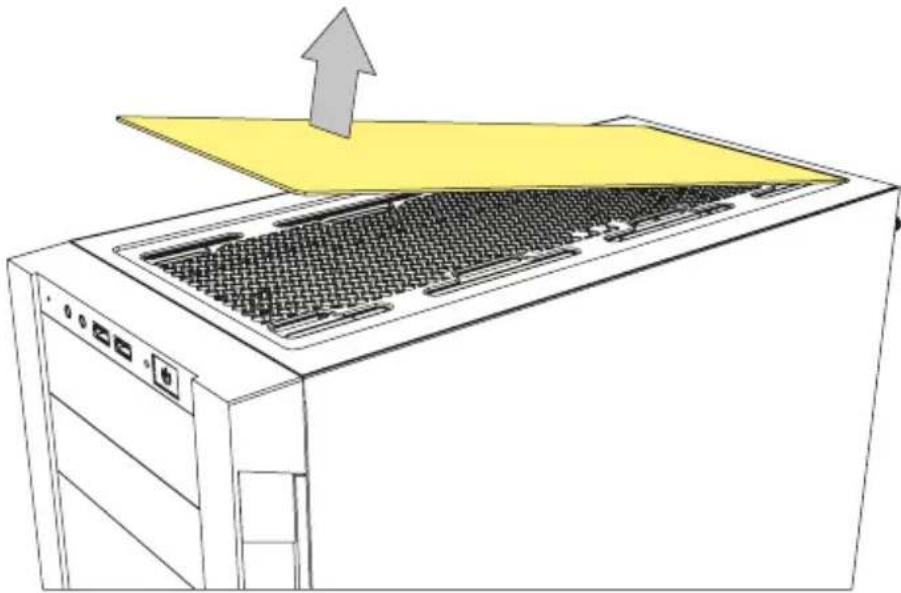

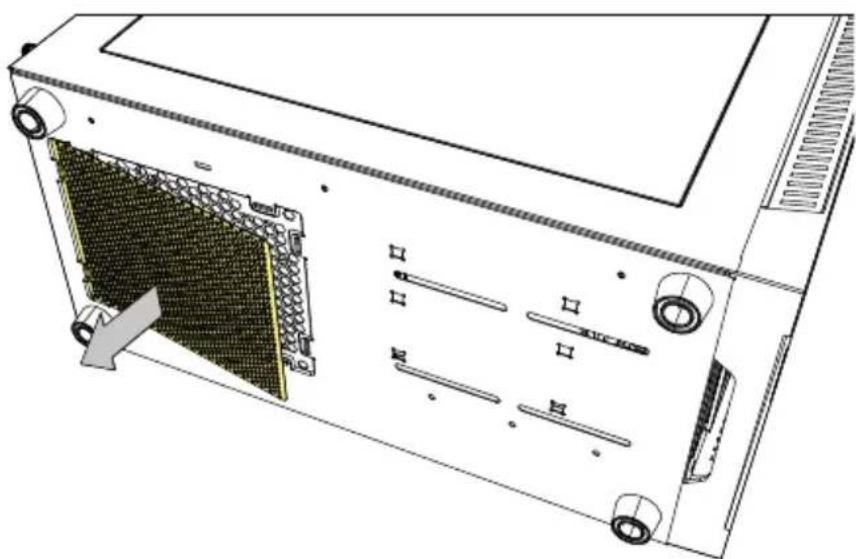

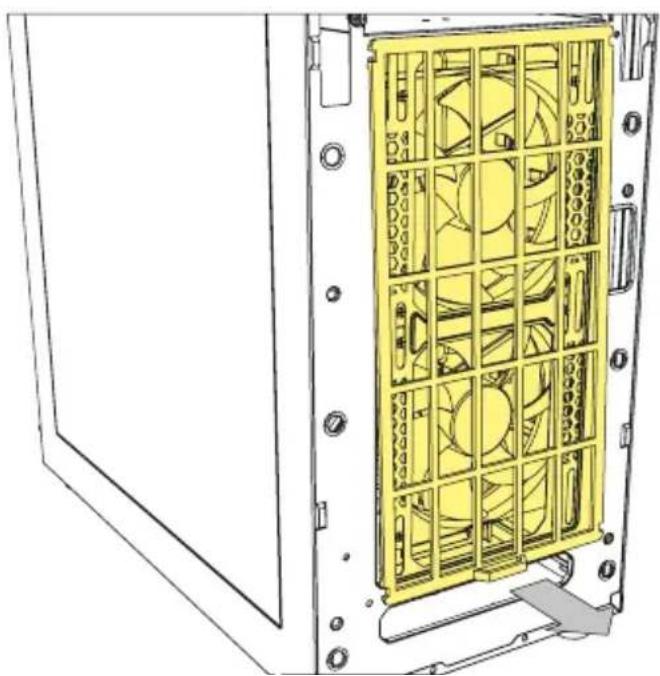

Detachable Dust Filter

• Herausnehmbarer Staubfilter
• Filtre anti-poussière amovible
- Filtro antipolvere rimovibile
- Filtro de polvo desmontable
- Filtro de poeira destacável
- Afneembaar stoffilter
• Odczepialny filtr przeciwkurzowy

• Levehető porszűrő
  • Oddělitelný prachový filtr
  • Съемный пылевой фильтр
• Sökülebilir toz filtreleri
• 可拆卸式防塵濾網
• 着脱式ダストフィルター

Line drawing of a desktop computer tower with an upward arrow indicating compression or loading (no text or symbols present)

Technical line drawing of a server rack with yellow panel structure (no text or symbols)

Technical line drawing of an electronic device rear panel with labeled ports and connectors (no text or symbols present)

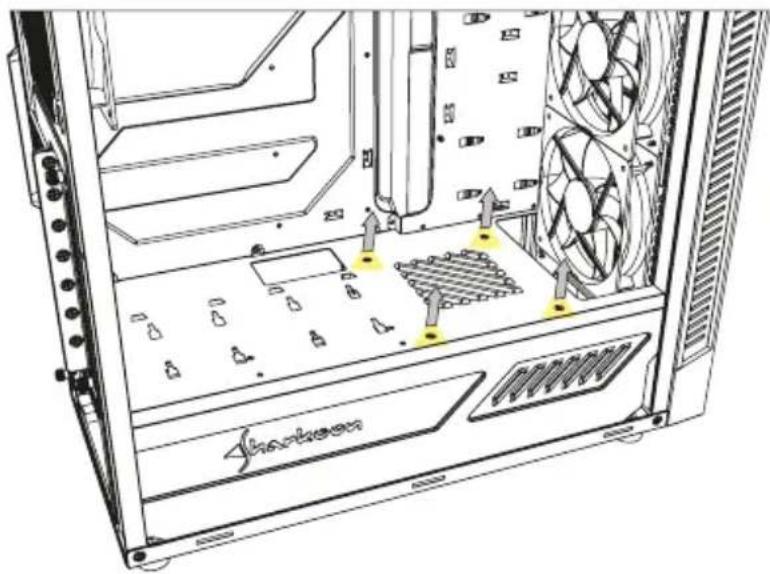

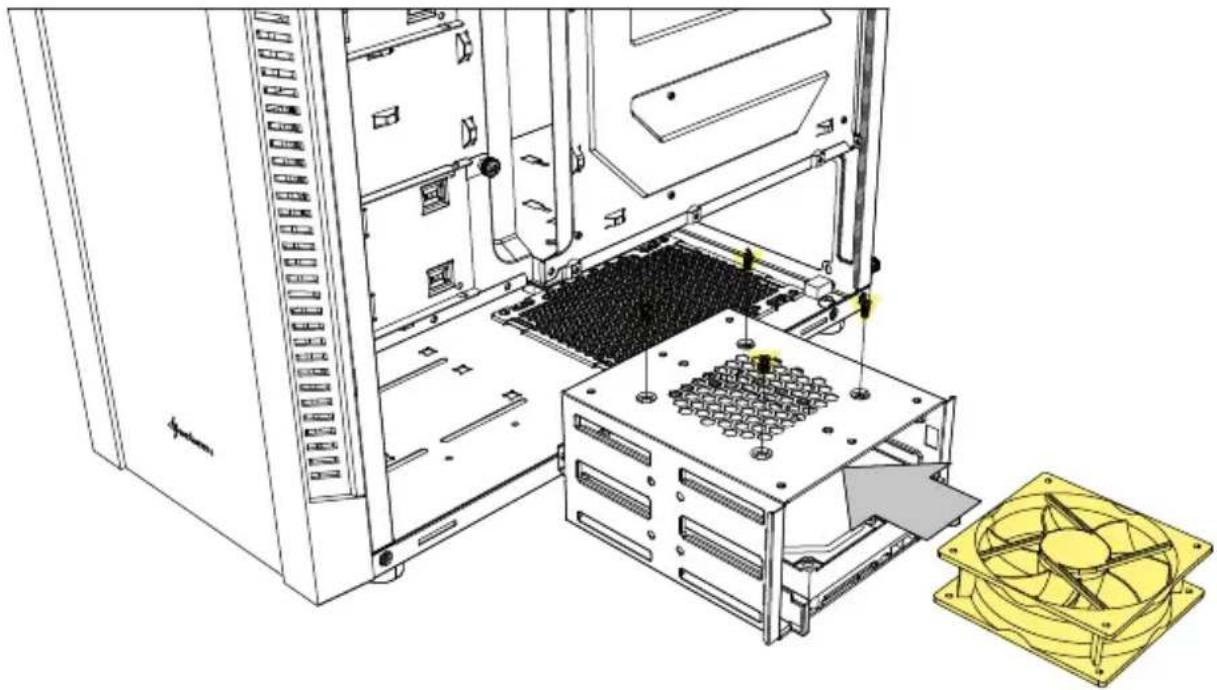

Optional HDD Cooling Solution

• Optionale HDD-Kühlung
• Solution de refroidissement du disque dur en option
• Soluzione di raffreddamento extra per HDD
• Solución de refrigeración opcional HDD
• Solução de resfriamento opcional HDD
• Optionele HDD-koeling

• Optymalne rozwiązanie do chłodzenia dysku

• Opcionális HDD-hűtési megoldás
  • Volitelné řešení chlazení HDD

• Опциональная установка системы охлаждения HDD
• İsteğe bağlı HDD soğutma çözümü
• 硬碟散熱加強方案
• HDD 冷却強化オプション

Technical line drawing of a desktop computer tower showing internal components like CPU socket, fan, and drive slots (no text or labels)

Technical line drawing of a server rack with an open drive and a yellow fan unit (no text or symbols)

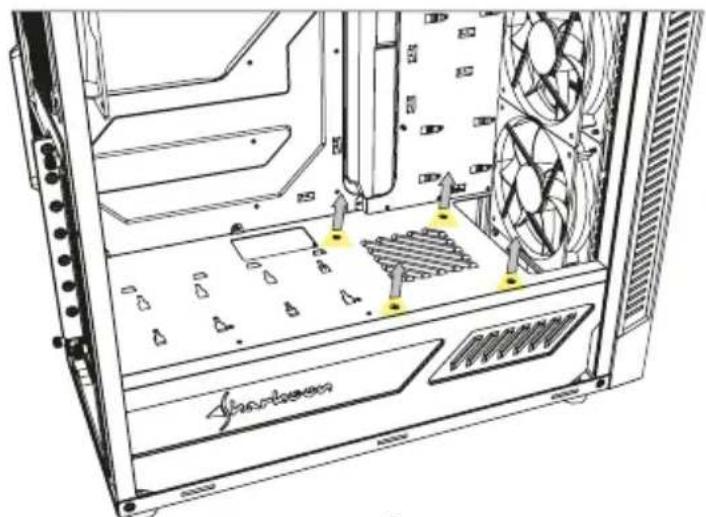

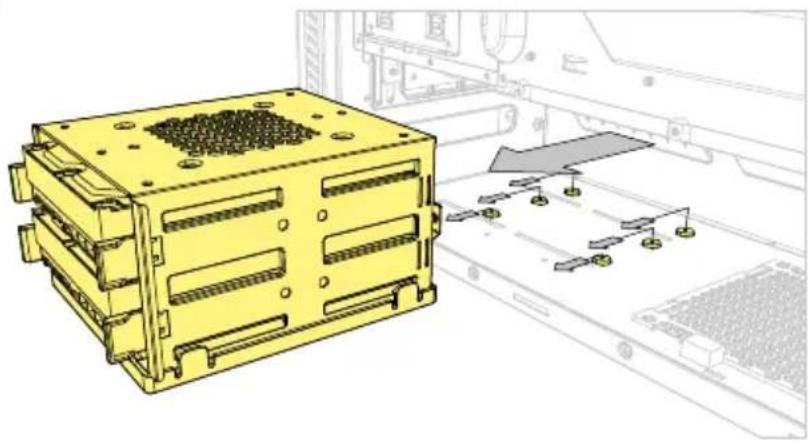

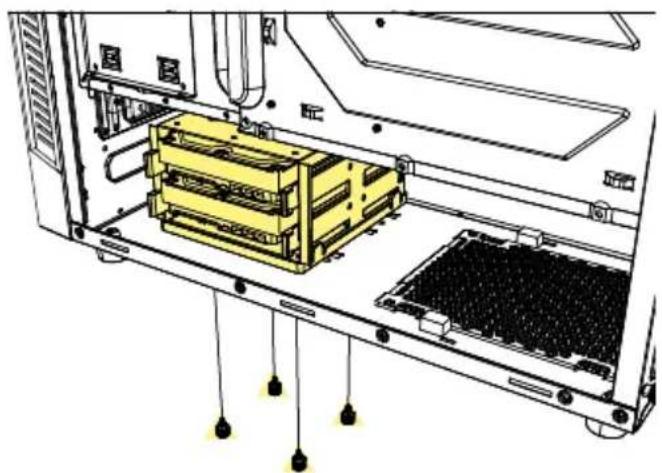

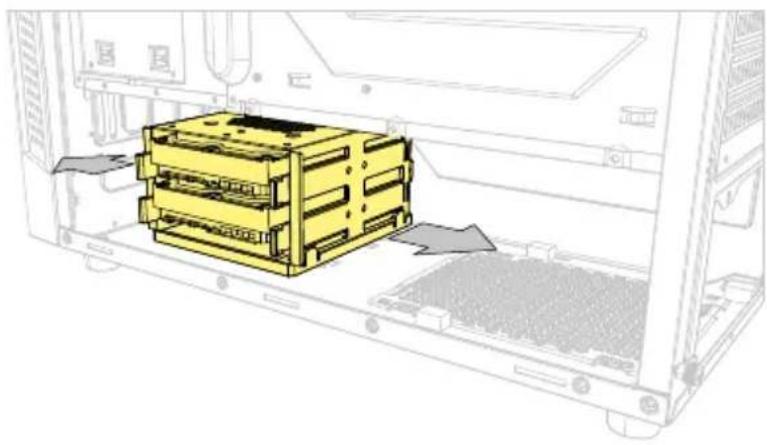

Extra Space for Power Supply Installation

• Zusätzlicher Platz für die Netzteil-Installation
• Espace supplémentaire pour l'installation de l'alimentation
• Spazio extra per l'installazione dell'alimentatore
• Espacio extra para la instalación de fuente de alimentación
• Espaço extra para a instalação da fonte de alimentação

• Extra ruimte voor installatie van voeding
  • Dodatkowe miejsce na montaż zasilacza

• Extra hely a tápegység számára

• Extra prostor pro instalaci napájecího zdroje
  • Дополнительное место для установки блока питания
• Güç kaynağı kurulumu için ekstra alan
• 增加電源安裝空間
• 電源ユニット設置用の追加スペース

Technical line drawing of a desktop computer tower case with visible fan and drive components (no text or labels)

1.

Technical illustration of a yellow electronic device housing with mounting holes and internal components, showing assembly details (no text or symbols)

2.

Technical diagram of an internal device showing a yellow rack unit and a black base plate, with no visible text or symbols.

3.

Diagram of a yellow server rack unit mounted on an open server chassis, showing internal components and directional arrows (no text or symbols)

4.

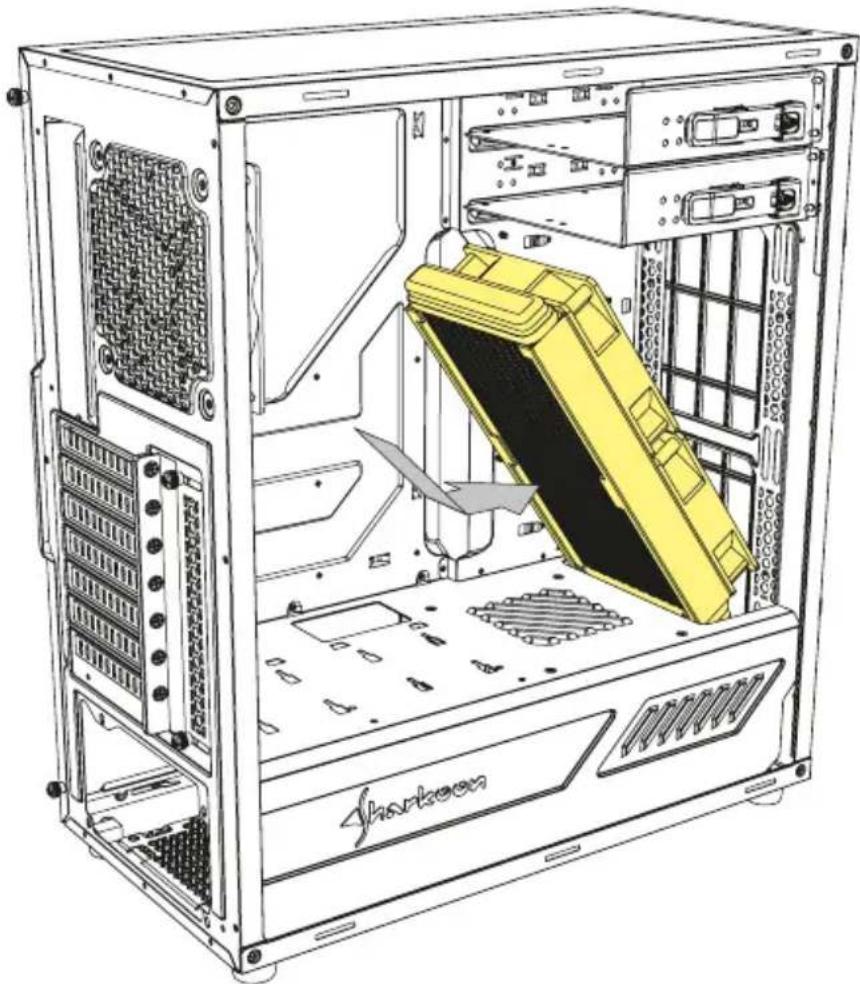

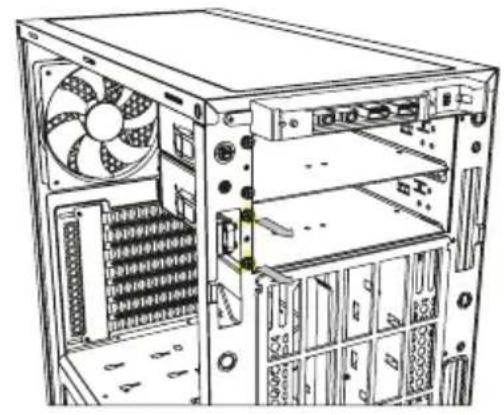

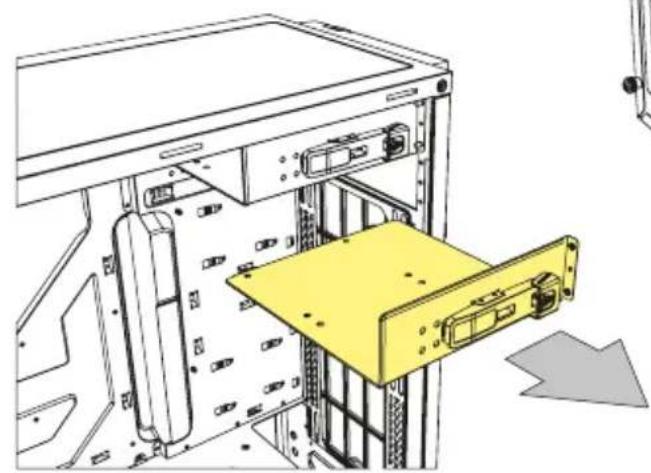

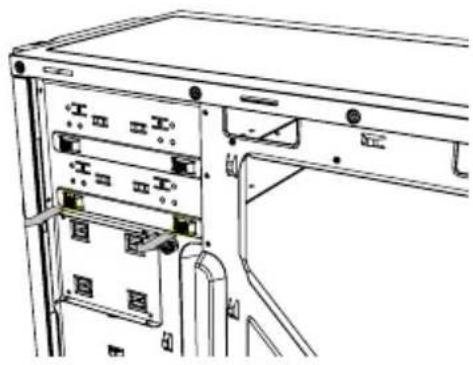

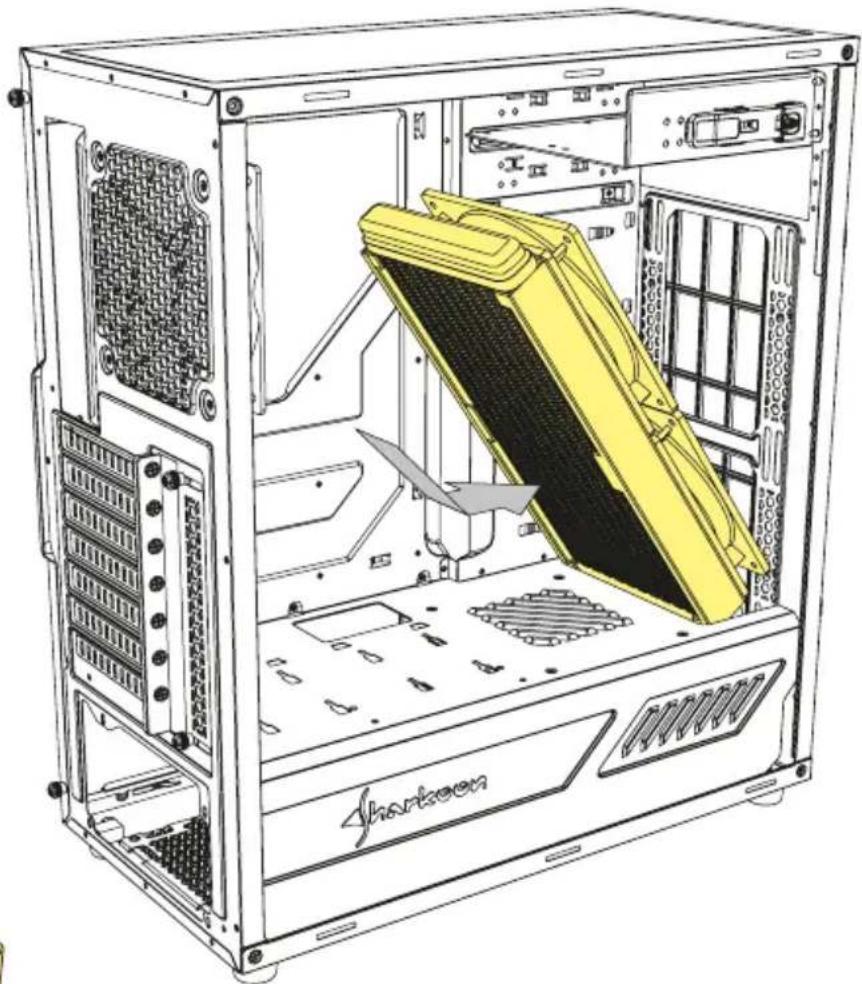

240 mm Radiator Installation

• Einbau 240-mm-Radiator
  • 240 mm Radiateur Installation
  • 240 mm Installazione radiatore

• Instalación del radiador de 240 mm
  • 240 mm Instalação radiador
  • Installatie 240 mm radiator
  • Instalacja chłodnicy 240 mm

• 240 mm vízhűtő radiátor beszerelhetőség
  • Instalace 240 mm radiátoru
  • Установка радиатора 240 мм
  • 240 mm radyatör kurulumu

• 240 mm 水冷排安装
• 240 mm ラジエーターの 取り付け

Technical line drawing of a server rack with highlighted internal components (no text or symbols)

280 mm Radiator Installation

• Einbau 280-mm-Radiator
• 280 mm Radiateur Installation
• 280 mm Installazione radiatore
- Instalación del radiador de 280 mm
• 280 mm Instalação radiador
• Installatie 280 mm radiator
• Instalacja chłodnicy 280 mm

• 280 mm vízhűtő radiátor beszerelhetőség
• Instalace 280 mm radiátoru
• Установка радиатора 280 мм
• 280 mm radyatör kurulumu
- 280 mm 水冷排安装
- 280 mm ラジエーターの 取り付け

Technical line drawing of a desktop computer tower showing fan, drive bays, and rack (no text or labels)

Technical line drawing of a computer tower rear panel with visible internal components and connectors (no text or labels)

Technical line drawing of a server rack with a yellow internal component and a gray arrow indicating direction (no text or symbols)

Technical line drawing of a server rack with highlighted internal components (no text or symbols)
