Type de produit	Trousse de fixation pour plafond fixe
Marque	LG
Modèle	ACCCFEH5C
Utilisation	Fixation d'un téléviseur au plafond
Compatibilité	Plafond en béton uniquement
Nombre de personnes requises pour l'installation	2 personnes au minimum
Contenu de l'emballage	Unité T-con, couvercles, tuyaux de type B, vis (M3 x L5,5, M4 x L6, M3 x L4,5, M4 x L8, M4 x L10), câbles HDMI (FRONT et REAR), câbles à 16/22 broches (avec et sans repère rouge), fixations pour plafond, rondelles, écrous
Accessoires optionnels	Tuyau de type A, couvercles supplémentaires
Profondeur de perçage requise	45 mm à 55 mm
Diamètre de mèche	14,5 mm
Couple de serrage des vis d'ancrage	45 kgf/cm
Vis de fixation de l'unité T-con	M4 x L8 (6 vis), M4 x L6 (4 vis)
Type de câbles inclus	HDMI (2), câbles à 16/22 broches (2)
Sécurité	Ne pas installer sur plafond en plâtre ou en panneaux de fibres (MDF)
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - ACCCFEH5C LG

Quels outils sont nécessaires pour installer le support ACCCFEH5C ?

Vous aurez besoin d'une perceuse avec une mèche de 14,5 mm, d'un tournevis, d'une clé dynamométrique (couple de serrage de 45 kgf/cm) et d'un niveau à bulle. Assurez-vous également d'avoir une échelle stable.

Puis-je installer ce support sur un plafond en plâtre ?

Non, ce support est conçu uniquement pour les plafonds en béton. L'installation sur plâtre ou panneaux MDF est interdite pour des raisons de sécurité.

Comment identifier le câble HDMI FRONT et REAR ?

Le câble HDMI avec l'étiquette FRONT doit être branché sur la partie avant de l'unité T-con, tandis que celui sans étiquette est destiné à la partie arrière (REAR). Un repère rouge sur le câble à 16/22 broches indique également la connexion supérieure.

Combien de personnes sont nécessaires pour l'installation ?

Au moins deux personnes sont requises pour manipuler le support en toute sécurité. Ne tentez jamais de l'installer seul.

Quelle est la profondeur de perçage recommandée ?

Le trou doit être percé à une profondeur de 45 mm à 55 mm avec une mèche de 14,5 mm de diamètre. Nettoyez bien le trou avant d'insérer la vis d'ancrage.

Comment fixer les câbles dans les tuyaux ?

Repliez les connecteurs des câbles à 16/22 broches parallèlement au câble, puis insérez-les dans les tuyaux. Faites passer les câbles HDMI et les câbles à 16/22 broches à travers le tuyau avant de réassembler l'appareil.

Que faire si mon plafond n'est pas en béton ?

Ce support ne peut être utilisé que sur du béton. Pour d'autres matériaux, consultez un professionnel ou choisissez un support adapté.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs qui pourraient endommager la surface.

Quels câbles sont inclus dans l'emballage ?

L'emballage contient deux câbles HDMI (un marqué FRONT, un sans marquage) et deux câbles à 16/22 broches (un avec repère rouge, un sans). Assurez-vous de les brancher correctement selon les instructions.

Puis-je acheter des pièces de rechange pour ce support ?

Les pièces détachées comme les tuyaux de type A ou les couvercles supplémentaires sont disponibles en option. Contactez le service client LG pour commander.

MODE D'EMPLOI ACCCFEH5C LG

Trousse de fixation pour plafond fixe

Veuillez lire le présent manuel attentivement avant d'utiliser l'appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

ACC-CF-EH5C

(M4 x L6) (M3 x L5,5)

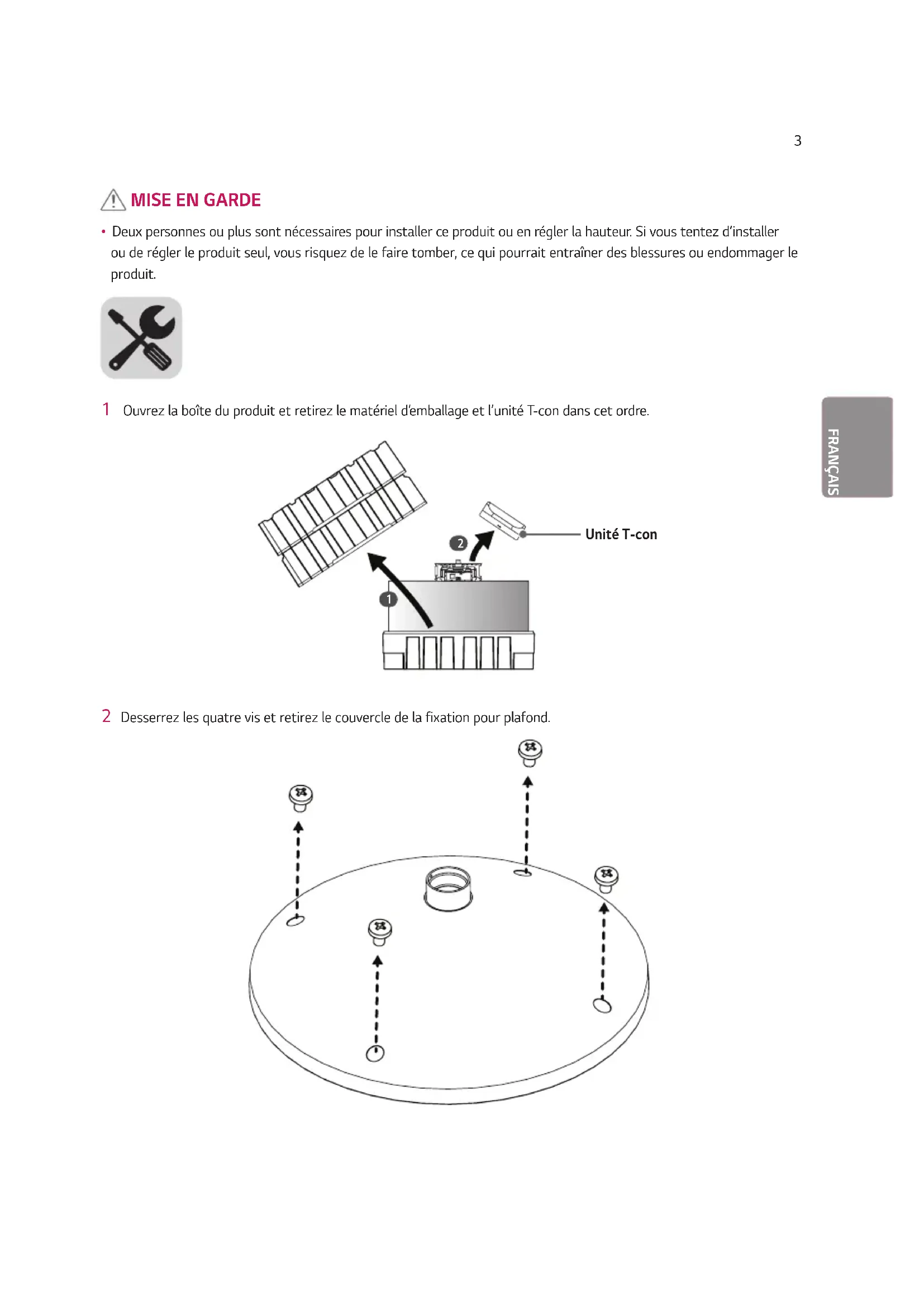

MISE EN GARDE

- Deux personnes ou plus sont nécessaires pour installer ce produit ou en régler la hauteur. Si vous tentez d'installer ou de régler le produit seul, vous risquez de le faire tomber, ce qui pourrait entraîner des blessures ou endommager le produit.

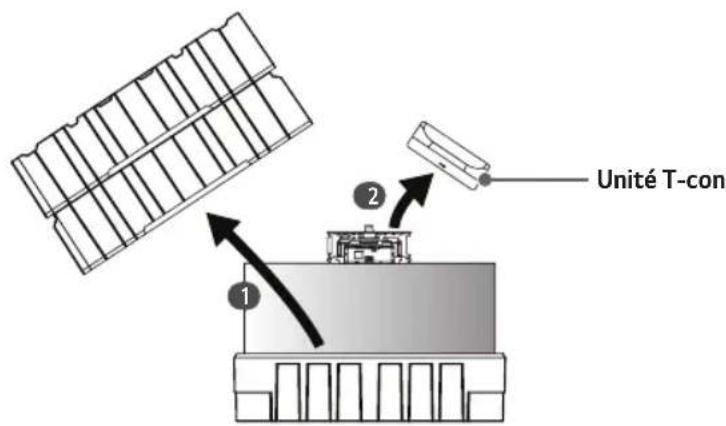

1 Ouvrez la boîte du produit et retirez le matériel d'emballage et l'unité T-con dans cet ordre.

Unité T-con 1 2

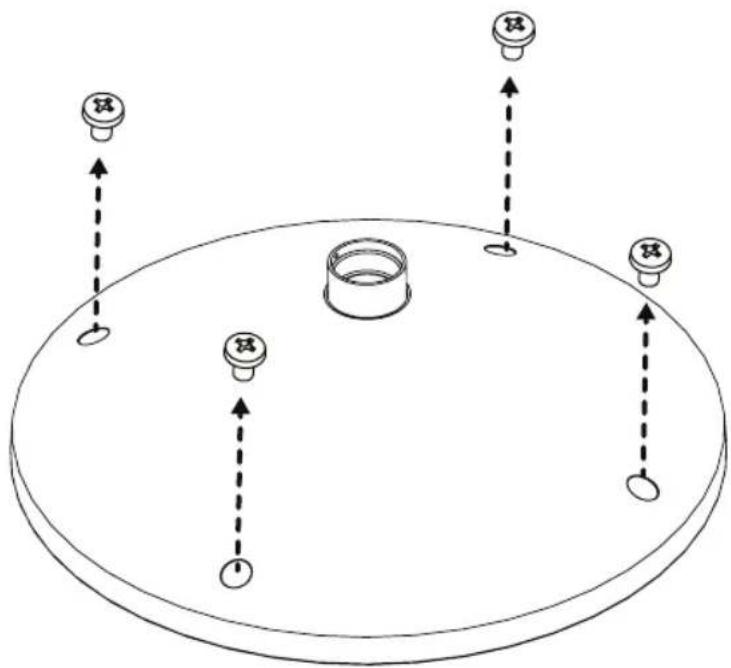

2 Desserrez les quatre vis et retirez le couvercle de la fixation pour plafond.

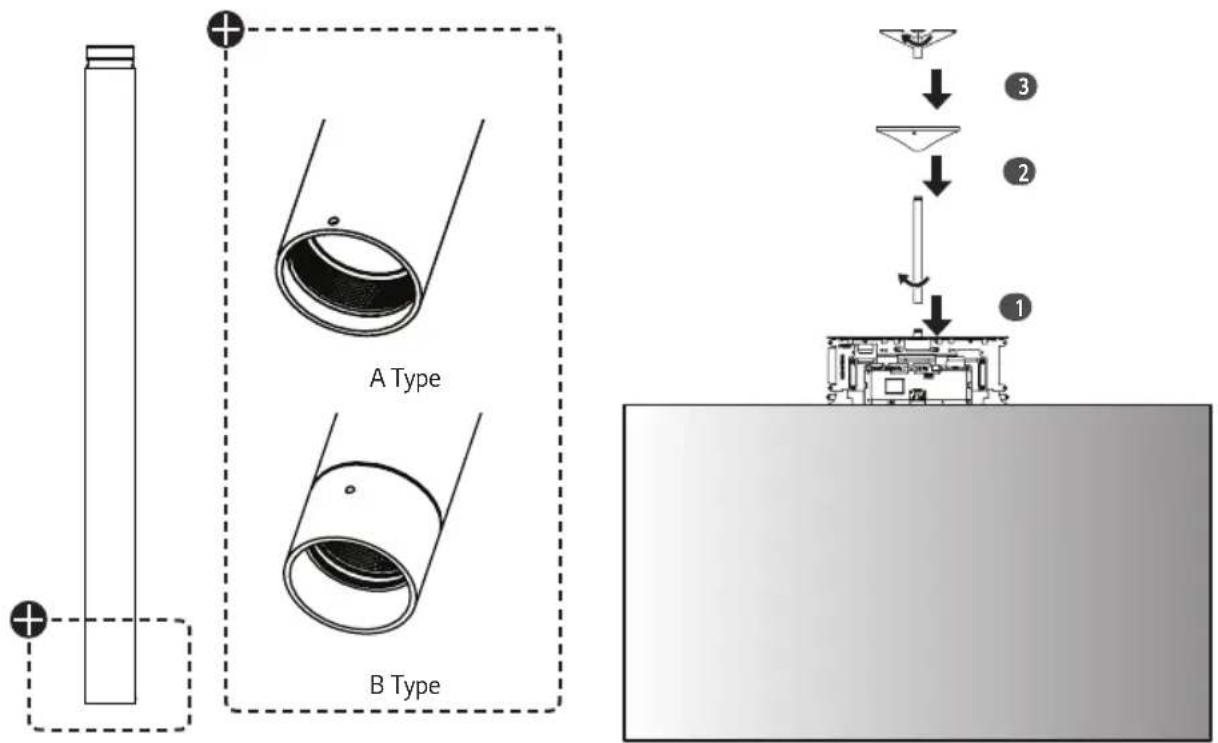

3 Assemblez le tuyau de type B, le couvercle et la fixation pour plafond dans l'ordre. Des tuyaux de type A et des couvercles supplémentaires sont offerts en option.

A Type B Type

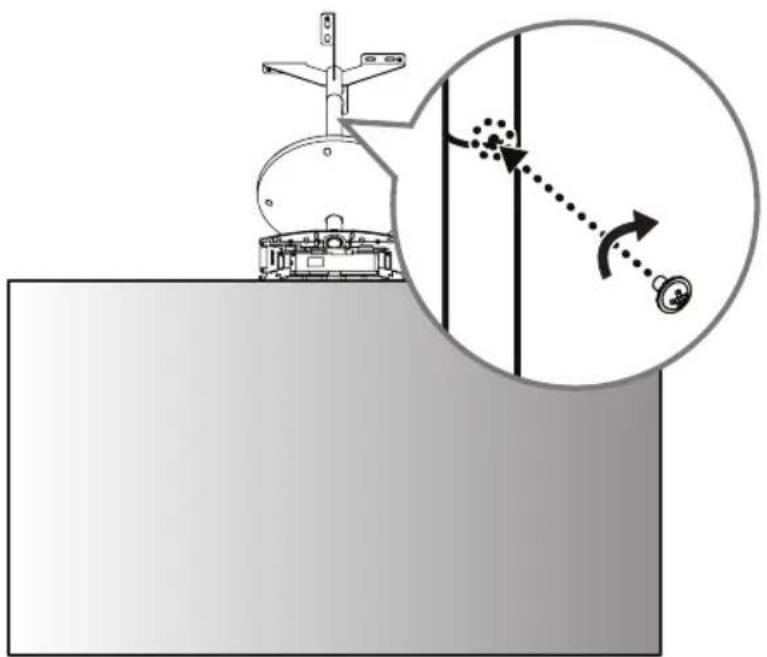

4 Serrez une vis (M3 x L5,5) dans chaque trou de vis entre les tuyaux pour les fixer ensemble.

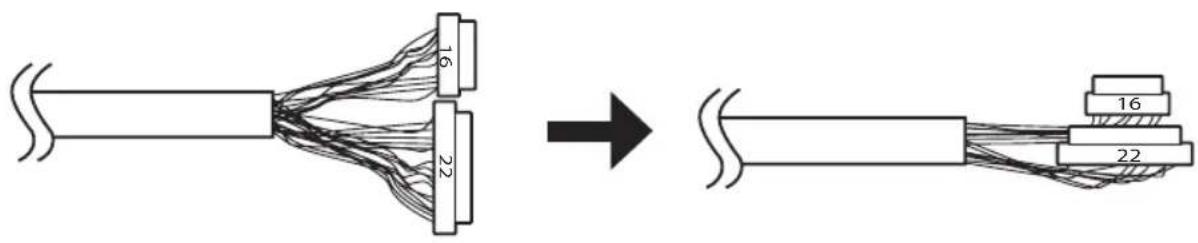

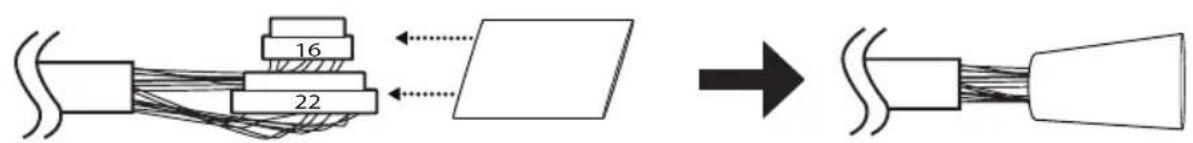

5 Repliez les connecteurs à l'extrémité opposée du câble à 16/22 broches de manière à ce qu'ils soient parallèles à celui-ci.

6 Insérez les connecteurs des câbles à 16/22 broches à l'intérieur des tubes.


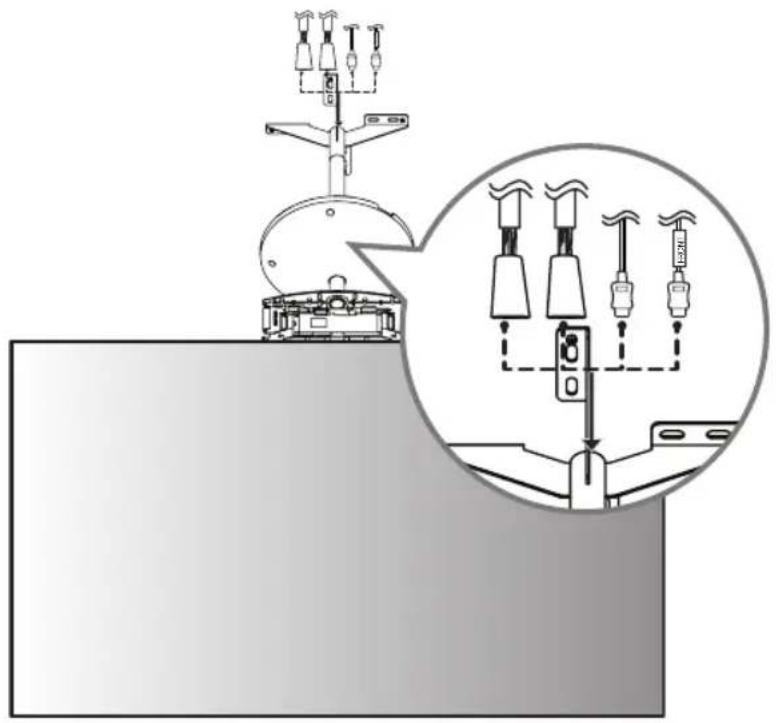

7 Faites passer les câbles à 16/22 broches et les câbles HDMI arrangés dans le tuyau, puis réassemblez l'appareil.

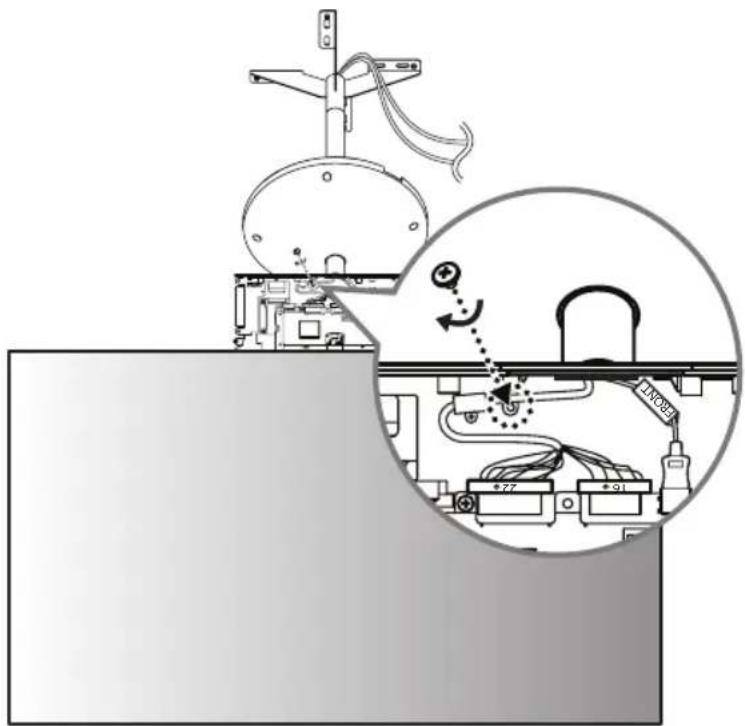

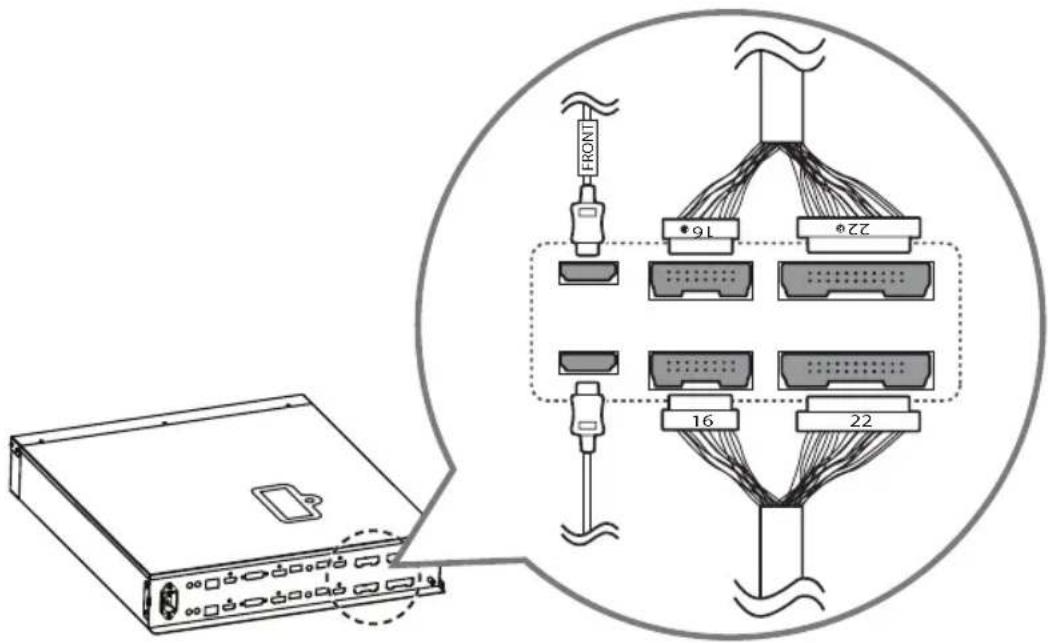

8 Branchez le câble HDMI avec l'étiquette "FRONT" dans la partie FRONT. Insérez le câble à 16/22 broches avec le repère rouge dans le serre-câbles et fixez-le à l'aide d'une vis (M3 x L4,5).

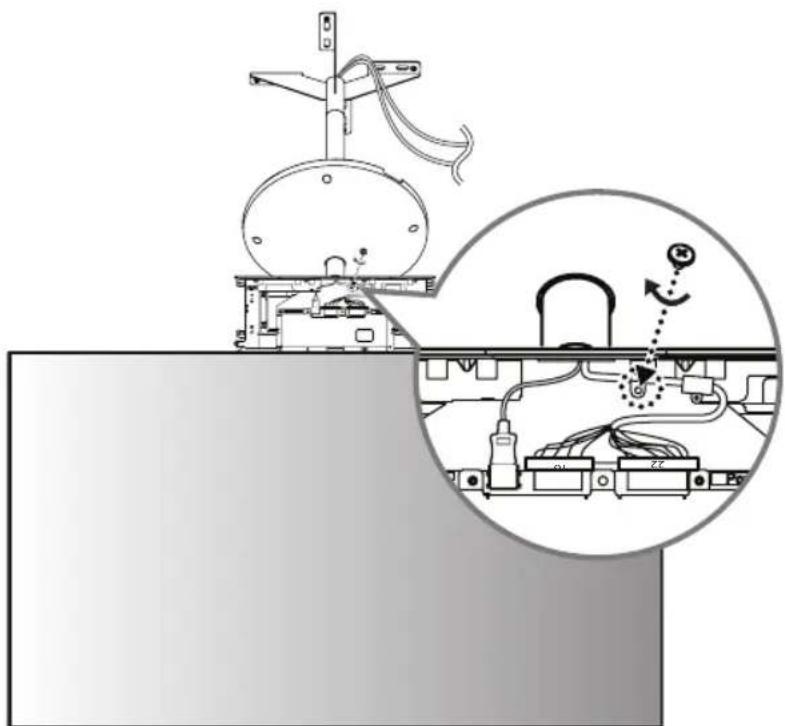

9 Branchez le câble HDMI sans étiquette "FRONT" dans la partie REAR. Insérez le câble à 16/22 broches sans le repère rouge dans le serre-câbles et fixez-le à l'aide d'une vis (M3 x L4,5).

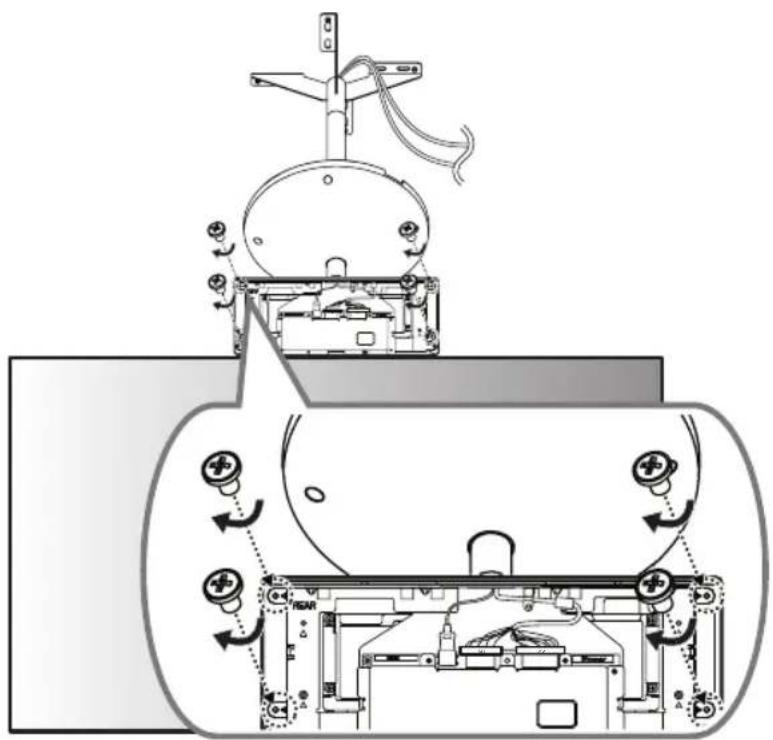

10 Placez le côté du couvercle de l'unité T-con qui comporte le récepteur IR sur la partie FRONT et fixez-le à l'aide de quatre vis (13 x L6) sur le côté opposé.

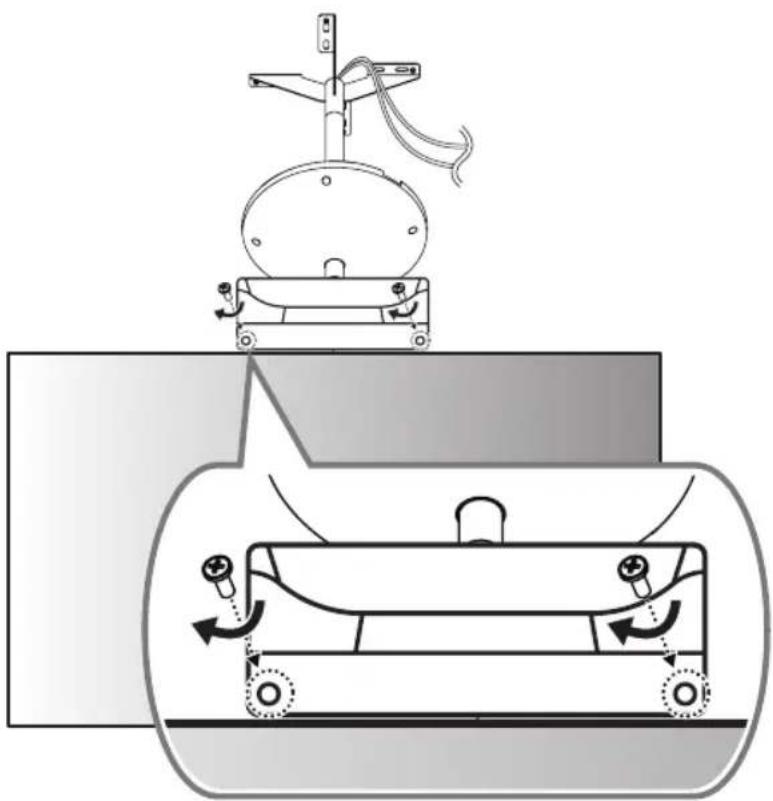

11 Placez L'autre couvercle de l'unité T-con (avec le récepteur à infrarouges) sur la partie REAR et fixez-le à l'aide de deux vis (B x L10).

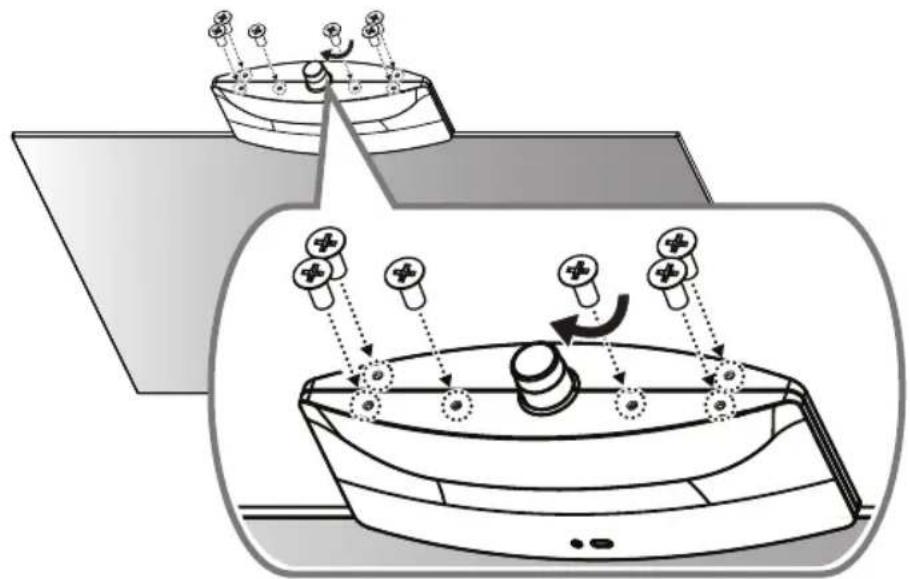

12 Fixez six vis (M4 x L8) à la partie inférieure du couvercle de l'unité T-con.

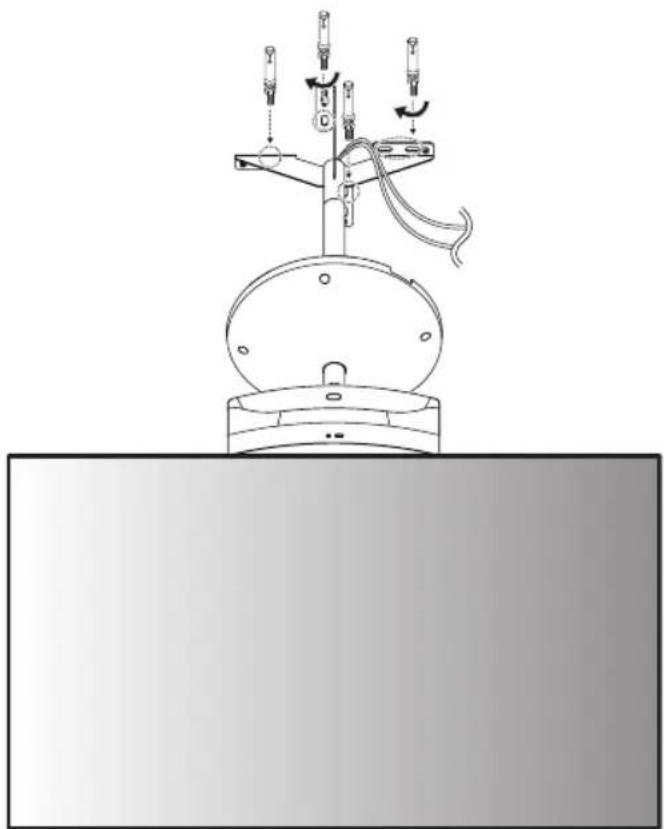

13 Installez l'appareil au plafond en utilisant quatre boulons d'ancrage.

- Vérifiez le matériau du plafond et l'épaisseur du matériau de finition. Les vis d'ancrage fournies ne peuvent être utilisées que si le plafond est en béton. Ne fixez pas l'appareil sur des plafonds en plaques de plâtre ou en panneaux de fibres à densité moyenne (MDF).

1

Vis d'ancrage destinée à la fixation pour plafond

4

1 Percez un trou de 45 mm (1,7 po) à 55 mm (2,1 po) de profondeur à l'aide d'une mèche de 14,5 mm (0,5 po) à l'endroit où vous souhaitez installer votre ancrage.
2 Nettoyez le trou que vous avez percé.
3 Insérez la vis d'ancrage fournie dans le trou.
4 Placez la fixation pour plafond près de celui-ci, de manière à ce qu'elle corresponde à la position des vis.
5 Fixez les rondelles et les écrous dans l'ordre. Serrez les vis avec un couple de serrage d'au moins 45 kgf/cm.
6 Serrez les rondelles et les écrous jusqu'à ce qu'ils soient entièrement fixés.

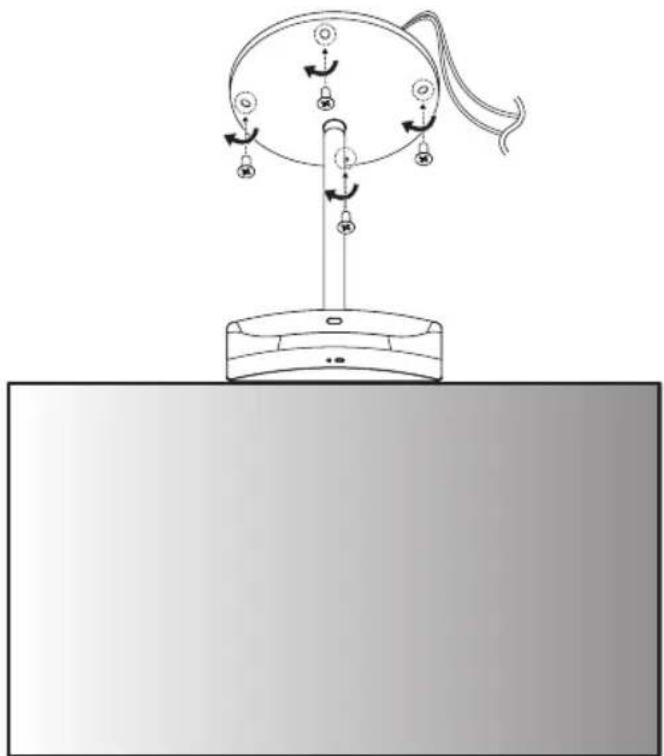

14 Fixez le couvercle en place à l'aide de quatre vis (M4 x L6).

15 Branchez les câbles sur l'unité d'affichage. Ici, le câble HDMI avec l'étiquette FRONT est fixé sur la partie supérieure, et le câble HDMI sans l'étiquette FRONT est fixé sur la partie inférieure. Le câble à 16/22 broches avec le repère rouge doit être connecté à la partie supérieure.

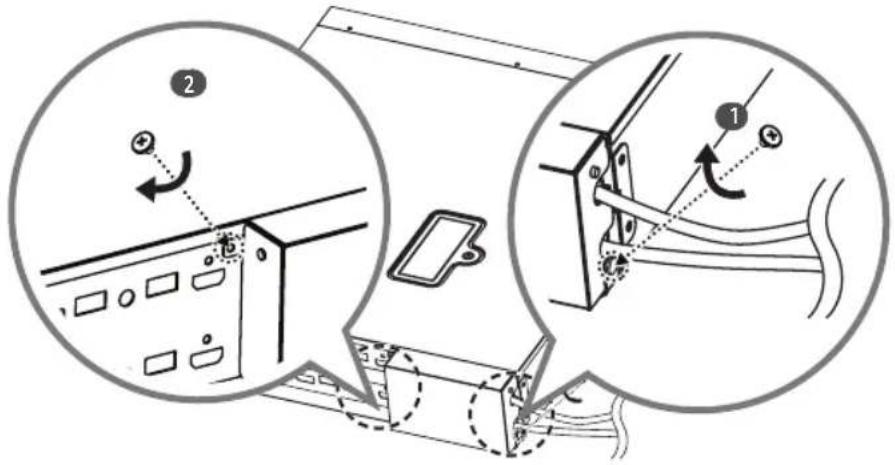

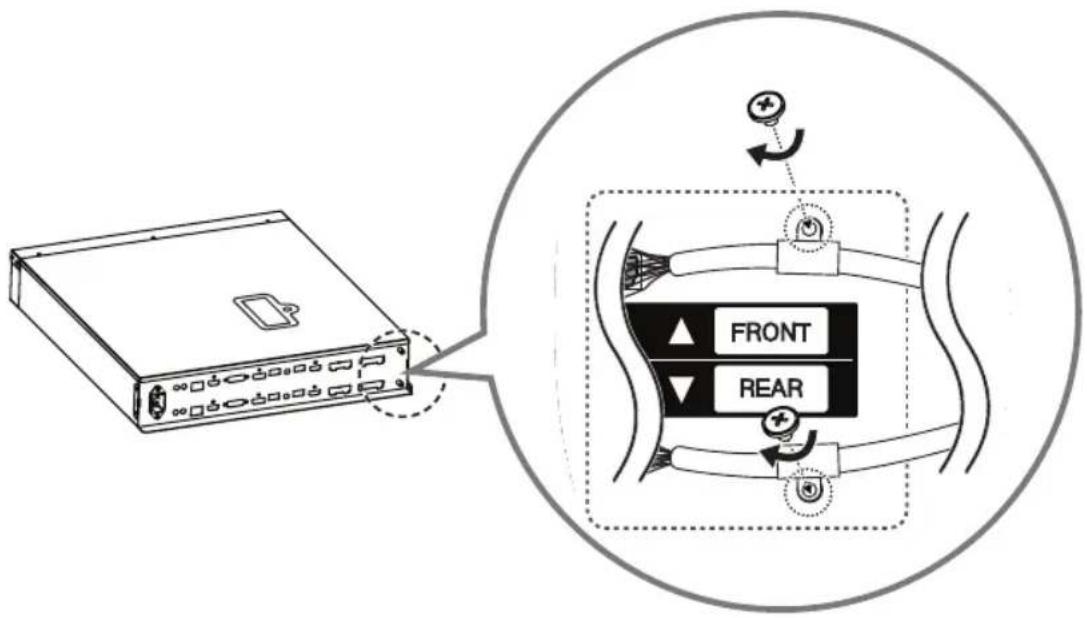

16 Fixez les câbles à 16/22 broches en utilisant deux vis (M3 x L4,5).

17 Positionnez le couvercle de la prise de manière à ce que les câbles s'insèrent dans les ouvertures prévues et fixez-le à l'aide de deux vis (M3 x L4,5).

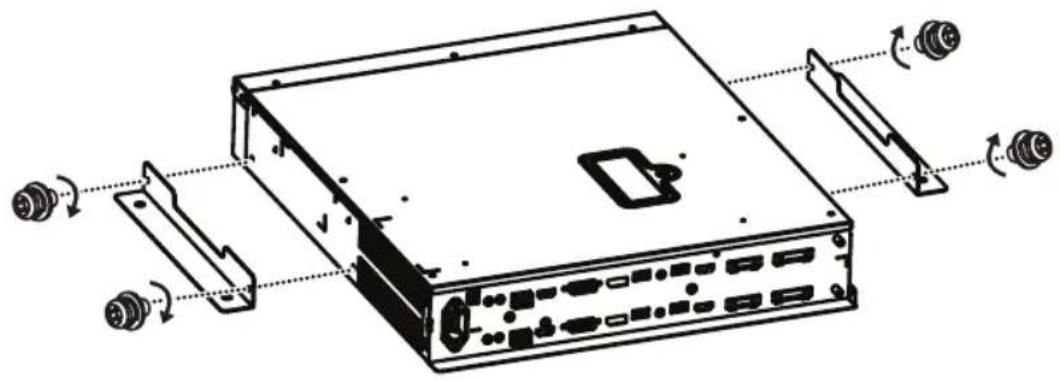

18 Fixez les supports de montage à l'unité d'affichage en utilisant quatre vis (M4 x L8).

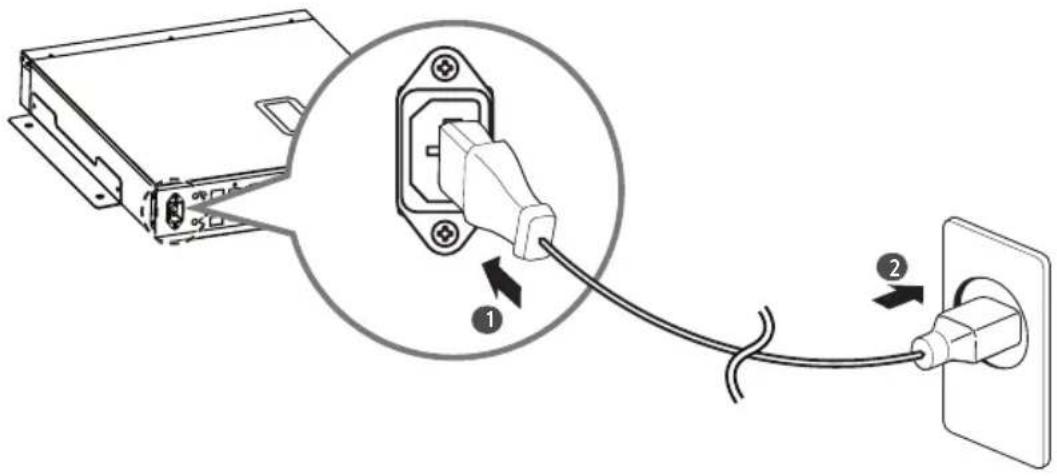

Branchez le câble d'alimentation sur l'unité d'affichage.
