ACCCFEH5C - TV 액세서리 LG - 무료 사용 설명서

제품 유형	고정 천장 마운트 키트
브랜드	LG
모델	ACCCFEH5C
용도	천장에 TV 고정
호환성	콘크리트 천장 전용
설치에 필요한 인원 수	최소 2명

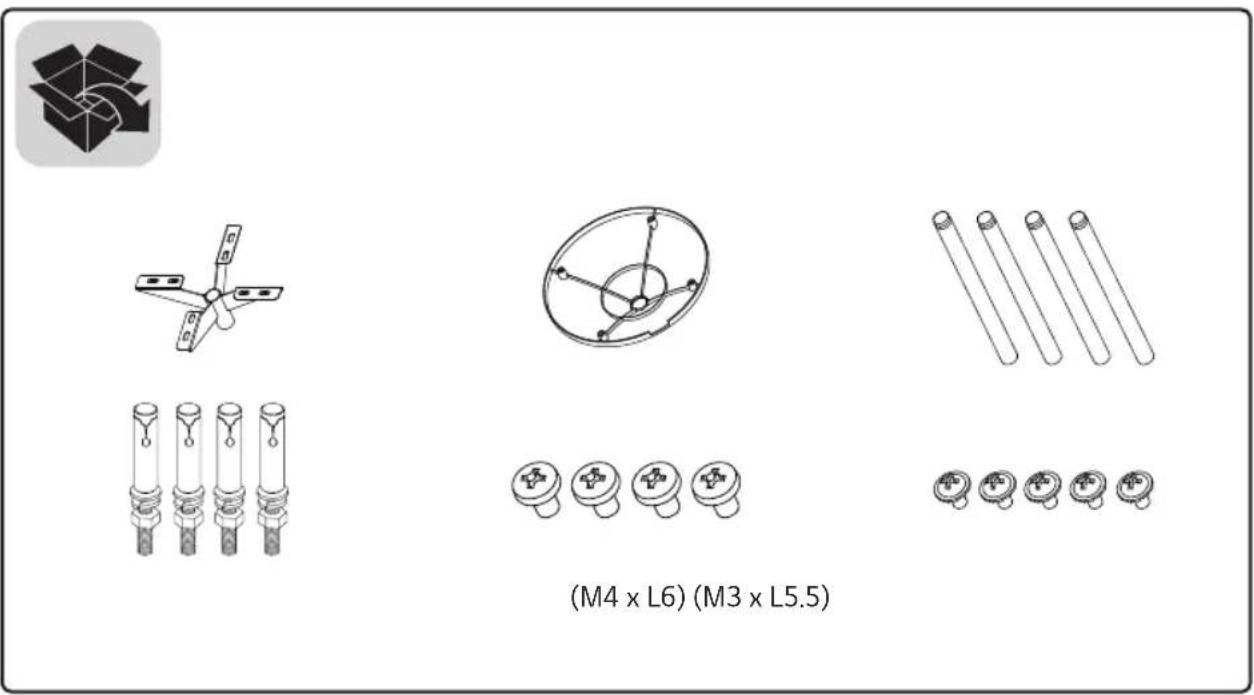

패키지 내용물	T-콘 유닛, 커버, B형 튜브, 나사 (M3 x L5.5, M4 x L6, M3 x L4.5, M4 x L8, M4 x L10), HDMI 케이블 (FRONT 및 REAR), 16/22핀 케이블 (빨간색 표시 있음 및 없음), 천장 고정 장치, 와셔, 너트
선택 액세서리	A형 튜브, 추가 커버
필요한 드릴 깊이	45mm ~ 55mm
드릴 비트 직경	14.5mm
앵커 나사 조임 토크	45 kgf/cm
T-콘 유닛 고정 나사	M4 x L8 (6개), M4 x L6 (4개)
포함된 케이블 유형	HDMI (2개), 16/22핀 케이블 (2개)
안전	석고 천장 또는 MDF에 설치하지 마십시오.
관리	부드럽고 마른 천으로 청소하십시오.

자주 묻는 질문 - ACCCFEH5C LG

ACCCFEH5C 마운트 설치에 필요한 도구는 무엇인가요?

14.5mm 드릴 비트가 장착된 드릴, 드라이버, 토크 렌치 (조임 토크 45 kgf/cm), 수평계가 필요합니다. 안정적인 사다리도 준비하세요.

이 마운트를 석고 천장에 설치할 수 있나요?

아니요, 이 마운트는 오직 콘크리트 천장용으로 설계되었습니다. 안전상의 이유로 석고 또는 MDF에 설치하는 것은 금지됩니다.

HDMI FRONT 및 REAR 케이블을 어떻게 구분하나요?

FRONT 라벨이 붙은 HDMI 케이블은 T-콘 유닛의 앞부분에 연결하고, 라벨이 없는 것은 뒷부분(REAR)에 연결합니다. 16/22핀 케이블의 빨간색 표시는 상단 연결을 나타냅니다.

설치에 몇 명이 필요한가요?

안전하게 마운트를 다루려면 최소 두 명이 필요합니다. 혼자 설치하지 마십시오.

권장 드릴 깊이는 얼마인가요?

구멍은 직경 14.5mm 드릴 비트로 45mm ~ 55mm 깊이로 뚫어야 합니다. 앵커 나사를 삽입하기 전에 구멍을 잘 청소하십시오.

케이블을 튜브에 어떻게 고정하나요?

16/22핀 케이블 커넥터를 케이블과 평행하게 접은 다음 튜브에 넣습니다. 장치를 재조립하기 전에 HDMI 케이블과 16/22핀 케이블을 튜브를 통과하게 하십시오.

천장이 콘크리트가 아닌 경우 어떻게 해야 하나요?

이 마운트는 콘크리트에만 사용할 수 있습니다. 다른 재질의 경우 전문가와 상의하거나 적합한 마운트를 선택하십시오.

마운트를 어떻게 청소하나요?

먼지를 제거하려면 부드럽고 마른 천을 사용하십시오. 표면을 손상시킬 수 있는 화학 제품이나 연마제는 피하십시오.

패키지에 어떤 케이블이 포함되어 있나요?

패키지에는 HDMI 케이블 2개 (FRONT 표시 있음 및 없음)와 16/22핀 케이블 2개 (빨간색 표시 있음 및 없음)가 포함되어 있습니다. 지침에 따라 올바르게 연결하십시오.

이 마운트의 예비 부품을 구입할 수 있나요?

A형 튜브나 추가 커버 같은 예비 부품은 옵션으로 구매 가능합니다. 주문하려면 LG 고객 서비스에 문의하십시오.

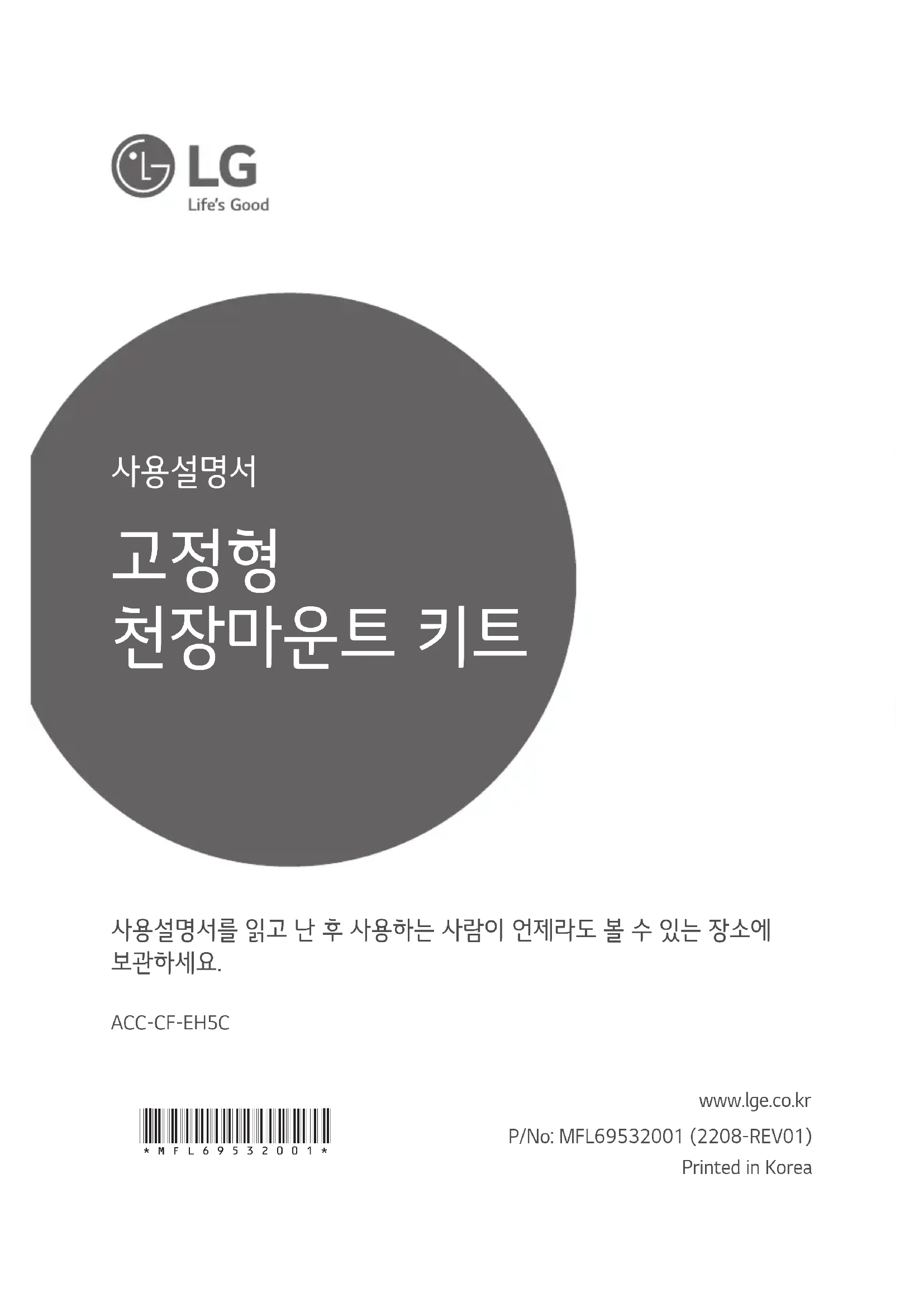

사용 설명서 ACCCFEH5C LG

사용설명서를 읽고 난 후 사용하는 사람이 언제라도 볼 수 있는 장소에 보관하세요.

ACC-CF-EH5C

(M4 x L6) (M3 x L5.5)

주의

- 제품을 설치할 때 또는 제품 설치 후 높이 조정 시에는 반드시 두 사람 이상이 함께 하세요. 혼자서 하게 되면 제품이 떨어져 부상 또는 제품 파손의 원인이 될 수 있습니다.

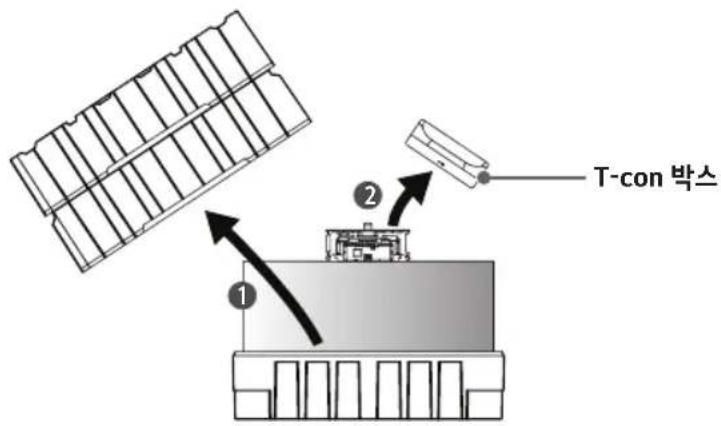

1 상자를 열고 위에 있는 포장 및 T-con 박스를 순서대로 제거합니다.

T-con 박스 ① ②

2 나사(M4 x L6) 4개를 풀어, 커버를 분리 합니다.

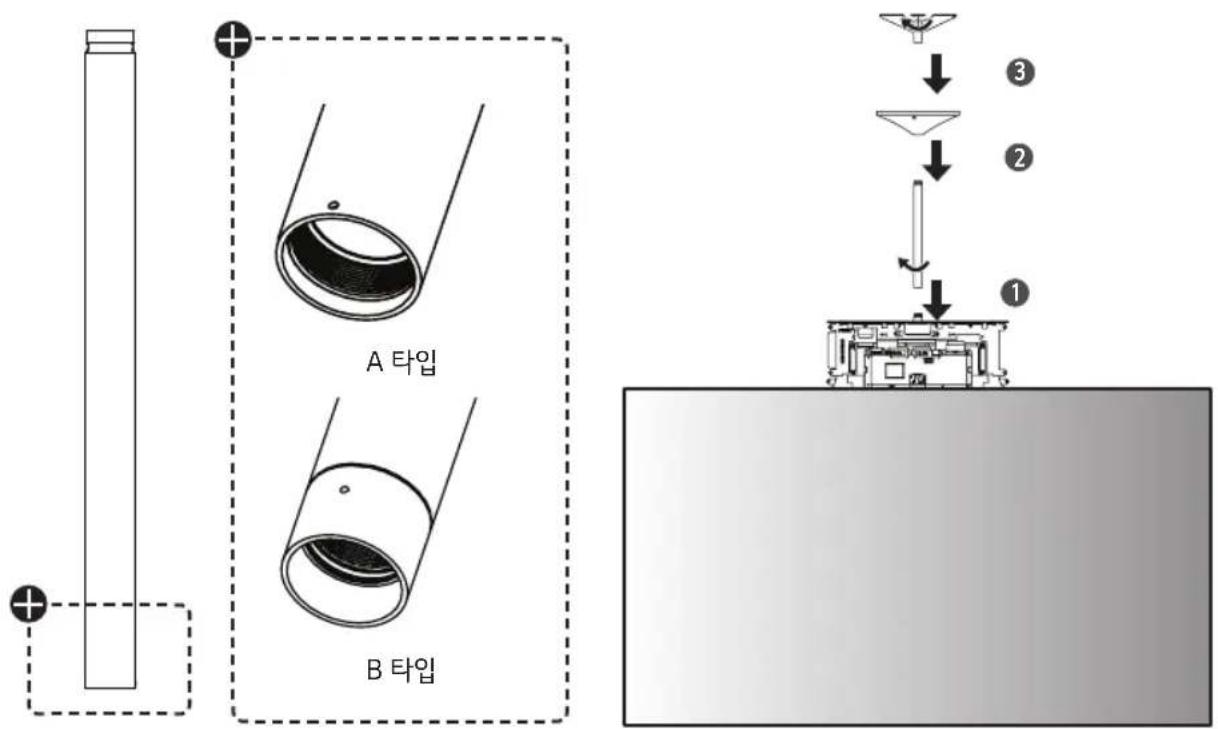

3 세트에 B 타입 파이프, 커버, 천장형 마운트를 순서대로 조립합니다. A 타입 파이프의 연결 개수 및 커버 설치는 선택 사항입니다.

A 타입 B 타입

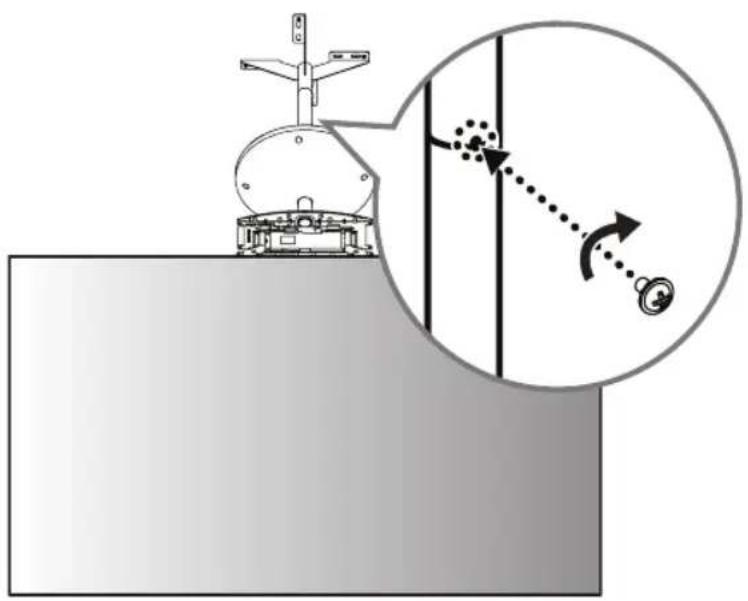

4 파이프 연결부마다 고정용 나사 홀에 나사 (M3 x L5.5)를 체결하여 파이프를 고정시킵니다.

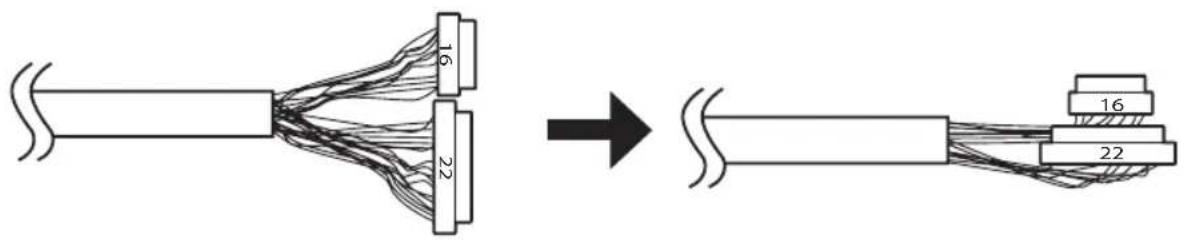

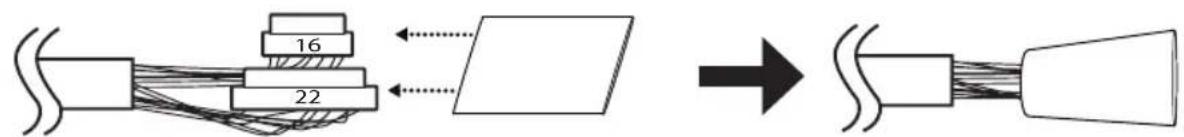

5 16/22 핀 케이블의 반대쪽 부분의 connector를 케이블과 일직선이 되도록 꺼어줍니다.

6 16/22 핀 connector를 함께 튜브에 삽입합니다.

7 정리된 16/22핀 케이블과 HDMI 케이블을 삽입하여 통과시키고, 분리된 세트를 재조립합니다.

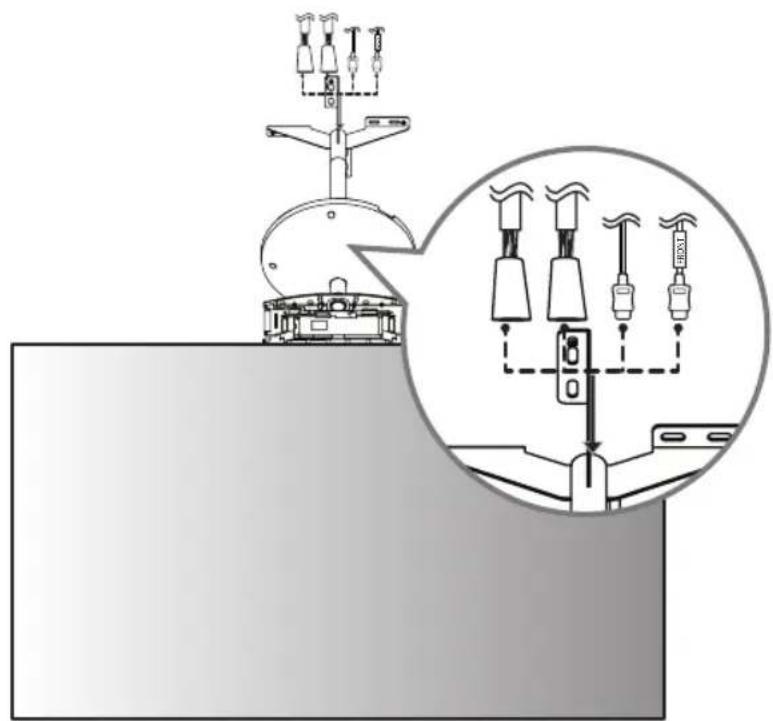

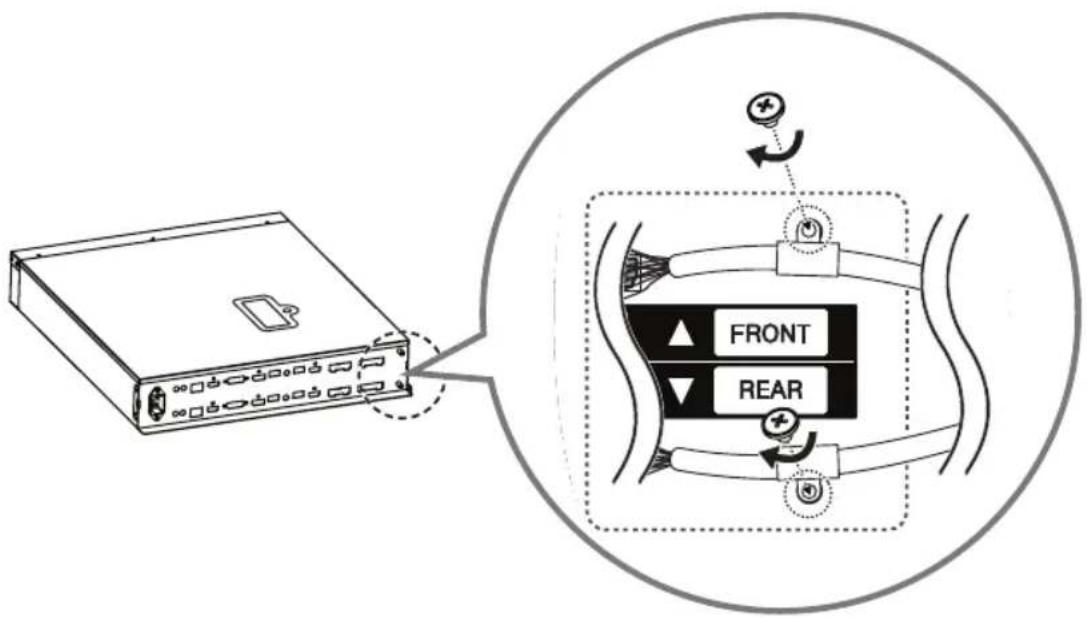

8 FRONT 라벨이 붙은 HDMI 케이블을 FRONT 면에 연결합니다. 붙은색 표시가 있는 16/22 핀 케이블에 케이블 홀더를 끼우고 나사 (M3 x L4.5)를 이용해 조립한 후 연결합니다.

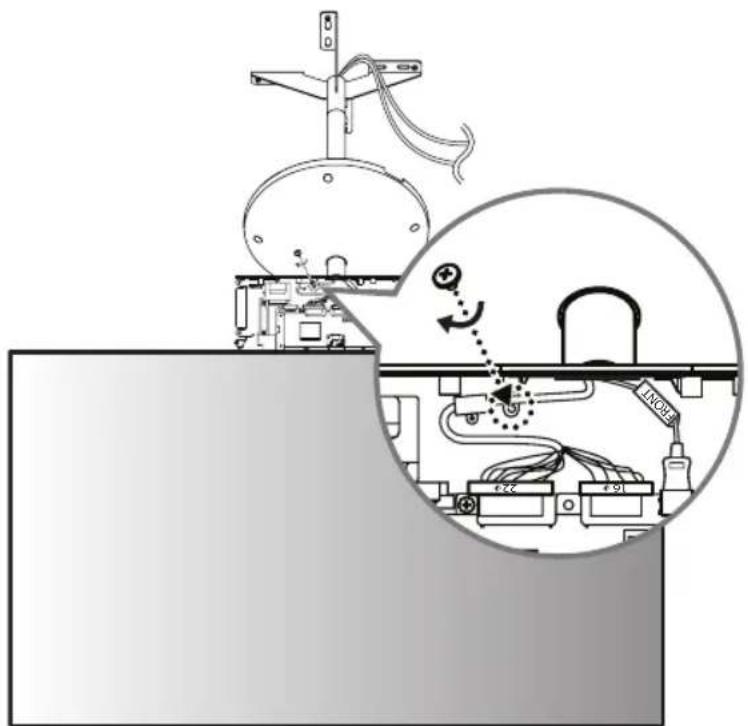

9 FRONT 라벨이 없는 HDMI 케이블을 REAR 면에 연결합니다. 붉은색 표시가 없는 16/22 핀 케이블에 케이블 홀더를 끼우고 나사 (M3 x L4.5)를 이용해 조립한 후 연결합니다.

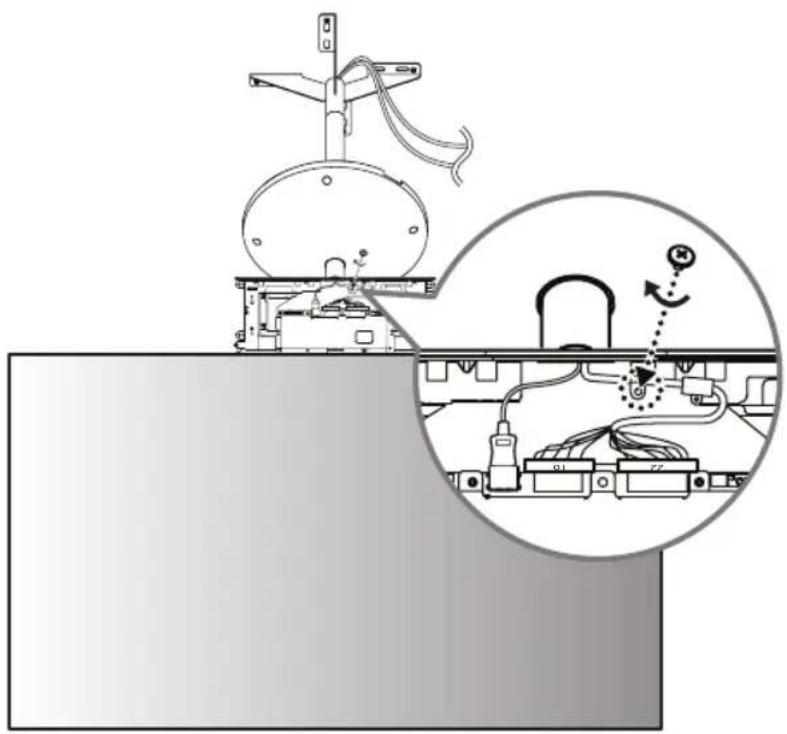

10 T-con 박스의 IR 수신부가 있는 면을 FRONT 면에 덮고, 반대쪽에서 나사 (Φ3 x L6) 4개로 체결합니다.

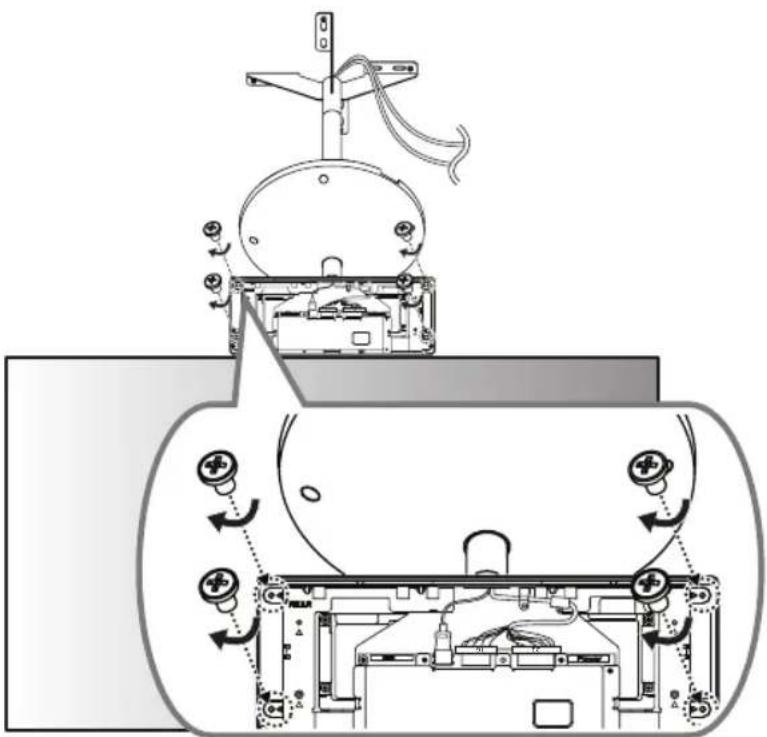

11 나머지 T-con 커버를 REAR 면에 덮고, 나사 (Φ3 x L10) 2개로 체결합니다.

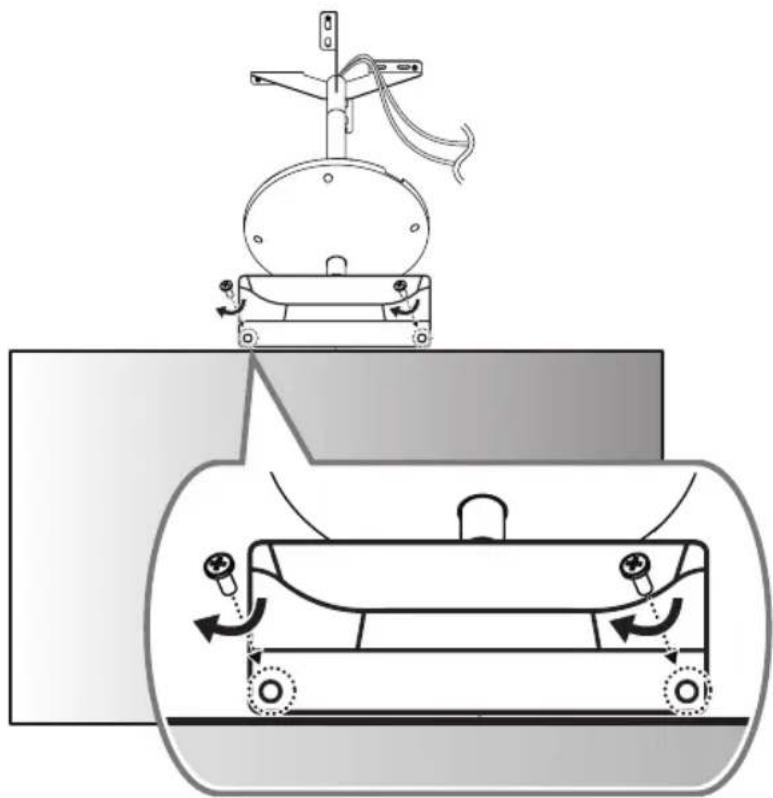

12 T-con 커버 하단에 나사 (M4 x L8) 6개를 체결합니다.

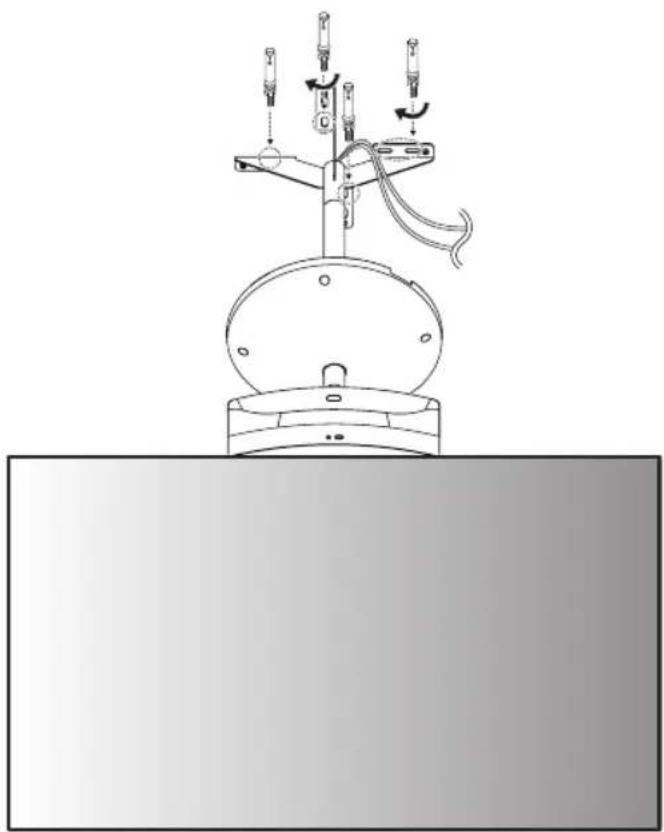

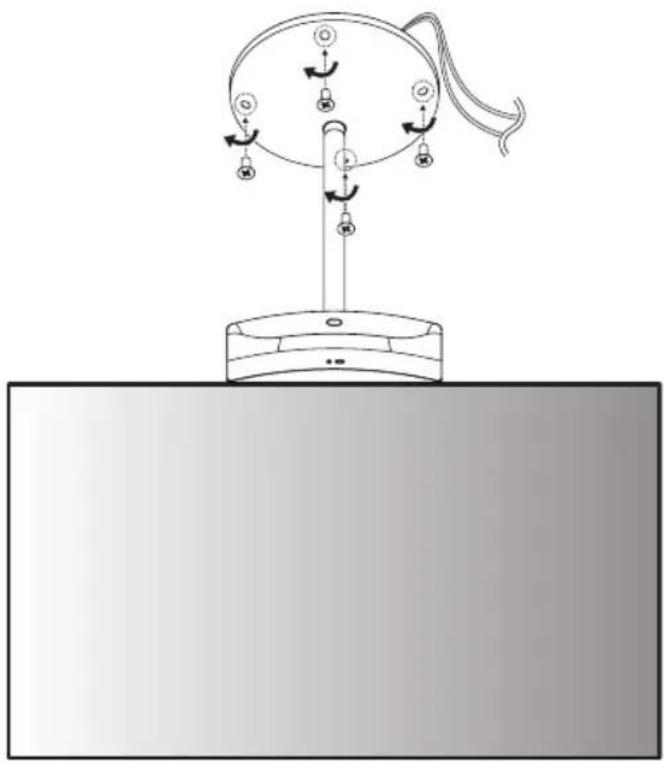

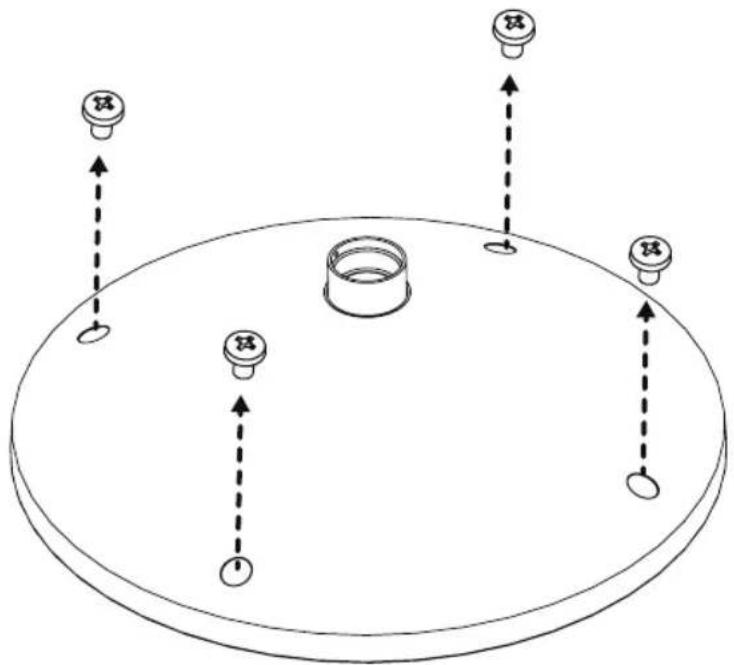

13 앱커 볼트 4개로 천장에 설치합니다.

-천장의 재질 및 마감재의 두께를 확인하세요. 천장의 재질이 금가지 않는 콘크리트 재질일 때만 동봉된 앱커 나사를 사용할 수 있습니다. 석고보드 또는 종이/나무 가루를 압축한 재질 (MDF)로 만들어진 천장에는 절대 설치하지 마세요.

1

① 앱커 위치에 구멍을 드릴 비트 (직경 14.5 mm)를 사용해 깊이 45 mm에서 55 mm 이내로 뜻으세요.
② 뜨은 구멍을 청소하세요.
③ 구멍에 동봉된 앱커 나사를 삽입하세요.
4 나사의 위치에 맞게 천장부착판을 천장쪽으로 밀착시키세요.
5 와셔 및 너트를 순서대로 체결하세요. 이 때, 나사는 Torque 45 kgf/cm 이상으로 조이세요.
6 와셔 및 너트가 완전히 밀착 될 때까지 조이세요.

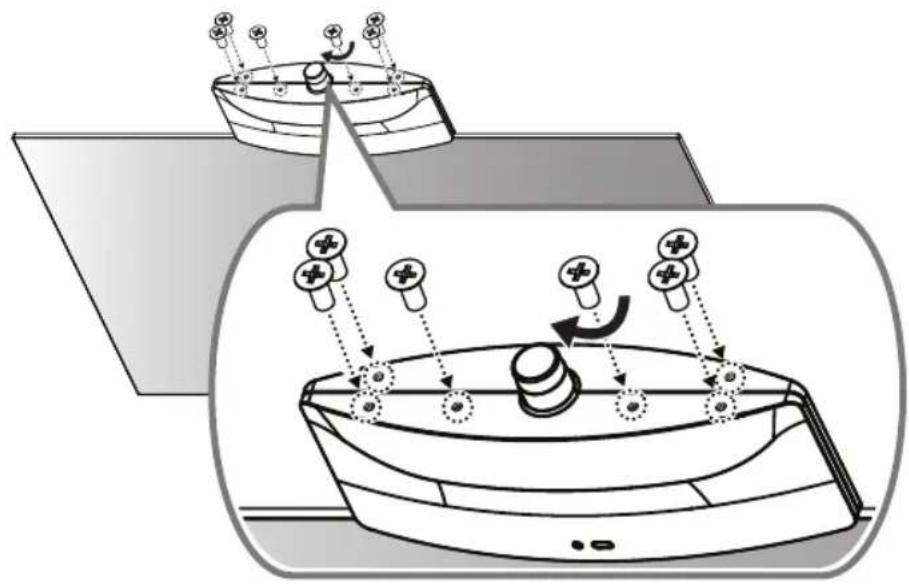

14 나사 (M4 x L6) 4개로 커버를 고정합니다.

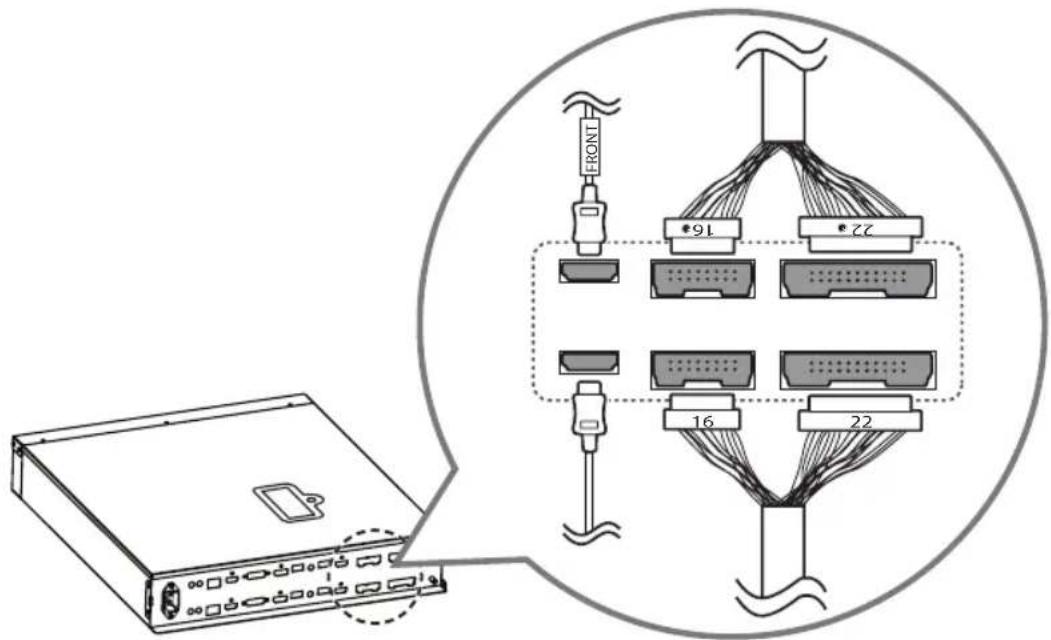

15 사이니지 박스에 케이블을 연결합니다. 이때, FRONT 라벨이 붙은 HDMI 케이블은 위에, FRONT 라벨이 없는 HDMI 케이블은 아래에 체결합니다. 16/22 핀 케이블의 경우 붉은색 표시가 있는 케이블을 위에 체결합니다.

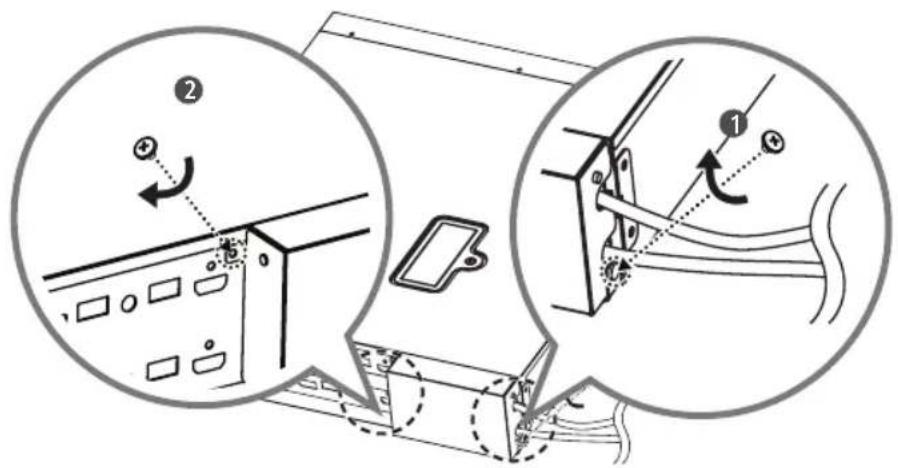

16 16/22 핀 케이블을 나사 (M3 x L4.5) 2개로 각각 체결합니다.

17 잙커버의 흔을 케이블에 맞춰 덮고 나사 (M3 x L4.5) 2개로 체결합니다.

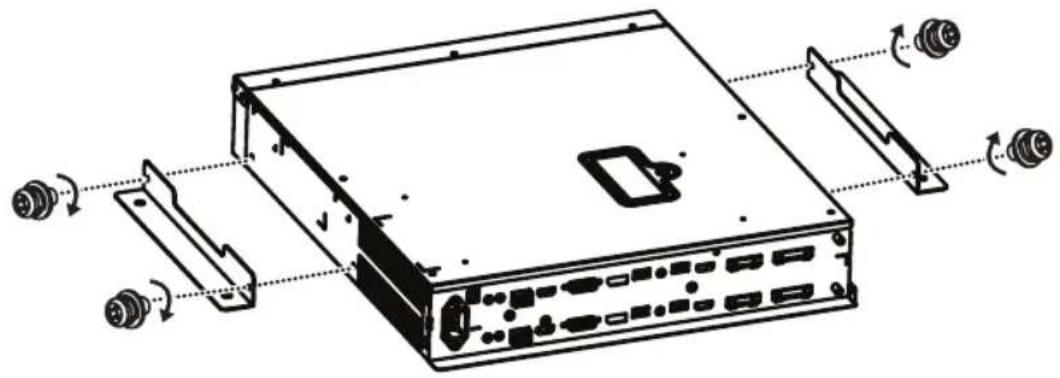

18 마운팅 브래킷을 나사 (M4 x L8) 4개로 사이니지 박스에 조립하여 설치합니다.

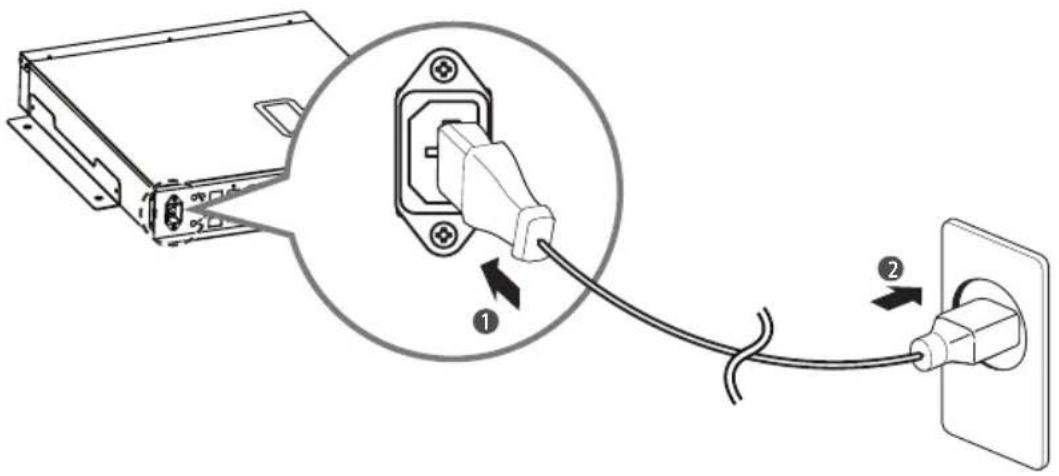

사이니지 박스에 전원코드를 연결합니다.
