K05XD - Lecteur/enregistreur de cd Esoteric - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur/enregistreur de CD et Super Audio CD

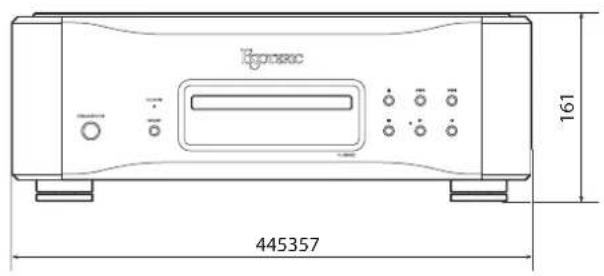

Dimensions (L × H × P)	445 × 161 × 357 mm (saillies incluses)
Poids	20,7 kg
Alimentation	CA 220-240 V, 50/60 Hz (Europe) ou CA 120 V, 60 Hz (USA/Canada)
Consommation électrique	25 W (veille : 0,3 W avec RS-232C désactivé)
Sorties audio analogiques	XLR (1 paire) : 5,0 Vrms max., 114 Ω ; RCA (1 paire) : 2,5 Vrms max., 57 Ω
Sorties audio numériques	XLR (AES/EBU) : 3 Vc-c, 110 Ω ; RCA (IEC 60958) : 0,5 Vc-c, 75 Ω
Entrées audio numériques	Coaxiale RCA (PCM jusqu'à 192 kHz/24 bit, DSD DoP 2,8 MHz) ; Optique (PCM jusqu'à 192 kHz/24 bit, DSD DoP 2,8 MHz) ; USB type B (PCM jusqu'à 384 kHz/32 bit, DSD jusqu'à 22,5 MHz)
Entrée horloge externe	BNC 10 MHz (0,5 à 1,0 Vrms, onde sinusoïdale, impédance 50 Ω)
Formats de disque lisibles	Super Audio CD, CD (y compris CD-R et CD-RW)
Fonctions spéciales	Lecture MQA, filtre numérique PCM (FIR, RDOT), filtre DSD, ES-LINK Analog, synchronisation d'horloge externe, convertisseur N/A via entrée numérique
Entretien	Chiffon sec et doux ; éviter produits chimiques, diluants ou lingettes imprégnées
Température de fonctionnement	+5 °C à +35 °C
Accessoires fournis	Cordon d'alimentation, télécommande RC-1333, piles AA (×2), patins en feutre (×3), mode d'emploi, carte de garantie
Sécurité	Classe I, mise à la terre obligatoire ; ne pas exposer à la pluie ou à l'humidité ; aucune pièce réparable par l'utilisateur
Réparabilité	Contacter le revendeur ; aucune pièce interne ne peut être réparée par l'utilisateur

FOIRE AUX QUESTIONS - K05XD Esoteric

Quels types de disques puis-je lire avec le K05XD ?

Vous pouvez lire les Super Audio CD, les CD audio standards ainsi que les CD-R et CD-RW finalisés au format CD audio.

Comment connecter le K05XD à un ordinateur ?

Utilisez un câble USB type B (USB 2.0 ou supérieur) pour relier le port USB de l'appareil à l'ordinateur. Installez d'abord le pilote dédié (Windows) ou utilisez le pilote standard (Mac), puis sélectionnez l'entrée USB in sur l'appareil.

Comment utiliser une horloge externe avec le K05XD ?

Connectez un générateur d'horloge 10 MHz à la prise CLOCK 10MHz IN via un câble coaxial BNC, puis réglez le paramètre CLK> sur ON dans le menu de réglage. Le voyant CLOCK s'allume lorsque la synchronisation est effective.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à l'appareil et à une prise secteur fonctionnelle. Si le problème persiste, contactez le revendeur.

Comment nettoyer le K05XD ?

Utilisez un chiffon sec et doux pour essuyer la surface. Pour les taches tenaces, humectez légèrement le chiffon et essorez-le bien. N'utilisez jamais de produits chimiques, diluants ou lingettes imprégnées.

Puis-je enregistrer numériquement depuis le K05XD ?

L'enregistrement numérique des disques protégés contre la copie n'est pas possible. Vous pouvez enregistrer le signal audio analogique via les sorties analogiques.

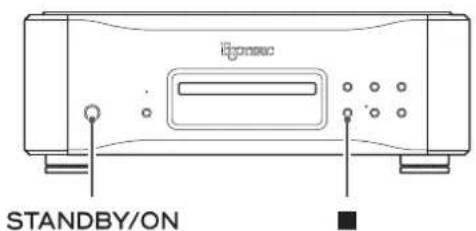

Comment réinitialiser les réglages d'usine ?

Mettez l'appareil en veille, puis appuyez sur la touche STANDBY/ON tout en maintenant la touche Stop (■) enfoncée sur l'unité principale. Relâchez Stop lorsque « Setup CLR » s'affiche à l'écran.

Pourquoi n'y a-t-il aucun son en sortie numérique avec un Super Audio CD ?

La sortie numérique est automatiquement désactivée lors de la lecture d'un Super Audio CD pour des raisons de protection contre la copie. Utilisez les sorties analogiques pour écouter ces disques.

Comment utiliser la connexion ES-LINK Analog ?

Reliez les prises XLR de l'appareil (réglées sur ESL-A) aux prises ES-LINK Analog d'un amplificateur compatible à l'aide de câbles XLR blindés. Réglez la sortie analogique sur ESLA dans le menu.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont installées correctement et qu'elles ne sont pas déchargées. Assurez-vous qu'aucun obstacle ne se trouve entre la télécommande et le capteur infrarouge de l'appareil (distance maximale de 7 m).

MODE D'EMPLOI K05XD Esoteric

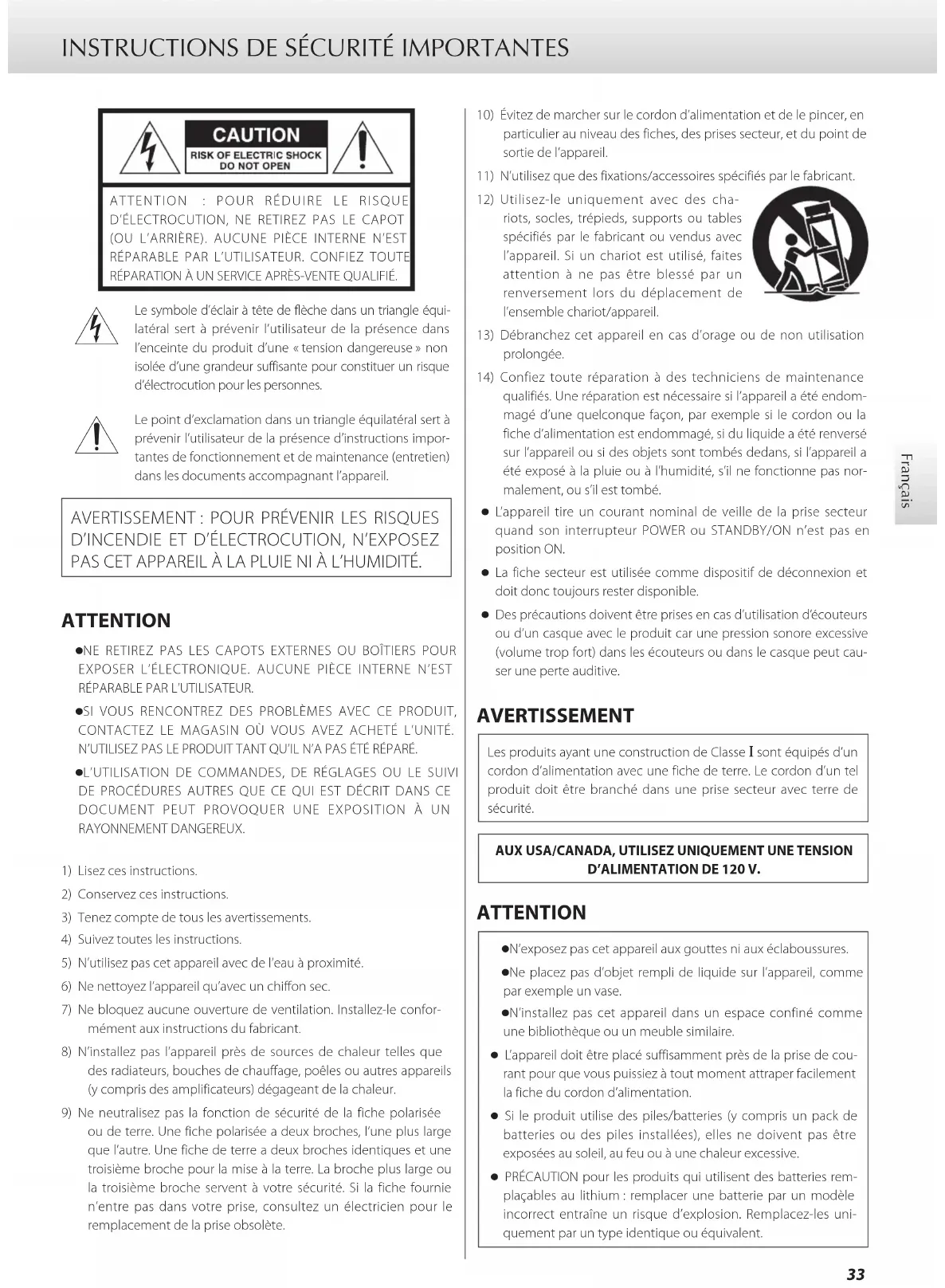

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT: POUR PREVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITE.

Attention

NE RETIREZ PAS LES CAPOTS EXTERNES OU BOITIERS POUR EXPOSER L'ÉLECTRONIQUE. AUCUNE PIECE INTERNE N'EST REPARABLE PAR L'UTILISATEUR. SI VOUS RENCONTREZ DES PROBLEMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OU VOUS AVEZ ACHETE L'UNITE. N'TILISEZ PAS LE PRODUIT TANT QU'IL N'A PAS ETÉ RÉPARE. L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUVI DE PROCÉCURS AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

1) Lisez ces instructions. 2) Conservez ces instructions. 3) Tenez compte de tous les avertissements. 4) Suivez toutes les instructions. 5) N'utilisez pas cet appareil avec de l'eau à proximité. 6) Ne nettoyez l'appareil qu'avec un chiffon sec. 7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant. 8) N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur. 9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10) Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur et du point de sortie de l'appareil.

11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.

12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée. 14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

Avertissement

Les produits ayant une construction de Classe I sont équipés d'un cordon d'alimentation avec une fiche de terre. Le cordon d'un tel produit doit être branché dans une prise secteur avec terre de sécurité.

Attention

N'exposez pas cet appareil aux gouttes ni aux éclaboussures. - Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase. N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.

• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRECAUTION pour les produits qui utilisent des batteries remplaçables au lithium: remplacer une batterie par un modele incorrect entraine un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

Précautions concernant les piles

Un mauvais emploi des piles peut entraîner leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches. Veuillez lire et suivre attentivement les précautions suivantes.

Veillez à insérer les piles avec leurs pôles positif (⊕) et négatif (⊙) correctement orientés. - Utilisez des piles du même type. N'utilisez jamais des types de pile différents ensemble. - Si la télécommande doit rester inutilisée durant une période prolongée (plus d'un mois), retirez ses piles pour éviter qu'elles ne coulent. - Si les piles coulent, essuyez le liquide dans le compartiment des piles et remplacez les piles par de nouvelles. - N'utilisez pas de piles d'un type autre que celui spécifique. Ne mélangez pas des piles neuves avec des anciennes et n'utilisez pas ensemble des types de pile différents. - Ne chauffez pas et ne démontez pas les piles. Ne jetez jamais les piles dans un feu ou dans de l'eau. - Ne conservez et ne transportez pas les piles avec d'autres objets métalliques. Les piles pourraient entraîner un court-circuit, couler ou exploser. - Ne rechargez jamais une batterie sans avoir vérifié qu'elle peut l'être. - N'exposez pas les piles à une pression d'air extrêmement basse car cela pourrait entraîner une explosion ou une fuite de liquides ou de gaz inflammables.

Informations sur le laser

Ce produit laser est un produit laser grand public selon la norme EN 50689:2021 et est conforme à toutes les exigences relatives aux produits laser grand public, hors produits attrayants pour les enfants. Ce produit contient un système laser et est répertorié comme PRODUIT LASER DE CLASSE 1 selon la norme IEC 60825-1:2014. Cette classe ne nécessite pas d'attention particulière dans le cadre d'une utilisation normale. Ne démontez rien pour éviter d'être exposé au faisceau laser.

Type: RLD2WMFR1

Fabricant: ROHM Co., Ltd.

Puissance laser : moins de 0,7 mW sur la lentille de l'objectif

Longueur d'onde: 790 ± 15 nm (CD)

650 ± 10 nm (Super Audio CD)

Modèle pour le canada

Déclaration de conformité d'Innovation, Sciences et Développement économique Canada :

CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA

Modèle pour l'europe

Ce produit est conforme aux directives européennes et aux autres réglements de la Commission française.

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

a) Tout équipement électrique/electronique et pile/accumulateur hors d'usage doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. b) En vous débarrassant correctement des équipements ELECTRIQUES/electroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. c) Le traitement incorrect des équipements électriques/electroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représentée une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/electroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE, 2013/56/UE), alors les symboles chimiques de ces éléments Pb, Hg, Cd seront indiqués sous le symbole DEEE.

e) Des systèmes de retard et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des équipements électriques/electroniques et piles/accumulateurs hors d'usage, veuillez contacter cette mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Pb, Hg, Cd

Les autres noms de société, noms de produit et logos présents dans ce document sont des marques commerciales ou déposées de leurs détenteurs respectifs.

Nous vous remercions d'avoir choisi ce produit ESOTERIC.

Lisez attentivement ce mode d'emploi pour tirer les meilleures performances de ce produit. Après l'avoir lu, gardez-le en lieu sûr avec la carte de garantie pour vous y référer ultérieurement.

Attention

Cet appareil ne produit des signaux analogiques et numériques que par les types de connecteurs analogiques et numériques sélectionnés.

Avant l'utilisation, réglez donc les sorties analogiques et numériques.

Voir « Mode de réglage » en page 54, « Réglage de sortie analogue » et « Réglage de sortie numérique » en page 55.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES 33 Avant l'utilisation 36 Précautions d'emploi 37 Notes sur les disques 38 Branchements 39 Notes à propos de la télécommande 42 Parties et fonctions de la télécommande 43 Parties et fonctions de l'unité principale 44 Parties et fonctions de l'écran 45 Lecture 46 Sélection des pistes 48 Modes de lecture 49 Lecture en boucle (répétition) 50 Affichage 50 Atténuateur (Dimmer) 51 Changement de la source d'entrée 51 Branchement d'un ordinateur et lecture de fichiers audio 52 Mode de réglage 54 MENU1 55 MENU2 57 MQA (Master Quality Authenticated) 58 Guide de dépannage 58 Caractéristiques techniques 61 Schémas avec cotes 62

Accessoires fournis

Vérifiez que vous disposez bien de tous les accessoires indiqués ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté ce produit si l'un de ces accessoires manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Télécommande (RC-1333) × 1

Piles pour télécommande (AA)× 2

Patins en feutre × 3

Mode d'emploi (ce document) × 1

Carte de garantie × 1

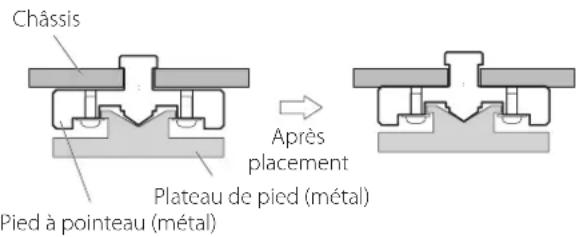

Note sur les pieds de découplage

Des pieds à pointeau métallique de haute précision sont fixés à la plaque inférieure de cette unité.

Les pieds à pointeau et leur plateau de protection ne sont pas fixés de façon rigide, mais quand l'unité est posée à sa place, elle est soutenue par ces pieds à pointeau, qui dispersent efficacement les vibrations.

• Si l'y a un espace entre le châssis et un pied à pointeau une fois l'unité place, tournez le pied dans la direction qui serre la vis pour supprimer cet espace. Fixez les patins de frottement fournis sous les pieds de protection pour éviter de rayer la surface sur laquelle est placé l'unité.
• L'unité est très lourde, aussi faites attention de ne pas vous blesser durant l'installation.

- N'installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d'un radiateur, d'un chauffage, d'une cuisine ou d'autres appareils chauffants. En outre, ne la placez pas au-dessus d'un amplificateur ou autre équipement dégageant de la chaleur. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement. - Afin de permettre une bonne dissipation de la chaleur, laissez au moins 20 cm entre cette unité et les murs et les autres équipements lors de l'installation. Si vous la placez dans un rack, prenez les précautions nécessaires pour éviter la surchauffe en laissant au moins 5 cm d'espace libre au-dessus et 10 cm derrière.

Ne pas laisser ces espaces peut faire monter la température au risque d'entraîner un incendie.

• En cas d'installation dans un rack à porte vitrée, n'utilisez pas la touche d'ouverture/fermeture de tiroir (▲) de la télécommande pour ouvrir le tiroir de disque si la porte du rack est fermée. Si les mouvements du tiroir de disque sont contrariés, des dommages peuvent en résulter.
• Placez l'unité dans un endroit stable.
• Ne placez rien sur l'unité.
• Ne soulevez pas et ne déplacez pas l'unité durant la lecture car le disque tourne à vitesse élevée. Cela pourrait endommager le disque.
• Retirez toujours tout disque avant de déplacer cette unité ou de l'emballer pour par exemple l'installer à un autre endroit. Transporter cette unité avec un disque à l'intérieur peut causer des dommages. La tension du courant fourni à l'unité doit correspondre à la tension imprimée sur sa face arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• N'ouvre pas le boîtier de l'unité car cela peut endommager les circuits ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur.
• Quand vous débranchez la fiche d'alimentation d'une prise secteur, tirez toujours directement sur la fiche. Ne tirez jamais sur le cordon lui-même.

Précautions pour l'enregistrement avec un appareil connecté

Certains disques comportent des signaux empêchant la copie. Vous ne pouvez pas enregistrer tel quel le signal audio numérique d'un disque protégé contre la copie.

(Vous pouvez enregistrer le signal audio fourni sous forme analogique.)

Entretien

Utilisez un chiffon sec et doux pour nettoyer la surface de l'unité. Pour les taches tenaces, utilisez un chiffon humide soigneusement essoré afin d'éliminer l'excès d'humidité.

• Ne vaporisez jamais de liquide directement sur cette unité.
• N'utilise pas de lingettes de nettoyage imbibées de produit chimique, de diluant ou autres agents chimiques. Cela pourrait endomager la surface.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boiler.

Pour votre sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

Les logos suivants apparaissent sur les disques et les boîtiers de disque. Cette unité peut lire des disques portant ces logos sans l'aide d'un adaptateur.

Cette unité ne peut pas lire les disques qui n'ont pas ces logos.

Types de disque lisibles par cette unité et leurs logos

Si vous essayez de lire tout autre type de disque avec cette unité, des bruits forts risquant d'endommager les enceintes et d'alterer votre audition peuvent être produits. N'essayez jamais de lire un type de disque autre que ceux indiqués ci-dessus.

• Cette unité ne peut pas lire DVD video, DVD audio, CD video, DVD-ROM et CD-ROM, par exemple.
• Cette unité peut être dans l'incapacité de dire correctement les disques doubles (Dual), les CD à dispositif anti-copie ou autres CD spéciaux qui ne se conforment pas à la norme CD Red Book. Le fonctionnement et la qualité sonore ne peuvent pas être garantis si des disques spéciaux sont utilisés dans cette unité. Si la lecture d'un disque spécial cause des problèmes, contactez le vendeur du disque.

Cd-r/cd-rw

Cette unité peut lire les CD-R/CD-RW qui sont au format CD audio. Veillez à finaliser les disques créés au moyen d'enregistreurs de CD.

Selon la qualité du disque et les conditions de son enregistrement, la lecture peut ne pas être possible. Pour des détails, voir le mode d'emploi de l'appareil que vous utilisez.

Manipulation des disques

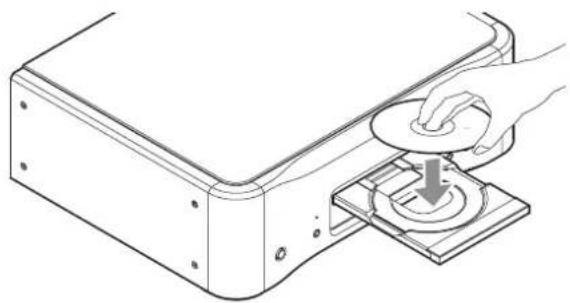

• Chargez les disques avec leur face imprimée vers le haut. (Les CD n'ont qu'une seule face lisible.)
• Pour sortir un disque de son boîtier, commencez toujours par appuyer sur le centre du boîtier puis saisissez le disque par sa tranche.

Sortie du boîtier. Maintien par le bord.

• Faites attention lors de la manipulation des disques. Si la face qui contient les données (face sans inscription) est rayée, salie par des empreintes digitales ou de façon générale sale ou tachée, des erreurs peuvent se produire durant la lecture.
• Si la face du disque où sont encodées les données (face non imprimée) est sale par des empreintes de doigt ou de la poussière, utilisez un chiffon doux pour essuyer la surface d'un mouvement allant du centre vers le bord extérieur. Nettoyez toujours les disques avant de les ranger. Ne pas nettoyer un disque sale risque de dégrader sa qualité sonore.

• N'employez jamais de nettoyants pour disque, traitements antistatiques, diluants ou produits chimiques similaires pour nettoyer les disques. De tels produits chimiques pourraient abimer la surface du disque.
• Ne laissez pas les disques dans des lieux exposés directement à la lumière du soleil ou qui sont très humides ou très chauds.
• Pour écrire sur le côté inscriptible du disque, employez un marqueur permanent à pointe feutre. L'emploi d'un stylo à bille ou autre à pointe dure peut endommager le disque, le rendant illisible.
• Une fois que vous avez fini de déposer un disque, replacez-le toujours dans son boîtier pour le rangement. Ne pas le faire peut entraîner des déformations et des rayures.
• Ne posez pas d'étiquette ou d'autres matériaux sur les disques. N'utilisez pas de disque dont la surface conserve des résidus collants après par exemple le retrait d'un autocollant ou d'une étiquette. Si un tel disque est chargé, il peut se bloquer dans l'unité ou endommager celle-ci.

N'utilisez jamais de stabilisateurs de CD du commerce. Cela pourrait rendre le disque illisible ou endommager l'unité. N'utilisez pas de disques fendus car ils pourraient endommager l'unité. - N'employez jamais de disques ayant une forme irrégulière, dont des disques en forme de cœur ou octogonaux, car ils peuvent endommager l'unité.

• N'employez pas de disques imprimables, c'est-à-dire dont la face inscriptible peut être imprimée. Comme de tels disques ont une surface spécialement traitée, si on les charge, ils peuvent se coincer dans l'unité ou l'endommager.

Si vous avez des questions quant à la façon de manipuler un CD-R ou CD-RW, contactez directement son fabricant.

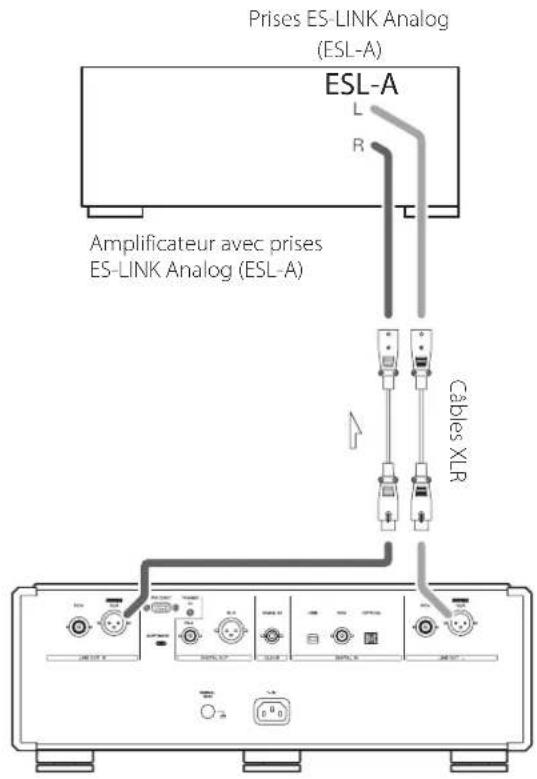

Branchement par liaison es-link analog

Utilisez des câbles XLR pour raccorder les prises de sortie audio analogique (XLR/ESL-A) de cette unité aux prises ES-LINK Analog (ESL-A) d'un amplificateur.

• Réglez la sortie analogique (AOUT) de cette unité sur ESL.
• Les connexions XLR et RCA normales sont également possibles. Sélectionnez le type de connexion qui apporte la qualité audio que vous préférez.

Présentation d'ES-LINK analog

La méthode de transmission du courant utilise les performances de circuits tampons HCLD qui se caractérisent par leur capacité à fournir un courant fort à haut débit. Cela supprime l'impact de l'impédance sur les trajets des signaux, permettant une transmission pure et puissante des signaux.

Utilisez des câbles de connexion blindés et symétriques. - Cette connexion se fait au moyen de câbles symétriques ordinaires (à connecteurs XLR). Ces prises ne peuvent toutefois être raccordées qu'à des appareils compatibles, car le format de transmission est particulier.

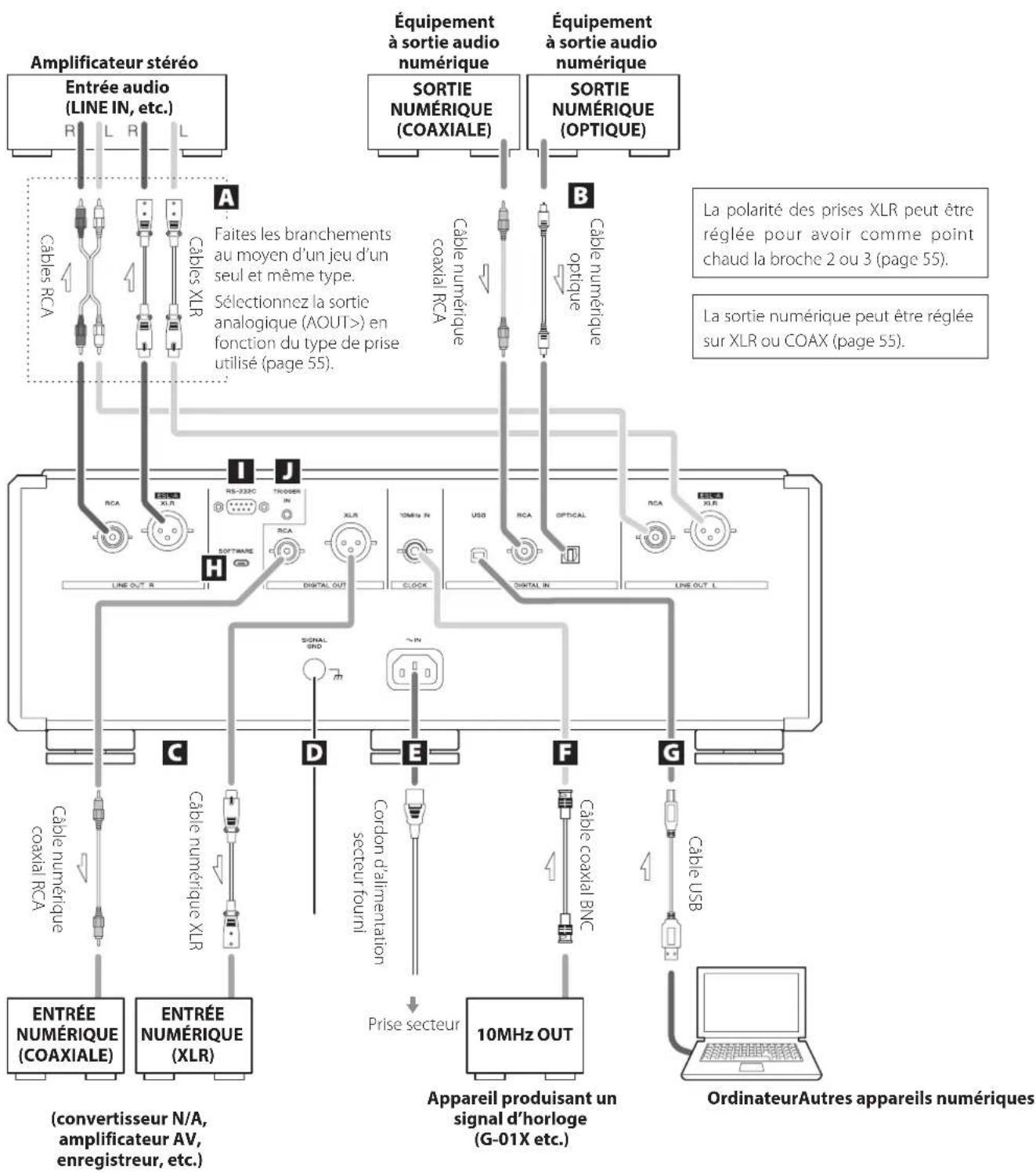

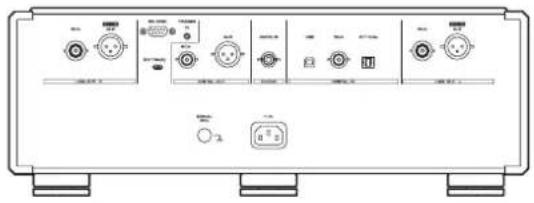

Cautions lors des branchements

• Faites tous les autres branchements avant de brancher la fiche d'alimentation dans une prise secteur.
• Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions.

Elles produisent 2 canaux de signaux audio analogiques. Reliez les prises XLR ou RCA à un amplificateur.

Utilisez des câbles du commerce pour les branchements.

XLR/ESL-A: cables XLR

RCA: cables RCA

Branchez une prise R de cette unité à une prise R de l'amplificateur et la prise L de l'unité à la prise L correspondante de l'ampli.

• Réglez la sortie analogique sur ESLA, XLR2, XLR3, RCA ou OFF (page 55).
• Si vous raccordez cette unité à un amplificateur doté de connecteurs ES-LINK Analog (ESL-A), nous vous recommendons de connecter ses prises XLR aux prises ES-LINK Analog (ESL-A) de l'amplificateur (page 39).

Servent à recevoir l'audio numérique. Elles peuvent être reliées aux prises de sortie numérique d'appareils audio.

Utilisez des câbles du commerce pour les branchements.

RCA: câble numérique coaxial RCA

OPTICAL: cable numérique optique (TOS)

C Prises de sortie audio numérique (DIGITAL OUT)

Elles produisent les signaux audio numériques des CD lus sur cette unité et les signaux reçus par les prises d'entrée audio numérique de cette unité (DIGITAL IN).

Branchez les prises de sortie audio numérique (DIGITAL OUT) de cette unité aux prises d'entrée audio numérique d'autres appareils numériques, comme un convertisseur N/A, un amplificateur AV ou un enregistreur.

Utilisez des câbles du commerce pour les branchements.

XLR: câble numérique XLR

RCA: câble numérique coaxial RCA

• Ces prises ne peuvent pas produire les données audio numériques d'un Super Audio CD.
• La sortie numérique peut être régée sur OFF (déactivée), XLR ou COAX (page 55).

D Borne de masse SIGNAL GND

La qualité audio peut être améliorée en reliant cette borne de masse à un amplificateur ou à un autre appareil connecté à cette unité.

• Ce n'est pas une borne de terre de sécurité.

E Prise d'entrée secteur ( IN)

Branchez le cordon d'alimentation secteur fourni à cette prise. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur.

N'utilisez qu'un authenticate cordon d'alimentation ESOTERIC. L'utilisation d'autres cordons d'alimentation peut entrainer un incendie ou un choc électrique. Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

Utilisez la prise CLOCK 10MHz IN pour faire entrer les signaux de synchronisation d'horloge à 10 MHz.

Lors de l'utilisation de la synchronisation d'horloge, connectez la prise de sortie d'horloge de l'appareil émettant le signal d'horloge à la prise d'entrée d'horloge de cette unité. Ensuite, réglez le paramètre d'horloge externe (CLK>) sur ON (page 55).

Pour le branchement, utilisez un câble coaxial BNC du commerce.

• Vous pouvez utiliser des câbles BNC coaxiaux à impédance de 50 Ω ou 75 Ω.

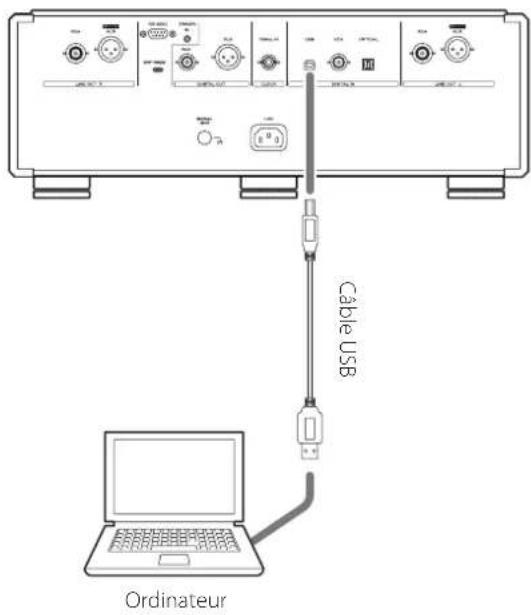

Sert à recevoir l'audio numérique d'un ordinateur. Reliez-le au port USB d'un ordinateur.

Pour le branchement, utilisez un câble USB du commerce.

Avant de brancher, lisez les pages 52 et 53.

Sert à la maintenance. Ne branchez rien sauf si vous êtes invité à le faire par notre service après-vente.

Prise d'entrée pour télécommande (RS-232C)

Cette prise de commande est destinée à une utilisation par des professionnels (installateurs).

Utilisez cette prise pour contrôler l'alimentation depuis une source externe.

Ne branchez rien à cette prise lorsque vous ne l'utilisez pas.

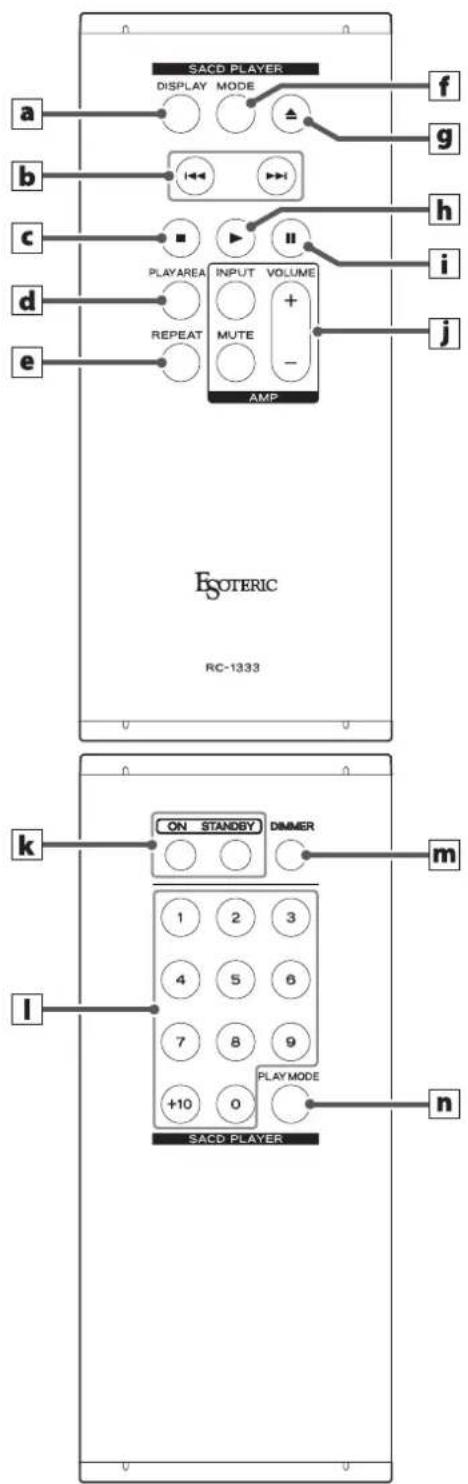

Précautions pour l'utilisation de la télécommande

• Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l'unité principale dans un rayon maximal de 7 m. Ne placez pas d'obstacles entre l'unité principale et la télécommande.
• La télécommande peut ne pas fonctionner si le capteur de signal de télécommande est exposé à la lumière du soleil ou à une forte source lumineuse.
• Sachez que l'emploi de cette télécommande peut entraîner le déclenchement involontaire d'opérations sur d'autres appareils contrôlables par rayons infrarouges.

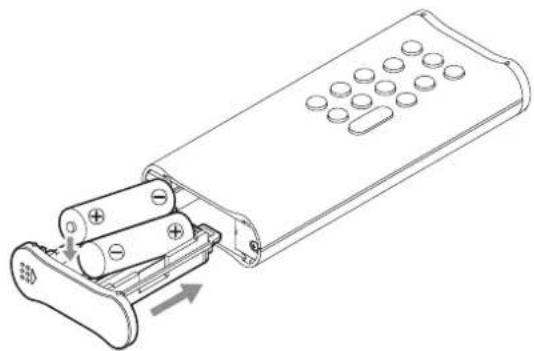

Installation des piles

1 Faites coulisser l'extrémité inférieure de la télécommande comme indiqué dans l'illustration, puis sortez le porte-piles.

2 Insérez deux piles AA avec leurs pôles et orientés comme indiqué dans le porte-piles, et remettez ce dernier en place.

3 Faites coulisser l'extrémité inférieure de la télécommande comme indiqué dans l'illustration pour verrouiller le porte-piles.

Quand faut-il remplacer les piles?

Si la portée d'action de la télécommande diminue ou si l'unité principale cesse de répondre aux touches de la télécommande, remplacez les deux piles par des nouvelles.

Jetez les piles usagées conformément à leurs instructions ou aux directives établies par votre municipalité.

Précautions concernant les piles

Un mauvais emploi des piles peut entraîner leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches.

Veuillez attentivement lire et respecter les précautions en page 34.

Quand l'unité principale et la télécommande ont toutes les deux des touches ayant les mêmes fonctions, ce mode d'emploi explique comment utiliser l'une ou l'autre. La touche homologue peut s'utiliser de la même façon.

Durant la lecture ou en pause, appuyez sur cette touche pour changer ce qui est affiché.

Touches de saut (1/▶-1)

Utilisez ces touches pour sauter à la piste précédente ou suivante.

Maintenez l'une d'elles pressée durant la lecture pour une recherche en arrêté/avant. Appuyez et maintenez à plusieurs reprises pour changer la vitesse de recherche en arrêté/avant (page 48).

Utilisez-les pour changer les paramètres en mode de réglage.

Appuyez sur cette touche pour arrêter la lecture.

Appuyez sur cette touche en mode de réglage pour mettre fin aux réglages et retrouver l'affichage normal (page 47).

À l'arrêt, appuyez sur cette touche pour changer la zone de lecture d'un Super Audio CD (page 47).

Sert à la répetition ou lecture en boucle (page 50).

Appuyez sur cette touche pour changer la source d'entrée (page 51). Maintenez-la pressée pour passer en mode de réglage (page 54).

Appuyez sur cette touche pour ouvrir et fermer le tiroir de disque.

Appuyez sur cette touche pour lancer la lecture d'un disque.

Touche pause (II)

Appuyez sur cette touche pour permettre la lecture en pause.

Appuyez quand l'unité est en pause pour lancer la lecture.

Touches pour amplificateur

Ces touches ne servent pas avec cette unité. Elles peuvent être utilisées avec des amplificateurs ESOTERIC.

Touches on/standby

Appuyez sur ces touches pour allumer l'unité ou la mettre en veille (standby).

Touches numériques

Servent à la sélection des pistes et à la lecture d'un programme (pages 48 et 49).

Sert à régler la luminosité de l'écran de l'unité principale (page 51).

Appuyez sur cette touche pour alterner entre lecture de programme et lecture aléatoire (page 49).

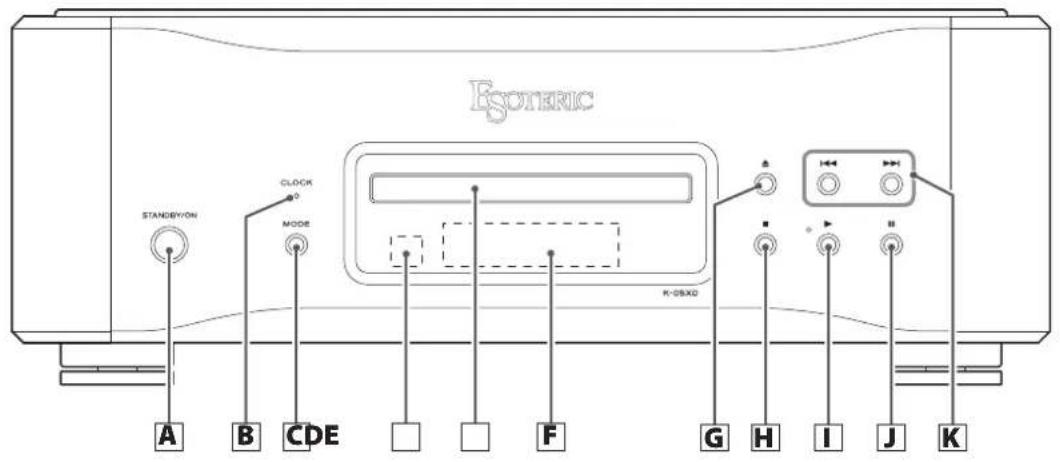

Appuyez sur cette touche pour allumer l'unité ou la mettre en veille (standby).

Quand l'unité est sous tension, le pourtour de la touche est allumé. Quand l'unité est hors tension, le pourtour de la touche est éteint.

Lorsque vous n'utilisez pas l'unité, mettez-la en veille.

B Voyant CLOCK

Indique le statut de synchronisation d'horloge.

Ce voyant clignote pendant la synchronisation sur l'horloge et s'allume fixement une fois la synchronisation effectuée.

À l'arrêt, appuyez sur cette touche pour changer de source d'entrée. Quand une entrée exter est sélectionnée, l'unité peut servir de convertisseur N/A (page 51).

Maintenez-la pressée pour passer en mode de réglage (page 54).

Capteur de signal de télécommande

Reçoit les signaux de la télécommande. Quand vous utilisez la télécommande, pointez son extrémité vers ce panneau de réception (page 42).

Étirage de disque

Chargez ici le disque à lire (page 46).

Écran

Affiche la durée de lecture, le nombre de pistes et d'autres informations (page 50).

Appuyez sur cette touche pour ouvrir et fermer le tiroir de disque.

Appuyez sur cette touche pour arrêter la lecture (page 47).

À l'arrêt, maintenez cette touche pressée pour changer de zone de lecture sur un Super Audio CD (page 47).

Appuyez sur cette touche en mode de réglage pour mettre fin aux réglages et retrouver l'affichage normal (page 54).

Touche lecture (▶)

Appuyez sur cette touche pour lancer la lecture d'un disque (page 46).

Durant la lecture, le voyant adjacent à cette touche s'allume.

Appuyez sur cette touche pour permettre la lecture en pause (page 47).

En pause, le voyant adjacent à la touche de lecture clignote.

Touches de saut (1/1)

Utilisez ces touches pour sauter à la piste précédente ou suivante. Maintenez l'une d'elles pressée durant la lecture pour une recherche en arrêt/avant. Appuyez et maintenez à plusieurs reprises pour changer la vitesse de recherche en arrêt/avant (page 48).

Utilisez-les pour changer les paramètres en mode de réglage (page 54).

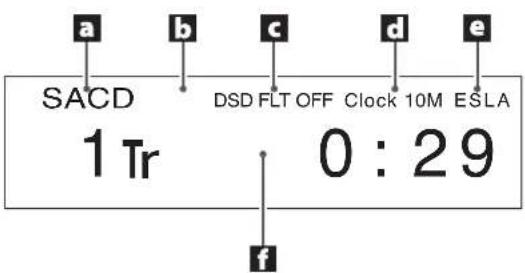

Si la source d'entrée est cd/sacd

Affiche le type du disque actuellement chargé.

SACD: Super Audio CD

CD: CDaudio

• Quand un CD Super Audio hybride est chargé, le type de zone de lecture est affiché (page 47).

Si la source d'entrée est COAX in/opt in/usb in

Affiche le nom de la source d'entrée.

Quand le menu est ouvert

Affiche « MENU1 » ou « MENU2 » en fonction de l'élément de menu en cours de réglage.

Mode de lecture

Si la source d'entrée est CD/SACD

Affiche le mode de lecture/répétition (pages 49 et 50).

Si la source d'entrée est USB

« Bulk Pet » s'affiche en cas d'utilisation.

En cas de lecture d'un Super Audio CD ou d'entrée d'un signal DSD

« DoP » s'affiche pendant la lecture DoP lorsqu'un signal DSD est reçu.

Le réglage du filtré DSD s'affiche alors (page 57).

En cas de lecture d'un CD ou de l'entrée d'un signal PCM

Affiche le réglage du filtrage numérique (PCMF) pendant la lecture PCM (page 55).

En cas de lecture d'un CD MQA

Affiche les informations MQA.

Mode d'horloge

Indique l'horloge externe choisie (page 55).

Pas d'indicateur :

Quand CLK est réglé sur OFF.

CLK10M

S'affiche quand CLK est réglé sur ON.

É Réglage de sortie analogue

Affiche le réglage de sortie analogique (page 55).

Rien n'apparaît pour un réglage sur OFF.

Zone de message

La durée de lecture et divers messages apparaissent ici.

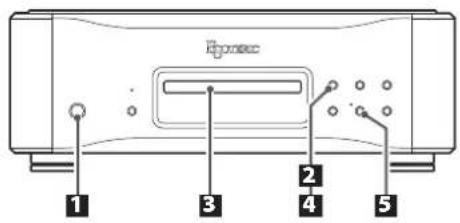

1 Appuyez sur la touche STANDBY/ON pour allumer l'unité.

STANDBY/ON

Maintenez-la pressée jusqu'à ce que le cercle entourant la touche STANDBY/ON s'allume.

• La fonction d'économie automatique d'énergie (APS) est réglée sur OFF lorsque l'unité quitte l'usine (page 56).

2 Appuyez sur la touche d'ouverture/fermeture de tiroir (▲).

Le tiroir de disque s'ouvre.

Placez un disque au centre du tiroir avec sa face sérigraphiée vers le haut.

• Si le tiroir est referé alors qu'un disque est en dehors des guides de centrage, le disque peut être coincé à l'intérieur et le tiroir risque de ne plus s'ouvrir. Veillez à tous les jours placer les disques dans les guides au centre du tiroir.

4 Appuyez sur la touche d'ouverture/fermeture de tiroir ().

Le tiroir de disque se ferme. Veillez bien à ne pas vous coincer les doigts quand le tiroir se ferme.

• Il faut un certain temps à l'unité pour charger le disque.
• La zone de lecture du disque peut être changée (page 47).

5 Appuyez sur la touche Lecture ()

La lecture démarre.

Durant la lecture, le voyant adjacent à cette touche s'allume.

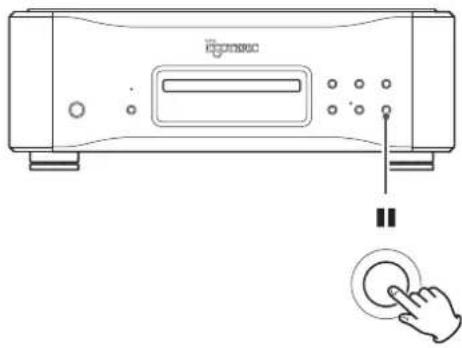

Mise en pause de la lecture

Durant la lecture, appuyez sur la touche Pause (■) pour mettre la lecture en pause. En pause, le voyant adjacent à la touche Lecture (▶) clignote.

Appuyez sur la touche Lecture (▶) ou Pause (■) pour relancer la lecture.

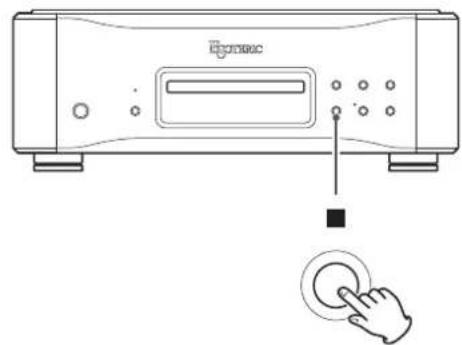

Arrêt de la lecture

Appuyez sur la touche Stop (■) pour arrêter la lecture.

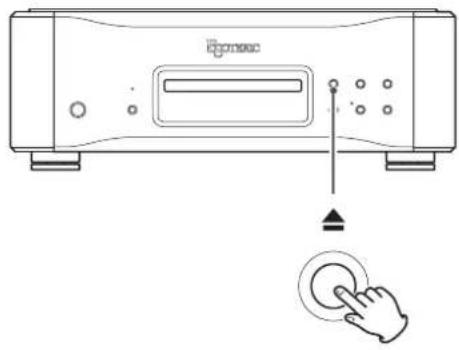

Ouverture et fermeture du tiroir de disque

Appuyez une fois sur la touche d'ouverture/fermeture du tiroir (▲) pour ouvrir ce dernier et réappuyez dessus pour le fermer.

• Si vous appuyez sur la touche d'ouverture/fermeture du tiroir (▲) durant la lecture d'un disque, plusieurs secondes s'écouleront avant que le tiroir ne s'ouvre.

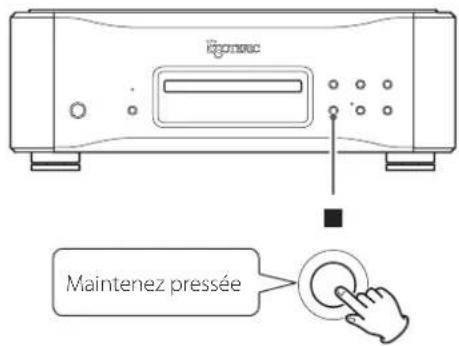

Changement de la zone de lecture

Certains Super Audio CD ont plusieurs zones, incluant le signal audio stéréo (2 canaux) et le signal audio multicanal. Les Super Audio CD hybrids ont deux couches dont une contient un signal audio de qualité CD normale.

À l'arrêt, maintenez la touche Stop (■) pressée pour changer de zone de lecture.

• Pour changer la zone de lecture depuis la télécommande, appuyez sur la touche PLAY AREA alors que l'unité est à l'arrêt. L'unité ne lit pas les zones multicanaux des Super Audio CD.

Recherche en arrêté/avant

Pendant la lecture, maintenez pressée une touche de saut (1-1/1) jusqu'à ce que la recherche en arrêté/avant démarre. Quand vous avez trouvé le passage que vous pouvez écouter, appuyez sur la touche Lecture (▶).

Vous pouvez changer la vitesse de recherche en arrière/avant en maintenant pressée plusieurs fois la touche de saut (1-1/1). La vitesse de clignotement du < ou du > à l'écran change aussi.

Saut de pistes

Durant la lecture, appuyez sur une touche de saut (1-1/1) pour passer à la piste précédente ou suivante et commencer la lecture.

• Appuyez une fois sur la touche ↓ pour revenir au début de la piste actuelle. Appuyez plusieurs fois sur la touche ↓ pour retourner à une piste antérieure.

Si la tête de lecture est à moins d'une seconde du début de la piste actuelle, appuyer sur la touche fera par contre sauter au début de la piste précédente.

• À l'arrêt ou en pause, utilisez les touches de saut 1 1 /▶ pour sélectionner une piste et vous mettre en pause à son début.

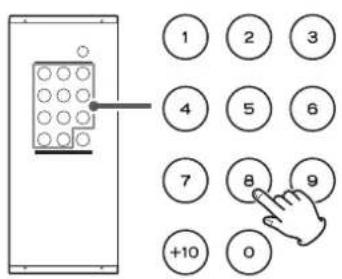

Utilisation des touches numériques pour sélectionner la piste à dire

En lecture ou à l'arrêt, vous pouvez appuyer sur les touches numériques pour sélectionner une piste et lancer sa lecture.

Pour lire une piste ayant un numéro à un seul chiffre, appuyez sur la touche numérique correspondante. Pour lire une piste ayant un numéro à deux chiffres, appuyez autant de fois que nécessaire sur la touche +10 pour obtenir le chiffre des dizaines puis appuyez sur la touche numérique correspondant au deuxième chiffre. Une fois le numéro de piste saisi, la lecture démarre.

Experiments:

Piste7:

Piste 23: (+10) ⇒ (+10) ⇒ (3)

Changement du mode de lecture

À l'arrêt, appuyez sur la touche PLAY MODE pour passer à un autre mode de lecture.

• Appuyer sur la touche d'ouverture/fermeture du tiroir (▲) ou sur la touche STANDBY/ON de l'unité principale rappelle le mode de lecture normal.

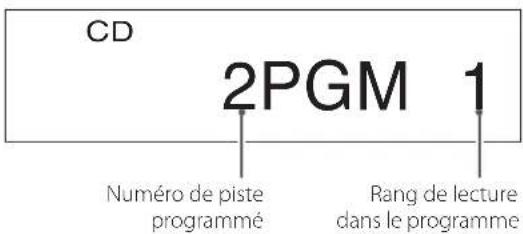

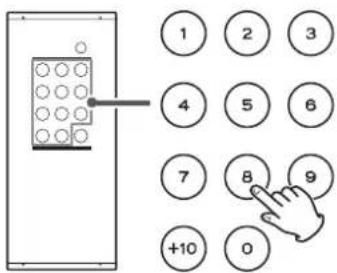

Lecture de programme

Vous pouvez programmer jusqu'à 24 pistes dans l'ordre dans lequel vous pouvez les écouter.

1 Réglez la lecture en mode lecture de programme. 2 Utilisez les touches numériques pour sélectionner les pistes que vous souhaitez programmer.

Examples:

Piste 3:

Piste 12:

Piste 20:

Pour programmer d'autres pistes, continuez d'appuyer sur les touches numériques.

• Les numéros de piste qui n'existant pas dans le disque actuellement chargé ne peuvent pas être ajoutés au programme.

3 Quand vous avez fini d'ajouter des pistes au programme, appuyez sur la touche Lecture (▶).

La lecture du programme démarre.

• Changer le mode de lecture efface le contenu du programme.

Lecture aléatoire (« shuffle »)

En mode de lecture en ordre aléatoire, les pistes du disque sont lues en suivant un ordre aléatoire quand on appuie sur la touche Lecture ().

Lecture en boucle (répetition)

Durant la lecture normale, appuyez sur la touche REPEAT pour passer en revue les modes de lecture en boute suivants.

Durant la lecture de programme, appuyez sur la touche REPEAT pour passer en revue les modes de lecture en boucle suivants.

REPEAT PGM (lecture en boucle du programme)

Durant la lecture en ordre aléatoire, appuyez sur la touche REPEAT pour passer en revue les modes de lecture en boucle suivants.

REPEAT SHF (lecture en ordre aléatoire et en boucle)

REPEAT OFF (lecture en ordre aléatoire normale)

L'arrêt de la lecture met fin au mode de lecture en boucle.

La piste actuelle est lue en boucle. Pendant la lecture en boucle, sélectionnez une autre piste pour la lire en boucle.

Toutes les pistes du disque actuel sont lues en boucle.

Les pistes programmes sont lues en boucle.

La lecture en ordre aléatoire se fait en boucle.

• Une fois que toutes les pistes ont été lues une fois, leur ordre de lecture est à nouveau modifié.

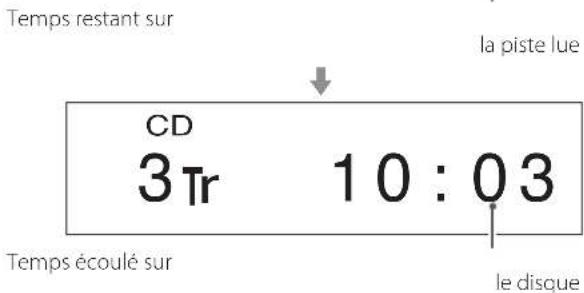

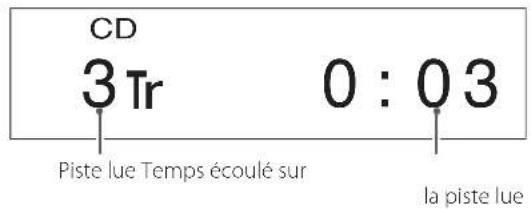

Affichage

Durant la lecture du disque et en pause, chaque fois que l'on appuie sur la touche DISPLAY, les informations affichées à l'écran changent comme suit.

Experiments:

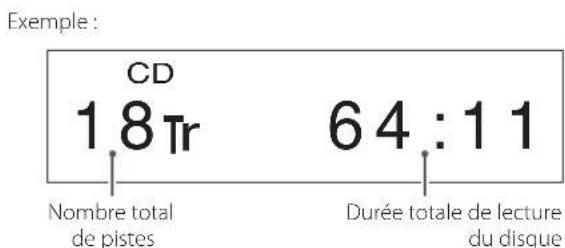

• À l'arrêt, le nombre total de pistes et la durée totale de lecture du disque sont affichés.

Changement de la source d'entrée attenuate

Utilisez la touche DIMMER pour régler la luminosité de l'écran de l'unité principale.

• Même sans réglage Dimmer, l'écran s'allume avec une luminosité normale pendant environ 3 secondes quand vous appuyez sur la touche de lecture (▶) ou sur une autre touche.
• Même sans réglage DIMMER ou avec un réglage DIMMER 1, les menus de réglage et les messages d'erreur s'affichent avec une luminosité DIMMER 2.
• Si vous maintenez pressée la touche, la luminosité est régée sur DIMMER 2.

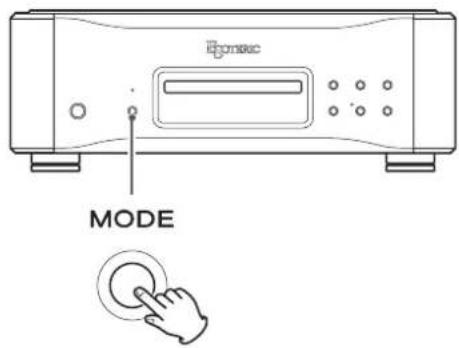

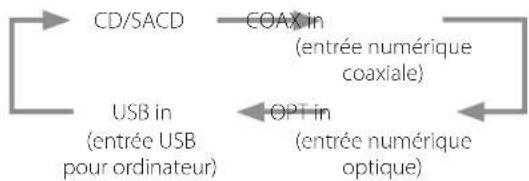

À l'arrêt, appuyez plusieurs fois sur la touche MODE pour passer en revue les sources d'entrée suivantes.

• Cette unité peut servir de convertisseur N/A quand sa source d'entrée est réglée sur une entrée numérique externe (COAX in, OPT in ou USB in).
• Quand une entrée numérique externe est sélectionnée, le nom et la fréquence d'échantillonnage de l'entrée sélectionnée s'affichent à l'écran. S'il n'y a pas de signal en entrée ou si l'unité n'est pas synchronisée sur le signal entrant, la fréquence d'échantillonnage de l'entrée ne s'affiche pas et le nom de l'entrée clignote.
• Si le signal entrant n'est pas un signal audio numérique ou s'il est d'un format non pris en charge par cette unité (comme par exemple Dolby Digital, DTS ou AAC), « - - - » apparait à la place de la fréquence d'échantillonnage. Réglez la sortie numérique de l'équipement connecté pour une sortie audio PCM.
• Quand une entrée numérique externe est sélectionnée, les commandes de disque autres que la touche d'ouverture/fermeture de tiroir () ne fonctionnent pas.

Systèmes d'exploitation pris en charge

Cette unité peut être connectée par USB et utilisée avec un ordinateur fonctionnant sous un des systèmes d'exploitation suivants. Le fonctionnement avec d'autres systèmes d'exploitation n'est pas garanti (en date de février 2023).

Avec un mac

OS X Lion (10.7)

OS X Mountain Lion (10.8)

OS X Mavericks (10.9)

OSX Yosemite (10.10)

OS X El Capitan (10.11)

macOS Sierra (10.12)

macOS High Sierra (10.13)

macOS Mojave (10.14)

macOS Catalina (10.15)

macOS Big Sur (11)

macOS Monterey (12)

macOS Ventura (13)

Avec windows

Windows 7 (32/64 bits)

Windows 8 (32/64 bits)

Windows 8.1 (32/64 bits)

Windows 10 (32/64 bits)

Windows 11

Avec un mac

Cette unité peut fonctionner avec le pilote standard du système d'exploitation (OS), donc il n'y a pas besoin d'installer de pilote.

Un pilote dédié doit toutefois être installé sur l'ordinateur pour utiliser Bulk Pet.

Avec windows

Pour utiliser cette unité afin de lire des fichiers sur un ordinateur, installez le pilote dédié sur l'ordinateur.

Avis important

Vous devez installer le pilote logiciel dédié avant de brancher cette unité à un ordinateur à l'aide d'un câble USB.

Si vous branchez l'unité à l'ordinateur par USB avant d'installer le pilote, elle ne fonctionnera pas correctement.

Selon le matériel et le logiciel de l'ordinateur, un bon fonctionnement peut ne pas être possible même avec les systèmes d'exploitation ci-dessus.

Installation du pilote sur un ordinateur

Installez le pilote logiciel dédié sur l'ordinateur après l'avoir téléchargé à l'adresse ci-dessous.

Pour plus de détails sur les procédures d'installation et de configuration du système d'exploitation, voir le guide d'installation du pilote USB ASIO ESOTERIC fourni avec le pilote.

Note à propos des modes de transmission

Cette unité se connecte en mode isochrone ou Bulk Pet.

Les fréquences d'échantillonnage qui peuvent être transmises sont 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz, 352,8 kHz et 384 kHz. Les DSD 2,8 MHz, 5,6 MHz, 11,2 MHz et 22,5 MHz sont également pris en charge.

• Le DSD 22,5 MHz n'est pris en charge qu'en lecture de DSD natif. Il n'est pas pris en charge avec la lecture au format DoP (audio DSD par PCM).

Après connexion correcte, vous pourrez sélectionner « ESOTERIC USB AUDIO DEVICE » (périphérique audio USB ESOTERIC) comme sortie audio pour le système d'exploitation.

Les données audio envoyées par l'ordinateur seront traitées en suivant l'horloge de cette unité durant la transmission des données, afin de réduire la gigue.

Téléchargement de l'application de lecture esoteric HR audio player

Vous pouvez utiliser le lecteur ESOTERIC HR Audio Player pour lire des fichiers audio sur un ordinateur.

Veuillez télécharger cette application gratuite à l'adresse URL suivante.

ESOTERIC HR Audio Player est un logiciel de lecture audio pour Windows et Mac qui prend en charge la lecture en haute qualité de sources audio à haute résolution. Vous pouvez l'utiliser pour profiter d’une reproduction en haute qualité de sources audio à haute résolution, y compris DSD, sans devoir faire de réglages complexes.

Note concernant le réglage d'esoteric HR audio player

Pour lire des enregistrements DSD à 22,5 MHz avec ESOTERIC HR Audio Player, ouvrez la fenêtre Configure (configurer) et réglez « Decode mode » (mode de décodage) sur « DSD Native »

Pour lire des formats autres que le DSD à 22,5 MHz, vous pouvez régler ce paramètre comme vous le souhaitez sur « DSD over PCM » ou « DSD Native »

Pour plus de détails, reportez-vous à la section « Selecting the DSD decode mode » (sélection du mode de décodage DSD) dans le mode d'emploi d'ESOTERIC HR Audio Player.

1 Branchez cette unité à l'ordinateur à l'aide d'un câble USB.

Utilisez un câble ayant une fiche qui correspond à la prise de cette unité.

Le port USB de cette unité est de type B. L'USB 2.0 ou supérieur est recommandé.

2 Mettez l'ordinateur sous tension.

Vérifiez que son système d'exploitation a normalement démarré.

3 Appuyez sur la touche standby/on pour allumer l'unité.

STANDBY/ON

4 Appuyez plusieurs fois sur la touche mode afin de sélectionner USB in (page 51).

MODE

5 Lancez la lecture d'un fichier audio sur l'ordinateur.

Pour une meilleure qualité audio, réglez le volume de l'ordinateur à son maximum et ajustez le volume de l'amplificateur connecté à cette unité. Réglez le volume de l'amplificateur au minimum quand vous lancez la lecture et montez-le progressivement.

• L'ordinateur ne peut pas servir à contrôler cette unité et cette unité ne peut pas servir à contrôler l'ordinateur.
• Cette unité ne peut pas transmettre de fichiers audio à l'ordinateur par USB.
• N'effectuez aucune des opérations suivantes pendant la lecture de fichiers audio par la connexion USB. Cela pourrait entrainer un mauvais fonctionnement de l'ordinateur. Quittez toujours le logiciel de lecture audio avant d'entamer une des actions suivantes.
• Débrancher le câble USB
• Mettre l'unité en veille
• Changer d'entrée
• Lessons accompagnant le fonctionnement de l'ordinateur seront également transmis lors de la lecture de fichiers audio via la connexion USB. Pour éviter de produit cessons, faites les réglages nécessaires sur voitre ordinateur.
• Si vous lancez le logiciel de lecture audio avant de brancher cette unité à l'ordinateur ou avant d'avoir réglé l'entrée sur « USB in », les fichiers audio peuvent ne pas être liés correctement. Si cela se produit, faites redémarrer le logiciel de lecture audio ou l'ordinateur.

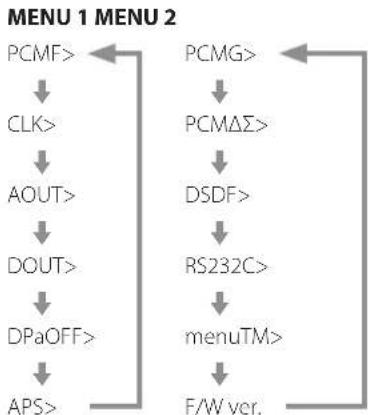

Les paramètres relatifs à cette unité sont répartis en deux groupes: MENU 1 et MENU 2. L'affichage de MENU 1 ou MENU 2 dépend de la façon dont vous appuyez sur la touche MODE.

Changement des réglages

1. À l'arrêt ou durant la lecture, maintenez la touche MODE enfoncée.

Le MENU 1 s'affichera.

Pour afficher le MENU 2, maintenez à nouveau la touche MODE pressée alors que le MENU 1 est affiché.

2 Appuyez plusieurs fois sur la touche MODE afin de sélectionner le paramètre à modifier.

MODE

Chaque fois que vous appuyez sur la touche MODE, le paramètre affiché à l'écran change comme suit.

• Selon la source sélectionnée et le statut de fonctionnement, certains paramètres peuvent ne pas apparaître. Si rien n'est fait pendant le nombre de secondes définies par le paramètre de temps de fermeture automatique (menuTM), le mode de réglage se termine et l'affichage revient à la normale (page 57).

Cependant, le mode de réglage ne se termine pas automatiquement si menuTM est réglé sur.

Utilisez les touches de saut (1 /2 1) pour changer les réglages.

Pour changer plusieurs paramètres, répétez les étapes 2 et 3

4 Appuyez sur la touche Stop ( ).

Le mode de réglage se termine et l'affichage revient à la normale.

Le mode de réglage est également abandonné avec retard de l'affichage à la normale si rien n'est fait durant le nombre de secondes définis dans menuTM. Cependant, le mode de réglage ne se termine pas automatiquement si menuTM est réglé sur .

• Les réglages sont conservés même après déconnexion du cordon d'alimentation.

Réglage du filtrage numérique durant la lecture PCM

Sert à régler le filtrage numérique pendant la lecture PCM.

Réglez-le comme désiré.

• Par défaut, le réglage est OFF.
• Ce réglage peut se faire pour chaque entrée.

Le filtre numérique n'est pas utilisé durant la lecture PCM.

Le filtre numérique RIF (à réponse impulsionnelle finie) présente une retombée lente sans pré-écho.

Ce filtrage numérique présente une retombée lente qui utilise une technique d'interpolation analogue unique avec une fonction de fluidité.

Réglage d'horloge externe

Sert à régler la synchronisation avec une horloge externe.

• Par défaut, le réglage est OFF.
• Réglez-le sur OFF si vous branchez à une entrée autre qu'USB un appareil source n'acceptant pas la synchronisation d'horloge.

La synchronisation d'horloge n'est pas employée. L'unité fonctionnera avec l'horloge du signal numérique entrant.

L'oscillateur intégré sera utilisé en cas d'entrée USB.

Dans ce mode, l'unité est synchronisée avec le signal d'horloge 10 MHz entrant par sa prise CLOCK 10MHz IN en provenance d'un générateur d'horloge.

Le voyant CLOCK s'allume. Le voyant CLOCK clignote au cours du processus de synchronisation ou en cas d'impossibilité de synchronisation.

• La fréquence d'horloge receivable est de 10 MHz. L'horloge et le signal audio entrants doivent être synchronisés.
• Sachez qu'un bruit fort peut être émis par les enceintes pendant la lecture audio si le signal d'horloge s'arrête pour cause de coupure de l'alimentation du générateur d'horloge due à une mise en veille ou de déconnexion du câble coaxial BNC qui fournit le signal d'horloge 10 MHz.

Réglage de sortie analogique

Sert à sélectionner la prise de sortie analogique utilisée.

• Par défaut, le réglage est XLR2.

Les signaux audio analogiques seront transmis par les prises XLR au format ES-LINK Analog (ESL-A).

Utilisez des câbles de connexion blindés et symétriques. - Ces connexions font appel à des câbles XLR ordinaires, mais les signaux sont transmis à un format unique, donc ce réglage ne doit être employé qu’avec des appareils compatibles. - Voir page 39 pour en savoir plus sur la liaison ES-LINK Analog (ESL-A).

XLR2

Les signaux audio analogiques seront transmis par les prises XLR avec point chaud sur la broche 2.

XLR3

Les signaux audio analogiques seront par les prises XLR avec point chaud sur la broche 3.

Les signaux audio analogiques seront par les prises RCA.

Les sorties analogiques sont désactivées, de même que le convertisseur N/A.

Réglage de sortie numérique

Sert à sélectionner la prise de sortie numérique utilisée.

• Par défaut, le réglage est OFF.
• Le signal sort sans conversion ascendante. Durant la lecture de Super Audio CD, ce paramètre est automatiquement réglé sur OFF.

Le signal audio numérique n'est pas produit.

Le signal audio numérique du CD sort par la prise XLR DIGITAL OUT.

Le signal audio numérique du CD sort par la prise RCA DIGITAL OUT.

Réglage d'assombrissement automatique de l'écran

Utilisez-le pour que l'écran s'assombrisse automatiquement.

• Par défaut, le réglage est ON.
• Si l'écran OEL reste allumé longtemps sur les mêmes indications, des irrégularités de luminosité peuvent survenir. Pour cette raison, nous vous recommandons de régler la fonction d'assombrissement automatique de l'écran sur ON.

Après dix minutes sans aucune opération, l'écran s'éteint automatiquement.

L'écran ne s'éteindra pas automatiquement.

• Après dix minutes sans aucune opération, l'écran s'assombrit jusqu'à la luminosité DIMMER 1 pour le protégé d'une usure excessive.

Réglage d'économie automatique d'énergie

Si pendant la durée définie il n'y a pas d'entrée en provenance de la source d'entrée sélectionnée, l'unité passe automatiquement en mode de veille.

• Par défaut, le réglage est OFF.
• Les sources d'entrée non sélectionnées n'agissent pas sur l'économie automatique d'énergie.

30 minutes

60 minutes

90 minutes

120 minutes

La fonction d'économie automatique d'énergie est désactivée.

Réglage de gain de la sortie PCM

Sert à régler le gain pour la lecture du signal PCM. Cela peut permettre de réduire la différence de volume à la lecture entre des signaux PCM et des signaux DSD.

Réglez-le en fonction des besoins.

• Par défaut, le réglage est FULL.

Le gain n'est pas ajusté.

Le gain du signal PCM est réduit par rapport au réglage d'origine avant la sortie.

S'utilise lorsque le volume des signaux PCM à la lecture semble plus fort que celui des signaux DSD.

Réglage de la fréquence durant la lecture PCM

La fréquence de fonctionnement du modulateur durant la lecture PCM peut être réglée sur 128, 256 ou 512.

Choisissez le réglage sonore que vous préférez.

• Par défaut, le réglage est 512.

Cela détermine le fonctionnement du modulateur ΔΣ comme un multiple de la fréquence 32, 44,1 ou 48kHz.

Quand 512 est sélectionné avec une source audio à 96 kHz, le modulateur fonctionne à 24,576 MHz (48 kHz × 512).

Réglage du filtrage DSD

Sert à régler le filtre numérique pendant la lecture DSD. Réglez-le comme désiré.

• Par défaut, le réglage est OFF.

Aucun filtre numérique n'est utilisé.

F1, F2, F3

Un filtre numérique est utilisé. F1, F2 et F3 sont des filtres numériques aux réponses en fréquence différentes. La fréquence de coupure s'abaisse progressivement de F1 à F2 puis F3.

Réglage de la prise d'entrée pour télécommande (RS-232C)

Réglez ce paramètre sur ON uniquement si vous utilisez la prise d'entrée pour télécommande (RS-232C).

• Par défaut, le réglage est OFF.

La prise d'entrée pour télécommande (RS-232C) ne peut pas être utilisée.

Le circuit de transmission et de réception par RS-232C est arrêté.

La prise d'entrée pour télécommande (RS-232C) peut être utilisée.

Réglage du temps (en secondes) avant fermeture automatique du menu

Le mode de réglage est abandonné si aucune opération de réglage n'est effectuée durant le temps défini.

Le réglage est par défaut de 10.

Le réglage peut se faire par intervalles d'une seconde.

Le mode de réglage ne se termine pas automatiquement.

Appuyez sur la touche Stop (■) pour permettre la fin au mode de réglage.

Affichage des versions de firmware

Appuyez sur la touche de saut (▶I) lorsque « F/W ver. » est affiché pour vérifier les versions des autres firmwares (micrologiciels internes).

Firmware de l'interface

Firmware du servo-moteur et du traitement du signal pour CD/ SACD

Firmware MQA/USB

Firmware du FPGA

Le MQA est une technologie Britannique primée qui restitue le son de l'enregistrement d'origine. Le fichier MQA master est totalement authentifié et est suffisamment petit pour le streaming ou le téléchargement.

Visitez mqa.co.uk pour plus d'informations.

Le K-05XD prend en charge la norme MQA, ce qui permet de lire des CD MQA ainsi que des fichiers et des flux audio MQA pour restituer le son des enregistrements masters originaux.

« MQA » ou « MQA. » indique que le produit décode et lit un flux ou un fichier MQA, et désigne sa provenance pour s'assurer que le son est identique à celui du matériel source. « MQA. » indique la lecture d'un fichier MQA Studio, qui a été approuvée en studio par l'artiste/producteur ou vérifiée par le titulaire des droits d'auteur.

En outre, lorsque des signaux audio MQA ayant subi un décodage MQA de base par un appareil externe sont reçus, « OFS » (Original Frequency Spectrum) s'affiche.

Guide de dépannage

Si vous rencontrez un problème avec ce produit, veuillez prendre un moment pour lier les informations suivantes avant de solliciter une réparation. Par ailleurs, cette unité n'est peut-être pas la cause du problème. Veuillez aussi vérifier le fonctionnement des unités connectées.

Si ce produit ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l'avez acheté.

L'unité ne s'allume pas.

Insérez la fiche d'alimentation dans une prise secteur. Vérifiez la connexion du cordon d'alimentation à cette unité. Vérifiez que la prise à laquelle est branché le cordon d'alimentation reçoit bien du courant, par exemple en y branchant un autre appareil.

Le mode de voir s'active automatiquement.

La fonction d'économie automatique d'énergie intervient pour faire passer l'unité en veille.

Appuyez sur la touche STANDBY/ON de l'unité principale pour l'allumer.

Changez si nécessaire le réglage de la fonction d'économie automatique d'énergie (page 56).

La télécommande ne fonctionne pas.

Mettez l'unité principale sous tension (page 46). Si les piles sont déchargées, remplacez les deux par des neuves (page 42). La télécommande ne fonctionnera pas s'il y a des obstacles entre elle et l'unité principale. Pointez la télécommande vers la face avant de l'unité à une distance de moins de 7 m environ (page 42).

Un téléviseur ou autre appareil ne fonctionne pas correctement.

L'utilisation de la télécommande de cette unité peut amener certains téléviseurs et autres appareils télécommandables à fonctionner de façon incorrecte.

Impossible de dire un CD ou super audio CD.

Appuyez plusieurs fois sur la touche MODE pour sélectionner « CD/SACD » (page 51). Chargez correctement le disque. Si le disque est à l'envers, rechargez-le avec sa face signée vers le haut. Si le disque est sale, nettoyez-le (page 38). Si de la condensation s'est formée dans l'unité, mettez-la sous tension et laissez-la allumée durant une à deux heures (page 60).

L'unité ne répond pas quand on appuie sur les touches.

Plusieurs pressions de touche sans interruption peuvent entraîner l'arrêt de la réponse de l'unité principale. Après avoir appuyé sur une touche, attendez que l'unité principale réponde.

Il y a du bruit.

Éloignez autant que possible l'unité des téléviseurs et autres appareils à fort champ magnétique.

Aucun son ne sort des enceintes. le son souffre de distorsion.

Vérifiez les connexions avec l'ampli et les enceintes (page 40). Reglez le volume de l'amplificateur et des autres appareils. Si le disque est sale, nettoyez-le (page 38). Le signal audio numérique d'un Super Audio CD ne peut pas sortir par les prises de sortie audio numérique (DIGITAL OUT). Aucun son ne sort quand la lecture est en pause. Appuyez sur la touche Lecture (▶) pour reprendre la lecture normale. Vérifiez le réglage de sortie audio analogique (page 55).

L'enregistrement numérique n'est pas possible sur l'équipement externe connecté.

Vous ne pouvez pas enregistrer tel quel le signal audio numérique d'un disque protégé contre la copie.

Le volume est notablement différent entre les CD et les super audio CD.

Des différences de volume se produisent lorsque les formats PCM et DSD sont convertis par des convertisseurs N/A. Utilisez l'amplificateur branché à cette unité pour régler le volume. En outre, l'utilisation du MENU 2 pour régler le gain de sortie PCM (PCMG>) sur LOW réduira le volume PCM et éliminera la différence de volume avec le DSD après conversion N/A (page 57).

Avec la connexion optique, on n'entend aucun son ou seulement des parasites.

• Cette unité ne peut diffuser que des signaux audio à deux canaux. Vérifiez le format du signal de l'appareil source.

Synchronisation d'horloge

Réglez CLK> sur OFF si vous n'utilisez pas la synchronisation d'horloge. Un signal d'horloge sur lequel l'unité ne peut pas se synchroniser est peut-être reçu. Vérifiez le branchement des prises d'horloge et les réglages des appareils connectés. Cette unité ne prend en charge qu'une horloge à 10 MHz.

Un bruit cyclique est produit.

Si un bruit cyclique est émis quand l'unité est en mode de synchronisation d'horloge, c'est peut-être que l'appareil connecté n'est pas en mode de synchronisation d'horloge. Vérifie le branchement des prises d'horloge et les réglages d'horloge de l'appareil connecté.

Connexions USB avec un ordinateur

Voir page 52 pour plus d'informations sur les systèmes d'exploitation pris en charge. Le fonctionnement avec des systèmes d'exploitation non pris en charge n'est pas garanti.

Il y a du bruit.

Lancer d'autres applications durant la lecture d'un fichier audio peut interrompre la lecture ou causer du bruit. Ne lancez pas d'autres applications durant la lecture. Quand l'unité est branchée à un ordinateur via un concentrateur (hub) USB, par exemple, du bruit peut être entendu. Si cela se produit, branchez l'unité directement à l'ordinateur.

Les fichiers audio ne peuvent pas être lus.

Connectez l'ordinateur et cette unité puis basculez sur l'entrée « USB in » avant de lancer le logiciel de lecture audio et la lecture de fichier audio. Si vous branchez cette unité à l'ordinateur ou si vous régalez son entrée sur USB in après avoir lancé le logiciel de lecture audio, les fichiers audio peuvent ne pas être lus correctement.

La lecture ne fonctionne plus.

Vérifiez le choix de l'appareil audio source dans le système d'exploitation. Essayez de supprimer le pilote et de le réinstaller. Pour des détails, voir le guide d'installation du pilote USB ASIO ESOTERIC fourni avec le pilote.

Rappel des réglages d'usine

Les réglages sont conservés même après déconnexion du cordon d'alimentation.

Suivez ces procédures pour restaurer les réglages d'usine par défaut et effacer tous les changements effectués en mémoire.

1 Mettez l'unité en veille.

Si l'unité est allumée, appuyez sur la touche STANDBY/ON pour la mettre en veille.

2 Appuyez sur la touche standby/on tout en maintenant la touche stop (■) pressée sur l'unité principale.

Relâchez la touche Stop (■) quand «Setup CLR» (effacement de la configuration) s'affiche à l'écran.

Si on fait passer cette unité d'un environnement extérieur froid à une pièce chauffée, ou si par exemple le chauffage vient d'être allumé dans la pièce où elle se trouve, de la condensation peut se produire sur les pièces de fonctionnement ou les lentilles, entraînant un fonctionnement incorrect. Si cela se produit, laissez l'unité allumée et attendez une ou deux heures. Cela devrait permettre un retour de la lecture à la normale.

Types de disques lisibles

Super Audio CD, CD (CD-R et CD-RW compris)

Sorties audio analogiques

XLR. 1 paire (L/R)

Niveau de sortie maximal : 5,0 Vrms

Impédance de sortie 114Ω

RCA 1 paire (L/R)

Niveau de sortie maximal 2,5 Vrms

Impédance de sortie 57Ω

Performances audio

(avec Super Audio CD à 0 dB, DSDF sur F2, sortie XLR)

Réponse en fréquence 5 Hz à 70 kHz (-3 dB)

Rapport signal/bruit : 110 dB (pondération A)

Distorsion. 0,0007 (1 kHz)

Sorties audio numériques

XLR. 1

Niveau de sortie 3 Vc-c

Impédance de sortie 110Ω

Format du signal de sortie : PCM linéaire (AES/EBU)

44,1 kHz/16 bit (pendant la lecture de CD)

RCA 1

Niveau de sortie 0,5 Vc-c

Impédance de sortie 75Ω

Format du signal de sortie : PCM linéaire (IEC 60958)

44,1 kHz/16 bit (pendant la lecture de CD)

Entrees audio numériques

RCA 1

Niveau d'entrée 0,5 Vc-c

Impédance d'entrée 75Ω

Formats de signal d'entrée

PCM linéaire (IEC 60958). 32-192 kHz/16 bit, 24 bit

DSD (DoP) 2,8 MHz

OPTICAL. 1

Niveau d'entrée 24,0 à -145dBm en crête

Formats de signal d'entrée

PCM linéaire (IEC 60958). 32-192 kHz/16 bit, 24 bit

DSD (DoP) 2,8 MHz

USB 1

connecteur de type B, compatible USB 2.0)

Formats de signal d'entrée

PCM linéaire. 44,1-384 kHz/16 bit, 24 bit, 32 bit

DSD. 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz

Entrée d'horloge

BNC 1

Niveau d'entree : 0,5 à 1,0 Vrms (onde sinusoidale)

Impédance d'entrée 50

Entrée de commande externe

RS-232C 1

Déclenchement (TRIGGER IN) 1

(mini-jack 3,5 mm mono)

Niveau d'entrée 12V,2mA

Générales

Alimentation électrique Modèle Europe. CA 220-240 V, 50/60 Hz

Modèle USA/Canada CA 120 V, 60 Hz

Consommation électrique : 25 W

Enveille

Réglage de la prise d'entrée pour télécommande (RS-232C) sur OFF. 0,3 W

Réglage de la prise d'entrée pour télécommande (RS-232C) sur ON 0,6 W

Dimensions externes (L× H× P, saillies incluses) 445× 161× 357mm

Poids 20,7 kg

Température de fonctionnement +5 °C à +35 °C

Hygrométrie de fonctionnement : 5% à 85% (sans condensation)

Température de stockage : -20°C à +55°C

Accessoires fournis

Cordon d'alimentation × 1

Télécommande (RC-1333) × 1

Piles pour télécommande (AA) × 2

Patins en plastique × 3

Mode d'emploi (ce document) × 1

Carte de garantie × 1

• Caractéristiques techniques et aspect sont sujets à changements sans préavis. Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent être légèrement différentes des modèles de production.

Schéma de positionnement des pieds Les dimensions sont en millimètre (mm) *Pieds de 48 mm de diamètre × 3

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Ajuste du filtre DSD

RCA. 1 par (gauche/droite)

Niveau de sortie maximal 2,5 Vrms

DSD. 2,8 MHz, 5,6 MHz, 11,2 MHz, 22,5 MHz

BNC 1

Niveau deentrée. de 0,5 a 1,0 Vrms (onde sinusoïdale)
