Type de produit	Toilettes à chasse gravitaire
Marque	SereneLife
Modèle	SLCATL420
Matériau de construction	HDPE, PP
Capacité de poids	330 livres (149,7 kg)
Hauteur d'assise	478 mm
Dimensions (L x l x H)	500 mm x 390 mm x 890 mm
Diamètre entrée d'eau	1/2 pouce
Diamètre sortie eaux usées extérieur	95 mm (3,7 pouces)
Diamètre sortie eaux usées intérieur	87 mm (3,4 pouces)
Type de commande	Commande au pied
Fonction de rinçage	Rinçage à flux en T à 3 voies
Siège et couvercle	Taille normale, fermeture en douceur
Installation	Conception à deux boulons, adaptable à la plupart des brides
Pression d'eau maximale	0,4 MPa
Température d'eau maximale	40 °C
Surface	Brillante, facile à nettoyer
Entretien	Nettoyage périodique de la vanne de rinçage, lubrification au silicone
Contenu de la boîte	Toilettes, 2 T-boulons, bride et joint, joint d'entrée d'eau, 4 vis

FOIRE AUX QUESTIONS - SLCATL420 SereneLife

Comment installer les toilettes SLCATL420 ?

Assurez-vous que la bride de sol est à au moins 200 mm du mur arrière. Insérez les deux T-boulons dans la bride, placez le joint sur la base des toilettes, abaissez les toilettes en alignant les trous avec les boulons, puis serrez les écrous. Raccordez l'alimentation en eau et vérifiez les fuites.

Quelle est la pression d'eau maximale recommandée ?

La pression d'alimentation en eau ne doit pas dépasser 0,4 MPa.

Peut-on utiliser de l'eau chaude ?

Non, l'eau chaude au-dessus de 40 °C est interdite pour éviter d'endommager les composants.

Comment ajouter de l'eau dans la cuvette ?

Appuyez partiellement sur la pédale de rinçage. L'eau s'écoule dans la cuvette tandis que la vanne de rinçage reste fermée. Relâchez légèrement si la vanne bouge.

Comment rincer les toilettes efficacement ?

Pour les liquides, appuyez sur la pédale pendant 1 à 2 secondes. Pour les solides, maintenez jusqu'à ce que le contenu soit évacué. Un rinçage trop long remplit trop rapidement le réservoir de rétention.

Que faire en cas de fuite lente ?

Les dépôts minéraux peuvent s'accumuler sur la vanne de rinçage. Nettoyez en appuyant et relâchant la pédale plusieurs fois, ou utilisez une brosse à poils doux. Lubrifiez périodiquement avec un spray silicone.

Comment hiverner les toilettes ?

Fermez l'alimentation en eau, débranchez le tuyau, placez un récipient sous l'entrée, appuyez sur la pédale pour vider complètement l'eau, et laissez la conduite déconnectée jusqu'à la fin du risque de gel.

Quelles sont les dimensions de la cuvette ?

Les dimensions sont : longueur 500 mm, largeur 390 mm, hauteur totale 890 mm. La hauteur d'assise est de 478 mm.

De quels matériaux sont fabriquées les toilettes ?

Elles sont fabriquées en HDPE (polyéthylène haute densité) et PP (polypropylène).

Quel est le poids maximal supporté ?

La capacité de poids est de 330 livres (environ 149,7 kg).

MODE D'EMPLOI SLCATL420 SereneLife

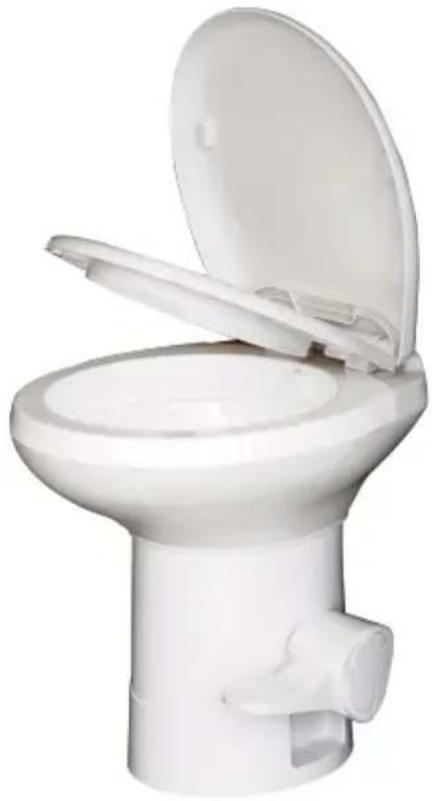

Toilettes à chasse gravitaire profil élevé

GUIDE D'UTILISATION

Caractéristiques principales

• Rinçage facile: cuvette de toilettes haute brillance avec un rinçage à flux en T original à 3 voies créant un rinçage complet à grande vitesse.
• Confort optimal pour l'utilisateur: siège et couvercle de taille normale à fermeture en douceur, grande cuvette de toilettes et hauteur d'assise de 478 mm offrant une performance proche de celle d'un domicile.
• Commande au pied ergonomiquement améliorée: hauteur de pédale réduite pour une utilisation plus aisée. Action unidirectionnelle pour ouvrir la vanne de vidange et rincer.
• Installation facile : conception à deux boulons adaptée à la plupart des brides de toilettes existantes, idéale pour une installation neuve ou de remplacement. Il suffit de placer sur la bride de sol, serrer les boulons, raccorder l'eau et c'est prêt.

Siège de toilettes Buse de rinçage en forme de T Válvula de desagüe Vanne de vidange Pedal del inodoro Couvercle de toilettes Entrée d'eau de 1/2 pouce Orificio de montaje de Ø10mm KIT DE MONTAGE AU SOL Plaque de bride Joint d'étanchéité T-boulon et boîtier en caoutchouc

2. Dimensions du produit et de montage

Réf Description

A 390mm / 15.4"

B 500mm / 19.7"

C 233mm / 9.2"

D 485mm / 19.1"

E 380mm / 15.0"

F 890mm / 35.0"

Réf Description

Diamètre extérieur de la sortie de vidange des toilettes : 95 mm / 3,7" Diamètre intérieur de la sortie de vidange des toilettes : 87 mm / 3,4"

Remarque

• Asegúrese de que el pedal, al ser pisado, toque la misma superficie plana sobre la que está instalado el inodoro.
• L'eau chaude à plus de 40 degrés est interdite.
• Pour remplacer des toilettes plus anciennes, coupez l'alimentation en eau des toilettes. Retirez et videz la conduite d'alimentation en eau. Retirez les boulons/vis de fixation des toilettes. Retirez les toilettes du sol. Retirez et jetez le joint d'étanchéité et les boulons de fixation anciens. Vérifiez que le centre de la bride de sol est d'au moins 200 mm/7,9" du mur arrière (Fig.1).

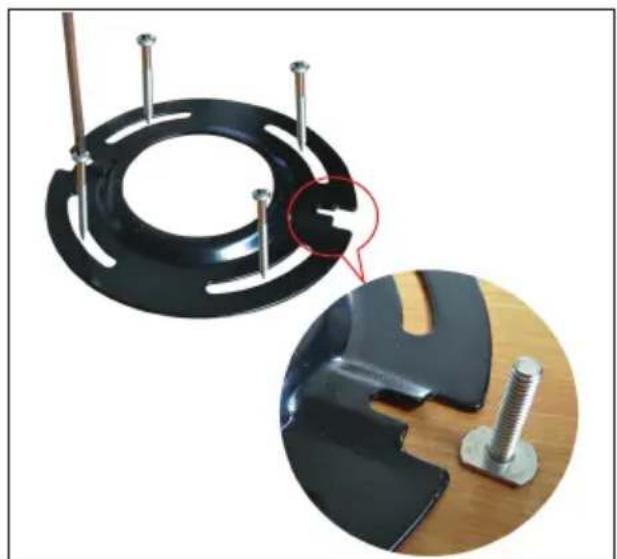

• Si vous installez une nouvelle bride de sol, assurez-vous que les trous de montage des toilettes sont situés à l'angle correct (Fig.1). La bride de sol doit être fixée au sol avec au moins quatre vis. Insérez deux T-boulons fournis dans les fentes de la bride de sol (Fig.2).
• Vérifiez que le joint d'étanchéité de la bride de sol est installé sur la base des toilettes. Placez soigneusement les toilettes sur la bride de sol. Alignez les trous de la base des toilettes avec les T-boulons pendant que les toilettes sont abaissées sur la bride de sol.
• Installez les écrous de montage au sol sur les T-boulons. Lorsqu'ils sont serrés, la base doit être solidement fixée et plane contre le sol. Fixez les caches de boulon sur les écrous.
• Raccordez la conduite d'alimentation en eau à l'entrée d'eau de 1/2 pouce et ouvrez la conduite d'alimentation en eau. (Fig. 3) Rincez les toilettes plusieurs fois et vérifiez les fuites.

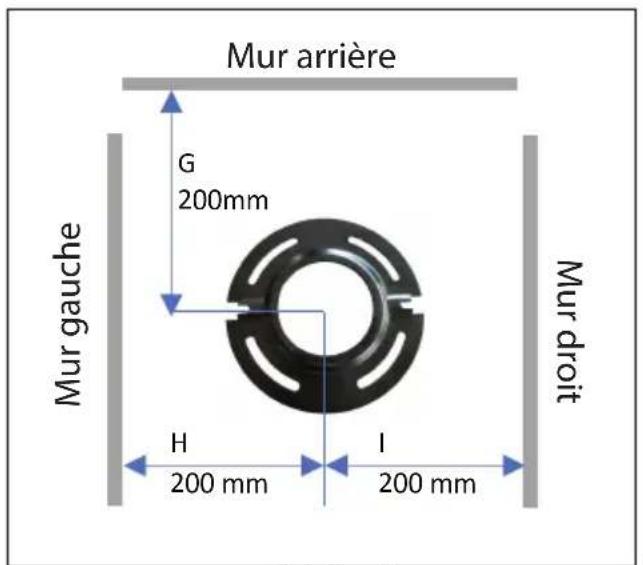

Mur arrière G 200mm Mur gauche H 200 mm I 200 mm Mur droit

1. Fig. 1

1. Flg.3 Entrée de Agua Connecteur de Tubérie Empaque de sellado Passoire

Avant de connecter votre connecteur de tuyau (un connecteur en plastique est recommandé) à l'entrée d'eau de 16 pouces (filetage britannique 1/4-20), assurez-vous qu'il y a un joint d'étanchéité dans le connecteur de tuyau.

Si ce n'est pas le cas, le joint d'étanchéité attaché doit être placé pour assurer une étanchéité parfaite. Après avoir connecté l'alimentation en eau, rincez les toilettes plusieurs fois pour vérifier les fuites.

1. Ajouter de l'eau dans la cuvette

Pour ajouter de l'eau aux toilettes, appuyez partiellement sur la pédale de rinçage. L'eau s'écoule dans la cuvette tandis que la vanne de rinçage reste fermée. Si la vanne de rinçage bouge, relâchez légèrement la pédale. Ajouter de l'eau dans une cuvette vide aide à prévenir les odeurs du réservoir de rétention de pénétrer dans l'espace de vie. Il est recommandé d'ajouter de l'eau avant de rincer les solides et le papier toilette. (Fig. 4)

2. Rincer les toilettes

Pour rincer, appuyez sur la pédale jusqu'à ce qu'elle touche le sol. Relâchez la pédale après le rinçage complet. (Fig.5) Lors du rinçage des liquides, appuyez sur la pédale pendant 1 à 2 secondes. Lors du rinçage des solides, appuyez sur la pédale jusqu'à ce que le contenu soit rincé de la cuvette. Un rinçage plus long que nécessaire remplira trop rapidement le réservoir de rétention. Une petite quantité d'eau collectera dans la cuvette après un rinçage pour créer un joint hermétique.

Après un certain temps, des dépôts minéraux provenant d'une eau dure peuvent s'accumuler sur la bille de rinçage ou le joint, entraînant une fuite lente. Pour éviter cela, nettoyez périodiquement la vanne de rinçage et le joint.

1. Retirez les débris mineurs de la vanne de rinçage et du joint en appuyant lentement et en relâchant la pédale de rinçage plusieurs fois. Cela permettra de desserrer et de rincer les débris des surfaces. Répétez plusieurs fois pour les accumulations tenaces (utilisez une brosse à poils doux si nécessaire).
2. Lubrifiez périodiquement la vanne de rinçage et le joint avec un spray de silicone ou un lubrifiant en pâte.

Hivernage et stockage

Ces toilettes ne sont pas destinées à être utilisées à des températures inférieures au point de congélation. Avant de stocker les toilettes, vous devez vider l'eau des toilettes selon les procédures suivantes.

1. Fermez l'alimentation en eau des toilettes.
2. Retirez la conduite d'alimentation en eau de l'entrée d'eau.
3. Placez un petit récipient sous l'entrée pour recueillir l'eau qui s'écoule.
4. Appuyez sur la pédale de rinçage et laissez l'eau s'écouler complètement de l'entrée d'eau.
5. Laissez la conduite d'eau déconnectée jusqu'à ce que le risque de température de gel soit passé.

Caractéristiques:

• Commande efficace au pied - Confort semblable à celui d'une maison : siège de toilettes ergonomique - Sortie d'eau en forme de T pour une couverture de rinçage complète - Design compact et confortable à utiliser - Facile à installer - Surface brillante facile à nettoyer - Conception d'étanchéité sans odeur • Fabriqué en matériaux HDPE et PP - 2 rainures humanisées du profil bas de la pédale de toilettes RVToilet pour aider à ouvrir et fermer facilement - Distance du centre des trous de boulon au mur arrière d'environ 7,90" - pouces

Contenu de la boîte:

• Toilettes à chasse gravitaire • (2) T-boulons
• Bride de toilettes et joint d'étanchéité • Joint d'étanchéité d'entrée d'eau • (4) Vis

Spécifications techniques:

• Matériau de construction : HDPE, PP • Diamètre d'entrée d'eau : 1/2" (1.3mm)
• Capacité de poids : 330 livres (149.7 Kg)
• Diamètre extérieur de sortie des eaux usées : 3,7 pouces (9.4mm)
• Diamètre intérieur de sortie des eaux usées : 3,4 pouces (8.6mm)
