Tipo de producto	Inodoro de descarga por gravedad
Marca	SereneLife
Modelo	SLCATL420
Material de construcción	HDPE, PP
Capacidad de peso	330 libras (149,7 kg)
Altura del asiento	478 mm
Dimensiones (Largo x Ancho x Alto)	500 mm x 390 mm x 890 mm
Diámetro de entrada de agua	1/2 pulgada
Diámetro de salida de aguas residuales exterior	95 mm (3,7 pulgadas)
Diámetro de salida de aguas residuales interior	87 mm (3,4 pulgadas)
Tipo de control	Control de pie
Función de descarga	Descarga de flujo en T de 3 vías
Asiento y tapa	Tamaño normal, cierre suave
Instalación	Diseño de dos pernos, adaptable a la mayoría de bridas
Presión máxima de agua	0,4 MPa
Temperatura máxima del agua	40 °C
Superficie	Brillante, fácil de limpiar
Mantenimiento	Limpieza periódica de la válvula de descarga, lubricación con silicona
Contenido de la caja	Inodoro, 2 pernos en T, brida y junta, junta de entrada de agua, 4 tornillos

Preguntas frecuentes - SLCATL420 SereneLife

¿Cómo instalar el inodoro SLCATL420?

Asegúrese de que la brida del piso esté al menos a 200 mm de la pared trasera. Inserte los dos pernos en T en la brida, coloque la junta en la base del inodoro, baje el inodoro alineando los agujeros con los pernos, luego apriete las tuercas. Conecte el suministro de agua y verifique si hay fugas.

¿Cuál es la presión máxima de agua recomendada?

La presión del suministro de agua no debe exceder 0,4 MPa.

¿Se puede usar agua caliente?

No, el agua caliente por encima de 40 °C está prohibida para evitar dañar los componentes.

¿Cómo agregar agua al tazón?

Presione parcialmente el pedal de descarga. El agua fluye hacia el tazón mientras la válvula de descarga permanece cerrada. Suelte ligeramente si la válvula se mueve.

¿Cómo descargar el inodoro eficazmente?

Para líquidos, presione el pedal durante 1 a 2 segundos. Para sólidos, manténgalo presionado hasta que el contenido se evacue. Una descarga demasiado larga llena demasiado rápido el tanque de retención.

¿Qué hacer en caso de fuga lenta?

Los depósitos minerales pueden acumularse en la válvula de descarga. Limpie presionando y soltando el pedal varias veces, o use un cepillo de cerdas suaves. Lubrique periódicamente con un spray de silicona.

¿Cómo preparar el inodoro para el invierno?

Cierre el suministro de agua, desconecte la manguera, coloque un recipiente debajo de la entrada, presione el pedal para vaciar completamente el agua, y deje la tubería desconectada hasta que termine el riesgo de heladas.

¿Cuáles son las dimensiones del tazón?

Las dimensiones son: largo 500 mm, ancho 390 mm, altura total 890 mm. La altura del asiento es de 478 mm.

¿De qué materiales están fabricados los inodoros?

Están fabricados en HDPE (polietileno de alta densidad) y PP (polipropileno).

¿Cuál es el peso máximo soportado?

La capacidad de peso es de 330 libras (aproximadamente 149,7 kg).

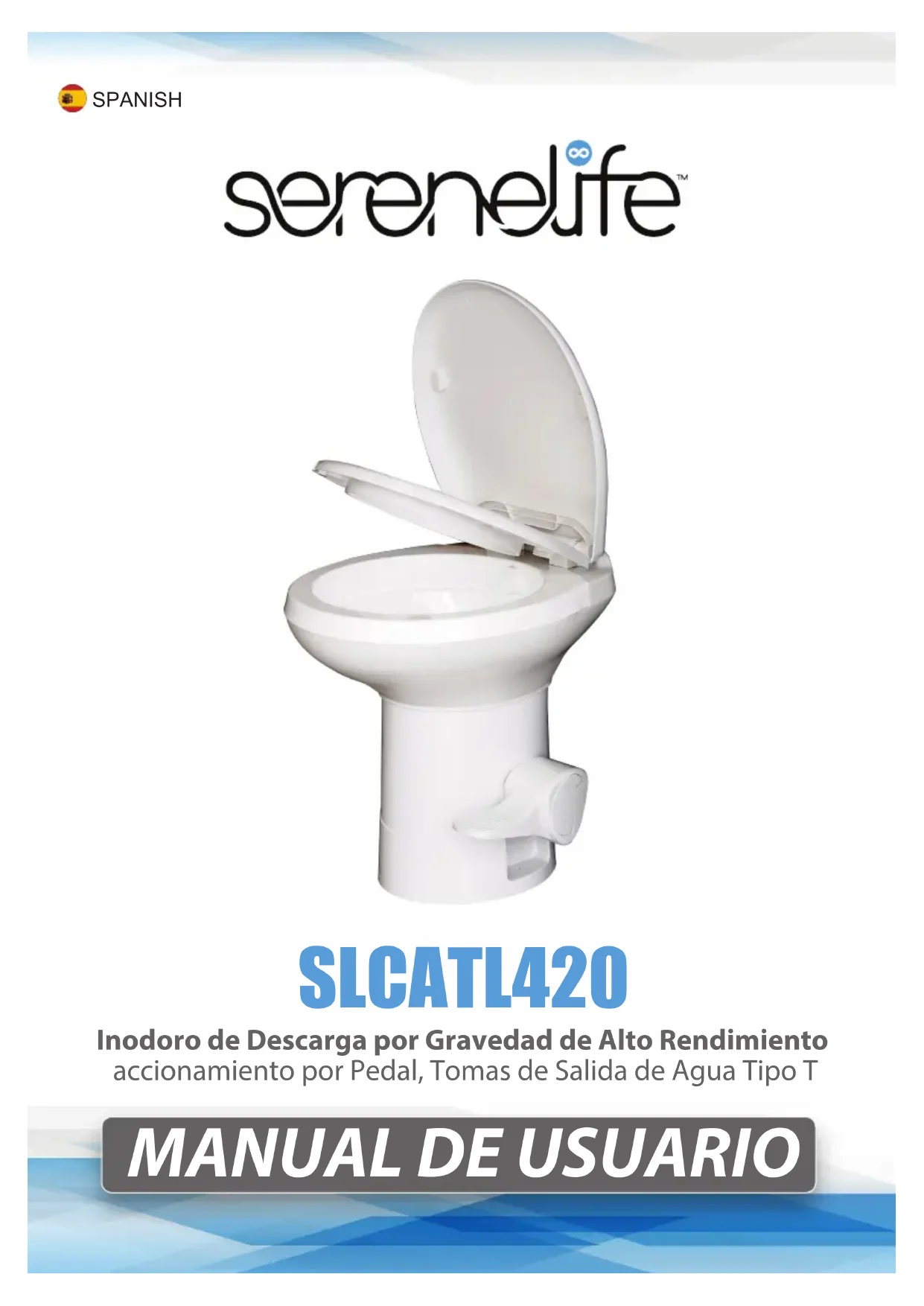

MANUAL DE USUARIO SLCATL420 SereneLife

• Inodoro de Descarga por Gravedad
  • (2) Pernos en T
  • Brida y Sello del Inodoro
• Anillo de Sellado de la Entrada de Agua
  • (4) Tornillos

TECHNICAL SPECS:

Inodoro de Descarga por Gravedad de Alto Rendimiento accionamiento por Pedal, Tomas de Salida de Agua Tipo T

MANUAL DE USUARIO

Manual del usuario del inodoro con descarga por gravedad

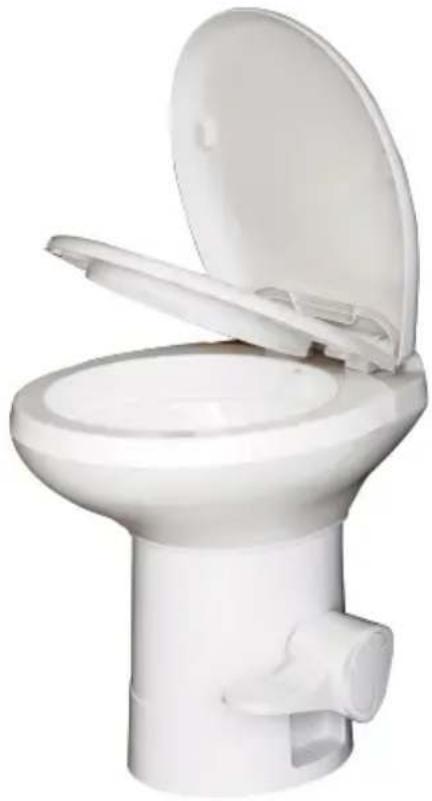

CARACTERÍSTICAS PRINCIPALES

- Máxima comodidad para el usuario:

Asiento y tapa de tamaño normal y cierre suave, taza del inodoro de tamaño grande y asiento de 478 mm de altura para una mayor comodidad.
- Facilidad de descarga: La taza del inodoro de acabado brillante con el innovador sistema de descarga en T de 3 vías, proporciona una descarga rápida y completa.
- Pedal de accionamiento ergonómico:

Pedal más bajo para facilitar su uso. Acción unidireccional para abrir la válvula de desagüe y tirar de la cadena.

- Fácil instalación: El diseño de dos tornillos se adapta a la mayoría de las bridas de inodoro existentes, ideal para instalaciones nuevas o de sustitución. Simplemente colóquelo en la brida del suelo, apriete los pernos, conecte el agua y ya está listo.

Asiento de inodoro Boquilla de descarga en T Válvula de desagüe Base de inodoro Pedal del inodoro Tapa del inodoro Entrada de agua de ½ pulgada Orificio de montaje de Ø10mm Floor mounting kit Placa de brida Empaque de sellado Perno en T y funda de goma

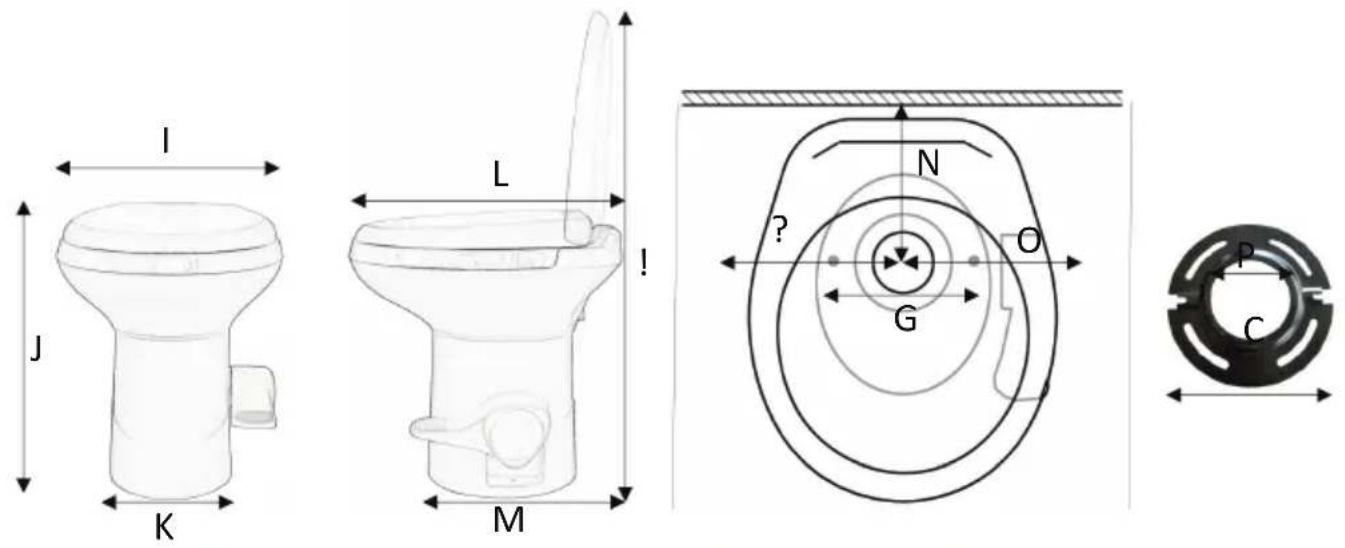

2. DIMENSIONES Y MONTAJE DEL PRODUCTO

Referencia Descripción

A 390mm / 15.4"

B 500mm / 19.7"

C 233mm / 9.2"

D 485mm / 19.1"

E 380mm / 15.0"

F 890mm / 35.0"

Referencia Descripción

Diámetro exterior de la salida del desagüe del inodoro: 95 mm; Diámetro interior de la salida del desagüe del inodoro: 87 mm / 3,4".

3.INSTALACIÓN

Nota:

• Asegúrese de que el pedal, al ser pisado, toque la misma superficie plana sobre la que está instalado el inodoro.
• Asegúrese de que la presión del suministro de agua no sea superior a 0,4Mpa.

• El agua caliente a más de 40 grados está prohibida.

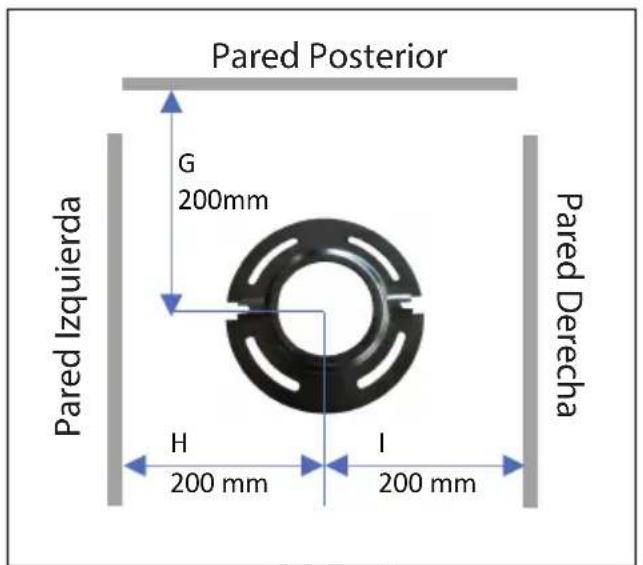

• Para sustituir un inodoro antiguo, cierre el suministro de agua al inodoro. Retire y vacíe la tubería de suministro de agua. Retire los pernos/tornillos de sujeción del inodoro. Retire el inodoro del suelo. Retire y deseche el antiguo empaque de la brida y los pernos de sujeción. Verifique que el centro de la brida del piso esté por lo menos a 200mm/7.9" de la pared posterior (Fig.1).

• Si instala una nueva brida en el suelo, asegúrese de que los orificios de montaje del inodoro están situados en el ángulo correcto (Fig.1). La brida del suelo debe fijarse al suelo con un mínimo de cuatro tornillos. Inserte dos tornillos en T que vienen incluidos en el suministro dentro de las ranuras de la brida del piso (Fig.2).

• Verifique que el empaque de sellado de la brida del piso esté instalada en la base del inodoro. Coloque con cuidado el inodoro sobre la brida del suelo. Alinee los orificios de la base del inodoro con los pernos en T a medida que baja el inodoro sobre la brida del piso.
• Instale las tuercas de montaje del piso en los pernos en T. Cuando estén apretadas, la base debe estar bien sujeta y plana contra el piso. Coloque las tapas de los tornillos en las tuercas.
• Conecte la línea de suministro de agua a la entrada de agua de ½ pulgada y abra la llave de paso. (Fig.3) Tire de la cadena varias veces y compruebe que no haya fugas.

1. Flg.3 Entrada de Agua Conector de Tubería Empaque de sellado Filtro

Antes de conectar el conector de tuberías (se recomienda uno de plástico) a la entrada de agua de ½ pulgada (rosca británica 1 /4-20), asegúrese de que hay un empaque de sellado en el conector de tuberías. Si no lo hay, debe colocarse el empaque de sellado incluido para asegurar un sellado perfecto.

Después de conectar el suministro de agua, tire de la cadena del inodoro varias veces para comprobar que no haya fugas.

4.FUNCIONAMIENTO

1. Añadir agua a la taza

Para añadir agua al inodoro, pise el pedal de descarga hasta la mitad. El agua fluirá hacia la taza mientras la válvula de descarga permanece cerrada. Si la válvula de descarga se mueve, suelte ligeramente el pedal. Añadir agua a la taza vacía ayuda a evitar que los olores del depósito de aguas negras penetren en la vivienda. Se recomienda añadir agua antes de descargar sólidos y papel higiénico. (Fig.4)

2. Flush toilet

Para tirar de la cadena, pise el pedal hasta que toque el suelo. Suelte el pedal después de descargar completamente. (Fig.5) Al descargar líquidos, pise el pedal durante 1-2 segundos. Si descarga sólidos, pise el pedal hasta que el contenido se haya eliminado de la taza. Si la descarga dura más de lo necesario, el depósito se llenará demasiado deprisa. Una pequeña cantidad de agua se acumulará en la cubeta después de una descarga para crear un cierre hermético.

Después de un período de tiempo, los depósitos minerales del agua estancada pueden acumularse en la válvula de descarga o en el sello, provocando una fuga lenta de agua. Para evitarlo, limpie periódicamente la válvula de descarga y el sello.

1. Elimine los pequeños residuos de la válvula de descarga y del sello presionando y soltando lentamente el pedal de descarga varias veces. Esto aflojará y enjuagará los residuos de las superficies.
2. Lubrique periódicamente la válvula de descarga y el sello con spray lubricante con base de silicón o lubricante en pasta.

6.PREPARACIÓN PARA EL INVIERNO Y ALMACENAJE

Este inodoro no está diseñado para ser utilizado cuando se expone a temperaturas bajo cero. Antes de almacenar el inodoro, es necesario drenar el agua del inodoro de acuerdo con los siguientes procedimientos.

1. Cierre el suministro de agua del inodoro.
2. Retire la tubería de suministro de agua de la entrada de agua.
3. Coloque un recipiente pequeño debajo de la entrada para recoger el agua de drenaje.
4. Presione el pedal de descarga y deje que el agua salga completamente por la entrada de agua.
5. Deje la línea de agua desconectada hasta que pase la amenaza de temperaturas de congelación.

CARACTERÍSTICAS:

• Funcionamiento Eficiente con Pedal
• Comodidad Hogareña: Asiento de Inodoro Ergonómico
• Salida de Agua Tipo T para Ahorro de Agua que Cubre Toda la Descarga de la Taza
• Diseño Compacto y Cómodo al Asiento
• Fácil de Instalar
• Superficie de Acabado Brillante
• Fácil de Limpiar
• Diseño de sellado para evitar Olores
• Hecho de materiales HOPE y PP
• 2 Ranuras Personalizadas de Pedal de Bajo Perfil para Ayudar a Abrir y Cerrar el Inodoro RV Fácilmente
• Distancia Desde El Centro De Los Agujeros De Los Pernos A La Pared Trasera Es De Aproximadamente 7.90" -pulgadas

CONTENIDO DE LA CAJA

- Inodoro de Descarga por Gravedad

• (2) Pernos en T

• Brida y Sello del Inodoro

- Anillo de Sellado de la Entrada de Agua

• (4) Tornillos

CONTENIDO DE LA CAJA

• Material de Construcción: HDPE, PP
  • Diámetro de Entrada de Agua: 1/2
• Capacidad de Peso: 330lbs.
• Diámetro Exterior de la Salida de Aguas Residuales: 3.7" -pulgadas
• Diámetro Interior de la Salida de Aguas Residuales: 3.4" -pulgadas
  • Presión de Agua Sugerida: 0.2- 0.4Mpa
• Dimensiones del Producto (Largo x Ancho x Alto): 19.1" x 15.4" x 19.7" -pulgadas
