Shelf 70013 - Éclairage NOVY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance 10W, température de couleur 3000K, flux lumineux 800 lumens.
Utilisation	Idéal pour l'éclairage d'appoint dans les espaces de vie, cuisine ou bureau.
Maintenance et réparation	Nettoyage régulier avec un chiffon doux, remplacement des ampoules LED si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité.
Informations générales	Design moderne, installation facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - Shelf 70013 NOVY

Comment installer le NOVY Shelf 70013?

Pour installer le NOVY Shelf 70013, commencez par lire le manuel d'installation fourni. Assurez-vous d'avoir tous les outils nécessaires. Fixez le support mural au mur en utilisant les vis et chevilles appropriées, puis accrochez l'étagère sur le support.

Quel type d'ampoule est compatible avec le NOVY Shelf 70013?

Le NOVY Shelf 70013 est compatible avec des ampoules LED GU10. Vérifiez la puissance maximale indiquée dans le manuel pour éviter tout dommage.

Comment nettoyer le NOVY Shelf 70013?

Pour nettoyer le NOVY Shelf 70013, utilisez un chiffon doux et légèrement humide. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Le NOVY Shelf 70013 est-il dimmable?

Oui, le NOVY Shelf 70013 est dimmable, mais vous devez utiliser un variateur compatible avec les ampoules LED pour en bénéficier.

Quelle est la garantie du NOVY Shelf 70013?

Le NOVY Shelf 70013 est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Que faire si le NOVY Shelf 70013 ne fonctionne pas?

Si le NOVY Shelf 70013 ne fonctionne pas, vérifiez d'abord si l'ampoule est correctement installée et si elle n'est pas grillée. Assurez-vous également que l'alimentation électrique fonctionne correctement.

Peut-on utiliser le NOVY Shelf 70013 à l'extérieur?

Non, le NOVY Shelf 70013 est conçu uniquement pour un usage intérieur. Ne l'exposez pas à l'humidité ou à des conditions extérieures.

Quelles sont les dimensions du NOVY Shelf 70013?

Les dimensions du NOVY Shelf 70013 sont 700 mm de largeur, 200 mm de profondeur et 150 mm de hauteur.

MODE D'EMPLOI Shelf 70013 NOVY

FR Instructions d'installation 10

Oc Produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control (GC)

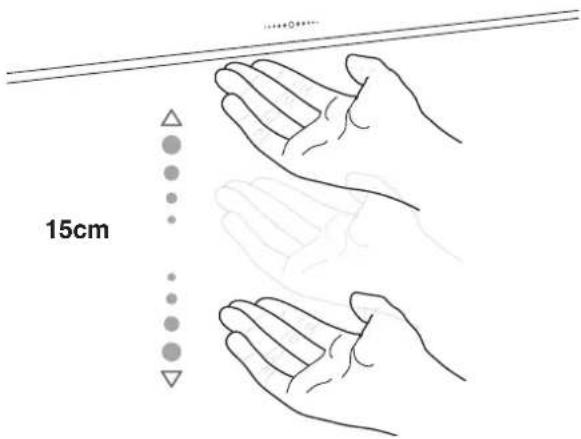

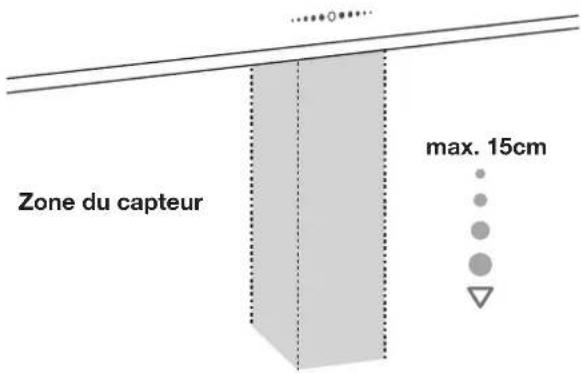

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf (voir la zone en gris dans l'image ci-dessous).

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

15cm

L'éclairage peut être activé de 2 façons :

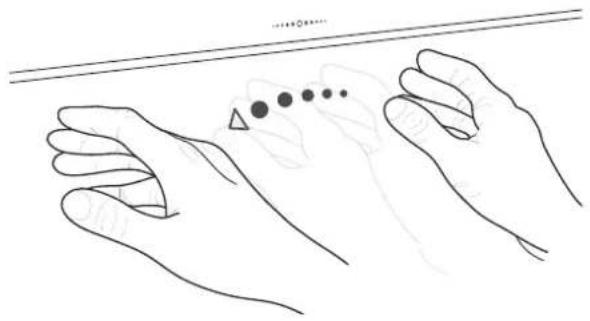

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

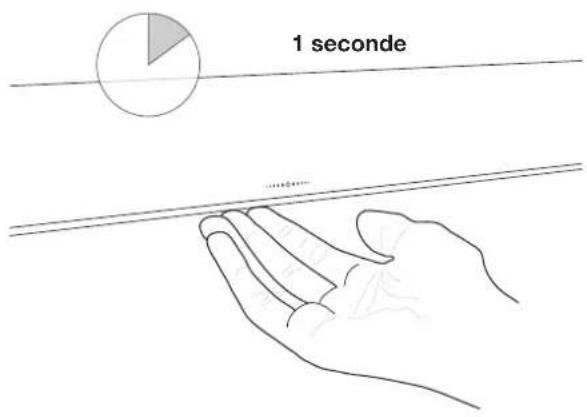

1. En tenant votre main sous le capteur Shelf plus d'une seconde.

1 seconde

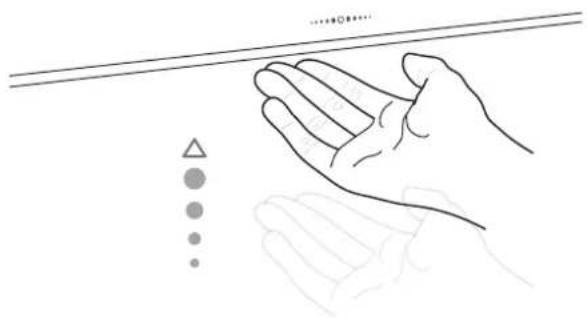

Point central plus vers le haut

- En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Shelf.

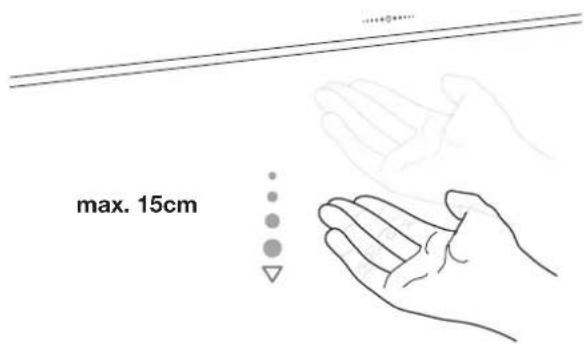

Point central plus vers le bas

- En tenant votre main plus loin du capteur (mais pas plus de 15 cm!), la lumière se déplacera vers le bas du Novy Shelf.

max. 15cm

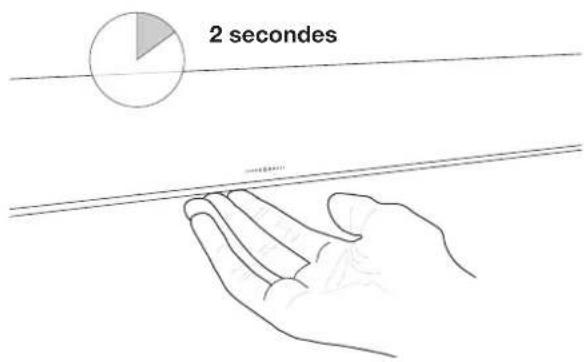

4 Changer la couleur de la lumière en haut de l'armature

En rapprochant votre main du capteur Shelf 2 secondes, l'éclairage de la partie supérieure du Novy Shelf passera à une couleur prédéfinie.

5 Réglage de la couleur

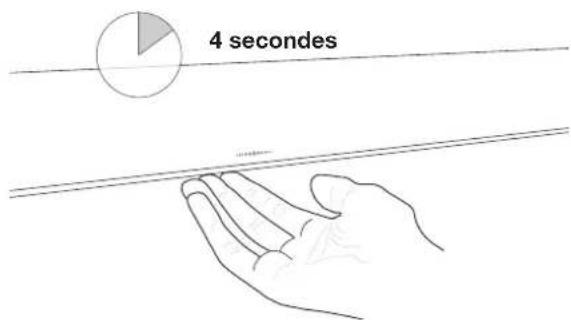

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur Shelf 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

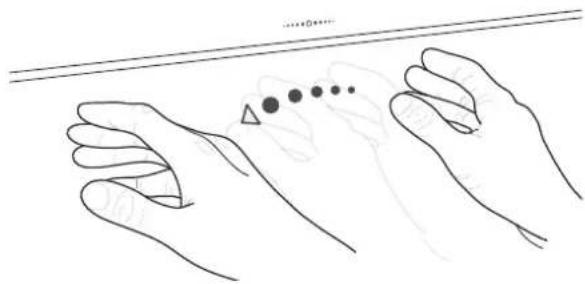

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél. : [phone]

Allemagne Tél.: [phone]

Pays-Bas Tél. : [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays : votre installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1. Déterminer la position souhaitée du Novy Shelf

- Marquez la position souhaitée du Novy Shelf sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. - Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau). - Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf.

5 Fixation du novy shelf

- Accrochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.

- Avant d'abaisser le Novy Shelf en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/ en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf. Cela peut perturber le calibrage.

ATTENTION ! Le Novy Shelf s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf peut être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée.

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en micro-fibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en microfibre.
