Shelf 70018 - Éclairage NOVY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étagère lumineuse LED avec commande gestuelle
Marque	Novy
Modèle	Shelf 70018
Dimensions (L x P x H)	Environ 1000 x 300 x 50 mm
Poids	Environ 2 kg
Alimentation	Secteur 220-240 V, 50/60 Hz
Source lumineuse	LED intégrée non remplaçable par l'utilisateur
Classe d'efficacité énergétique (lumière d'ambiance)	G
Classe d'efficacité énergétique (lumière fonctionnelle)	F
Fonctions principales	Allumage/extinction gestuel, réglage hauteur faisceau, changement couleur ambiance, mode défilement de couleurs
Type de commande	Capteur infrarouge avec portée maximale de 15 cm
Installation	Murale, nécessite un support mural et un câblage électrique
Entretien	Nettoyer avec eau savonneuse et chiffon microfibre. Éviter de rayer le film du capteur
Sécurité	Installation par installateur agréé. Couper le courant avant toute intervention. Ne pas obstruer le capteur lors du calibrage
Pièces détachées / Réparabilité	Source lumineuse et ballast remplaçables uniquement par un installateur agréé
Service après-vente	Belgique : +32 (0)56/36.51.02, Allemagne : +49 (0)511.54.20.771, Pays-Bas : [phone], Royaume-Uni : [phone]
Informations générales	Novy Shelf 70018, éclairage d'ambiance et fonctionnel à commande gestuelle

FOIRE AUX QUESTIONS - Shelf 70018 NOVY

Comment allumer et éteindre l'éclairage du Novy Shelf 70018 ?

L'éclairage peut être activé de deux façons : en déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur, ou en tenant votre main sous le capteur pendant plus d'une seconde. Le capteur est situé au centre de l'objet lumineux.

Comment ajuster la répartition de la lumière de haut en bas ?

En rapprochant votre main du capteur, la lumière se déplace vers le haut du Novy Shelf. En éloignant votre main (jusqu'à 15 cm), la lumière se déplace vers le bas. Le capteur a une portée maximale de 15 cm.

Comment changer la couleur de la lumière d'ambiance ?

Tenez votre main à moins de 15 cm du capteur pendant 2 secondes pour passer en mode couleur prédéfinie. Ensuite, maintenez encore 4 secondes jusqu'à ce que le voyant clignote, puis déplacez votre main de gauche à droite pour faire défiler les couleurs. Retirez votre main pour valider.

Que faire si le capteur ne répond pas ?

Vérifiez qu'aucun objet ne se trouve à moins de 15 cm sous l'étagère. Assurez-vous que l'appareil est sous tension et que le calibrage initial n'a pas été perturbé. Évitez les sources infrarouges à proximité (soleil, halogènes). Si le problème persiste, contactez le service après-vente.

Comment nettoyer le Novy Shelf 70018 ?

Utilisez un chiffon microfibre avec de l'eau savonneuse. N'utilisez pas d'eau en excès. Pour le film noir du capteur, nettoyez très délicatement pour éviter les rayures qui pourraient affecter les performances du capteur.

Quelles sont les précautions d'installation ?

L'installation doit être réalisée par un installateur agréé. Coupez le courant avant de connecter le câblage. Assurez-vous que le support mural est de niveau et que le câblage est correctement rangé dans la cavité arrière. Ne pas obstruer le capteur lors de la mise sous tension.

Puis-je utiliser un interrupteur mural avec le Novy Shelf ?

Oui, le Novy Shelf peut être relié à un interrupteur d'éclairage. Attention : lorsqu'il est éteint par l'interrupteur, les commandes gestuelles ne fonctionnent pas car l'appareil n'est plus alimenté.

Quelle est la portée du capteur gestuel ?

Le capteur a une portée maximale de 15 cm sous l'étagère. Les mouvements effectués au-delà de 15 cm ne sont pas détectés. Le capteur est situé au centre de l'objet lumineux.

Quels facteurs externes peuvent perturber le fonctionnement ?

Les capteurs infrarouges peuvent être perturbés par la lumière du soleil réfléchie, le rayonnement direct de spots halogènes ou lampes à incandescence, ainsi que par une vapeur excessive qui peut être interprétée comme un geste.

Comment contacter le service après-vente Novy ?

Pour la Belgique : +32 (0)56/36.51.02, Allemagne : +49 (0)511.54.20.771, Pays-Bas : [phone], Royaume-Uni : [phone]. Pour les autres pays, contactez votre installateur local ou Novy Belgique.

MODE D'EMPLOI Shelf 70018 NOVY

FR Instructions d'installation 10

Oc Produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Ocroduit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control (GC)

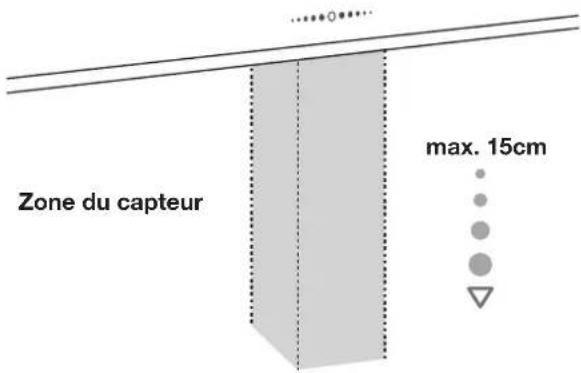

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf (voir la zone en gris dans l'image ci-dessous).

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

15cm

L'éclairage peut être activé de 2 façons :

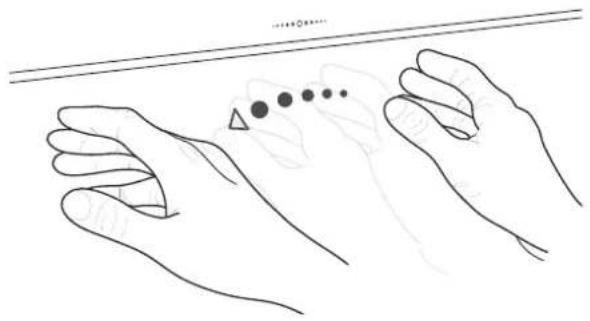

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

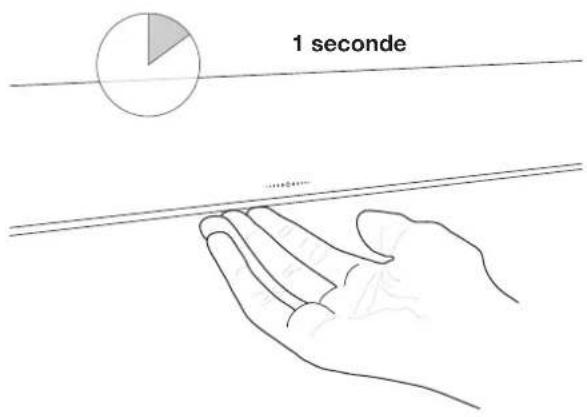

1. En tenant votre main sous le capteur Shelf plus d'une seconde.

1 seconde

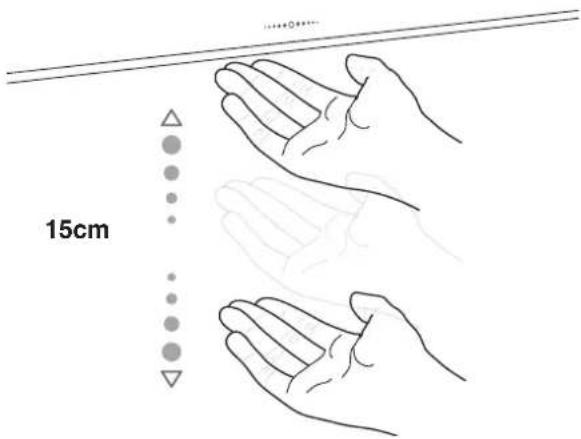

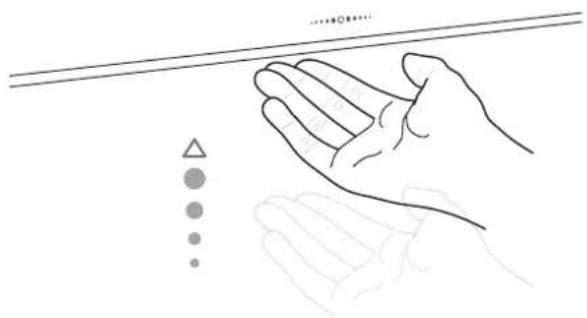

Point central plus vers le haut

- En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Shelf.

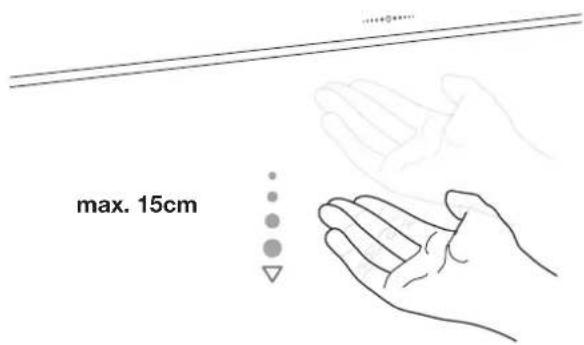

Point central plus vers le bas

- En tenant votre main plus loin du capteur (mais pas plus de 15 cm!), la lumière se déplacera vers le bas du Novy Shelf.

max. 15cm

4 Changer la couleur de la lumière en haut de l'armature

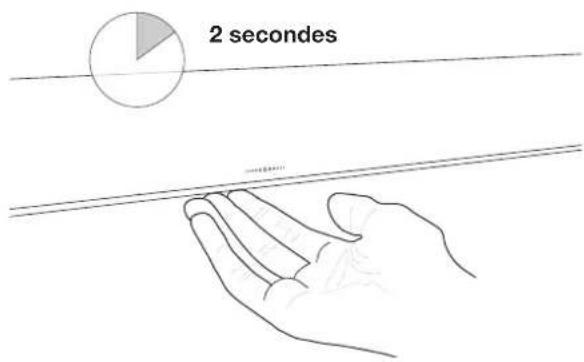

En rapprochant votre main du capteur Shelf 2 secondes, l'éclairage de la partie supérieure du Novy Shelf passera à une couleur prédéfinie.

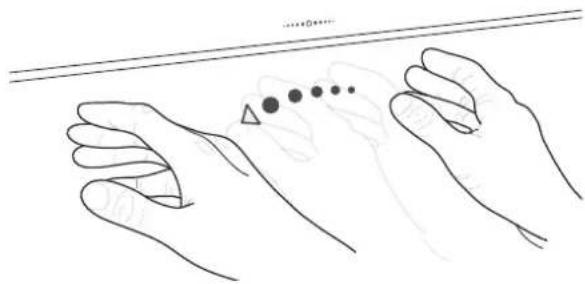

5 Réglage de la couleur

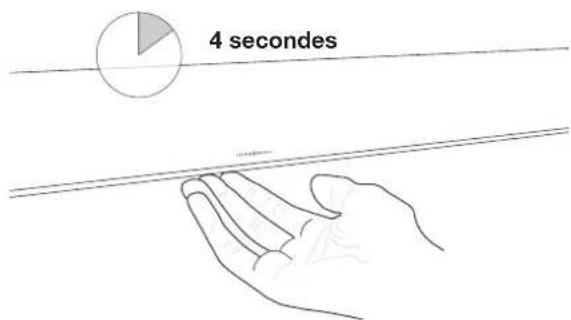

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur Shelf 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hesitez pas a contacter notre Service d'après-vente:

Belgique Tél.: [phone]

Allemagne Tél : [phone]

Pays-Bas Tél.: [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1 Déterminer la position souhaitée du Novy Shelf

- Marquez la position souhaitée du Novy Shelf sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. - Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau). - Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf.

5 Fixation du novy shelf

- Accochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.

- Avant d'abaisser le Novy Shelf en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/ en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf. Cela peut perturber le calibrage

ATTENTION ! Le Novy Shelf s'allume et s'eteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf peut être relié à un interrupteur d'éclairage. Lorsqu'un un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de la main !

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en microfibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en micro-fibre.
