Type de produit	Éclairage mural avec commande gestuelle
Marque	Novy
Modèle	Shelf Pro 70023
Source lumineuse	LED intégrée (classe énergétique G pour lumière d'ambiance, F pour lumière fonctionnelle)
Alimentation	Secteur 220-240 V, nécessite un interrupteur marche-arrêt sur le câble d'alimentation
Commande	Gesture Control Pro (GC Pro) avec capteur infrarouge (portée max 15 cm)
Fonctions principales	Allumage/extinction par geste large, faisceau ciblé, réglage haut/bas, largeur de faisceau, déplacement latéral, changement de couleur d'ambiance
Réglage de couleur	Palette de couleurs défilante par geste, sauvegarde automatique
Installation	Fixation murale avec support, câblage dissimulable, nécessite coupure de courant avant montage
Nettoyage et entretien	Eau savonneuse et chiffon microfibre, éviter rayures sur le film du capteur
Remplacement des LED	Par un installateur agréé uniquement
Température de fonctionnement	Usage intérieur, éviter lumière infrarouge parasite (soleil, halogènes)
Service après-vente	Contact par téléphone selon le pays (Belgique, Allemagne, Pays-Bas, Royaume-Uni)

FOIRE AUX QUESTIONS - Shelf Pro 70023 NOVY

Comment installer le Novy Shelf Pro 70023 ?

Déterminez la position, marquez et percez les trous, fixez le support mural avec des chevilles adaptées. Accrochez l'étagère à 30°, rangez l'excédent de câble, puis abaissez-la à l'horizontale. Branchez le câble et mettez sous tension en veillant à ce qu'aucun objet ne se trouve à moins de 15 cm sous le capteur.

Comment allumer et éteindre l'éclairage ?

Faites glisser votre main de gauche à droite ou de droite à gauche sous la bande de détection pour allumer/éteindre sur toute la largeur. Pour un faisceau ciblé, maintenez votre main immobile sous le capteur pendant plus d'une seconde.

Comment régler la hauteur du faisceau lumineux ?

Rapprochez votre main du capteur pour déplacer la lumière vers le haut, ou éloignez-la (jusqu'à 15 cm) pour la déplacer vers le bas.

Comment modifier la largeur du faisceau ?

Placez vos deux mains sous le capteur. Rapprochez-les pour rétrécir le faisceau, écartez-les pour l'élargir.

Comment déplacer le faisceau de gauche à droite ?

Tenez votre main sous le faisceau et déplacez-la à l'endroit souhaité (sans dépasser 15 cm). Vous pouvez aussi placer votre main directement à l'endroit voulu, le faisceau se dirigera vers elle.

Comment changer la couleur de l'éclairage d'ambiance ?

Rapprochez votre main du capteur pendant 2 secondes pour passer en mode couleur prédéfinie. Ensuite, maintenez votre main à 1 cm pendant 3 secondes jusqu'à ce que le voyant clignote. Faites défiler les couleurs en passant la main de gauche à droite ou vice-versa. Retirez la main pour valider.

Que faire si le capteur ne réagit pas ?

Vérifiez que l'alimentation est coupée puis rétablie (le capteur se calibre). Assurez-vous qu'aucun objet n'est à moins de 15 cm. Évitez les sources infrarouges intenses (soleil, halogènes) qui peuvent perturber le capteur.

Comment nettoyer le Novy Shelf Pro ?

Utilisez un chiffon microfibre imbibé d'eau savonneuse. Évitez l'excès d'eau. Pour le film noir du capteur, nettoyez délicatement pour éviter les rayures qui pourraient altérer les performances.

Peut-on remplacer les LED soi-même ?

Non, la source lumineuse (LED) et le ballast ne peuvent être remplacés que par un installateur agréé.

Où trouver le service après-vente ?

Contactez Novy selon votre pays : Belgique +32 (0)56/36.51.02, Allemagne +49 (0)511.54.20.771, Pays-Bas [phone], Royaume-Uni [phone]. Pour les autres pays, contactez votre installateur local.

MODE D'EMPLOI Shelf Pro 70023 NOVY

FR Instructions d'installation 10

Ce produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Ce produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control pro (GC Pro)

Le fonctionnement de la commande Gesture Control Pro (GC Pro) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf Pro (voir la zone en gris dans l'image ci-dessous)

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

max. 15cm

L'éclairage peut être activé de 2 façons :

1. L'allumage de l'éclairage sur toute la largeur se fait en déplaçant la main de gauche à droite ou de droite à gauche sous la bande de détection.

1. Un faisceau plus étroit est activé en tenant votre main sous la bande de détection pendant plus d'une seconde. Le faisceau lumineux ne sera activé qu'à l'endroit où se trouve votre main.

1 seconde

Point central plus vers le haut

- En rapprochant votre main de la bande de détection, vous déplacerez la lumière vers le haut du Novy Shelf Pro.

Point central plus vers le bas

- En tenant votre main plus loin de la bande de détection (mais pas plus de 15 cm !), vous déplacerez la lumière vers le dessous du Novy Shelf Pro.

max. 15cm

4 Modification de la largeur du faisceau

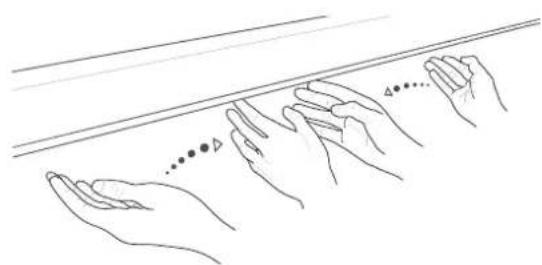

Si nécessaire, la largeur du faisceau lumineux peut être ajustée. En déplaçant les 2 mains sous la bande de détection l'une vers l'autre, vous pouvez rendre le faisceau plus étroit.

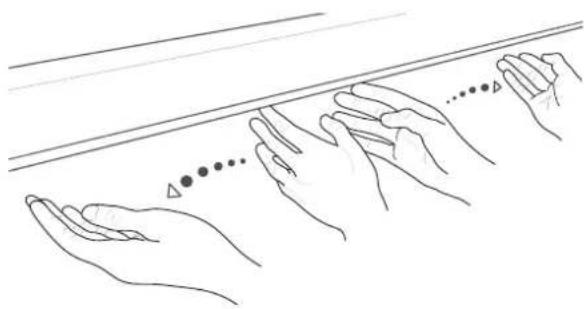

En écartant les deux mains sous la bande du capteur, vous pouvez élargir le faisceau.

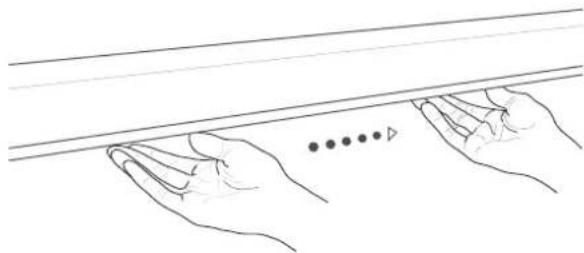

5 Déplacement du faisceau de gauche à droite

Le déplacement du faisceau s'effectue en tenant la main sous le faisceau, puis en déplaçant la main à l'endroit souhaité du faisceau. Ce faisant, votre main ne doit pas se trouver à plus de 15 cm sous le Novy Shelf Pro.

Une autre façon de déplacer le faisceau lumineux est de tenir votre main sous le capteur où vous voulez déplacer le faisceau lumineux. Le faisceau lumineux se dirige alors vers votre main.

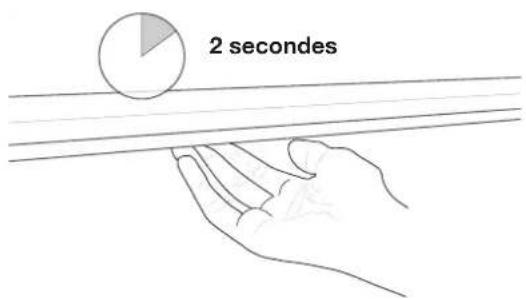

6 Changer la couleur de l'éclairage supérieur

En rapprochant votre main du capteur pendant 2 secondes, l'éclairage de la partie supérieure du Novy Shelf Pro passera à une couleur prédéfinie.

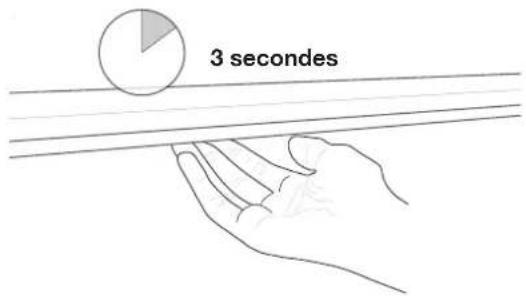

7 Réglage de la couleur

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (tenez ensuite votre main sous le bande de capteur pendant 2 secondes à 1 cm). Tenez finalement votre main pendant 3 secondes sous le capteur jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

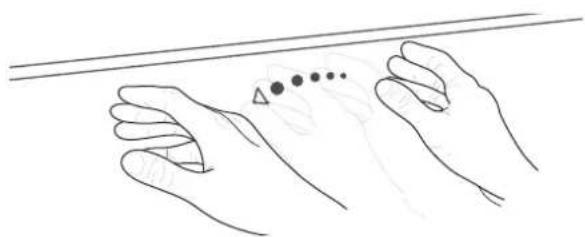

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 2 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

8 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél. : [phone]

Allemagne Tél. : [phone]

Pays-Bas Tél. : [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays : votre installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1. Déterminer la position souhaitée du Novy Shelf Pro

- Marquez la position souhaitée du Novy Shelf Pro sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. - Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau). - Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf Pro, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf Pro du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf Pro.

5 Fixation du novy shelf pro

- Accrochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.

- Avant d'abaisser le Novy Shelf Pro en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf Pro. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf Pro jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf Pro, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf Pro à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf Pro. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf Pro. Cela peut perturber le calibrage.

Le Novy Shelf Pro s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf Pro peut être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée.

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en micro-fibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en microfibre.
