Caractéristiques techniques	Éclairage mural LED, puissance 35W, température de couleur 3000K, flux lumineux 2800 lumens
Utilisation	Idéal pour l'éclairage d'appoint dans les salons, couloirs et espaces de travail
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, éviter les produits abrasifs
Sécurité	Certifié CE, respecter les instructions d'installation pour éviter les risques électriques
Informations générales	Durée de vie des LED jusqu'à 25 000 heures, garantie de 2 ans

FOIRE AUX QUESTIONS - Wall 70035 NOVY

Comment installer le NOVY Wall 70035?

Pour installer le NOVY Wall 70035, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de fixer le luminaire à l'aide des vis et supports fournis.

Quel type d'ampoule est compatible avec le NOVY Wall 70035?

Le NOVY Wall 70035 est compatible avec des ampoules de type LED d'une puissance maximale de 10W. Veuillez vérifier la température de couleur souhaitée pour un éclairage optimal.

Comment nettoyer le NOVY Wall 70035?

Pour nettoyer le NOVY Wall 70035, débranchez-le et utilisez un chiffon doux légèrement humide. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le NOVY Wall 70035 est-il dimmable?

Oui, le NOVY Wall 70035 est dimmable, mais cela nécessite un variateur compatible. Vérifiez les spécifications de votre variateur avant de l'installer.

Que faire si le NOVY Wall 70035 ne s'allume pas?

Si le NOVY Wall 70035 ne s'allume pas, vérifiez d'abord que l'ampoule est correctement installée et fonctionnelle. Assurez-vous également que l'alimentation électrique est active et que le disjoncteur n'a pas sauté.

Quelle est la garantie du NOVY Wall 70035?

Le NOVY Wall 70035 est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute demande de garantie.

Le NOVY Wall 70035 peut-il être utilisé en extérieur?

Non, le NOVY Wall 70035 est conçu uniquement pour une utilisation en intérieur. Son utilisation en extérieur peut endommager le produit et annuler la garantie.

Comment régler la hauteur du NOVY Wall 70035?

La hauteur du NOVY Wall 70035 peut être ajustée lors de l'installation en choisissant le positionnement approprié sur le mur. Assurez-vous que le luminaire est monté à une hauteur confortable pour l'éclairage souhaité.

MODE D'EMPLOI Wall 70035 NOVY

Ce produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique

Ce produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

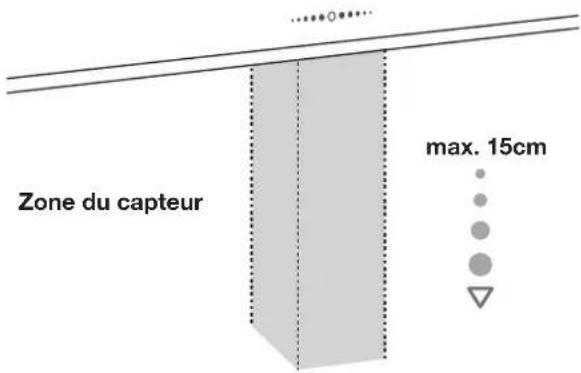

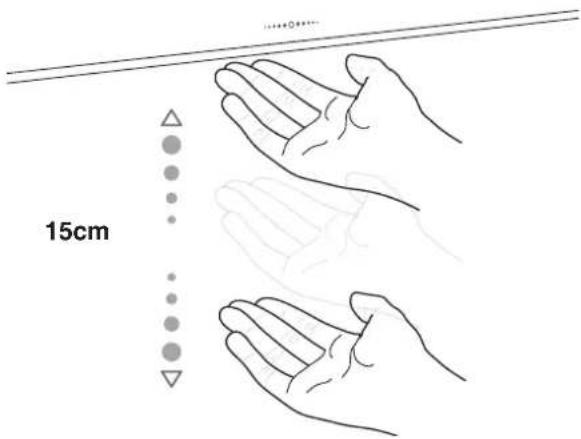

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur. 1 La commande Gesture Control (GC) Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Wall (voir la zone en gris dans l'image ci-dessous) Zone du capteur max. 15cm Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas. 15cm 2 Allumer et éteindre l'éclairage L'éclairage peut être activé de 2 façons:

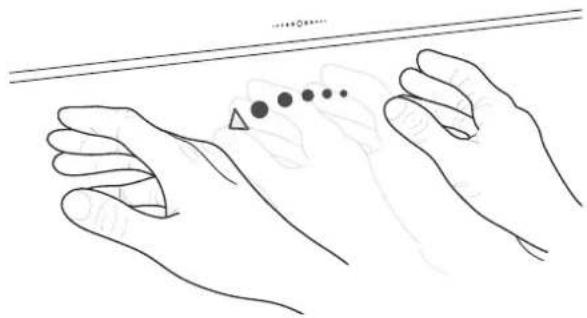

1. En déplaçant votre main de gauche à droite ou de

droite à gauche sous le capteur.

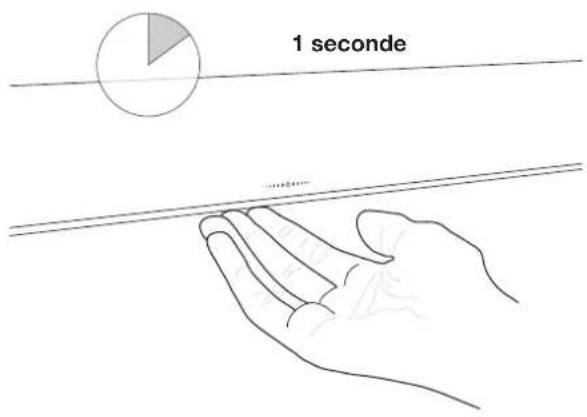

2. En tenant votre main sous le capteur pendant plus

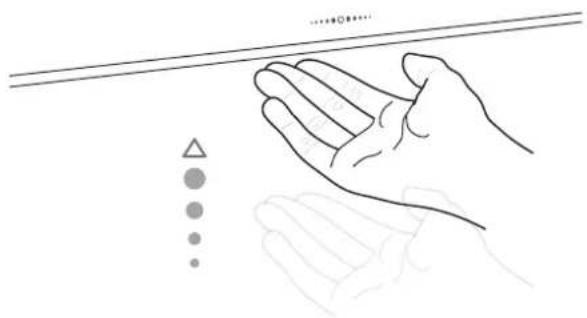

d'une seconde. 1 seconde 3 Modifier la répartition de la lumière de haut en bas. Point central plus vers le haut

En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Wall.5 Point central plus vers le bas

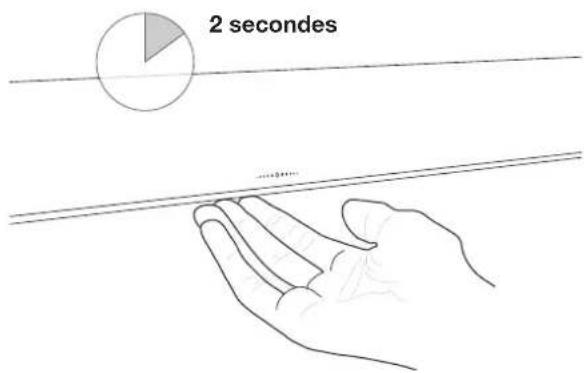

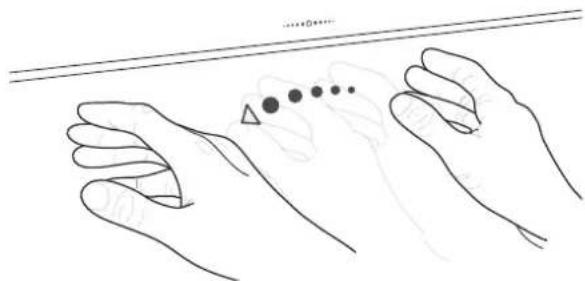

En tenant votre main plus loin du capteur (mais pas plus de 15 cm !), la lumière se déplacera vers le bas du Novy Wall. max. 15cm 4 Changer la couleur de la lumière en haut de l'armature En rapprochant votre main du capteur pendant 2 se- condes, l'éclairage de la partie supérieure du Novy Wall passera à une couleur prédénie 2 secondes 5 Réglage de la couleur Si vous souhaitez modier la couleur de l’éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédénie (voir l'étape précédente). Tenez ensuite votre main sous le capteur pendant 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur. 4 secondes En passant votre main sous le capteur, vous faites "déler" la palette de couleurs disponibles. Vous pouvez faire déler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur. Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée. 6 Service En cas de problemes techniques, n’hesitez pas a contacter notre Service d'après-vente: Belgique Tél. : [phone] France

él. : [phone] Royaume-Uni Tél : [phone] Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02. Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.6 DE - Bedienungsanleitung

Avant de procéder, assurez-vous de cou- per le courant du câble qui sera connecté avec l'appareil!

Déterminer la position souhaitée du Novy Wall Tracez une ligne horizontale de la longueur totale du Novy Wall à la hauteur d’installation souhaitée. Cette ligne correspond au milieu du luminaire. Pour une répartition correcte de la lumière et pour un bon fonctionnement de l’appareil, nous recommandons une hauteur d’installation minimale de 440 mm au-dessus du plan de travail. Percez deux trous, chacun à environ 15 cm des extrémités de la ligne, pour xer les clips de montage fournis.

Fixation des clips de montage Fixez les clips de montage avec la visserie appropriée (non fournis).

Attention ! Les clips de montage ont un côté supérieur et un côté inférieur (voir le des- sin). Avant de serrer les vis, assurez-vous que le haut des clips soit positionnée hori- zontalement. Si nécessaire, la hauteur de chaque clips peut encor e être ajustée en le déplaçant de manière diagonale.

Fixation du Novy Wall Maintenant accr ochez le Novy Wall sur les clips de xation.

Attention ! Il ne faut pas encore fixer le luminaire.

Raccordement d'une prise murale derrière le Novy Wall Le Novy Wall est fourni avec un câble d’alimentation d'environ 2 mètres. La séquence de connexion dépend de l'emplacement de la prise.

Attention ! Si la connexion se trouve ailleurs – en haut ou en bas du Novy Wall, passez à l'étape 5. Prise murale derrièr e le Novy Wall

la prise murale est à la même hauteur que le Novy Wall, coupez le câble fourni à la longueur souhaitée, puis connectez-le au l de la prise murale.

Ranger le câblage Insérez l'excédent de câble à l'arrière du Novy Wall.

Fixation du Novy Wall Puis accrochez le Novy Wall sur les clips de montage en poussant le luminaire vers le mur.

Attention ! Le Novy Wall s’allume et s’éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Wall peut également être relié à un inter- rupteur d'éclairage. Lorsqu’un un inter- rupteur est utilisé, le luminaire ne répondra pas aux signaux ges- tuels lorsqu'il n'est pas alimenté.

Câblage supérieur/inférieur du Novy Wall Si la prise murale se tr ouve en haut ou en bas du Novy Wall, vous pouvez faire un renfoncement dans la bande de caoutchouc à l'arrière du Novy Wall (voir illustration). Assurez-vous à ce que le câble sorte du Novy Wall par ce renfoncement que vous venez de créer.

Attention ! Ne laissez pas le câble passer sous le profilé en caoutchouc, cela compli- querait la suite du montage.

Fixation du Novy Wall Poussez le Novy Wall vers le mur jusqu'à ce qu'il s'enclenche sur les clips. Branchez maintenant le câblage du Novy Wall à la prise murale. Tout câblage excédentaire peut être caché à l'arrière du Novy Wall.

Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Wall. Cela peut perturber le calibrage.

Facteurs externes affectant le fonctionnement Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffu- sée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reète sur les objets brillants.

Rayonnement dir ect de spots halogènes ou de lampes à incandescence sur la face in- férieure du luminaire. En cas de présence excessive de vapeur, le luminaire peut éven- tuellement le reconnaître comme un signe de la main ! Nettoyage Le luminaire peut être nettoyé à l'aide d'une simple eau savon- neuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recomman- dons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en microbre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au mini- mum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en micro- fibre.
