Type de produit	Éclairage mural
Marque	Novy
Modèle	Wall 70032
Dimensions (L x H x P)	Environ 70 cm x 10 cm x 10 cm (estimation)
Poids	Environ 2 kg (estimation)
Alimentation	Secteur 220-240 V ~ 50/60 Hz
Puissance maximale	LED intégrée, classe d'efficacité F (lumière fonctionnelle) et G (lumière d'ambiance)
Commande	Gesture Control (capteur infrarouge, portée 15 cm)
Fonctions principales	Allumage/extinction par geste, réglage de la répartition haut/bas, changement de couleur d'ambiance, mode de réglage de couleur avec défilement
Hauteur d'installation minimale	440 mm au-dessus du plan de travail
Câble d'alimentation	Environ 2 mètres, raccordement par prise murale ou câblage direct
Entretien et nettoyage	Eau savonneuse et chiffon microfibre ; éviter de rayer le film du capteur
Sécurité	Nécessite un interrupteur marche/arrêt sur le secteur ; installation par un professionnel pour le remplacement de la LED
Pièces détachées et réparabilité	Source lumineuse LED et ballast non remplaçables par l'utilisateur (uniquement par installateur agréé)
Informations générales	Notice en français, 16 pages ; service après-vente disponible (Belgique, Allemagne, Pays-Bas, Royaume-Uni)

FOIRE AUX QUESTIONS - Wall 70032 NOVY

Comment allumer et éteindre le Novy Wall 70032 ?

Déplacez votre main de gauche à droite ou de droite à gauche sous le capteur, ou maintenez votre main sous le capteur pendant plus d'une seconde.

Comment régler la répartition de la lumière entre le haut et le bas ?

Rapprochez votre main du capteur pour déplacer la lumière vers le haut, ou éloignez-la (sans dépasser 15 cm) pour la déplacer vers le bas.

Comment changer la couleur de la lumière d'ambiance ?

Maintenez votre main sous le capteur pendant 2 secondes pour passer en mode couleur prédéfinie, puis maintenez 4 secondes supplémentaires pour entrer en mode réglage. Déplacez votre main de gauche à droite pour défiler les couleurs.

Quelle est la hauteur d'installation recommandée ?

La hauteur minimale recommandée est de 440 mm au-dessus du plan de travail pour un fonctionnement optimal du capteur.

Puis-je utiliser un interrupteur mural classique ?

Oui, vous pouvez connecter le Novy Wall à un interrupteur mural. Attention : lorsqu'il est éteint par l'interrupteur, les commandes gestuelles ne fonctionnent pas.

Comment nettoyer le Novy Wall 70032 ?

Utilisez un chiffon en microfibre avec de l'eau savonneuse. Évitez de nettoyer le film noir du capteur pour prévenir les rayures.

Que faire si le capteur ne réagit pas correctement ?

Vérifiez qu'aucune source de chaleur ou lumière infrarouge (soleil, spots halogènes) n'interfère à moins de 15 cm. Assurez-vous également que le film du capteur n'est pas rayé.

Comment installer le Novy Wall ?

Tracez une ligne horizontale à la hauteur souhaitée, percez deux trous à 15 cm des extrémités, fixez les clips de montage, puis accrochez le luminaire. Raccordez le câble d'alimentation de 2 mètres.

Puis-je remplacer la LED moi-même ?

Non, la source lumineuse LED et le ballast ne peuvent être remplacés que par un installateur agréé.

Où trouver le service après-vente ?

Contactez Novy : Belgique +32 (0)56/36.51.02, Allemagne +49 (0)511.54.20.771, Pays-Bas [phone], Royaume-Uni [phone].

MODE D'EMPLOI Wall 70032 NOVY

FR Instructions d'installation 10

Oé produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Le produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control (GC)

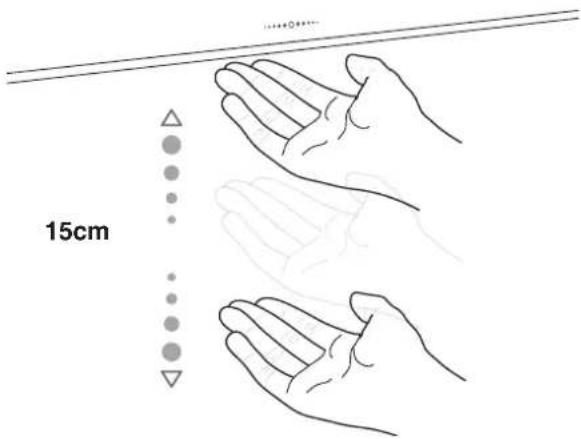

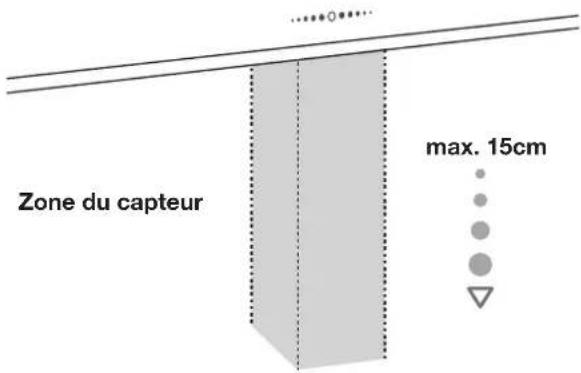

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Wall (voir la zone en gris dans l'image ci-dessous)

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

15cm

L'éclairage peut être activé de 2 façons:

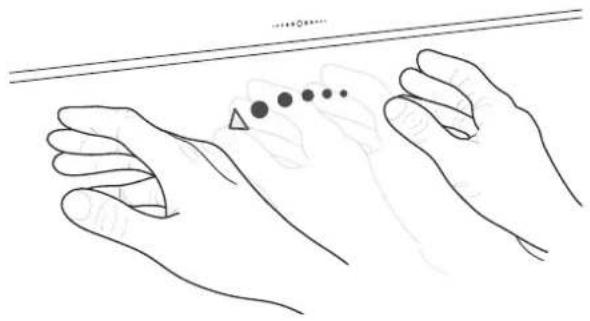

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

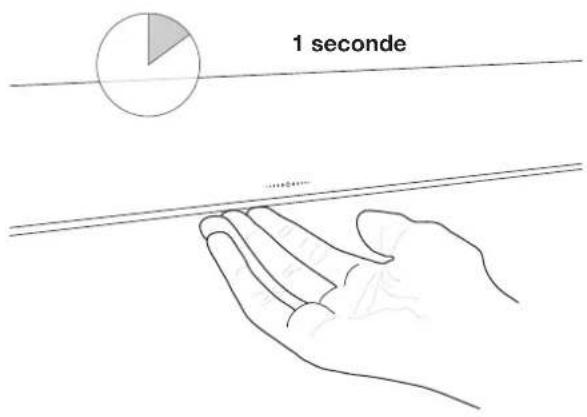

1. En tenant votre main sous le capteur pendant plus d'une seconde.

1 seconde

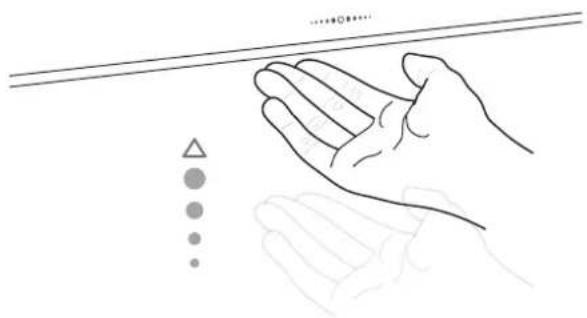

Point central plus vers le haut

- En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Wall.

Point central plus vers le bas

- En tenant votre main plus loin du capteur (mais pas plus de 15 cm !), la lumière se déplacera vers le bas du Novy Wall.

max. 15cm

4 Changer la couleur de la lumière en haut de l'armature

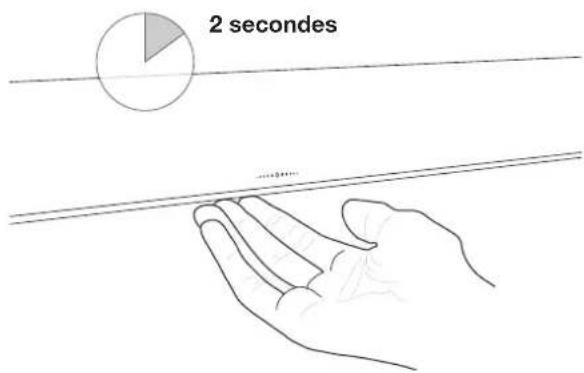

En rapprochant votre main du capteur pendant 2 secondes, l'éclairage de la partie supérieure du Novy Wall passera à une couleur prédéfinie

5 Réglage de la couleur

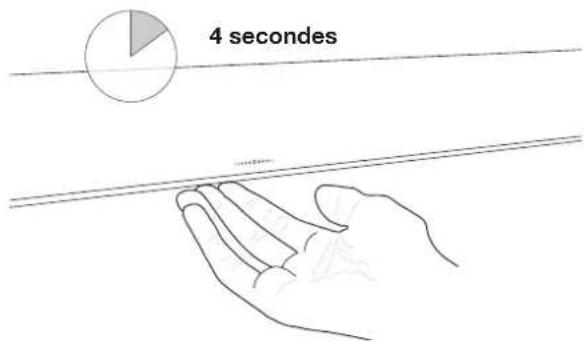

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur pendant 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

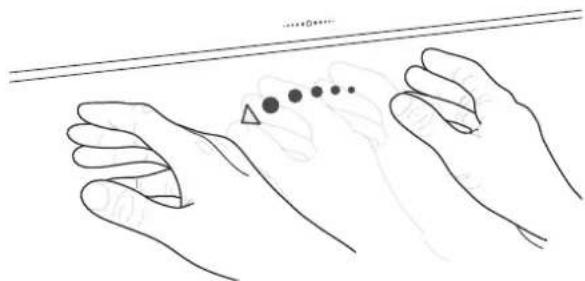

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél. : [phone]

Allemagne Tél. : [phone]

Pays-Bas Tél. : [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays : votre installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1 Déterminer la position souhaitée du Novy Wall

Tracez une ligne horizontale de la longueur totale du Novy Wall à la hauteur d'installation souhaitée. Cette ligne correspond au milieu du luminaire. Pour une répartition correcte de la lumière et pour un bon fonctionnement de l'appareil, nous recommandons une hauteur d'installation minimale de 440 mm au-dessus du plan de travail. Percez deux trous, chacun à environ 15 cm des extrémités de la ligne, pour fixer les clips de montage fournis.

② Fixation des clips de montage

Fixez les clips de montage avec la visserie appropriée (non fournie).

Attention ! Les clips de montage ont un côté supérieur et un côté inférieur (voir le dessin). Avant de serrer les vis, assurez-vous que le haut des clips soit positionné horizontalement. Si nécessaire, la hauteur de chaque clip peut encore être ajustée en le déplaçant de manière diagonale.

Maintenant accrochez le Novy Wall sur les clips de fixation.

Attention ! Il ne faut pas encore fixer le luminaire.

4 Raccordement d'une prise murale derrière le Novy Wall

Le Novy Wall est fourni avec un câble d'alimentation d'environ 2 mètres. La séquence de connexion dépend de l'emplacement de la prise.

Connexion ! Si la connexion se trouve ailleurs - en haut ou en bas du Novy Wall, passez à l'étape 5.

Prise murale derrière

Si la prise murale est à la même hauteur que le Novy Wall, coupez le câble fourni à la longueur souhaitée, puis connectez-le au fil de la prise murale.

4A ranger le câblage

Insérez l'excédent de câble à l'arrière du Novy Wall.

4A fixation du novy wall

Puis accrochez le Novy Wall sur les clips de montage en poussant le luminaire vers le mur.

Attention ! Le Novy Wall s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Wall peut également être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

5 Câblage supérieur/inférieur du Novy Wall

Si la prise murale se trouve en haut ou en bas du Novy Wall, vous pouvez faire un renfoncement dans la bande de caoutchouc à l'arrière du Novy Wall (voir illustration). Assurez-vous que le câble sorte du Novy Wall par ce renfoncement que vous venez de créer.

Attention ! Ne laissez pas le câble passer sous le profilé en caoutchouc, cela compliquerait la suite du montage.

5a Fixation du Novy Wall

Poussez le Novy Wall vers le mur jusqu'à ce qu'il s'enclenche sur les clips. Branchez maintenant le câblage du Novy Wall à la prise murale. Tout câblage excédentaire peut être caché à l'arrière du Novy Wall.

Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Wall. Cela peut perturber le calibrage.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée !

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en micro-fibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en microfibre.
