Type de produit	Éclairage d'étagère à LED
Marque	Novy
Modèle	Shelf 70017
Source lumineuse	LED intégrée non remplaçable par l'utilisateur
Classe d'efficacité énergétique (lumière d'ambiance)	G
Classe d'efficacité énergétique (lumière fonctionnelle)	F
Alimentation	Raccordement secteur avec interrupteur marche-arrêt
Commande	Gesture Control (capteur infrarouge) par mouvement de la main
Portée du capteur	15 cm sous l'étagère
Fonctions principales	Allumage/extinction par geste, réglage haut/bas de la répartition lumineuse, changement de couleur de l'éclairage d'ambiance (palette de couleurs)
Installation	Montage mural avec support fourni, câblage dissimulable
Nettoyage recommandé	Eau savonneuse et chiffon microfibre, éviter de rayer le film du capteur
Sécurité	Couper le courant avant installation, calibrer le capteur sans obstacle en dessous
Pièces détachées	LED et ballast remplaçables uniquement par un installateur agréé
Informations générales	Peut être utilisé avec un interrupteur mural (désactive alors la commande gestuelle)

FOIRE AUX QUESTIONS - Shelf 70017 NOVY

Comment allumer ou éteindre l'éclairage Shelf 70017 ?

Déplacez votre main de gauche à droite ou de droite à gauche sous le capteur central, ou maintenez votre main immobile sous le capteur pendant plus d'une seconde.

Comment régler la répartition de la lumière entre le haut et le bas ?

Rapprochez votre main du capteur pour déplacer la lumière vers le haut, éloignez-la (jusqu'à 15 cm) pour la déplacer vers le bas.

Comment changer la couleur de l'éclairage d'ambiance ?

Placez votre main à moins de 2 secondes sous le capteur pour passer en mode couleur prédéfinie, puis maintenez 4 secondes supplémentaires pour entrer dans le mode de réglage. Déplacez votre main de gauche à droite pour faire défiler les couleurs. Retirez la main pour valider.

Pourquoi mon Shelf 70017 ne répond-il pas aux gestes ?

Vérifiez qu'aucun objet n'est à moins de 15 cm sous le capteur. Assurez-vous que l'alimentation est bien branchée et que l'interrupteur mural (si utilisé) est en position marche. Un excès de lumière infrarouge ou de vapeur peut également perturber le capteur.

Puis-je utiliser un interrupteur mural avec ce luminaire ?

Oui, mais lorsque vous coupez l'alimentation avec l'interrupteur, les commandes gestuelles ne fonctionneront pas. Le capteur ne répond que lorsque le courant est activé.

Comment nettoyer le Novy Shelf 70017 ?

Utilisez un chiffon microfibre légèrement humide avec de l'eau savonneuse. Évitez l'excès d'eau et ne frottez pas le film noir du capteur pour ne pas le rayer.

Que faire si la LED ne s'allume plus ?

La source lumineuse LED et le ballast ne sont remplaçables que par un installateur agréé. Contactez le service après-vente de Novy.

Comment installer le support mural du Shelf 70017 ?

Marquez et percez les trous au niveau, fixez le support avec les boulons fournis. Si le mur est irrégulier, utilisez des cales pour éviter la déformation du support.

Le capteur se calibre-t-il automatiquement ?

Oui, lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'aucun objet ne se trouve à moins de 15 cm sous l'étagère pendant cette phase.

Quels sont les numéros de service après-vente Novy ?

Belgique : +32 (0)56/36.51.02, Allemagne : +49 (0)511.54.20.771, Pays-Bas : [phone], Royaume-Uni : [phone]. Pour les autres pays, contactez votre installateur local.

MODE D'EMPLOI Shelf 70017 NOVY

FR Instructions d'installation 10

Oc Produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control (GC)

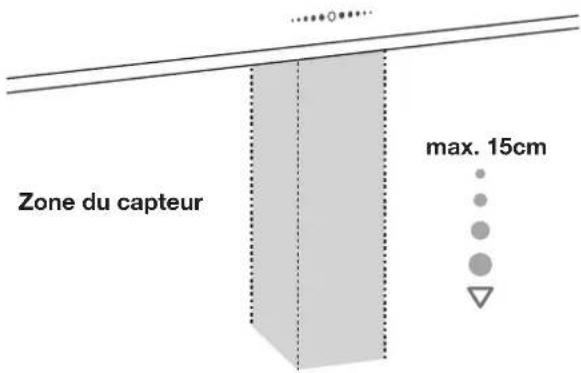

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf (voir la zone en gris dans l'image ci-dessous).

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

15cm

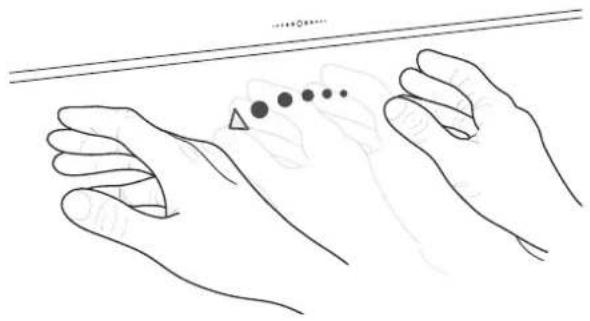

L'éclairage peut être activé de 2 façons :

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

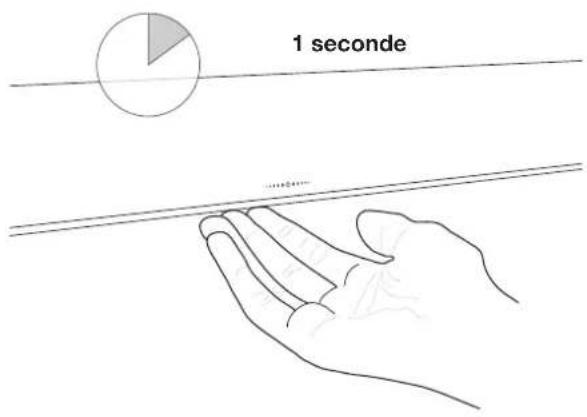

1. En tenant votre main sous le capteur Shelf plus d'une seconde.

1 seconde

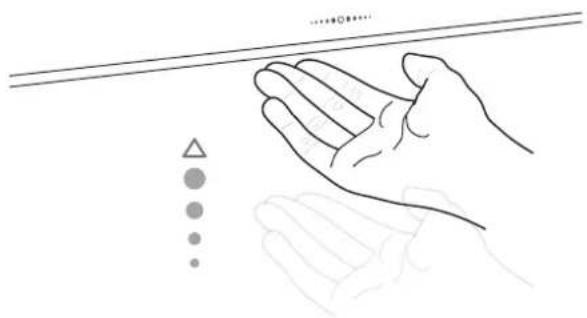

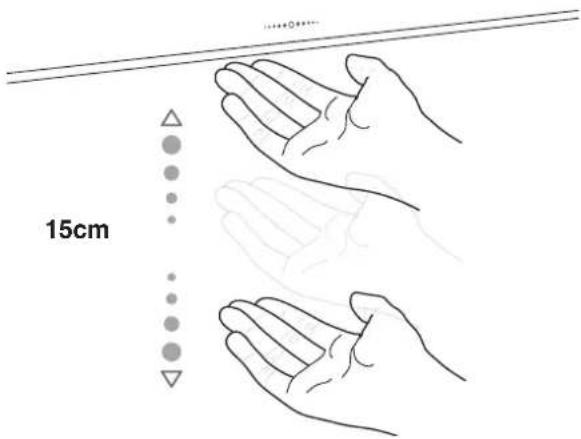

Point central plus vers le haut

- En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Shelf.

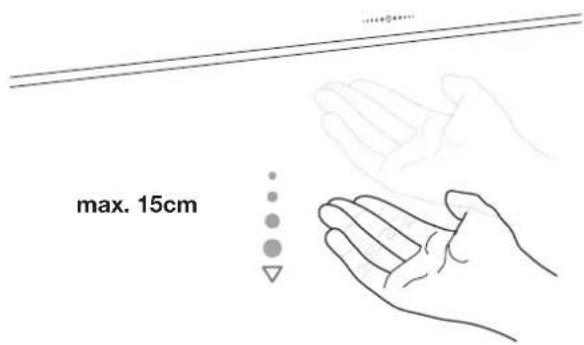

Point central plus vers le bas

- En tenant votre main plus loin du capteur (mais pas plus de 15 cm!), la lumière se déplacera vers le bas du Novy Shelf.

max. 15cm

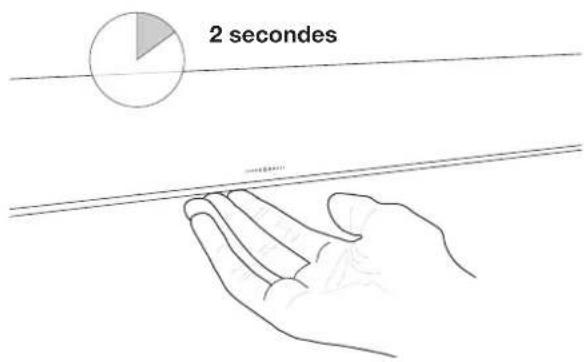

4 Changer la couleur de la lumière en haut de l'armature

En rapprochant votre main du capteur Shelf 2 secondes, l'éclairage de la partie supérieure du Novy Shelf passera à une couleur prédéfinie.

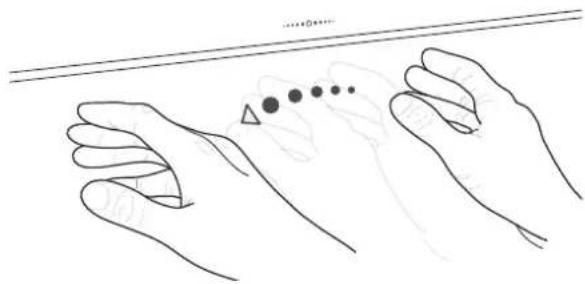

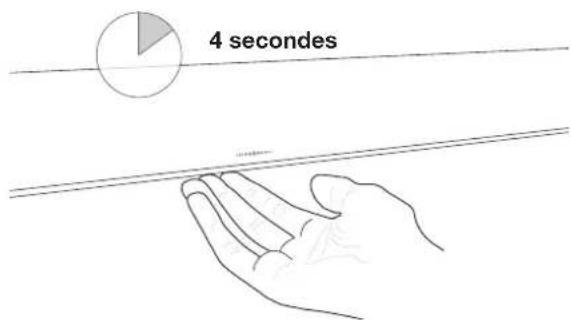

5 Réglage de la couleur

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur Shelf 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél. : [phone]

Allemagne Tél.: [phone]

Pays-Bas Tél. : [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays : votre installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1. Déterminer la position souhaitée du Novy Shelf

- Marquez la position souhaitée du Novy Shelf sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. - Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau). - Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf.

5 Fixation du novy shelf

- Accrochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.

- Avant d'abaisser le Novy Shelf en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/ en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf. Cela peut perturber le calibrage.

ATTENTION ! Le Novy Shelf s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf peut être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée.

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en micro-fibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en microfibre.
