Marque	Novy
Modèle	Shelf Pro 70027
Type de produit	Éclairage LED
Catégorie	Éclairage
Alimentation	Secteur 230 V AC, 50/60 Hz
Commande	Gesture Control Pro (capteur infrarouge)
Portée du capteur	15 cm maximum sous l'appareil
Allumage	Balayage de la main de gauche à droite ou droite à gauche sous la bande de détection
Activation faisceau étroit	Maintenir la main sous le capteur pendant plus d'une seconde
Réglage de la largeur du faisceau	Deux mains se rapprochant ou s'éloignant sous le capteur
Déplacement du faisceau	Tenir la main sous le faisceau et la déplacer, ou placer la main à l'endroit souhaité
Éclairage d'ambiance	Couleur réglable via palette de couleurs
Changement de couleur	Maintenir la main à 1 cm pendant 2 secondes, puis 3 secondes pour mode réglage
Classe d'efficacité énergétique (ambiance)	G
Classe d'efficacité énergétique (fonctionnelle)	F
Source lumineuse	LED (remplacement par installateur agréé)
Installation	Murale avec support mural fourni, fixation par perçage
Câblage	Raccordement secteur, interrupteur marche/arrêt requis
Calibrage	Automatique à la mise sous tension, éviter objets à moins de 15 cm
Nettoyage	Eau savonneuse et chiffon microfibre ; nettoyer le film du capteur avec précaution
Sécurité	Couper l'alimentation avant installation ; ne pas obstruer le capteur
Service après-vente	Belgique : +32 (0)56/36.51.02, Allemagne : +49 (0)511.54.20.771, Pays-Bas : [phone], Royaume-Uni : [phone]

FOIRE AUX QUESTIONS - Shelf Pro 70027 NOVY

Comment allumer l'éclairage du Novy Shelf Pro 70027 ?

Pour allumer l'éclairage sur toute la largeur, déplacez votre main de gauche à droite ou de droite à gauche sous la bande de détection. Pour un faisceau plus étroit, maintenez votre main sous la bande pendant plus d'une seconde.

Comment régler la couleur de l'éclairage d'ambiance ?

Passez d'abord en mode d'ambiance en tenant votre main sous le capteur à 1 cm pendant 2 secondes. Ensuite, maintenez votre main pendant 3 secondes jusqu'à ce que le voyant pulse. Vous êtes alors en mode réglage couleur : déplacez votre main de gauche à droite pour défiler les couleurs. Retirez votre main pour valider.

Comment déplacer le faisceau lumineux ?

Vous pouvez déplacer le faisceau en tenant votre main sous le faisceau actuel et en la déplaçant à l'endroit souhaité, ou en plaçant directement votre main sous le capteur à l'endroit où vous voulez que le faisceau se dirige. La main ne doit pas être à plus de 15 cm sous l'appareil.

Que faire si le capteur ne réagit pas ?

Vérifiez qu'aucun objet ne se trouve à moins de 15 cm sous l'appareil, cela peut perturber le calibrage. Assurez-vous également que l'appareil est sous tension. Si le problème persiste, contactez le service après-vente.

Comment installer le Novy Shelf Pro 70027 ?

Marquez et percez les trous pour le support mural, fixez le support, puis accrochez la tablette à un angle de 30° avant de l'abaisser en position horizontale. Coupez l'alimentation avant de raccorder le câblage. Veillez à ce que le capteur soit libre lors de la mise sous tension pour le calibrage.

Comment nettoyer l'appareil ?

Utilisez un chiffon en microfibre avec de l'eau savonneuse. Évitez l'excès d'eau. Pour les taches tenaces, un dégraissant doux est recommandé. Nettoyez le film du capteur avec précaution pour éviter les rayures.

Puis-je remplacer la LED moi-même ?

Non, la source lumineuse LED et le ballast ne peuvent être remplacés que par un installateur agréé. Contactez un professionnel.

Quelle est la portée du capteur ?

Le capteur a une portée de 15 cm maximum sous le Novy Shelf Pro. Les mouvements effectués en dessous de cette distance ne sont pas détectés.

Comment éteindre l'appareil ?

L'éclairage s'éteint automatiquement après un certain temps ou peut être éteint en coupant l'alimentation via un interrupteur mural. Il n'y a pas de geste d'extinction dédié.

Que faire en cas de problème technique ?

Contactez le service après-vente de votre pays : Belgique +32 (0)56/36.51.02, Allemagne +49 (0)511.54.20.771, Pays-Bas [phone], Royaume-Uni [phone]. Ayez votre numéro de modèle à portée de main.

MODE D'EMPLOI Shelf Pro 70027 NOVY

FR Instructions d'installation 10

Ce produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Ce produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control pro (GC Pro)

Le fonctionnement de la commande Gesture Control Pro (GC Pro) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf Pro (voir la zone en gris dans l'image ci-dessous)

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

max. 15cm

L'éclairage peut être activé de 2 façons :

1. L'allumage de l'éclairage sur toute la largeur se fait en déplaçant la main de gauche à droite ou de droite à gauche sous la bande de détection.

1. Un faisceau plus étroit est activé en tenant votre main sous la bande de détection pendant plus d'une seconde. Le faisceau lumineux ne sera activé qu'à l'endroit où se trouve votre main.

1 seconde

Point central plus vers le haut

- En rapprochant votre main de la bande de détection, vous déplacerez la lumière vers le haut du Novy Shelf Pro.

Point central plus vers le bas

- En tenant votre main plus loin de la bande de détection (mais pas plus de 15 cm !), vous déplacerez la lumière vers le dessous du Novy Shelf Pro.

max. 15cm

4 Modification de la largeur du faisceau

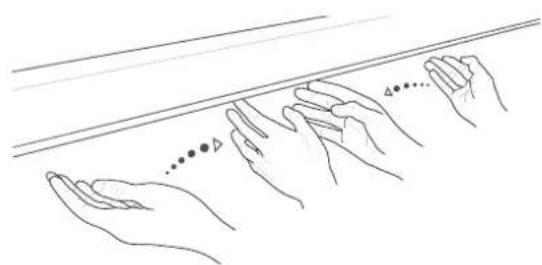

Si nécessaire, la largeur du faisceau lumineux peut être ajustée. En déplaçant les 2 mains sous la bande de détection l'une vers l'autre, vous pouvez rendre le faisceau plus étroit.

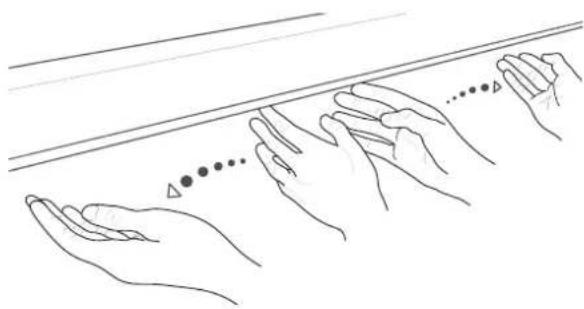

En écartant les deux mains sous la bande du capteur, vous pouvez élargir le faisceau.

5 Déplacement du faisceau de gauche à droite

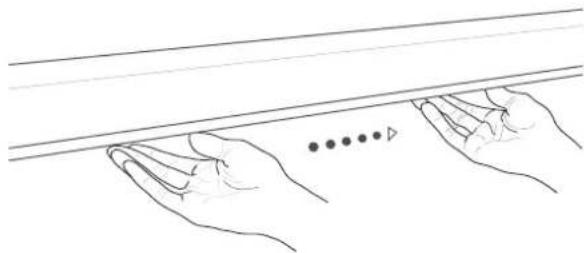

Le déplacement du faisceau s'effectue en tenant la main sous le faisceau, puis en déplaçant la main à l'endroit souhaité du faisceau. Ce faisant, votre main ne doit pas se trouver à plus de 15 cm sous le Novy Shelf Pro.

Une autre façon de déplacer le faisceau lumineux est de tenir votre main sous le capteur où vous voulez déplacer le faisceau lumineux. Le faisceau lumineux se dirige alors vers votre main.

6 Changer la couleur de l'éclairage supérieur

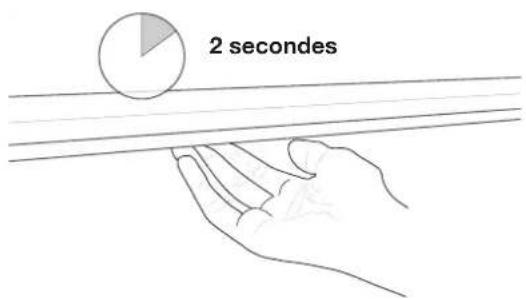

En rapprochant votre main du capteur pendant 2 secondes, l'éclairage de la partie supérieure du Novy Shelf Pro passera à une couleur prédéfinie.

7 Réglage de la couleur

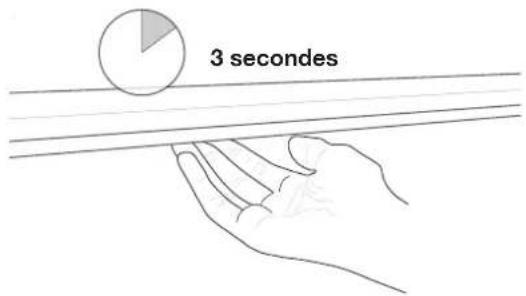

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (tenez ensuite votre main sous le bande de capteur pendant 2 secondes à 1 cm). Tenez finalement votre main pendant 3 secondes sous le capteur jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

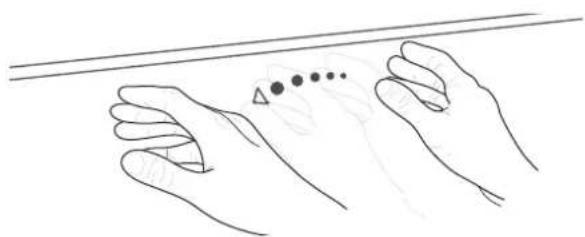

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 2 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

8 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél. : [phone]

Allemagne Tél. : [phone]

Pays-Bas Tél. : [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays : votre installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1. Déterminer la position souhaitée du Novy Shelf Pro

- Marquez la position souhaitée du Novy Shelf Pro sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. - Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau). - Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf Pro, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf Pro du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf Pro.

5 Fixation du novy shelf pro

- Accrochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.

- Avant d'abaisser le Novy Shelf Pro en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf Pro. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf Pro jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf Pro, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf Pro à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf Pro. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf Pro. Cela peut perturber le calibrage.

Le Novy Shelf Pro s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf Pro peut être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée.

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en micro-fibre.

APTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en micro-fibre.
