Shelf 70015 - Éclairage NOVY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire d'ambiance et fonctionnel
Marque	Novy
Modèle	Shelf 70015
Source lumineuse	LED intégrée (non remplaçable par l'utilisateur)
Alimentation	Secteur 230 V ~ 50 Hz
Commande	Gesture Control par capteur infrarouge
Fonctions principales	Allumage/extinction par geste, réglage de la répartition haut/bas, changement de couleur de l'éclairage d'ambiance, sélection de couleur personnalisée
Portée du capteur	15 cm sous l'appareil
Entretien et nettoyage	Nettoyer avec un chiffon microfibre et de l'eau savonneuse. Éviter l'excès d'eau. Limiter le nettoyage du film du capteur pour éviter les rayures.
Sécurité	Couper le courant avant installation. Ne pas obstruer le capteur lors de la mise sous tension.
Installation	Fixation murale avec support, câblage secteur, prévoir un interrupteur marche/arrêt
Service après-vente	Contacter Novy ou installateur agréé. Numéros par pays (Belgique, France, Allemagne, Pays-Bas, Royaume-Uni).
Réparabilité	Source lumineuse et ballast non remplaçables par l'utilisateur, uniquement par un installateur agréé
Informations générales	Notice d'utilisation et d'installation disponible gratuitement en PDF

FOIRE AUX QUESTIONS - Shelf 70015 NOVY

Comment allumer ou éteindre l'éclairage ?

Déplacez votre main de gauche à droite ou de droite à gauche sous le capteur, ou maintenez votre main sous le capteur plus d'une seconde.

Comment régler la répartition de la lumière entre le haut et le bas ?

Rapprochez votre main du capteur pour déplacer la lumière vers le haut, ou éloignez-la (max 15 cm) pour la déplacer vers le bas.

Comment changer la couleur de l'éclairage d'ambiance ?

Rapprochez votre main du capteur pendant 2 secondes pour passer en mode couleur prédéfinie. Pour personnaliser, maintenez 4 secondes supplémentaires, puis balayez de gauche à droite pour défiler les couleurs.

Que faire si le capteur ne réagit pas ?

Assurez-vous qu'aucun objet n'est à moins de 15 cm sous l'appareil. Vérifiez que l'alimentation est coupée puis remise, cela recalibrera le capteur.

Puis-je remplacer les LED moi-même ?

Non, la source lumineuse LED et le ballast ne sont remplaçables que par un installateur agréé.

Comment nettoyer le luminaire ?

Utilisez un chiffon en microfibre avec de l'eau savonneuse. Évitez l'excès d'eau. Nettoyez le film du capteur avec précaution pour éviter les rayures.

Quels facteurs peuvent perturber le capteur ?

La lumière solaire réfléchie, les spots halogènes directs ou une vapeur excessive peuvent être interprétés comme un geste. Éloignez ces sources.

Où installer le Novy Shelf ?

Fixez le support mural au mur, branchez le câblage secteur, accrochez la tablette sous un angle de 30° puis abaissez-la horizontalement.

Que faire en cas de problème technique ?

Contactez le service après-vente Novy de votre pays. Ayez le type d'appareil prêt pour un traitement rapide.

Puis-je utiliser un interrupteur mural ?

Oui, le Novy Shelf peut être connecté à un interrupteur d'éclairage. Mais lorsqu'il est éteint par l'interrupteur, les commandes gestuelles ne fonctionnent pas.

MODE D'EMPLOI Shelf 70015 NOVY

FR Instructions d'installation 10

Ocduit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique. Ocduit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique. La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur/agréé. Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control (GC)

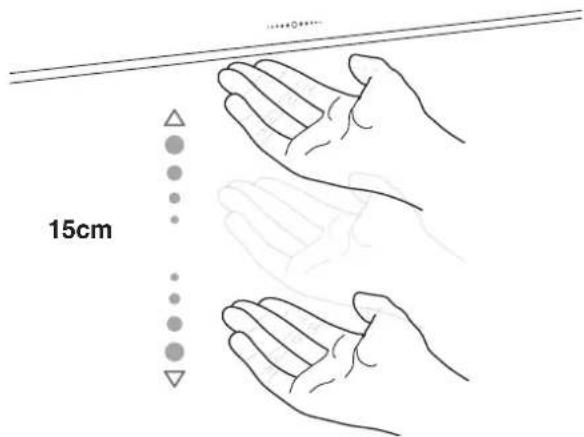

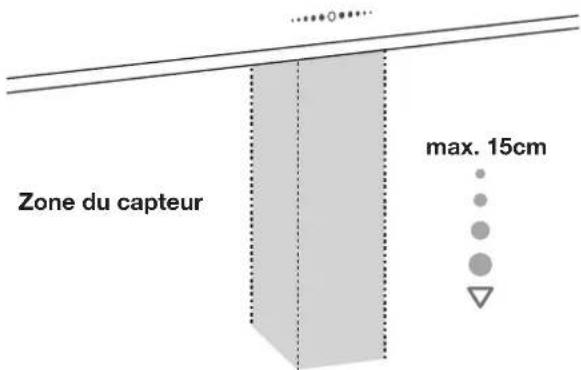

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icone. Le capteur a une portée de 15 cm sous le Novy Shelf (voir la zone en gris dans l'image ci-dessous).

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

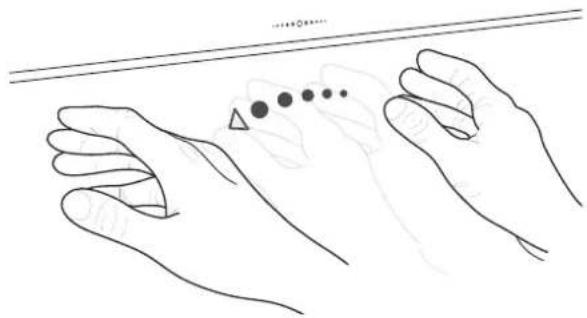

L'éclairage peut être activé de 2 façons :

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

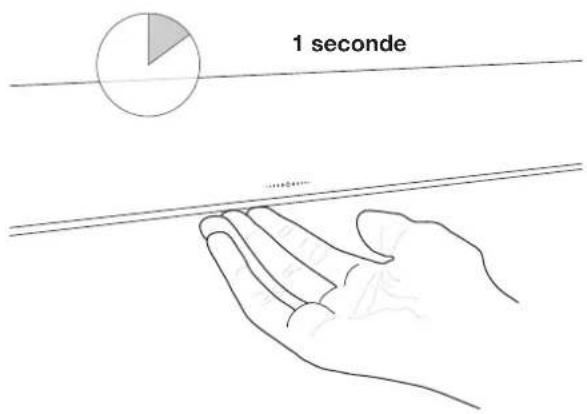

1. En tenant votre main sous le capteur Shelf plus d'une seconde.

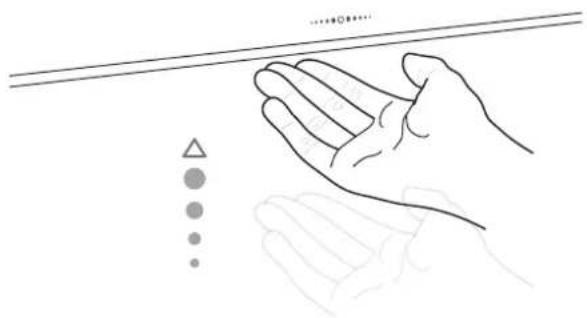

Point central plus vers le haut

• En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Shelf.

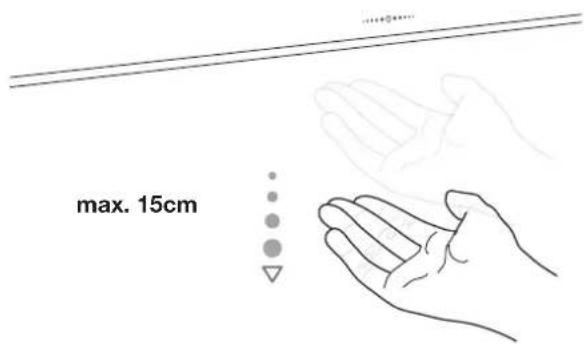

Point central plus vers le bas

• En tenant votre main plus loin du capteur (mais pas plus de 15 cm !), la lumière se déplacera vers le bas du Novy Shelf.

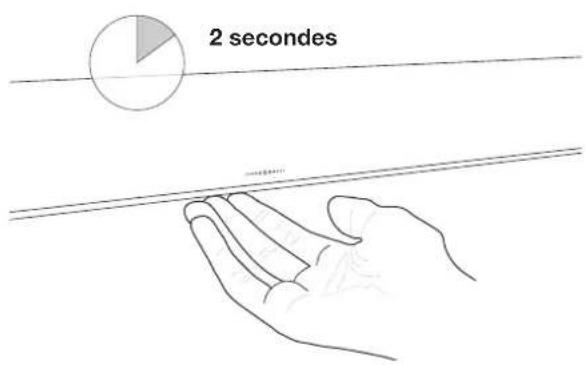

4 Changer la couleur de la lumière en haut de l'armature

En rapprochant votre main du capteur Shelf 2 secondes, l'éclairage de la partie supérieure du Novy Shelf passera à une couleur prédéfinie.

5 Réglage de la couleur

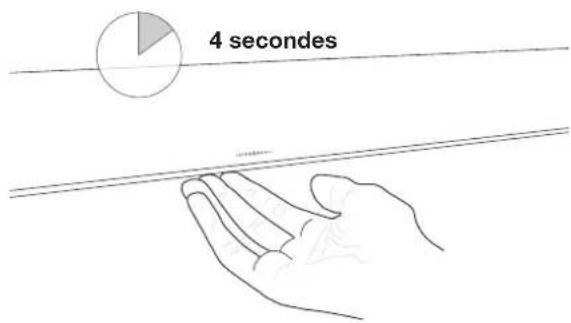

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur Shelf 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

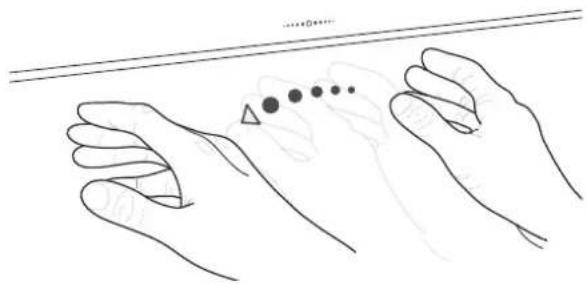

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrêt en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél.: [phone]

France Tél.:[phone]

Allemagne Tél.: [phone]

Pays-Bas TEL.: [phone]

Royaume-Uni Tél: [phone]

Pour les autres Pays : tout installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1 Déterminez la position souhaitée du Novy Shelf

• Marquez la position souhaitee du Novy Shelf sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage.
• Percez le premier trou.

2 Marquage/perçage du support mural

Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau).

• Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf.

Fixation du novy shelf

• Accrochez la tablette avec le câblage dans le support mural sous un angle de comme indiqué sur le dessin.
• Avant d'abaisser le Novy Shelf en position horizontale, vous pouvez ranger l'excédent de cable d'alimentation dans la cavité située à l'arrière du Novy Shelf. Une fois la tablette accrochée dans le support et le cable rangé, baissez le Novy Shelf jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/ en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf à la prise múltiprise.

Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION: Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf. Cela peut perturber le calibrage.

ATTENTION! Le Novy Shelf s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf peut être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de luminaire infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée.

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilise pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommendons d'utiliser un dégraissant doux. Utilise de préférence un chiffon en microfibre.

ATTENTION: Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en microfibre.
