Caractéristiques techniques	Éclairage LED, puissance 10W, température de couleur 3000K, flux lumineux 800 lumens
Dimensions	Longueur 40 cm, largeur 10 cm, profondeur 5 cm
Installation	Montage mural, nécessite un raccordement électrique
Utilisation	Idéal pour l'éclairage d'appoint dans les cuisines, salons ou bureaux
Maintenance	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Certifié CE, ne pas exposer à l'humidité, respecter les normes électriques
Informations générales	Durée de vie des LED jusqu'à 25 000 heures, garantie de 2 ans

FOIRE AUX QUESTIONS - Wall 70034 NOVY

Comment installer le NOVY Wall 70034 ?

Pour installer le NOVY Wall 70034, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Quelle est la puissance maximale supportée par le NOVY Wall 70034 ?

Le NOVY Wall 70034 supporte une puissance maximale de 60 W.

Comment remplacer l'ampoule du NOVY Wall 70034 ?

Pour remplacer l'ampoule, retirez le couvercle de l'ampoule en suivant les instructions dans le manuel, puis dévissez l'ampoule usagée et vissez la nouvelle ampoule en place.

Le NOVY Wall 70034 est-il compatible avec des variateurs de lumière ?

Oui, le NOVY Wall 70034 est compatible avec certains variateurs de lumière. Veuillez vérifier la compatibilité des variateurs avec les ampoules utilisées.

Comment nettoyer le NOVY Wall 70034 ?

Pour nettoyer le NOVY Wall 70034, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Que faire si le NOVY Wall 70034 ne s'allume pas ?

Vérifiez d'abord si l'ampoule est correctement installée et fonctionnelle. Assurez-vous également que l'alimentation électrique est correctement branchée.

Le NOVY Wall 70034 est-il livré avec une garantie ?

Oui, le NOVY Wall 70034 est généralement livré avec une garantie de 2 ans. Veuillez consulter les conditions de garantie dans le manuel.

Où puis-je acheter des pièces de rechange pour le NOVY Wall 70034 ?

Vous pouvez acheter des pièces de rechange pour le NOVY Wall 70034 auprès de revendeurs agréés ou sur le site officiel de NOVY.

MODE D'EMPLOI Wall 70034 NOVY

FR Instructions d'installation 10

Ocduit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique. Ocduit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique. La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur/agréé. Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

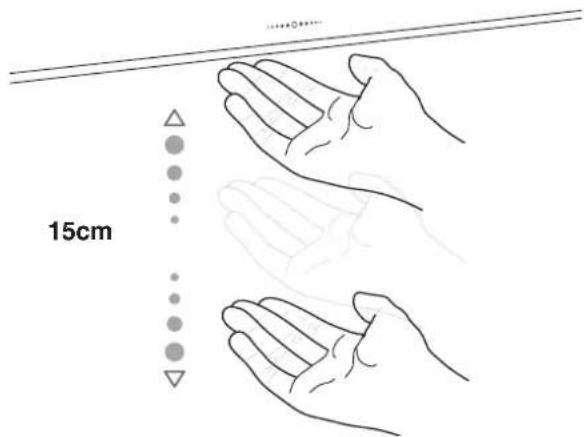

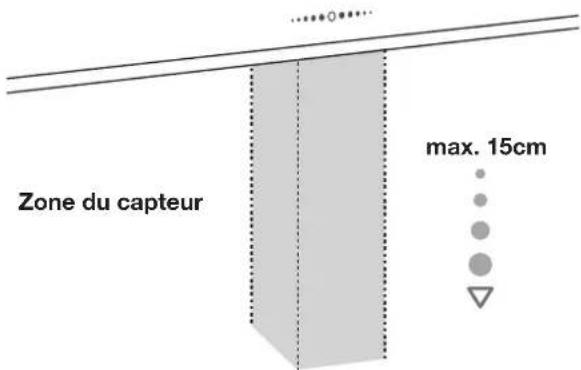

1 La commande gesture control (GC)

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icone. Le capteur a une portée de 15 cm sous le Novy Wall (voir la zone en gris dans l'image ci-dessous)

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

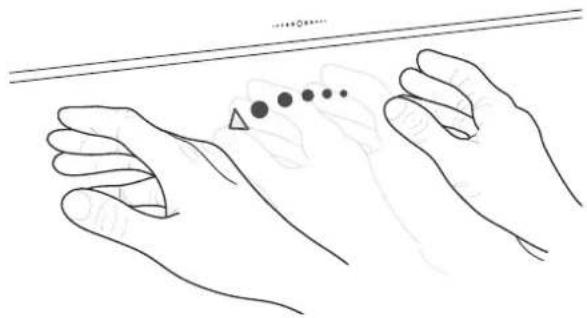

2 Allumer etendir l'éclairage

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

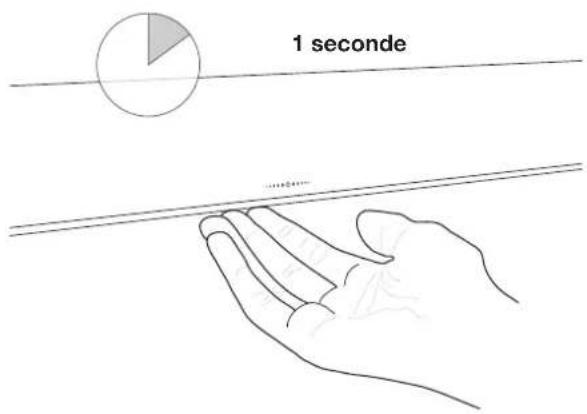

1. En tenant votre main sous le capteur pendant plus d'une seconde.

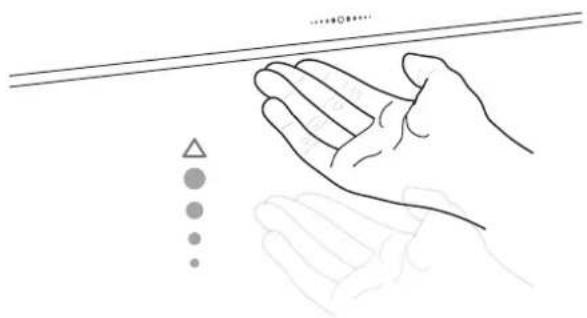

Point central plus vers le haut

• En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Wall.

Point central plus vers le bas

• En tenant votre main plus loin du capteur (mais pas plus de 15 cm !), la lumière se déplacera vers le bas du Novy Wall.

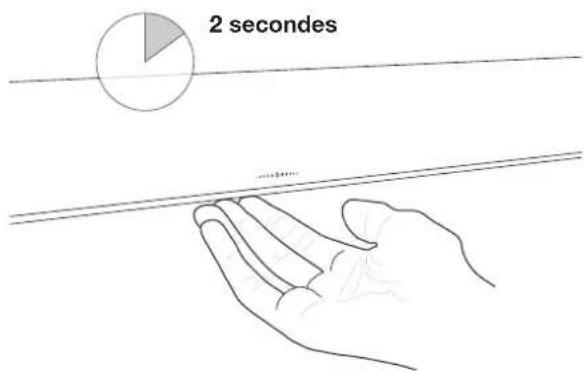

4 Changer la couleur de la lumière en haut de l'armature

En rapprochant votre main du capteur pendant 2 secondes, l'éclairage de la partie supérieure du Novy Wall passera à une couleur prédéfinie

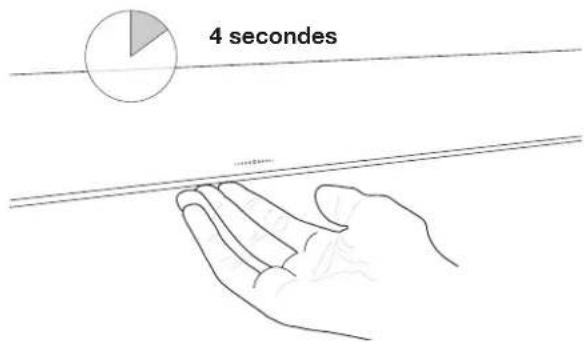

5 Réglage de la couleur

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur pendant 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

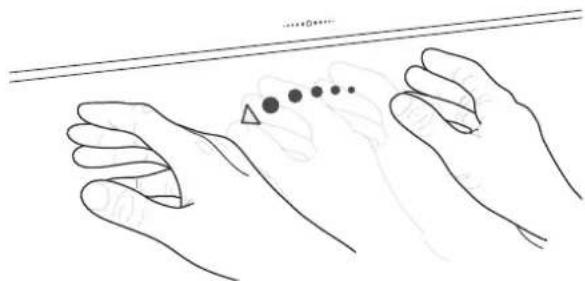

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrêt en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél.: [phone]

France Tél.:[phone]

Allemagne Tél.: [phone]

Pays-Bas Tel.:[phone]

Royaume-Uni Tél: [phone]

Pour les autres Pays : tout installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté à l'appareil!

Déterminer la position souhaitée du novy wall

Tracez une ligne horizontale de la longueur totale du Novy Wall à la hauteur d'installation souhaitée. Cette ligne correspond au milieu du luminaire. Pour une répartition correcte de la lumière et pour un bon fonctionnement de l'appareil, nous recommandons une hauteur d'installation minimale de 440 mm au-dessus du plan de travail. Percez deux trous, chacun à environ 15 cm des extrémités de la ligne, pour fixer les clips de montage fournis.

Fixation des clips de montage

Fixez les clips de montage avec la visserie appropriée (non fournis).

Attention! Les clips de montage ont un côté supérieur et un côté inférieur (voir le dessin). Avant de serrer les vis, assurez-vous que le haut des clips soit positionnée horizontalement. Si nécessaire, la hauteur de chaque clip peut encore être ajustée en le déplaçant de manière diagonale.

Maintenant accrochez le Novy Wall sur les clips de fixation.

fixation ! Il ne faut pas encore fixer le luminaire.

4 Raccordement d'une prise murale derrière le Novy Wall

Le Novy Wall est fourni avec un câble d'alimentation d'environ 2 metres. La séquence de connexion dépend de l'emplacement de la prise.

Si la connexion se trouve ailleurs

-en haut ou en bas du Novy Wall, passez à l'étape 5.

Prise murale derrière

Si la prise murale est à la même hauteur que le Novy Wall, coupez le câble fourni à la longueur souhaitée, puis connectez-le au fil de la prise murale.

4A ranger le câblage

Insérez l'excédent de cable à l'arrière du Novy Wall.

4A fixation du novy wall

Puis accrochez le Novy Wall sur les clips de montage en poussant le luminaire vers le mur.

Attention! Le Novy Wall s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Wall peut également être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

5 Cablage supérieur/inférieur du Novy Wall

Si la prise murale se trouve en haut ou en bas du Novy Wall, vous pouvez faire un renforcement dans la bande de caoutchouc à l'arrière du Novy Wall (voir illustration). Assurez-vous que le cable sorte du Novy Wall par ce renforcement que vous venez de créer.

Attention! Ne laissez pas le cable passer sous le profilé en caoutchouc, cela compliquerait la suite du montage.

5a Fixation du Novy Wall

Poussez le Novy Wall vers le mur jusqu'à ce qu'il s'enclenche sur les clips. Branchez maintenant le câblage du Novy Wall à la prise murale. Tout câblage excédentaire peut être caché à l'arrière du Novy Wall.

Mettez l'appareil sous tension

ATTENTION: Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Wall. Cela peut perturber le calibrage.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée.

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. Ne utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en microfibre.

ATTENTION: Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en microfibre.
