Shelf Pro 70024 - Éclairage NOVY - Notice d'utilisation et mode d'emploi gratuit

Marque	Novy
Modèle	Shelf Pro 70024
Type de produit	Éclairage LED mural avec commande gestuelle
Source lumineuse	LED intégrée non remplaçable par l'utilisateur
Classe d'efficacité énergétique (ambiance)	G
Classe d'efficacité énergétique (fonctionnelle)	F
Alimentation	Secteur (230 V AC, 50/60 Hz)
Puissance nominale	Non spécifiée (estimation 20-40 W)
Dimensions (L x H x P)	Non spécifiées (estimation 90 x 15 x 10 cm)
Poids	Non spécifié (estimation 3 kg)
Commande	Gesture Control Pro (capteur infrarouge, portée 15 cm)
Fonctions gestuelles	Allumer/éteindre, régler la hauteur du faisceau, largeur du faisceau, déplacer le faisceau, changer la couleur de l'éclairage supérieur, réglage continu des couleurs
Température de couleur	Réglable (palette de couleurs)
Dimmable	Oui (par geste)
Installation	Murale, câblage secteur requis, support mural fourni
Raccordement électrique	Prise secteur ou câblage direct avec interrupteur
Calibrage automatique	Oui à la mise sous tension (aucun objet à moins de 15 cm)
Entretien	Eau savonneuse et chiffon microfibre ; film du capteur à nettoyer avec précaution
Indice de protection	Non spécifié (IP20 probable)
Pièces détachées	Non disponibles pour l'utilisateur
Réparabilité	LED et ballast remplaçables uniquement par un installateur agréé

FOIRE AUX QUESTIONS - Shelf Pro 70024 NOVY

Comment allumer et éteindre le Novy Shelf Pro 70024 ?

Passez votre main de gauche à droite ou de droite à gauche sous le capteur (bande de détection) pour allumer/éteindre toute la largeur. Pour un faisceau étroit, maintenez votre main sous le capteur pendant plus d'une seconde.

Comment régler la hauteur du faisceau lumineux ?

Rapprochez votre main du capteur pour orienter la lumière vers le haut, éloignez-la (jusqu'à 15 cm) pour l'orienter vers le bas.

Comment ajuster la largeur du faisceau ?

Placez deux mains sous le capteur : rapprochez-les pour rétrécir le faisceau, écartez-les pour l'élargir.

Comment déplacer le faisceau de gauche à droite ?

Tenez votre main sous le faisceau et déplacez-la à l'endroit souhaité (à moins de 15 cm). Vous pouvez aussi tenir votre main sous le capteur à l'endroit cible et le faisceau suivra.

Comment changer la couleur de l'éclairage supérieur ?

Rapprochez votre main du capteur pendant 2 secondes : l'éclairage supérieur passe à une couleur prédéfinie. Pour un réglage continu, maintenez à 1 cm pendant 2 secondes, puis attendez 3 secondes jusqu'à pulsation, puis passez la main pour défiler les couleurs.

Que faire si le capteur ne réagit pas correctement ?

Vérifiez qu'aucun objet n'est à moins de 15 cm sous l'appareil lors de la mise sous tension (calibrage). Évitez les sources infrarouges intenses (soleil réfléchi, spots halogènes). Nettoyez le film du capteur avec un chiffon microfibre.

Comment installer le Novy Shelf Pro 70024 ?

Marquez la position au mur, percez les trous, fixez le support mural avec des chevilles adaptées. Accrochez l'étagère à 30°, rangez l'excédent de câble, puis abaissez horizontalement. Branchez le câblage à la prise secteur. Assurez-vous que l'interrupteur mural coupe l'alimentation.

Puis-je remplacer la LED moi-même ?

Non. La source lumineuse et le ballast ne peuvent être remplacés que par un installateur agréé. En cas de panne, contactez le service après-vente.

Comment nettoyer l'appareil ?

Utilisez un chiffon microfibre légèrement humide (eau savonneuse). Évitez l'excès d'eau. Pour le film noir du capteur, nettoyez délicatement pour éviter les rayures qui pourraient affecter les performances.

Quels sont les numéros de service après-vente ?

Belgique : +32 (0)56/36.51.02, Allemagne : +49 (0)511.54.20.771, Pays-Bas : [phone], Royaume-Uni : [phone]. Pour les autres pays, contactez votre installateur local ou Novy Belgique.

MODE D'EMPLOI Shelf Pro 70024 NOVY

FR Instructions d'installation 10

Ce produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Oc Produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control pro (GC pro)

Le fonctionnement de la commande Gesture Control Pro (GC Pro) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf Pro (voir la zone en gris dans l'image ci-dessous

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

max. 15cm

L'éclairage peut être activé de 2 façons :

1. L'allumage de l'éclairage sur toute la largeur se fait en déplaçant la main de gauche à droite ou de droite à gauche sous la bande de détection.

1. Un faisceau plus étroit est activé en tenant votre main sous la bande de détection pendant plus d'une seconde. Le faisceau lumineux ne sera activé qu'à l'endroit où se trouve votre main.

1 seconde

Point central plus vers le haut

- En rappouchant votre main de la bande de détection, vous déplacerez la lumière vers le haut du Novy Shelf Pro.

Point central plus vers le bas

- En tenant votre main plus loin de la bande de détection (mais pas plus de 15 cm!), vous déplacerez la lumière vers le dessous du Novy Shelf Pro.

max. 15cm

4 Modification de la largeur du faisceau

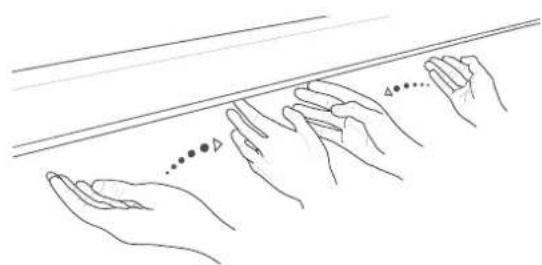

Si nécessaire, la largeur du faisceau lumineux peut être ajustée. En déplaçant les 2 mains sous la bande de détection l'une vers l'autre, vous pouvez rendre le faisceau plus étroit.

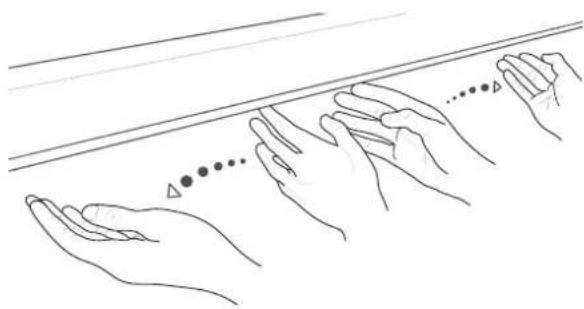

En écartant les deux mains sous la bande du capteur, vous pouvez élargir le faisceau.

5 Déplacement du faisceau de gauche à droite

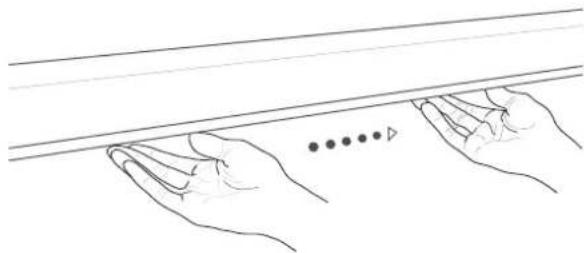

Le déplacement du faisceau s'effectue en tenant la main sous le faisceau, puis en déplaçant la main à l'endroit souhaité du faisceau. Ce faisant, votre main ne doit pas se trouver à plus de 15 cm sous le Novy Shelf Pro.

Une autre façon de déplacer le faisceau lumineux est de tenir votre main sous le capteur où vous voulez déplacer le faisceau lumineux. Le faisceau lumineux se dirige alors vers votre main.

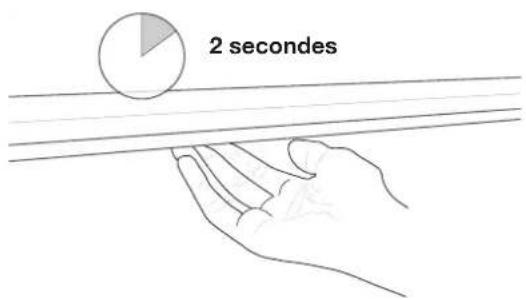

6 Changer la couleur de l'éclairage supérieur

En rapprochant votre main du capteur pendant 2 secondes, l'éclairage de la partie supérieure du Novy Shelf Pro passera à une couleur prédéfinie.

7 Réglage de la couleur

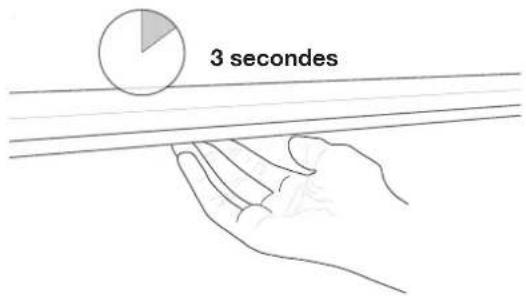

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (tenez ensuite votre mains sous le bande de capteur pendant 2 secondes à 1cm). Tenez finalement votre main pendant 3 secondes sous le capteur jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

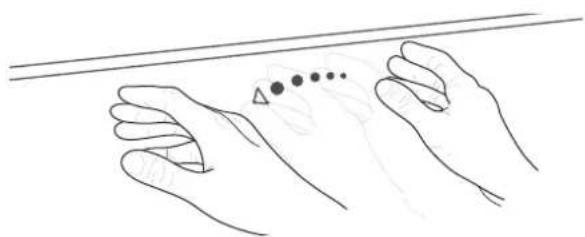

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 2 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

8 Service

En cas de problèmes techniques, n'hesitez pas a contacter notre Service d'après-vente:

Belgique Tél. : [phone]

Allemagne Tél : [phone]

Pays-Bas Tél. : [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1 Déterminer la position souhaitée du Novy Shelf Pro

• Marquez la position souhaitée du Novy Shelf Pro sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. • Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau).

• Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

④ Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf Pro, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf Pro du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf Pro.

⑤ Fixation du novy shelf pro

• Accochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.
• Avant d'abaisser le Novy Shelf Pro en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf Pro jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf Pro, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf Pro à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf Pro. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

⑧ Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf Pro. Cela peut perturber le calibrage.

Le Novy Shelf Pro s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf Pro peut être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de la main !

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en microfibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en micro-fibre.
