Shelf 70012 - Éclairage NOVY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire mural LED
Marque	Novy
Modèle	Shelf 70012
Catégorie	Éclairage d'ambiance et fonctionnel
Source lumineuse	LED intégrée (classe G ambiance, classe F fonctionnelle)
Commande	Gesture Control (capteur infrarouge)
Portée du capteur	15 cm sous l'appareil
Fonctions principales	Allumer/éteindre par geste, régler répartition haut/bas, changer couleur partie supérieure
Alimentation	Secteur (230V) avec interrupteur marche-arrêt
Installation	Fixation murale avec support, nécessite perçage et niveau
Raccordement électrique	Prise murale ou multiprise avec fiche à monter
Nettoyage	Eau savonneuse et chiffon microfibre ; éviter rayures sur film capteur
Sécurité	Calibrage automatique à la mise sous tension, éviter objets à moins de 15 cm
Réparabilité	Source lumineuse et ballast remplaçables uniquement par installateur agréé
Service après-vente	Belgique: +32 (0)56/36.51.02, Allemagne: +49 (0)511.54.20.771, Pays-Bas: [phone], Royaume-Uni: [phone]

FOIRE AUX QUESTIONS - Shelf 70012 NOVY

Comment allumer et éteindre l'éclairage du Novy Shelf 70012 ?

Déplacez votre main de gauche à droite ou de droite à gauche sous le capteur situé au centre. Vous pouvez aussi maintenir votre main sous le capteur plus d'une seconde pour allumer/éteindre.

Comment régler la répartition de la lumière vers le haut ou le bas ?

Pour déplacer la lumière vers le haut, rapprochez votre main du capteur. Pour la déplacer vers le bas, tenez votre main plus loin (mais pas au-delà de 15 cm).

Comment changer la couleur de la lumière d'ambiance (partie supérieure) ?

Rapprochez votre main du capteur pendant 2 secondes pour passer à une couleur prédéfinie. Ensuite, maintenez 4 secondes supplémentaires pour entrer en mode réglage : passez votre main de gauche à droite pour faire défiler la palette de couleurs. Retirez la main pour valider.

Comment nettoyer le Novy Shelf 70012 ?

Utilisez un chiffon microfibre avec de l'eau savonneuse. Pour les taches tenaces, un dégraissant doux. Évitez de nettoyer le film noir du capteur pour ne pas le rayer.

Quelle est la portée du capteur et pourquoi est-ce important ?

Le capteur a une portée de 15 cm sous l'appareil. Les gestes doivent être effectués dans cette zone. Lors de la mise sous tension, assurez-vous qu'aucun objet ne se trouve à moins de 15 cm pour éviter un mauvais calibrage.

Puis-je remplacer la source lumineuse moi-même ?

Non, la source lumineuse (LED) et le ballast ne peuvent être remplacés que par un installateur agréé.

L'appareil peut-il être connecté à un interrupteur mural ?

Oui, si vous utilisez un interrupteur d'éclairage, le luminaire ne répondra pas aux gestes lorsqu'il n'est pas alimenté.

Que faire si le capteur ne réagit pas correctement ?

Vérifiez qu'il n'y a pas d'objet à moins de 15 cm. Évitez les sources infrarouges intenses (soleil réfléchi, spots halogènes) et la vapeur excessive. Si le problème persiste, contactez le service après-vente.

Comment installer le Novy Shelf 70012 ?

Marquez la position souhaitée, percez les trous, fixez le support mural à l'aide de boulons en veillant au niveau. Accrochez la tablette dans le support à 30°, rangez l'excédent de câble, puis abaissez en position horizontale. Branchez ensuite le câblage.

Quels sont les numéros de service après-vente Novy ?

Belgique: +32 (0)56/36.51.02, Allemagne: +49 (0)511.54.20.771, Pays-Bas: [phone], Royaume-Uni: [phone]. Pour les autres pays, contactez votre installateur local ou Novy Belgique.

MODE D'EMPLOI Shelf 70012 NOVY

FR Instructions d'installation 10

Oc Produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Produit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control (GC)

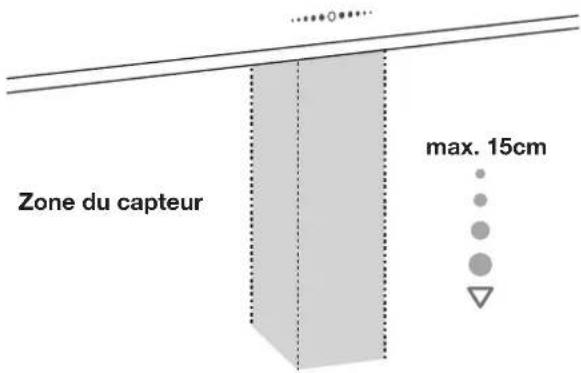

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf (voir la zone en gris dans l'image ci-dessous).

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

15cm

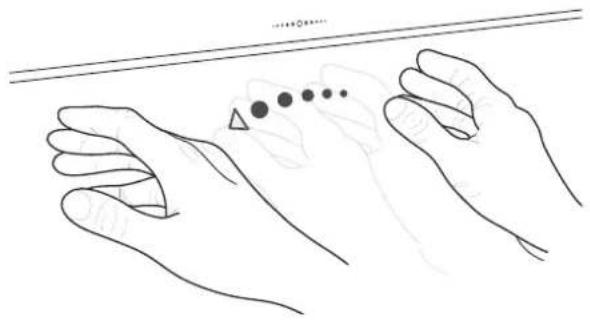

L'éclairage peut être activé de 2 façons :

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

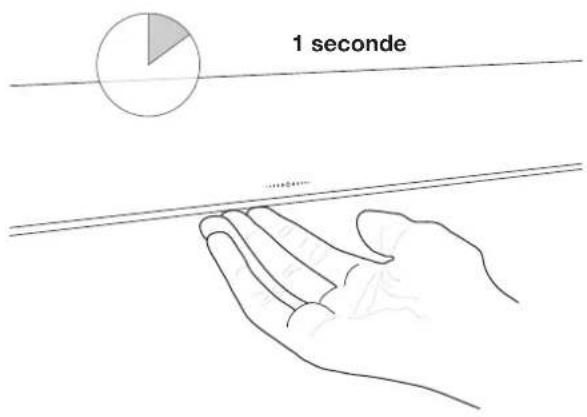

1. En tenant votre main sous le capteur Shelf plus d'une seconde.

1 seconde

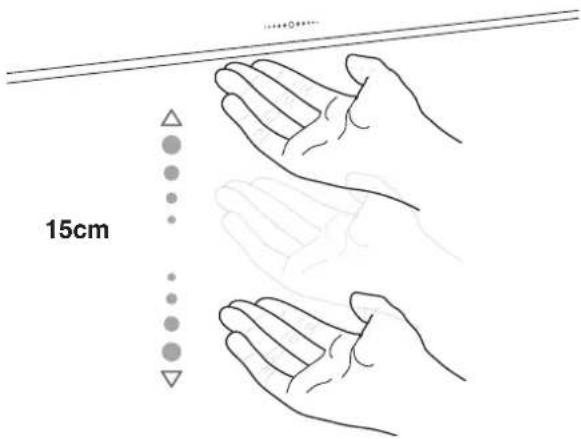

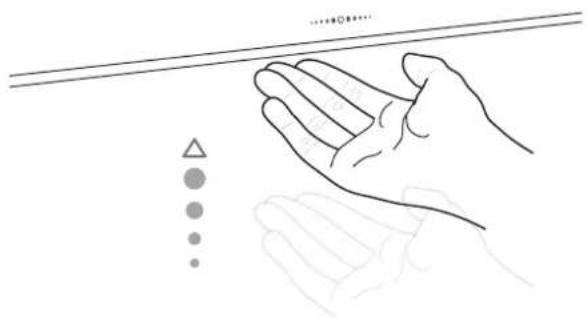

Point central plus vers le haut

- En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Shelf.

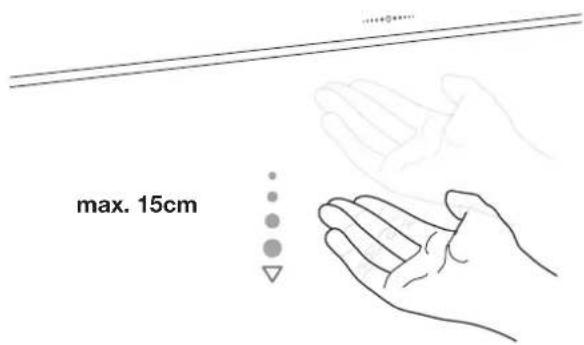

Point central plus vers le bas

- En tenant votre main plus loin du capteur (mais pas plus de 15 cm!), la lumière se déplacera vers le bas du Novy Shelf.

max. 15cm

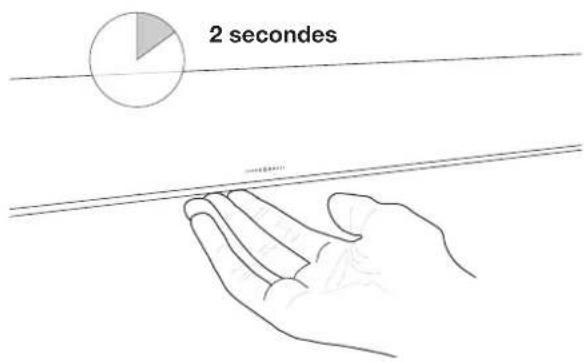

4 Changer la couleur de la lumière en haut de l'armature

En rapprochant votre main du capteur Shelf 2 secondes, l'éclairage de la partie supérieure du Novy Shelf passera à une couleur prédéfinie.

5 Réglage de la couleur

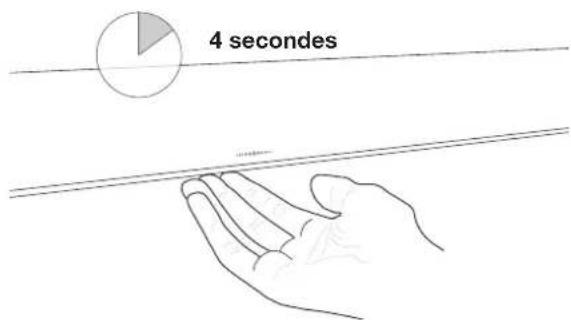

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur Shelf 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

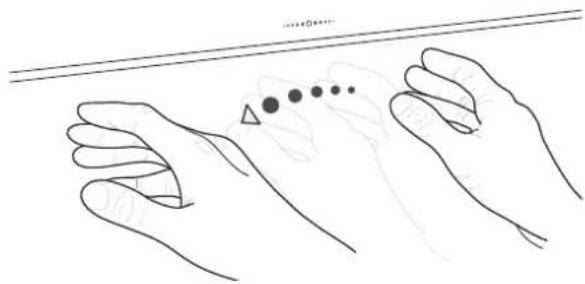

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hésitez pas à contacter notre Service d'après-vente:

Belgique Tél. : [phone]

Allemagne Tél.: [phone]

Pays-Bas Tél. : [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays : votre installateur local ou Novy en Belgique : +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1. Déterminer la position souhaitée du Novy Shelf

- Marquez la position souhaitée du Novy Shelf sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. - Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau). - Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf.

5 Fixation du novy shelf

- Accrochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.

- Avant d'abaisser le Novy Shelf en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/ en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf. Cela peut perturber le calibrage.

ATTENTION ! Le Novy Shelf s'allume et s'éteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf peut être relié à un interrupteur d'éclairage. Lorsqu'un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas de présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de fumée.

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en micro-fibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en microfibre.
