Shelf 70016 - Éclairage NOVY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étagère lumineuse
Marque	Novy
Modèle	Shelf 70016
Catégorie	Éclairage
Source lumineuse	LED
Classe d'efficacité énergétique (ambiance)	G
Classe d'efficacité énergétique (fonctionnelle)	F
Alimentation	Secteur (230 V ~), prévoir un interrupteur
Type de commande	Gesture Control par capteur infrarouge
Portée du capteur	15 cm maximum sous l'étagère
Fonctions principales	Allumage/extinction par geste, réglage de la hauteur de lumière, changement de couleur d'ambiance, réglage continu de la couleur
Installation	Murale, fixation sur support mural, raccordement secteur
Entretien	Nettoyage avec eau savonneuse et chiffon microfibre ; éviter les rayures sur le film du capteur
Remplacement des pièces	Source lumineuse et ballast remplaçables uniquement par un installateur agréé
Sécurité	Déconnecter l'alimentation avant installation ; capteur se calibre automatiquement à la mise sous tension ; éviter les objets à moins de 15 cm
Interférences possibles	Lumière infrarouge intense (soleil, halogènes) ; vapeur excessive
Calibration	Automatique à la mise sous tension
Service après-vente (Belgique)	+32 (0)56/36.51.02
Service après-vente (Allemagne)	+49 (0)511.54.20.771
Service après-vente (Pays-Bas)	[phone]
Service après-vente (Royaume-Uni)	[phone]

FOIRE AUX QUESTIONS - Shelf 70016 NOVY

Comment allumer ou éteindre le Novy Shelf 70016 ?

Passez votre main de gauche à droite ou de droite à gauche sous le capteur, ou maintenez votre main sous le capteur pendant plus d'une seconde.

Comment régler la hauteur de la lumière ?

Rapprochez votre main du capteur pour déplacer la lumière vers le haut, éloignez-la (jusqu'à 15 cm) pour la déplacer vers le bas.

Comment changer la couleur de l'éclairage d'ambiance ?

Placez votre main sous le capteur pendant 2 secondes pour passer en couleur prédéfinie, puis maintenez 4 secondes supplémentaires pour entrer en mode réglage. Faites défiler les couleurs en déplaçant votre main de gauche à droite ou vice-versa.

Que faire si le capteur ne répond pas ?

Vérifiez qu'aucun objet ne se trouve à moins de 15 cm sous l'étagère. Évitez la lumière solaire directe ou les spots halogènes à proximité. Redémarrez l'appareil en coupant puis rétablissant l'alimentation.

Comment nettoyer le Novy Shelf 70016 ?

Utilisez un chiffon en microfibre avec de l'eau savonneuse. Évitez les excès d'eau et ne grattez pas le film noir du capteur pour ne pas le rayer.

Puis-je remplacer la LED moi-même ?

Non, la source lumineuse LED et le ballast ne peuvent être remplacés que par un installateur agréé.

Quelle est la portée maximale du capteur gestuel ?

Le capteur réagit jusqu'à 15 cm sous l'étagère. Au-delà, il ne détecte pas les mouvements.

Comment installer le Shelf sur un mur irrégulier ?

Utilisez des cales pour combler les espaces entre le mur et le support mural afin d'éviter toute déformation.

Puis-je utiliser un interrupteur mural avec le Shelf ?

Oui, mais lorsqu'il est éteint par un interrupteur, le luminaire ne répond pas aux gestes. Il doit être alimenté pour fonctionner en mode gestuel.

Que faire en cas de dysfonctionnement ?

Contactez le service après-vente de Novy : Belgique +32 (0)56/36.51.02, Allemagne +49 (0)511.54.20.771, Pays-Bas [phone], Royaume-Uni [phone].

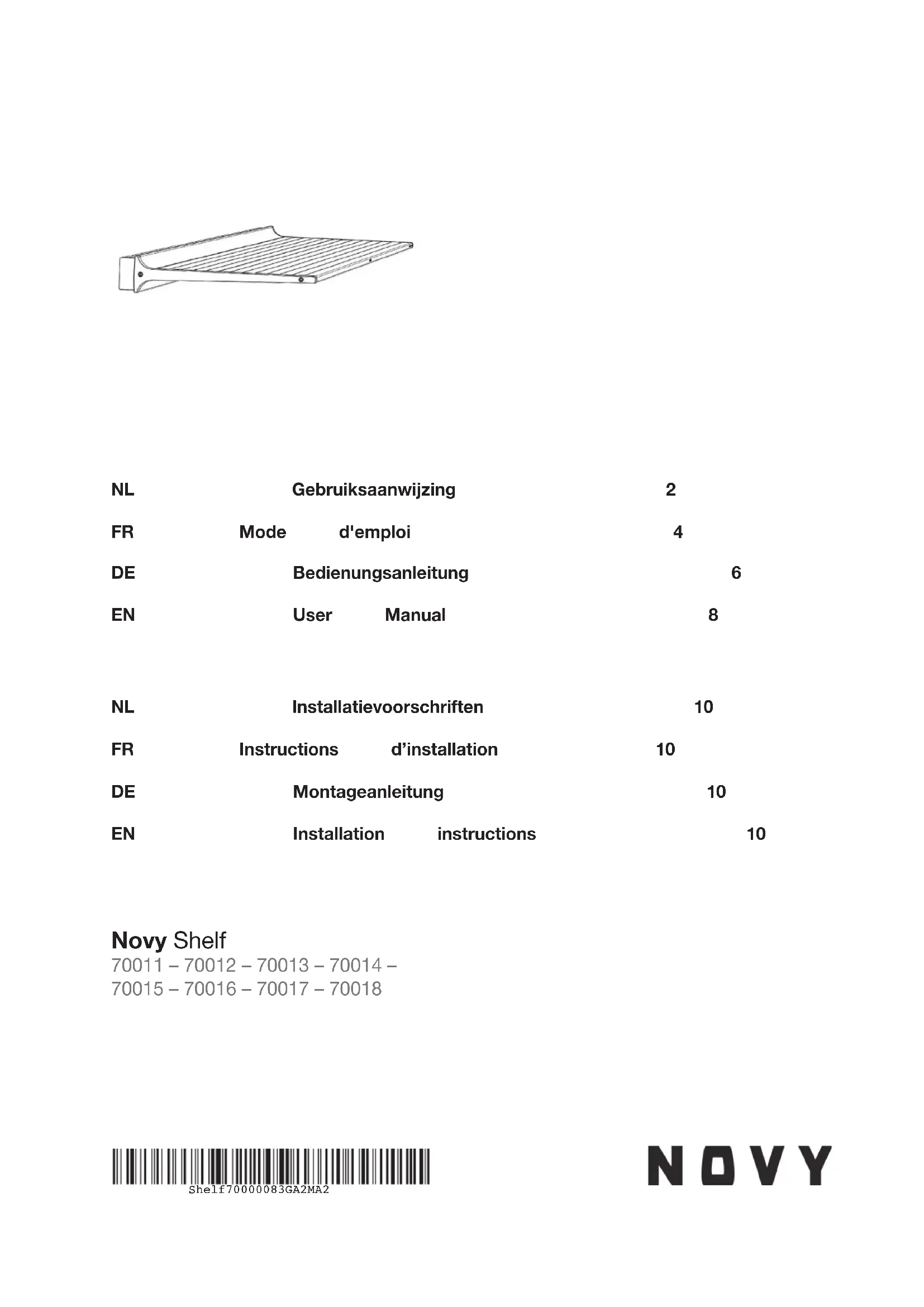

MODE D'EMPLOI Shelf 70016 NOVY

FR Instructions d'installation 10

Oc Produit contient une source lumineuse à lumière d'ambiance de classe d'efficacité énergétique G

Ocroduit contient une source lumineuse à lumière fonctionnelle de classe d'efficacité énergétique F

La source d'éclairage (LED uniquement) et le ballast ne peuvent être remplacés que par un installateur agréé.

Prévoir un interrupteur marche-arrêt sur l'alimentation secteur.

1 La commande gesture control (GC)

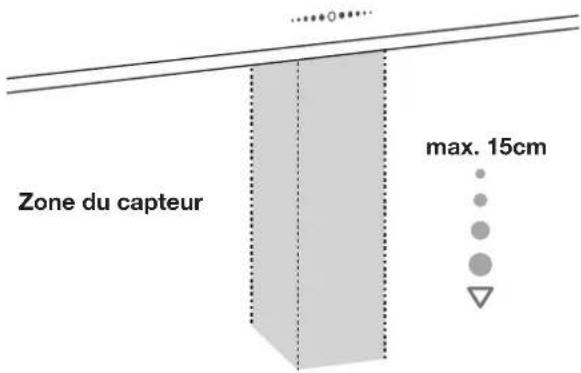

Le fonctionnement de la commande Gesture Control (GC) se fait à l'aide d'un capteur. Le capteur est situé au centre de l'objet lumineux et est indiqué par l'icône. Le capteur a une portée de 15 cm sous le Novy Shelf (voir la zone en gris dans l'image ci-dessous).

Zone du capteur max. 15cm

Pour tous les mouvements effectués sous les 15 cm, le capteur ne réagit pas.

15cm

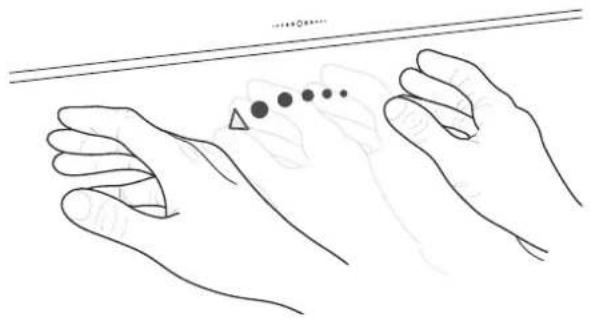

L'éclairage peut être activé de 2 façons :

1. En déplaçant votre main de gauche à droite ou de droite à gauche sous le capteur.

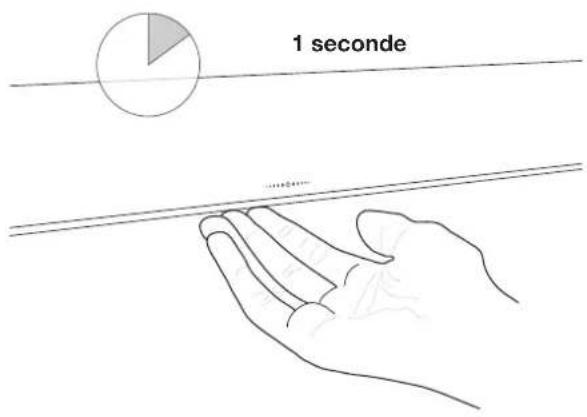

1. En tenant votre main sous le capteur Shelf plus d'une seconde.

1 seconde

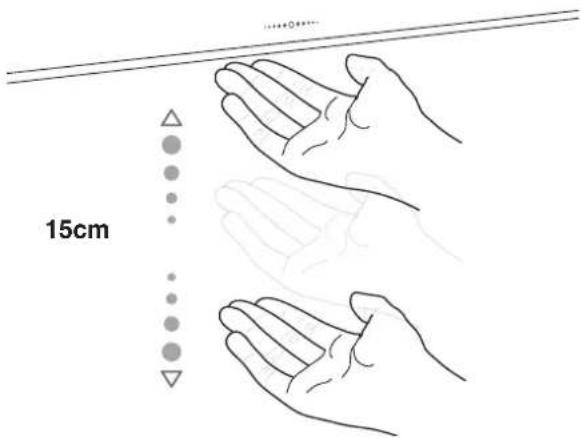

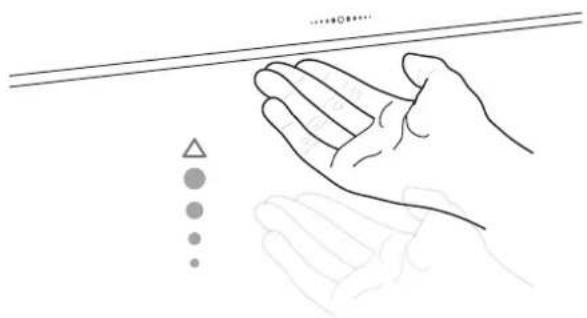

Point central plus vers le haut

- En rapprochant votre main du capteur, vous déplacerez la lumière vers le haut du Novy Shelf.

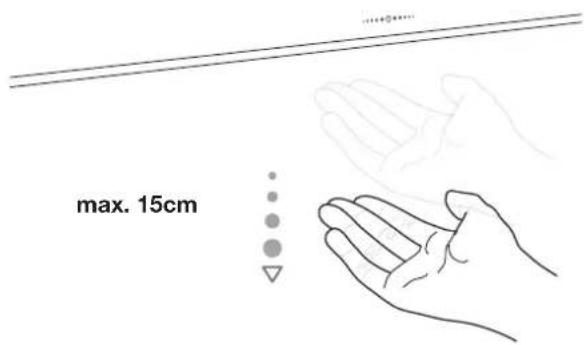

Point central plus vers le bas

- En tenant votre main plus loin du capteur (mais pas plus de 15 cm!), la lumière se déplacera vers le bas du Novy Shelf.

max. 15cm

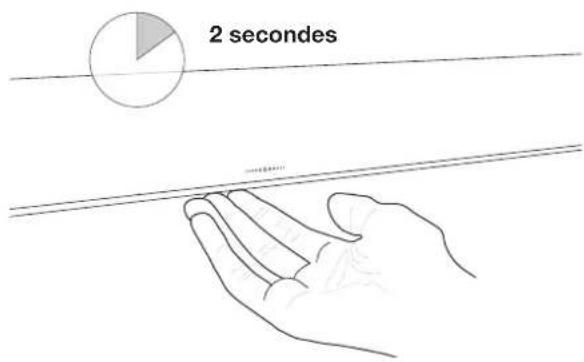

4 Changer la couleur de la lumière en haut de l'armature

En rapprochant votre main du capteur Shelf 2 secondes, l'éclairage de la partie supérieure du Novy Shelf passera à une couleur prédéfinie.

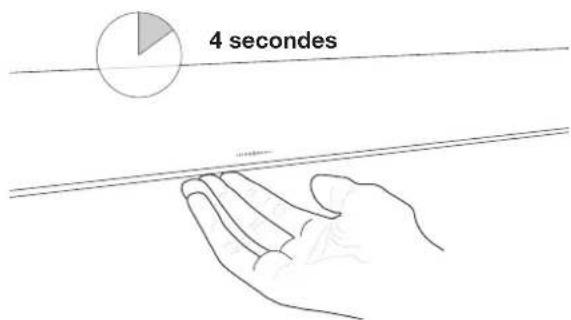

5 Réglage de la couleur

Si vous souhaitez modifier la couleur de l'éclairage d'ambiance, passez d'abord au mode d'ambiance dans la couleur prédéfinie (voir l'étape précédente). Tenez ensuite votre main sous le capteur Shelf 4 secondes supplémentaires, jusqu'à ce que le voyant de couleur s'allume et émette des pulsations, vous êtes maintenant en mode de réglage de la couleur.

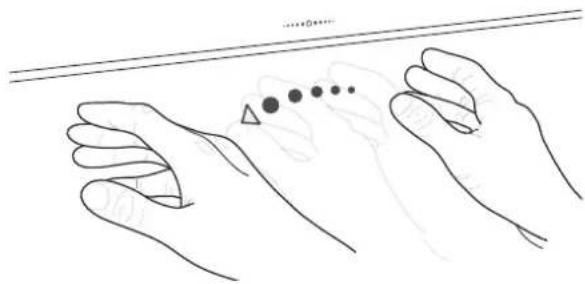

En passant votre main sous le capteur, vous faites "défiler" la palette de couleurs disponibles. Vous pouvez faire défiler les pages en avant et en arrière en déplaçant la main de gauche à droite ou de droite à gauche sous le capteur.

Lorsque vous avez atteint la couleur souhaitée, retirez votre main de dessous le capteur. Après 4 secondes, la pulsation s'arrête et la couleur choisie devient la couleur par défaut. La couleur choisie sera sauvegardée.

6 Service

En cas de problèmes techniques, n'hesitez pas a contacter notre Service d'après-vente:

Belgique Tél.: [phone]

Allemagne Tél : [phone]

Pays-Bas Tél.: [phone]

Royaume-Uni Tél : [phone]

Pour les autres Pays: votre installateur local ou Novy en Belgique: +32 (0)56/36.51.02.

Pour un traitement correct et rapide, il est indispensable que le service d'après-vente connaisse le type d'appareil dont vous disposez.

Avant de procéder, assurez-vous de couper le courant du câble qui sera connecté avec l'appareil!

1 Déterminer la position souhaitée du Novy Shelf

- Marquez la position souhaitée du Novy Shelf sur le mur et déterminez la hauteur des trous de perçage. Placez le support mural contre le mur et marquez 1 trou de perçage. - Percez le premier trou.

② Marquage/perçage du support mural

- Fixez le support mural avec 1 boulon et marquez les trous de perçage restants (niveau). - Percez les trous restants.

3a Montage du support mural

Montez le support mural. Lorsque vous serrez les boulons, veillez à ce que le support reste de niveau.

3b En cas de murs inégaux (voir support mural), une résistance peut apparaître entre le mur et l'étagère. Assurez-vous que le support mural ne se déforme pas contre un mur creux ou convexe. Si c'est le cas, remplissez d'abord les espaces derrière le support à l'aide de cales.

4 Câblage supérieur/inférieur

Si le boîtier mural n'est pas situé sous le Novy Shelf, assurez-vous qu'en le branchant, le câblage quitte la Novy Shelf du côté du boîtier mural (selon l'emplacement du boîtier mural). Si le câblage/le boîtier mural se trouve à côté du support de suspension, connectez le câblage avant de brancher le Novy Shelf.

5 Fixation du novy shelf

- Accochez la tablette avec le câblage dans le support mural sous un angle de 30° comme indiqué sur le dessin.

- Avant d'abaisser le Novy Shelf en position horizontale, vous pouvez ranger l'excédent de câble d'alimentation dans la cavité située à l'arrière du Novy Shelf. Une fois la tablette accrochée dans le support et le câble rangé, baissez le Novy Shelf jusqu'à sa position horizontale.

6 Ranger le câblage

Si le boîtier mural est situé au-dessus ou au-dessous du Novy Shelf, le câblage peut être dissimulé en haut/en bas grâce à la cavité prévue à l'arrière/ en haut de la tablette si cela est souhaité.

7 Raccordement du câblage

Branchez le câblage du Novy Shelf à la prise murale. Si la source d'alimentation est une multiprise, commencez par monter une fiche sur le câblage du Novy Shelf. Assurez-vous d'avoir une longueur suffisante pour atteindre la prise de courant.

8 Mettez l'appareil sous tension

ATTENTION : Lors de la mise sous tension, le capteur se calibre automatiquement. Assurez-vous qu'il n'y ait pas d'objets à moins de 15 cm sous le Novy Shelf. Cela peut perturber le calibrage

ATTENTION ! Le Novy Shelf s'allume et s'eteint par des gestes manuels. Dans le cas où cela est souhaitable, le Novy Shelf peut être relié à un interrupteur d'éclairage. Lorsqu'un un interrupteur est utilisé, le luminaire ne répondra pas aux signaux gestuels lorsqu'il n'est pas alimenté.

Facteurs externes affectant le fonctionnement

Les produits Novy fonctionnent sur base de capteurs infrarouges. Si une quantité exceptionnelle de lumière infrarouge est diffusée à proximité immédiate du luminaire, cela peut nuire à son fonctionnement :

• La lumière du soleil qui se reflète sur les objets brillants.
• Rayonnement direct de spots halogènes ou de lampes à incandescence sur la face inférieure du luminaire.

En cas présence excessive de vapeur, le luminaire peut éventuellement le reconnaître comme un signe de la main !

Nettoyage

Le luminaire peut être nettoyé à l'aide d'une simple eau savonneuse. N'utilisez pas d'eau en excès. Pour enlever les taches tenaces, nous vous recommandons d'utiliser un dégraissant doux. Utilisez de préférence un chiffon en microfibre.

ATTENTION : Le nettoyage du film noir du capteur doit être réduit au minimum pour éviter la formation de rayures. Les rayures sur le film peuvent affecter négativement les performances des capteurs. Nettoyez toujours le film avec un chiffon en micro-fibre.
