FMR 3026 - Détecteur de fumée FlammEx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de fumée photoélectrique
Modèle	FMR 3026 (Type K32)
Marque	FlammEx
Alimentation	Pile alcaline 9V (non rechargeable)
Durée de vie de la pile (alcaline)	2 à 3 ans
Durée de vie de la pile (lithium)	Jusqu'à 10 ans
Volume d'alarme	85 dB à 3 mètres
Température de fonctionnement	0 °C à +55 °C
Humidité relative	10 % à 93 % (sans condensation)
Dimensions	Diamètre 106 mm, hauteur 56 mm
Numéro CPR	0786-CPR-21437
Type de détection	Photoélectrique (détection de fumée)
Indicateur visuel	LED rouge clignotante toutes les 45 secondes (fonctionnement normal)
Alarme sonore	Sirène répétitive, environ 85 dB
Réinitialisation automatique	Oui, après disparition des particules de fumée
Réseau filaire	Jusqu'à 30 détecteurs, câble J-Y(St)Y 2x2x0,6 mm², longueur max 300 m
Réseau radio	Possible avec module radio remplaçable (optionnel)
Test de fonctionnement	Bouton test (LED) : maintenir 20 secondes jusqu'à alarme sonore
Entretien courant	Essuyer avec chiffon sec, aspirer poussières (2 fois/an)
Précautions d'installation	Ne pas installer dans salle de bain, garage, près de sources de courants d'air ou à moins de 50 cm des murs et luminaires
Garantie	Toute modification physique ou esthétique annule la garantie
Recyclage	Ne pas jeter avec les déchets ménagers ; déposer en centre de collecte sélective
Pièces détachées	Pile 9V, module radio (optionnel)

FOIRE AUX QUESTIONS - FMR 3026 FlammEx

Où installer le détecteur de fumée FMR 3026 ?

Installez le détecteur au centre du plafond, à au moins 50 cm des murs et luminaires. Évitez les salles de bain, garages et endroits avec courants d'air. Respectez une distance de 4 m des fours et cheminées à foyer ouvert.

Comment tester le détecteur ?

Appuyez sur le bouton test (LED rouge) pendant environ 20 secondes jusqu'à ce qu'une alarme sonore puissante (85 dB) retentisse. Relâchez le bouton ; l'alarme s'arrête automatiquement. Effectuez ce test au moins une fois par an et après chaque changement de pile.

Que signifie le clignotement de la LED rouge toutes les 45 secondes ?

Un clignotement bref toutes les 45 secondes indique que le détecteur fonctionne normalement. Si la LED clignote en alternance avec un bip court, la pile est faible ou il y a un dysfonctionnement.

Comment changer la pile ?

Retirez le détecteur du socle, ouvrez le compartiment pile, remplacez la pile 9V (alcaline de préférence) en respectant la polarité. Remontez le détecteur et effectuez un test de fonctionnement.

Peut-on relier plusieurs détecteurs entre eux ?

Oui, vous pouvez relier jusqu'à 30 détecteurs FMR 3026 en réseau filaire. Utilisez un câble J-Y(St)Y 2x2x0,6 mm² et respectez la polarité (+ et -). La longueur totale ne doit pas dépasser 300 m.

Que faire en cas de déclenchement intempestif de l'alarme ?

Vérifiez la présence de poussière, vapeur ou fumée dans la pièce. Nettoyez le détecteur avec un chiffon sec ou aspirez délicatement. Si l'alarme persiste, retirez la pile pour désactiver l'appareil et contactez le fabricant.

Le détecteur fonctionne-t-il sans pile ?

Non, le détecteur nécessite une pile 9V pour fonctionner. Un dispositif de verrouillage empêche le montage du détecteur sur le socle si la pile est absente.

Comment savoir si la pile est faible ?

Le détecteur émet un bip court toutes les 45 secondes, accompagné d'un clignotement de la LED. Vous disposez d'environ 30 jours pour remplacer la pile.

Peut-on utiliser des piles rechargeables ?

L'utilisation de piles rechargeables est fortement déconseillée car leur tension peut être insuffisante. Utilisez une pile alcaline 9V neuve.

Que faire en cas d'incendie ?

Restez calme, appelez les pompiers en donnant votre nom, adresse et détails de l'incendie. Prévenez les occupants, fermez les portes et fenêtres, n'utilisez pas l'ascenseur et suivez les consignes de sécurité.

MODE D'EMPLOI FMR 3026 FlammEx

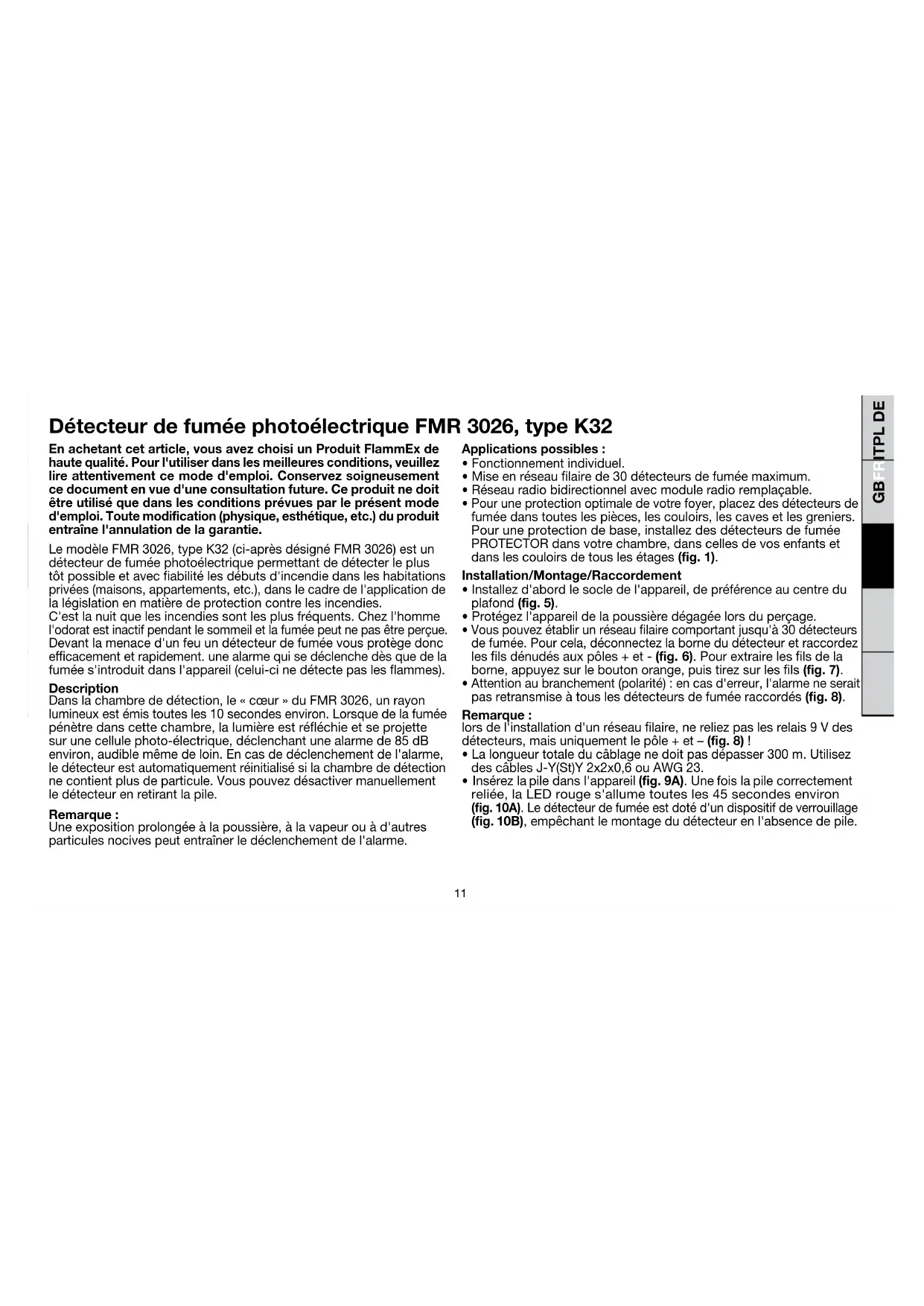

Détecteur de fumée photoélectrique FMR 3026, type K32

En achetant cet article, vous avez choisi un Produit FlammEx de haute qualité. Pour l'utiliser dans les meilleures conditions, veuillez lire attentivement ce mode d'emploi. Conservez soigneusement ce document en vue d'une consultation future. Ce produit ne doit être utilisé que dans les conditions prévues par le présent mode d'emploi. Toute modification (physique, esthétique, etc.) du produit entraîne l'annulation de la garantie.

Le modèle FMR 3026, type K32 (ci-après désigné FMR 3026) est un détecteur de fumée photoélectrique permettant de détecter le plus tôt possible et avec fiabilité les débuts d'incendie dans les habitations privées (maisons, appartements, etc.), dans le cadre de l'application de la législation en matière de protection contre les incendies.

C'est la nuit que les incendies sont les plus fréquents. Chez l'homme l'odorat est inactif pendant le sommeil et la fumée peut ne pas être perçue. Devant la menace d'un feu, un détecteur de fumée vous protège donc efficacement et rapidement. Une alarme qui se déclenche dès que de la fumée s'introduit dans l'appareil (celui-ci ne détecte pas les flammes).

Description

Dans la chambre de détection, le « cœur » du FMR 3026, un rayon lumineux est émis toutes les 10 secondes environ. Lorsque de la fumée pénètre dans cette chambre, la lumière est réfléchie et se projette sur une cellule photo-électrique, déclenchant une alarme de 85 dB environ, audible même de loin. En cas de déclenchement de l'alarme, le détecteur est automatiquement réinitialisé si la chambre de détection ne contient plus de particule. Vous pouvez désactiver manuellement le détecteur en retirant la pile.

Remarque :

Une exposition prolongée à la poussière, à la vapeur ou à d'autres particules nocives peut entraîner le déclenchement de l'alarme.

Applications possibles :

• Fonctionnement individuel.
• Mise en réseau filaire de 30 détecteurs de fumée maximum.
• Réseau radio bidirectionnel avec module radio remplaçable.
• Pour une protection optimale de votre foyer, placez des détecteurs de fumée dans toutes les pièces, les couloirs, les caves et les greniers. Pour une protection de base, installez des détecteurs de fumée PROTECTOR dans votre chambre, dans celles de vos enfants et dans les couloirs de tous les étages (fig. 1).

• Installez d'abord le socle de l'appareil, de préférence au centre du plafond (fig. 5).
• Protégez l'appareil de la poussière dégagée lors du perçage.
• Vous pouvez établir un réseau filaire comportant jusqu'à 30 détecteurs de fumée. Pour cela, déconnectez la borne du détecteur et raccordez les fils dénudés aux pôles + et - (fig. 6). Pour extraire les fils de la borne, appuyez sur le bouton orange, puis tirez sur les fils (fig. 7).
• Attention au branchement (polarité) : en cas d'erreur, l'alarme ne serait pas retransmise à tous les détecteurs de fumée raccordés (fig. 8).

Remarque :

Lors de l'installation d'un réseau filaire, ne reliez pas les relais 9 V des détecteurs, mais uniquement le pôle + et – (fig. 8) !

• La longueur totale du câblage ne doit pas dépasser 300 m. Utilisez des câbles J-Y(St)Y 2x2x0,6 ou AWG 23.
• Insérez la pile dans l'appareil (fig. 9A). Une fois la pile correctement reliée, la LED rouge s'allume toutes les 45 secondes environ (fig. 10A). Le détecteur de fumée est doté d'un dispositif de verrouillage (fig. 10B), empêchant le montage du détecteur en l'absence de pile.
• Replacez le bornier sur le détecteur (fig. 6).
• Placez le détecteur sur le socle et faites-le tourner jusqu'à ce qu'il s'y emboîte (fig. 10A). Procédez à un test de fonctionnement (cf. Tests/Maintenance).
• Pour toute question d'ordre technique, merci de vous adresser soit au fabricant, soit à votre revendeur.

Remarque :

• Montez le détecteur au centre du plafond.
• N'installez pas le détecteur dans les salles de bain (humidité élevée), garages (gaz d'échappement), espaces soumis à des courants d'air, les parois d'un grenier formant un angle aigu (fig. 1 et 4).
• Le détecteur peut être monté sous rampant, à condition que l'inclinaison de celui-ci ne dépasse pas 30° (fig. 4).
• Une distance minimale de 50 cm doit séparer l'appareil des parois, solives (sommiers) et luminaires (fig. 2 et 3).
• Les pièces de plus de 60 m ² et les couloirs de plus de 10 m de long exigent la pose de plusieurs détecteurs (fig. 1).
• Une distance minimale de 4 m doit être respectée entre l'appareil et les fours et cheminées à foyer ouvert, etc.
• N'utilisez en aucun cas une alimentation centrale ou une téléalimentation. Chaque détecteur doit être alimenté par sa propre pile, préalablement insérée dans le compartiment prévu à cet effet.

Tests/maintenance

Le bouton de test LED (fig. 10A) permet de contrôler le détecteur dans son intégralité : état de la pile, chambre de détection et système de surveillance électronique. Il est recommandé de procéder au test au moins une fois par an et après chaque changement de pile. Maintenez le bouton de test enfoncé pendant une vingtaine de secondes, jusqu'à ce qu'un signal sonore puissant et répétitif retentisse (environ 85 dB). L'alarme de test est automatiquement réinitialisée quelques secondes après le relâchement du bouton de test. Lorsque cela s'avère nécessaire, essuyez l'appareil avec un chiffon sec et aspirez les poussières (deux fois par an environ). Le détecteur procède à un test automatique du système de surveillance électronique, de la tension et de l'impédance interne de la batterie, toutes les 45 secondes. Ce test est signalé par un bref clignotement de la LED rouge (fig. 10A). Lorsque la tension de la pile 9 V descend au-dessous d'une certaine valeur, le détecteur commence à émettre un signal sonore (toutes les 45 secondes environ). Il vous reste alors environ 30 jours pour changer la pile (cf. Installation/Montage/Raccordement). La durée de vie de la pile varie en fonction de divers critères, tels que la température, les variations de température, l'humidité et le nombre d'alarmes de test/d'alarmes. Alcaline : 2 - 3 ans env.; lithium jusqu'à 10 ans env. L'utilisation de piles rechargeables est fortement déconseillée. Tout remplacement d'une pile doit être immédiatement suivi d'un test de fonctionnement. En cas de dysfonctionnement, la LED rouge clignote toutes les 45 secondes environ, en alternance avec le signal sonore. Dans ce cas, remplacez le détecteur. En cas de déclenchement de l'alarme, le détecteur est automatiquement réinitialisé si la chambre de détection ne contient plus de particule. Vous pouvez désactiver manuellement le détecteur en retirant la pile.

Remarque :

• En cas de mise en réseau : Le signal d'épuisement de la pile d'un détecteur n'est pas transmis aux autres détecteurs du réseau, mais uniquement signalé sur l'appareil concerné.
• En cas de mise en réseau : Le test d'un détecteur via le bouton de test LED (fig. 10A) est automatiquement répercuté sur tous les détecteurs reliés en réseau. Exactement comme lors d'un déclenchement d'alarme, un signal sonore répétitif retentit donc (pendant un certain temps) tandis que la LED rouge du détecteur testé clignote simultanément (fig. 10A). Les autres détecteurs du réseau émettent uniquement un signal sonore répétitif, sans activation de leur LED.
• Un excès de poussière, vapeur d'eau ou autres particules nocives dans la chambre de détection peut entraîner des déclenchements intempestifs.

Remarques concernant les piles et les batteries

Les piles et accumulateurs usagés ne doivent en aucun cas être jetés avec les déchets municipaux. Leurs propriétaires ont en effet l'obligation légale de les ramener dans leur point de vente, où ils seront repris gratuitement. Les piles contiennent des substances dangereuses pour l'environnement et la santé et doivent être recyclées selon la réglementation en vigueur.

Remarques concernant le recyclage

Cet appareil ne doit en aucun cas être jeté avec les déchets municipaux. Les propriétaires d'équipements électriques électroniques usagés ont en effet l'obligation légale de déposer dans un centre de collecte sélective. Infor

auprès de votre municipalité sur les possibilités de recyclage.

Comportement à adopter en cas d'incendie

Restez calme ! Appelez les pompiers. Informations utiles pour les pompiers : - Quel est votre nom ? (nom, numéro de téléphone) - Où se situe l'incendie ? (adresse) - Que s'est-il passé ? (ampleur) - Combien y a-t-il de blessés ? - Répondez aux questions de votre interlocuteur. Prévenez tous les colocataires.

Aidez les personnes âgées, les malades et les infirmes.

Fermez toutes les portes et fenêtres.

N° empruntez pas l'ascenseur. Même si vous ignorez s'il s'agit d'une vraie ou des fausse alerte, procédez comme si un incendie avait bien lieu.

Nez-vous caractéristiques techniques

Modèle K32

Alimentation par piles Pile alcaline 9 V

Durée de vie des piles 2 à 3 ans

Volume du signal 85 dB/3m

Taux d'humidité relative 10 % à 93 %, sans condensation

Température de fonctionnement 0 °C à +55 °C

CPR-numéro 0786-CPR-21437

Dimensions ∅ 106 mm, hauteur 56 mm

Fonctions

Signal sonore	LED rouge	Explication
Sirène répétitive	Clignotement en concomitance avec le signal sonore	Déclenchement d'un détecteur indépendant suite à la détection de fumée.
Sirène répétitive	Pas de signal	Déclenchement de l'alarme par l'un des détecteurs en réseau. Celui-ci peut être identifié au moyen de sa LED, qui clignote en concomitance avec le signal sonore.
Signal court toutes les 45 secondes env.	Clignotement en concomitance avec le signal sonore	La pile doit être changée.
Absence de son	Clignotement toutes les 45 secondes	Appareil en service
Signal court toutes les 45 secondes env.	Un clignotement en alternance avec un signal sonore	Signale un dysfonctionnement. Remplacez le détecteur.

Des modifications techniques et esthétiques peuvent être apportées sans notification préalable.
