Type de produit	Lecteur CD-ROM interne
Marque	LG
Modèle	CRD8322B
Interface	E-IDE (ATAPI)
Vitesse de lecture	36x (max. 5400 Ko/s)
Temps d'accès moyen	75 ms
Mémoire tampon	128 Ko
Formats de disque supportés	CD-DA, CD-ROM, CD-ROM XA, Photo-CD, CD-Plus, CD-RW
Dimensions (approx.)	146 x 41 x 203 mm (5.75 x 1.6 x 8 pouces)
Poids (approx.)	1,0 kg
Alimentation	5V CC / 12V CC (connecteur 4 broches)
Consommation électrique	5V: 1,2 A max.; 12V: 0,7 A max.
Température de fonctionnement	5 °C à 45 °C
Réponse en fréquence audio	20 Hz - 20 kHz ±3 dB
Rapport signal/bruit audio	85 dB
Sortie casque	Prise jack 3,5 mm, 0,6 V eff (33 Ω)
Sortie ligne audio	Connecteur 4 broches (arrière), 0,6 V eff (47 kΩ)
Fonctions principales	Lecture/pause, saut de piste, ouverture/fermeture du plateau, éjection d'urgence, réglage volume casque
Compatibilité système	IBM PC compatible 486SX ou supérieur, MS-DOS 3.1+
Accessoires fournis	Mode d'emploi, disquette d'installation, câble audio, carte contrôleur IDE (en option)
Entretien	Nettoyer l'extérieur avec un chiffon doux et sec. Ne pas utiliser de solvants. Éviter l'humidité et les températures élevées.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Rayon laser invisible : ne pas démonter. Intervention par personnel qualifié uniquement.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service technique agréé pour toute réparation.

FOIRE AUX QUESTIONS - CRD8322B LG

Comment connecter le lecteur CD-ROM à l'ordinateur ?

Éteignez l'ordinateur et débranchez-le. Réglez le cavalier arrière en mode Esclave (SL) si un disque dur est déjà en Maître. Connectez le câble IDE (broche 1 repérée par le fil rouge) au connecteur d'interface et le câble d'alimentation. Raccordez également le câble audio à la carte son. Refermez le boîtier et redémarrez.

Comment régler le cavalier maître/esclave ?

À l'arrière du lecteur, trois positions sont disponibles (CS, MA, SL). Par défaut, il est en Esclave (SL). Pour le configurer en Maître, placez le cavalier sur MA. Pour utiliser la sélection par câble (CSEL), placez-le sur CS.

Le lecteur n'est pas reconnu par le système. Que faire ?

Vérifiez d'abord les réglages du cavalier : le lecteur doit être en Esclave (SL) si un disque dur est en Maître. Assurez-vous que le câble IDE est correctement branché (broche 1 alignée). Vérifiez aussi que l'interface IDE du disque dur est bien de type standard. Si le problème persiste, utilisez une carte contrôleur IDE auxiliaire.

Comment installer les pilotes sous DOS ?

Insérez la disquette d'installation, tapez A: INSTALL (ou B:) et suivez les instructions. Le programme copie les fichiers GSCDROM.SYS et MSCDEX.EXE et modifie les fichiers CONFIG.SYS et AUTOEXEC.BAT. Redémarrez le PC après installation.

Peut-on utiliser le lecteur verticalement ?

Oui, ce lecteur peut être utilisé en position verticale. Ouvrez le plateau et placez un disque derrière les trois crochets. Attention, les CD de 8 cm ne peuvent pas être lus en position verticale.

Comment éjecter un disque si le plateau est bloqué ?

Utilisez le trou d'éjection d'urgence à l'avant. Insérez une tige fine (trombone déplié) dans le trou pour déverrouiller manuellement le plateau. Assurez-vous que l'appareil est sous tension.

Quelle est la compatibilité avec les systèmes d'exploitation modernes ?

Le lecteur CD-ROM CRD8322B est conçu pour MS-DOS 3.1 et ultérieur. Sous Windows, les pilotes génériques IDE devraient le reconnaître. Pour Windows 9x/2000/XP, le système détecte automatiquement le lecteur sans pilotes supplémentaires.

Comment connecter la sortie audio à une carte son ?

Utilisez le câble audio fourni. Branchez une extrémité sur le connecteur de sortie sonore à l'arrière du lecteur (4 broches) et l'autre extrémité sur l'entrée CD-ROM de la carte son. Consultez le manuel de la carte son pour l'affectation des broches.

Que faire en cas de condensation interne ?

Évitez de soumettre le lecteur à de brusques changements de température. Si de la condensation se forme, laissez l'appareil plusieurs heures à température ambiante avant de l'utiliser. Ne jamais insérer un disque humide.

Le lecteur ne lit pas certains CD. Pourquoi ?

Vérifiez que le disque est compatible : CD-DA, CD-ROM, CD-ROM XA, Photo-CD, CD-Plus ou CD-RW. Les CD endommagés ou sales peuvent poser problème. Nettoyez le disque avec un chiffon doux du centre vers l'extérieur. Évitez les disques de 8 cm en position verticale.

MODE D'EMPLOI CRD8322B LG

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Lisez attentivement et entièrement ce manuel, afin de pouvoir utiliser toutes les caractéristiques et toutes les fonctions de votre appareil.

ATTENTION : Pour réduire les risques de décharges électriques, ne démontez pas le capot (ou le panneau arrière) du lecteur. Aucune des pièces internes ne doit être manipulée par l'utilisateur. Toute intervention doit être effectuée par un personnel qualifié. Le rayon laser utilisé dans le lecteur CD-ROM est invisible à l'œil nu. N'essayez donc pas de démonter le boîtier. Pour toute intervention, adressez-vous à un personnel qualifié.

Cet appareil utilise des disques CD-ROM portant ce label :

AVERTISSEMENT : Pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Installation

Évitez de placer le lecteur à un endroit exposé à:

• une forte humidité,
• une température élevée,
• des vibrations mécaniques,
• la lumière directe du soleil.

Fonctionnement

• Un choc brutal ou des vibrations excessives au cours de l'utilisation du lecteur peuvent entraîner un mauvais fonctionnement de l'appareil.
• Évitez de soumettre le lecteur à de brusques changements de température. Cela pourrait entraîner la formation de condensation à l'intérieur de l'appareil.

Transport

- Ne laissez jamais de disque à l'intérieur du lecteur pendant le transport.

■ Interface E-IDE ■ Temps d'accès moyen : 75 ms ■ Compatibilité PC multimedia ■ Prise en charge de plusieurs sessions CD photo ■ Petite largeur de bande de l'unité centrale (spéc. MPC) ■ Système de transfert de données 36X-speed. ■ Système intelligent pour la mise des données en mémoire tampon ■ Haute fidélité audio ■ Chargement avec plateau sans système de caddy ■ Conçu pour un montage interne ■ Prise en charge de l'éjection en cas d'urgence ■ Réglage facile du son CD

PC IBM ou compatible avec les éléments suivants

■ PC IBM compatible 486SX ■ Mémoire d'au moins 640 K ■ Lecteur de disquette (3 1/2 pouces) ■ Version 3.1 ou ultérieure de MS-DOS

* ACCESSOIRES FOURNIS AVEC LE LECTEUR:

Nom	Quantité
Mode d'emploi	1
Disquette d'installation	1
Câble Audio	1
Carte Contrôleur IDE	1 (en option)
Carte d'interface	1 (en option)

Blank gray gradient image with no visible text, symbols, or objects

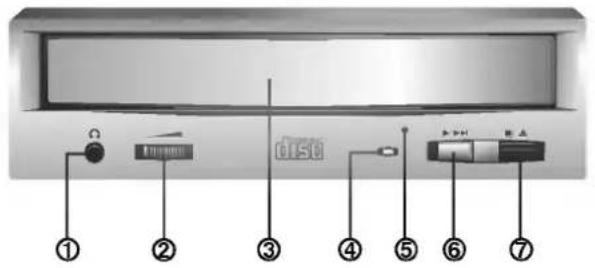

Figure 1. Face avant

① Prise casque

Prise jack de 3,5mm de diamètre pour le signal audio.

Commande de volume du casque

Réglez le niveau du volume de votre casque à l'aide de cette commande.

Plateau à disque

Installez le disque CD-ROM sur ce support.

Témoin d'activité

Ce témoin ne s'allume que pendant l'initialisation et la lecture de données sur le disque.

Trou d'éjection d'urgence

Enfoncez une tige à l'intérieur de ce trou pour ouvrir le support manuellement.

Touche Play/Skip (de lecture/saut)

Lorsqu'un disque est installé sur le plateau, cette touche lance la lecture à partir de la première plage. En cours de lecture, cette touche permet de passer à la prochaine plage du disque.

Touche Open/Close/Stop (ouverture/fermeture/arrêt)

Cette touche permet d'éjecter ou de fermer le plateau de lecteur.

Elle n'est opérationnelle que si l'appareil est sous tension.

Si vous appuyez sur cette touche pendant la lecture d'un disque, la lecture s'arrête.

Blank gray gradient image with no visible text, symbols, or objects

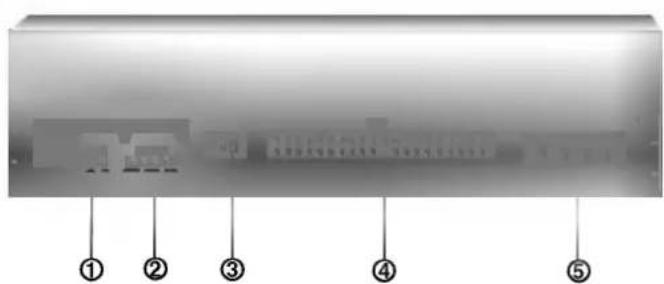

Figure 2. Panneau arrière

Panneau arrière

Connecteur de sortie Audio/Video numérique

Ceci est un connecteur de sortie numérique Audio ou Video.

Vous pouvez l'utiliser pour connecter la carte audio numérique ou vidéo numérique.

Connecteur de sortie sonore

Le connecteur de sortie sonore est raccordé à la carte son.

Cavalier maître/esclave

Le cavalier maître/esclave permet de configurer le lecteur CD-ROM en mode "Maître" ou "esclave" lorsqu'il fonctionne avec votre disque dur.

Connecteur d'interface

Acheminement des données. Raccordez le câble d'interface à ce connecteur et à la carte d'interface installée sur votre ordinateur.

Connecteur d'alimentation

Ce connecteur sert à l'alimentation CC du lecteur. Raccordez le câble d'alimentation à l'ordinateur et à ce connecteur.

Blank gray gradient image with no visible text, symbols, or identifiable objects

Cette section décrit la procédure à suivre pour installer le lecteur CD-ROM sur votre ordinateur.

Pour éviter d'endommager le lecteur, l'ordinateur et les unités périphériques, mettez l'ordinateur et toutes unités périphériques connectées hors tension avant de procéder à l'installation matérielle.

Réglage du cavalier en mode maître/esclave

Vous trouverez à l'arrière du lecteur CD-ROM trois positions possibles pour le cavalier maître/esclave.

Ces positions permettent de configurer l'unité en mode CSEL(CS). MAITRE(MA) ou ESCLAVE(SL). Lorsque vous retirez le cavalier de la position CS, l'unité peut être configurée en mode Maître(position MA) ou Esclave(position SL).

Lorsque vous réglez le cavalier sur la position CSEL, la configuration de l'unité est déterminée par le signal de l'ordinateur.

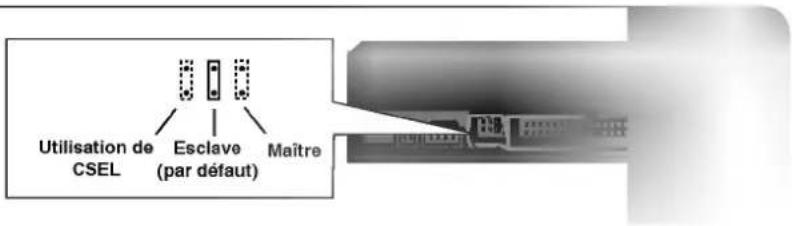

Figure 3. Cavalier de configuration de l'unité

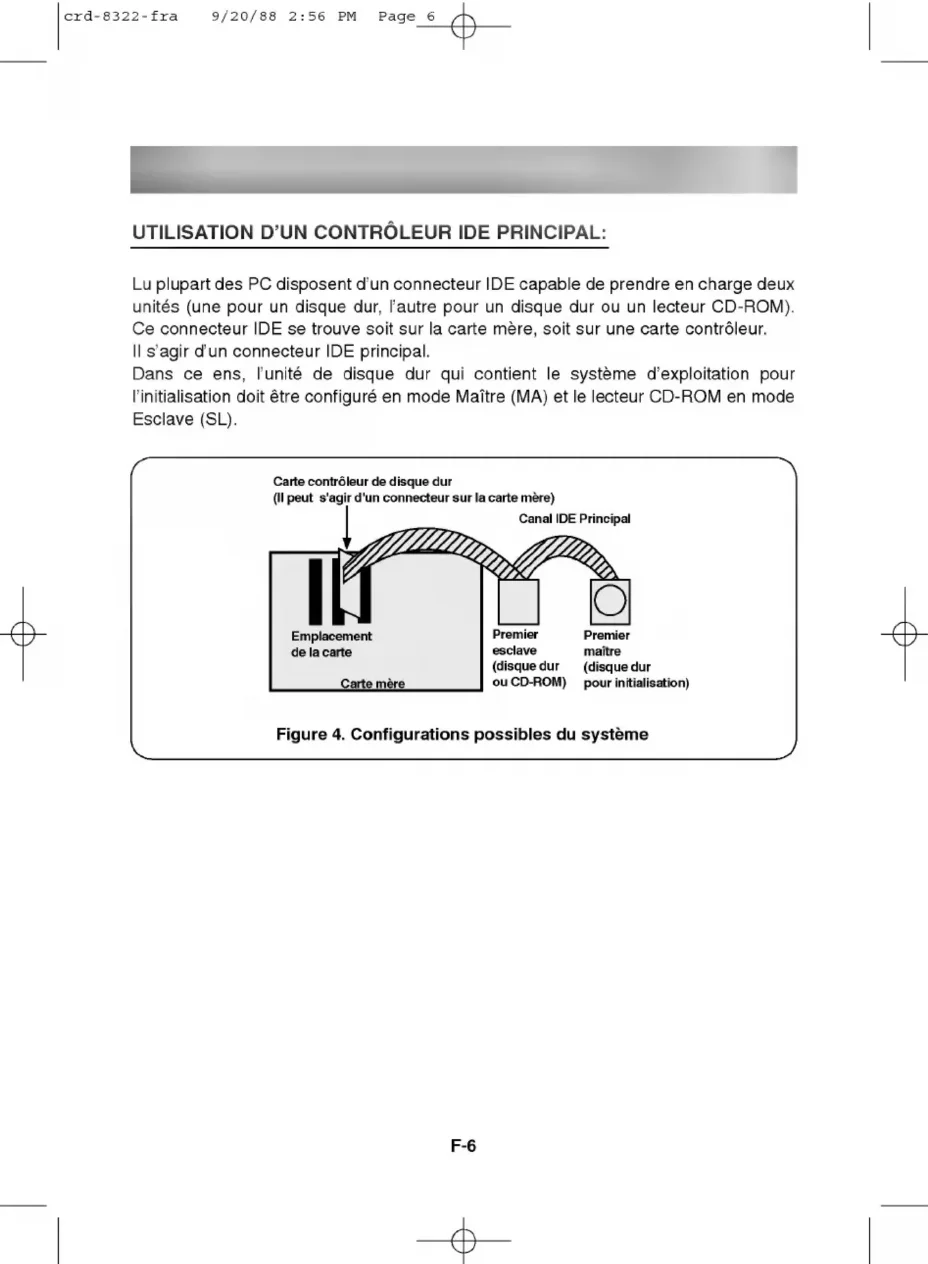

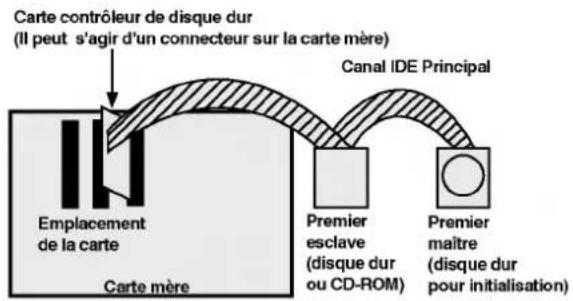

Utilisation d'un contrôleur IDE principal:

La plupart des PC disposent d'un connecteur IDE capable de prendre en charge deux unités (une pour un disque dur, l'autre pour un disque dur ou un lecteur CD-ROM).

Ce connecteur IDE se trouve soit sur la carte mère, soit sur une carte contrôleur.

Il s'agit d'un connecteur IDE principal.

Dans ce cas, l'unité de disque dur qui contient le système d'exploitation pour l'initialisation doit être configurée en mode Maître (MA) et le lecteur CD-ROM en mode Esclave (SL).

Figure 4. Configurations possibles du système

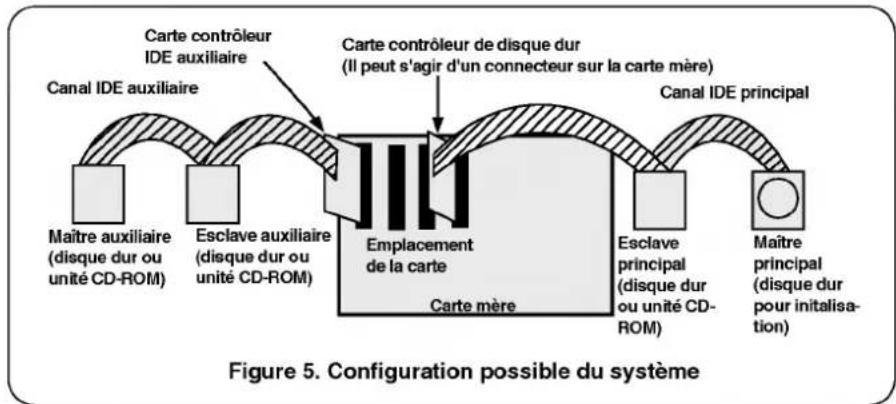

Utilisation d'un contrôleur IDE auxiliaire:

* Si votre PC dispose d'un contrôleur IDE auxiliaire sur la carte mère ou à un autre emplacement du système, chaque unité IDE connectée au contrôleur IDE auxiliaire doit également être configurée en mode Maître (MA) ou Esclave (SL). Dans ce cas, votre système peut prendre en charge quatre unités périphériques, configurées comme suit: Maître principal, Esclave principal, Maître auxiliaire et Esclave auxiliaire. * Maître principal doit correspondre au disque dur contenant le système d'exploitation pour l'initialisation. Enfin, le réglage du cavalier à l'arrière du lecteur permet de configurer votre unité CD-ROM comme Esclave principal, Maître auxiliaire ou Esclave auxiliaire. Si l'unité CD-ROM est raccordée à un port auxiliaire comme Esclave, une unité Maître (disque dur ou antre CD-ROM IDE) doit également correspondre à ce port.

Attention:

Si vous avez un système avec deux canaux IDE (cas d'un PC amélioré), n'installez pas la carte contrôleur IDE auxiliaire sur votre système.

MODE	CONTROLEUR IDE	REGLAGE CAVALTER
Esclave principal	Contrôleur principal	Cavalier sur SL
Maître auxiliaire	Contrôleur auxiliaire	Cavalier sur MA
Esclave auxiliaire	Contrôleur auxiliaire	Cavalier sur SL
Utilisation de CSEL		Cavalier sur CS

Montage du lecteur cd-rom

Figure 6. Démontage du lecteur de disquette et du cache

1. Eteignez et débranchez votre ordinateur, ainsi que toutes les unités périphériques qui sont connectées dessus.
2. Enlevez le capot de l'ordinateur.
3. Démontez le panneau qui protège l'un des emplacements inutilisés à mi-hauteur de l'appareil.

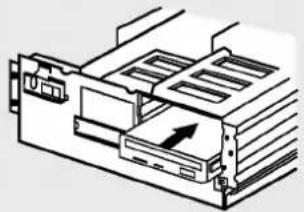

Figure 7. Montage du lecteur

1. Faites glisser le lecteur CD-ROM dans son emplacement et fixez-le à l'aide des vis et des supports de fixation.

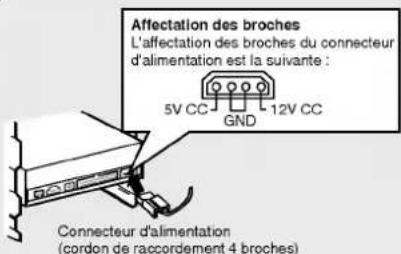

Figure 8. Raccordement du cordon d'alimentation

1. Branchez le cordon d'alimentation sur le connecteur d'alimentation.

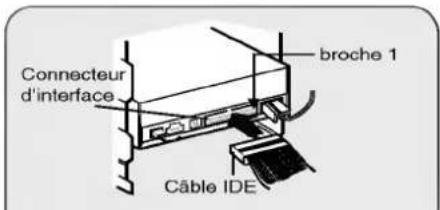

Figure 9. Raccordement du câble IDE au connecteur d'interface

1. Raccordez le câble IDE 40 broches à l'arrière de l'unité de lecteur CD-ROM. Veillez à faire correspondre le côté rouge du câble à la broche 1 sur l'appareil.

Raccordement du câble AUDIO

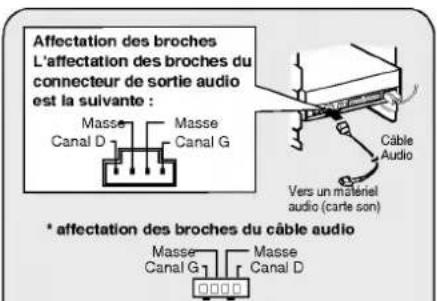

Figure 10. Raccordement du câble audio au connecteur de la sortie audio

Pour connecteur du matériel audio ou une carte son sur le lecteur CD-ROM, utilisez un câble audio.

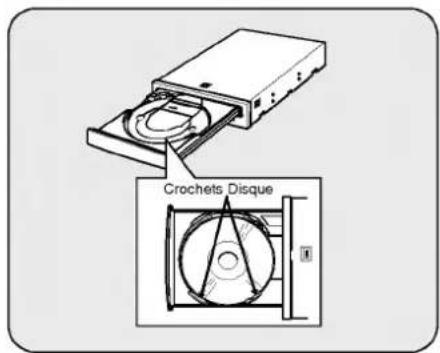

NOTE: Ce lecteur CD-ROM peut être utilisé verticalement

• Pour utiliser le lecteur verticalement, ouvrir le tiroir et placer un disque derrière les trois crochets.
• Vous ne pouvez pas utiliser de CD 8cm en position verticale. Ne pas toucher à la face sans étiquette du CD.

Procèdure d'installation

Le programme INSTALL exécute les fonctions suivantes:

* Permet à l'utilisateur de sélectionner l'unité de disques destinataire pour l'installation des fichiers pilotes de l'unité CD-ROM. * A moins d'une intervention de l'utilisateur, recherche le répertoire \CDROM sur le disque destinataire et le crée, s'il n'existe pas. * Copie le fichier de l'unité CD-ROM intitulé "GSCDROM.SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX.EXE" et les fichiers des utilitaires dans le répertoire spécifié. * Modifie votre fichier CONFIG.SYS pour répertorier l'emplacement et le nom du pilote de l'unité. * Modifie votre fichier AUTOEXEC.BAT de manière à charger MSCDEX. * Redonne la main à l'utilisateur à l'issue de l'installation.

LISTE des fichiers à installer sur votre PC

* MSCDEX.EXE	Logiciel d'extension CD-ROM MS-DOS de Microsoft, qui permet à l'ordinateur d'accéder à l'unité CD-ROM.
* GSCDROM.SYS	Pilote de l'unité CD-ROM.
* EJECT.EXE	Programme du logiciel pour l'éjection du plateau de disque.
* CLOSE.EXE	Programme du logiciel pour la fermeture du plateau de disque.
* LOCK.EXE	Programme permettant de verrouiller la touche d'éjection. Une fois verrouillée, la touche d'éjection ne fonctionne plus. Cette fonction peut se révéler utile si vous utilisez le lecteur de disque.CD-ROM pour un travail important.
* UNLOCK.EXE	Programme permettant de déverrouiller la touche d'éjection. Après l'exécution de ce programme, la touche d'éjection fonctionne de nouveau normalement.

Lancement du programme install

a) Insérez la disquette d'installation contenant le programme pilote de l'unité CD-ROM dans le lecteur adéquat. b) Passez sur la disquette en tapant A: ou B: (selon le lecteur utilisé) à l'invite de DOS. c) Tapez INSTALL et appuyez sur la touche [ENTER]. d) Le programme d'installation commence le chargement des fichiers. Lorsque l'opération est terminée, l'écran suivant affiche le répertoire d'installation du programme. e) Suivez les instructions affichées à l'écran. f) Si vous spécifiez le chemin pendant l'installation, le programme d'installation copiera le pilote de l'unité CD-ROM "GSCDROM.SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX.EXE" et les utilitaires dans le répertoire spécifié et modifiera automatiquement vos fichiers CONFIG.SYS, AUTOEXEC.BAT. g) Une fois l'installation terminée, redémarrez votre PC.

Options du programme d'extension cd-rom MSCDEX. EXE

Plusieurs options doivent être définies dans le programme d'extension CD Microsoft.

PARAMETRE	DESCRIPTION
/D (NOM D'UNITE)	Indique à MSCDEX.EXE le nom du programme pilote (nom suivant l'expression "/D:" dans la ligne "DEVICE" du fichier CONFIG.SYS).
/E	Signale à MSCDEX.EXE l'utilisation de la mémoire étendue.
/L:(LETTRE D'UNITE)	Indique la lettre affectée à l'unité de lecteur CD-ROM.
/M: (VALEUK)	Indique à MSCDEX.EXE la quantité de mémoire affcetée à l'antémémoire. La valeur par défaut est 10 (10 kilo-octets).
/V	Fournit les statistiques sur l'utilisation de la mémoire (quantité de mémoire utilisée pour les tampons, les données résidentes et le code résidents).

Dépannage

* Si le lecteur CD-ROM ne fonctionne pas lorsque l'unité de disque dur est réglée sur le canal d'E/S IDE principal.

(SOLUTION) 1. Vérifiez le cavalier maître/esclave du lecteur CD-ROM. Il doit être réglé sur le mode esclave.

1. Vérifiez que l'interface du disque dur est bien du type IDE.
2. Vérifiez le réglage du cavalier maître/esclave de votre disquedur. Les anciennes versions des disques durs de type IDE sont parfois configurées en mode Maître seulement (Master Only). Dans ce cas, contactez votre fournisseur de disque dur et modifiez le réglage du cavalier pour passer en mode Maître.
3. Si le lecteur ne fonctionne toujours pas, vous aurez besoin de la carte auxiliaire IDE (IDE secondary card).

Quand le lecteur CD-ROM n'installe pas OS/2 Warp.

(Solution) 1. Sélectionner < NON-LISTED IDE CD >

Avertissement:

1. Si vous voulez ajouter la ligne de commande WIN ou DOSSHELL dans votre fichier AUTOEXEC.BAT, veillez à les placer après la ligne de commande MSCDEX.EXE.

GÉNÉRALITÉS

CapacitéDiamètre des disquesVitesse de rotation

553 MO (Type 1), 635 MO (Type 2)12 cm / 8cm7,500 tours/min

PERFORMANCES

InterfaceSystème compatibleDébit de transfertTemps d'accèsDurée de fonctionnementTaille de mémoire tamponLongueurs blocs logiques acceptéesFormat appliquable au disque

E-IDEIBC PC-AT ou compatibleDébit du transfert de données = Maxi 5400 Ko/secEn moyenne 75 msec (Random)125,000 heures (pourcentage d'utilisation 10%)128 Ko2,048 octets/bloc (Mode 1 & Mode 2 Forme 1)2,340 2,336 octets/bloc (Mode 2)2,324 octets/bloc (Mode 2 Forme 2)2,352 octets/bloc (CD-DA)CD-DA, CD-ROM, CD-ROM XA-READY, Photo-CD CD-Plus/CD-Extra, CD-RW

DONNÉES TECHNIQUES AUDIO

Réponse en fréquenceGamme dynamiqueRapport signal/bruitDistorsion harmonique totaleSéparation des canauxNiveau du casqueNiveau de sortie lignePrise sortie lignePrise casque

20 Hz-20 KHz ±3 dB80 dB85 dB0.05 % à 1 KHz75 dB à 1 KHz0.60 V eff (33Ω)0.60 V eff ± 10% (47KΩ)Borne 4 broches (arrière)ø 3.5 mm (avant)

Température

5 - 45 °C

ALIMENTATION

12V ± 5%Ondulation<100m V crête à crête5V ± 5%Ondulation<100m V crête à crête

0.7 A (maximum)1.2 A (maximum)
