CRD8322B - Dvd player LG - Kostenlose Bedienungsanleitung

Produkttyp	Internes CD-ROM-Laufwerk
Marke	LG
Modell	CRD8322B
Schnittstelle	E-IDE (ATAPI)
Lesegeschwindigkeit	36x (max. 5400 KB/s)
Durchschnittliche Zugriffszeit	75 ms
Pufferspeicher	128 KB
Unterstützte Disc-Formate	CD-DA, CD-ROM, CD-ROM XA, Photo-CD, CD-Plus, CD-RW
Abmessungen (ca.)	146 x 41 x 203 mm (5,75 x 1,6 x 8 Zoll)
Gewicht (ca.)	1,0 kg
Stromversorgung	5V DC / 12V DC (4-poliger Stecker)
Stromverbrauch	5V: max. 1,2 A; 12V: max. 0,7 A
Betriebstemperatur	5 °C bis 45 °C
Audio-Frequenzgang	20 Hz - 20 kHz ±3 dB
Audio-Signal-Rausch-Verhältnis	85 dB
Kopfhörerausgang	3,5 mm Klinkenstecker, 0,6 V eff (33 Ω)
Audio-Line-Ausgang	4-poliger Anschluss (Rückseite), 0,6 V eff (47 kΩ)
Hauptfunktionen	Wiedergabe/Pause, Titelsprung, Schublade öffnen/schließen, Notauswurf, Kopfhörerlautstärke
Systemkompatibilität	IBM PC-kompatibel 486SX oder höher, MS-DOS 3.1+
Mitgeliefertes Zubehör	Bedienungsanleitung, Installationsdiskette, Audiokabel, IDE-Controllerkarte (optional)
Wartung	Außenseite mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden. Feuchtigkeit und hohe Temperaturen vermeiden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Unsichtbare Laserstrahlung: Nicht öffnen. Nur von qualifiziertem Personal warten lassen.
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Für Reparaturen wenden Sie sich an einen autorisierten technischen Dienst.

Häufig gestellte Fragen - CRD8322B LG

Wie schließe ich das CD-ROM-Laufwerk an den Computer an?

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Stellen Sie den Jumper auf der Rückseite auf Slave (SL), wenn eine Festplatte bereits als Master konfiguriert ist. Verbinden Sie das IDE-Kabel (Pin 1 ist durch den roten Streifen gekennzeichnet) mit dem Schnittstellenanschluss und das Stromkabel. Schließen Sie auch das Audiokabel an die Soundkarte an. Schließen Sie das Gehäuse und starten Sie neu.

Wie stelle ich den Master/Slave-Jumper ein?

Auf der Rückseite des Laufwerks sind drei Positionen verfügbar (CS, MA, SL). Standardmäßig ist es auf Slave (SL) eingestellt. Um es als Master zu konfigurieren, setzen Sie den Jumper auf MA. Für die Kabelauswahl (CSEL) setzen Sie ihn auf CS.

Das Laufwerk wird vom System nicht erkannt. Was tun?

Überprüfen Sie zuerst die Jumper-Einstellungen: Das Laufwerk muss auf Slave (SL) eingestellt sein, wenn eine Festplatte als Master vorhanden ist. Stellen Sie sicher, dass das IDE-Kabel richtig angeschlossen ist (Pin 1 ausgerichtet). Überprüfen Sie auch, ob die IDE-Schnittstelle der Festplatte vom Standardtyp ist. Wenn das Problem weiterhin besteht, verwenden Sie eine zusätzliche IDE-Controllerkarte.

Wie installiere ich die Treiber unter DOS?

Legen Sie die Installationsdiskette ein, geben Sie A: INSTALL (oder B:) ein und folgen Sie den Anweisungen. Das Programm kopiert die Dateien GSCDROM.SYS und MSCDEX.EXE und ändert die Dateien CONFIG.SYS und AUTOEXEC.BAT. Starten Sie den PC nach der Installation neu.

Kann das Laufwerk vertikal verwendet werden?

Ja, dieses Laufwerk kann vertikal verwendet werden. Öffnen Sie das Fach und legen Sie eine Disc hinter die drei Halterungen. Achtung: 8-cm-CDs können in vertikaler Position nicht gelesen werden.

Wie werfe ich eine Disc aus, wenn das Fach blockiert ist?

Verwenden Sie das Notauswurfloch an der Vorderseite. Stecken Sie einen dünnen Stift (entfaltete Büroklammer) in das Loch, um das Fach manuell zu entriegeln. Stellen Sie sicher, dass das Gerät eingeschaltet ist.

Wie ist die Kompatibilität mit modernen Betriebssystemen?

Das CD-ROM-Laufwerk CRD8322B ist für MS-DOS 3.1 und höher ausgelegt. Unter Windows sollten generische IDE-Treiber es erkennen. Für Windows 9x/2000/XP erkennt das System das Laufwerk automatisch ohne zusätzliche Treiber.

Wie schließe ich den Audioausgang an eine Soundkarte an?

Verwenden Sie das mitgelieferte Audiokabel. Stecken Sie ein Ende in den Audioausgangsanschluss auf der Rückseite des Laufwerks (4-polig) und das andere Ende in den CD-ROM-Eingang der Soundkarte. Beachten Sie die Pinbelegung im Handbuch der Soundkarte.

Was tun bei interner Kondensation?

Vermeiden Sie plötzliche Temperaturwechsel am Laufwerk. Wenn sich Kondensation bildet, lassen Sie das Gerät mehrere Stunden bei Raumtemperatur stehen, bevor Sie es verwenden. Legen Sie niemals eine feuchte Disc ein.

Das Laufwerk liest bestimmte CDs nicht. Warum?

Überprüfen Sie, ob die Disc kompatibel ist: CD-DA, CD-ROM, CD-ROM XA, Photo-CD, CD-Plus oder CD-RW. Beschädigte oder verschmutzte CDs können Probleme verursachen. Reinigen Sie die Disc mit einem weichen Tuch von der Mitte nach außen. Vermeiden Sie 8-cm-Discs in vertikaler Position.

BEDIENUNGSANLEITUNG CRD8322B LG

LG Electronics Deutschland GmbH

Jakob Kaiser Straße 12

47877 Willich

GERMANY

Um alle Möglichkeiten und Funktionen Ihres CD-ROM Laufwerkes voll ausschöpfen zu können, lesen Sie bitte dieses Bedienungshandbuch aufmerksam und vollständig.

Achtung: Um die Gefahr eines elektrischen Schlages zu vermeiden, entfernen Sie nicht das Gehäuse. Keine durch den Anwender zu reparierende Teile im Innern. Überlassen Sie den Service qualifiziertem Service-Personal. Da der im CD-ROM Laufwerk benutzte Laser gefährlich für die Augen ist, sollten Sie keineswegs versuchen, das Gehäuse zu öffnen. Lassen Sie den Service nur durch qualifizierte Servicestellen durchführen.

Dieses Laufwerk ist kompatibel zu CD-ROM Disk mit diesem Warenzeichen.

Warnung: Um die Gefahr eines Feuers oder eines elektrischen Schlages zu vermeiden, setzen sie dieses Gerät niemals Regen oder Feuchtigkeit aus.

Dieses Produkt entspricht der EMC Richtlinie 89/336/EEC und ist demnach mit dem CE Label gekennzeichnet.

WARTUNG

■ Installation

Vermeiden Sie es das Laufwerk folgenden Umgebungsbedingungen auszusetzen:

• hohe Luftfeuchtigkeit
• hohe Temperatur
• mechanische Erschütterungen
• direktes Sonnenlicht

Benutzung

• Starke Vibrationen oder plötzliche Stöße während des Betriebes können zu einer Fehlfunktion des Laufwerkes führen.
• Vermeiden Sie es das Laufwerk plötzlichen Temperaturwechseln auszusetzen. Dies würde zu Kondenswasserbildung im Inneren des Laufwerkes führen.

■ Transport

- Entfernen Sie vor einem Transport immer die Disc.

PRODUKTMERKMALE

■ Enhanced - IDE Interface
■ 75 ms mittlere Zugriffszeit
■ Multimedia PC kompatibel
■ Multisession Photo CD fähig
■ geringe CPU Belastung (gemäß MPC Spezifikationen)
■ 32 fach Datentransferrate
■ intelligente Datenbufferung
■ HIFI Audioausgabe
■ elektrische Schubladenzuführung ohne Caddy
■ zum internen Einbau vorgesehen
■ Notauswurffunktion
■ Einfache Handhabung durch Audio CD Bedienungstaste

SYSTEMVORAUSSETZUNGEN

Ein IBM ^TM PC ^TM kompatibles System mit folgenden Komponenten:

■ IBM kompatibles System mit min. 486 SX oder höher
■ mindestens 640 k Speicher
■ 3.5" Floppy Diskettenlaufwerk
■ MS-DOS Version 3.1 oder größer

* MITGELIEFERTES ZUBEHÖR

Bezeichnung	Menge
Bedienerhandbuch	1
Installationsdiskette	1
Audiokabel	1
IDE Controller Karte	1 (Optional)
Interface Kabel	1 (Optional)

Abbildung 1. Frontansicht

FRONTANSICHT

① Kopfhörerbuchse 3.5 mm Klinkenbuchse zum Mithören des Audiosignals
② Kopfhörerlautstärkeregler Regulieren Sie die Lautstärke der Kopfhörer
③ Diskschublade für eine CD-Disk
④ Betriebs-LED Die Betriebs LED leuchtet während der Initialisierung und während des Lesens von Daten.
⑤ Notauswurföffnung Drücken Sie hier einen Draht ein, um die Schublade manuell zu öffnen.
⑥ Play/Skip (Abspielen/Weiterspringen) Taste Bei Betätigen dieser Taste wird die Audio CD von Anfang an abgespielt. Erfolgt das Betätigen der Taste während die CD abgespielt wird, so wird zur nächsten Spur gewechselt.
⑦ Open/Close/Stop (Öffnen/Schließen/Stop) Taste Drücken Sie diese Taste, um die Schublade zu öffnen oder zu schließen. Die Auswurftaste arbeitet nur, wenn das Laufwerk am Strom angeschlossen ist. Bei Drücken dieser Taste wird der Abspielvorgang der Audio CD gestoppt.

Abbildung 2. Rückansicht

RÜCKANSICHT

① Digitaler Audio Ausgang

Dies ist ein digitaler Audio Ausgang bzw. Video-CD Ausgang.

Hierdurch können Sie eine Verbindung zum digitalen Audio System bzw. zur Video-CD Schnittstellen-Karte (z.B. MPEG) herstellen.

② Audioausgangbuchse

Dieser Steckverbinder dient der Verbindung mit Ihrer Soundkarte

Diese drei Jumper werden dazu benutzt das CD-ROM Laufwerk in den "Master", "Slave" oder "CSEL" Modus zu setzen. Lesen Sie hierzu Kapitel "Hardwareinstallation"

④ Interface Anschluß

Dieser 40 polige Steckverbinder wird zur Signalübertragung zwischen dem CD-ROM Laufwerk und Ihrem PC benutzt. Verbinden Sie das 40 polige IDE - Kabel Ihres PC mit diesem Steckverbinder. Wenn Sie eine zweite IDE - Karte benutzen, verbinden Sie diese Steckverbindung mit der zweiten IDE - Karte.

⑤ Spannungseingangbuchse

Stecken Sie das Stromversorgungskabel Ihres Computers in diese Steckverbindung.

Dieser Abschnitt beschreibt den Einbau des CD-ROM Laufwerkes in Ihren Computer.

Warnung:

Um das CD-ROM Laufwerk und Ihren Computer, sowie Peripheriegeräte vor Beschädigungen zu schützen, ziehen Sie den Netzstecker, bevor Sie das Laufwerk einbauen.

SETZEN DES MASTER / SLAVE JUMPERS

* Auf der Rückseite des CD-ROM Laufwerkes sehen Sie drei Jumper.

Diese Jumper werden benutzt um das CD-ROM Laufwerk in den "CSEL", "MASTER" oder "SLAVE" Modus zu setzen. Der Jumper muß in eine der drei möglichen Positionen gesteckt werden.

Wenn der Jumper auf die "CS" Position gesetzt wird, sollte das Laufwerk das CSEL Signal des Hostadapters zur Konfigurierung benutzen.

Die Jumper auf der Rückseite des Laufwerkes sollten nach Einbau zugänglich bleiben.

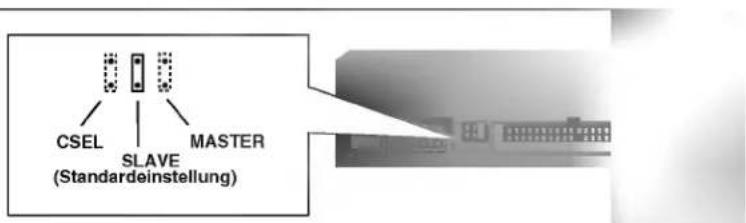

Abbildung 3. Konfigurationsjumper

D-5

BEMERKUNG:

Die meisten PC's unterstützen über einen Anschluß zwei Geräte (eine Festplatte, und ein CD-ROM Laufwerk oder eine zweite Festplatte). Dieser IDE Anschluß befindet sich entweder auf dem Motherboard oder auf einer Steckkarte.

Dies ist der erste (primary) IDE Adapter.

Falls das Betriebssystem von der Festplatte geladen wird, muß diese in den Master Mode gesetzt sein und somit das CD-ROM Laufwerk in den Slave Modus gesetzt werden.

* Wenn Ihr PC über einen zusätzlichen zweiten (secondary) IDE Controller auf dem Motherboard oder auf einer Steckkarte verfügt, so muß jedes der an diesen zweiten Controller angeschlossenen Geräte ebenfalls entweder in den Master oder den Slave Mode gesetzt werden. In diesem Fall kann Ihr System vier Geräte unterstützen: Primary Master, Primary Slave, Secondary Master, Secondary Slave.


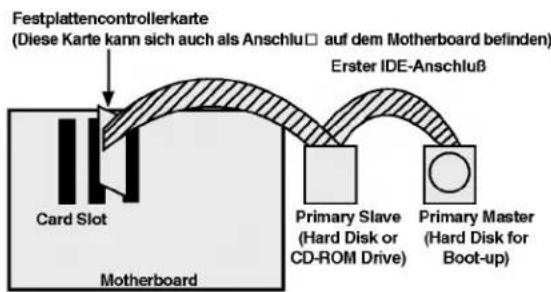

Abbildung 4. Mögliche Systemkonfiguration

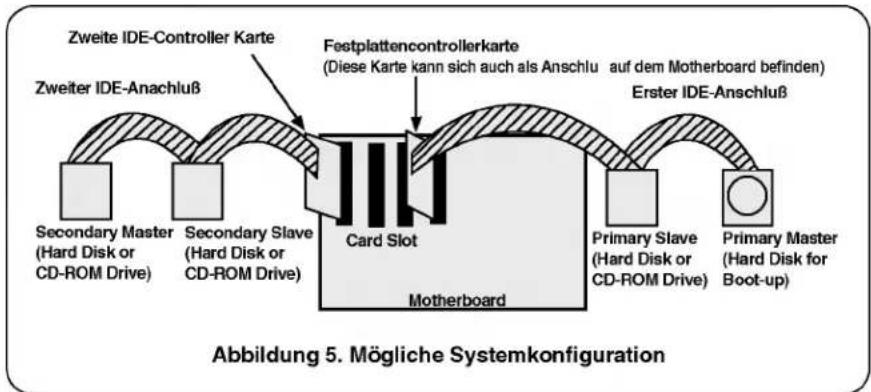

FALLS SIE EINEN ZWEITEN IDE CONTROLLER BENUTZEN

* Wenn Ihr PC über einen zweiten IDE Controller auf dem Motherboard oder auf einem Slot verfügt, so muß jedes an den zweiten Controller angeschlossene Gerät entweder in den Master- oder Slavemode gesetzt sein.
* "Primary Master" sollte die Festplatte mit dem Betriebssystem, von dem gebootet wird sein.
Ihr CD-ROM Laufwerk kann "Primary slave", "Secondary Master" oder "Secondary Slave" sein.
Falls Ihr CD-ROM Laufwerk "Secondary Slave" sein soll, so muß ein Gerät (Harddisk oder CD-ROM) als "Secondary Master" angeschlossen sein.

Warnung:

Wenn Sie bereits ein Computersystem mit zwei IDE Anschlüssen besitzen (sogenannte "Enhanced IDE PC) installieren Sie keine zweiten "secondary" IDE Controller!

MODE	IDE Controller	Jumper Einstellung
Primary Slave	Primary Controller	Slave Jumper gesetzt
Secondary Master	Secondary Controller	Master Jumper gesetzt
Secondary Slave	Secondary Controller	Slave Jumper gesetzt
Use Csel		Use Csel Jumper gesetzt

EINBAU DUS CD-ROM LAUFWERKES

Schritt 1. Schalten Sie den Computer und allen Pheripheriegeräte aus und lösen Sie alle Verbindungs- kabel.

Schritt 2. Entfernen Sie den Deckel Ihres Computers.

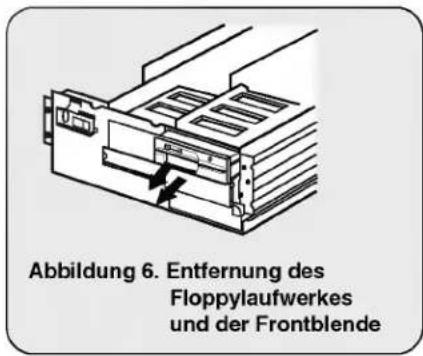

Schritt 3. Entfernen Sie die Frontblende eines ungenutzten 5.25" Einbauschachtes mit halber Bauhöhe.

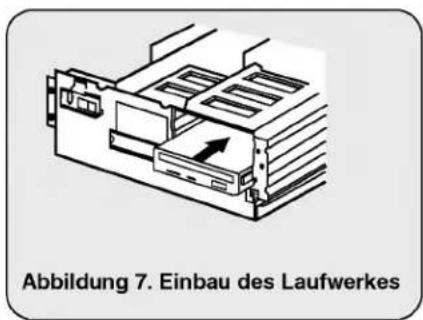

Schritt 4. Schieben Sie das CD-ROM Laufwerk in den Einbauschacht, und sichern Sie das Laufwerk mit Einschubschienen und Schrauben.

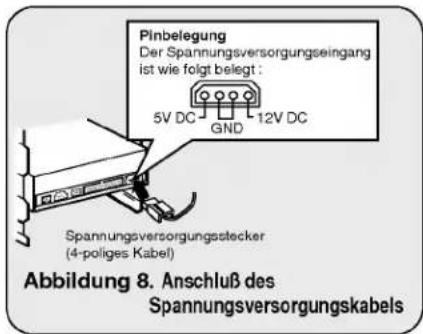

Schritt 5. Drücken Sie den Spannungssversorgungsstecker vorsichtig in die Spannungseingangsbuchse.

Abbildung 9. Verbinden des IDE Kabels mit der Schnittstelle

Schritt 6. Verbinden Sie das 40 polige IDE Kabel mit dem Anschluß auf der Rückseite des Laufwerkes. Stellen Sie bitte sicher, daß die röte Ader des IDE-Kabels mit PIN 1 des CD-ROM Laufwerkes verbunden ist.

ANSCHLUß EINES AUDIOKABELS

* Pinbelegung des Audiokabels

Benutzen Sie ein Audiokabel um Audiogeräte oder eine Soundkarte mit dem CD-ROM Laufwerk zu verbinden.

Achtung: Dieses CD-ROM Laufwerk kann in vertikaler Position benutzt werden.

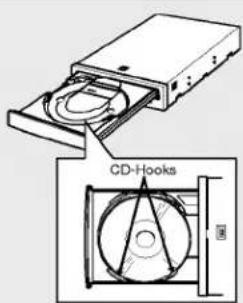

- Um dieses Laufwerk auch in vertikaler Position benutzen zu können, öffnen Sie die schublade und arretieren die CD mit den CD-Hooks.

- CD s von 8cm Größe können nicht gelesen werden. Vermeiden Sie die Berührung der CD-Unterseite.

DER SETUP - VORGANG

Das INSTALL - Programm unterstützt die folgenden Funktionen.

* Erlaubt die Festlegung des Laufwerkes auf dem die CD-ROM Laufwerk Geräte-treiber installiert werden, zu wählen.
* Wenn nicht vom Anwender geändert, sucht das INSTALL - Programm auf dem Standardlaufwerk nach dem Verzeichnis (\CDROM) und richtet dieses ein falls es nicht vorhanden ist.
* Kopiert den CD-ROM Laufwerk Gerätetreiber mit der Bezeichnung "GSCDROM.SYS", die Microsoft Betriebssystemerweiterung "MSCDEX.EXE" und einige Hilfsprogramme in das ausgewählte Verzeichnis.
* Ergänzt Ihr CONFIG.SYS File um den Gerätetreiberaufruf
* Ergänzt Ihr AUTOEXEC.BAT File um den Ladeaufruf für MSCDEX.
* Beendet sich und übergibt die Systemkontrolle wieder an den Nutzer.

LISTE DER PROGRAMME DIE AUF IHREM PC INSTALLIERT WERDEN

* MSCDEX.EXE	Microsoft MSDOS Betriebssystemerweiterung für den Zugriff auf CD-ROM Laufwerke.
* GSCDROM.SYS	CD-ROM Gerätetreiber.
* EJECT.EXE	Software zum Öffnen der Schublade über ein Programm.
* CLOSE.EXE	Software zum Schließen der Schublade über ein Programm.
* LOCK.EXE	Software die Eject Taste des Laufwerkes sperrt. Diese Funktion ist hilfreich gegen ein unbefugtes Öffnen des Laufwerkes.
* UNLOCK.EXE	Programm was die Sperre wieder aufhebt.

STARTEN DES INSTALL - PROGRAMMS

Schritt 1. Schieben sie die CD-ROM Laufwerk Gerätetreiberdiskette in das 3.5" Laufwerk.

Schritt 2. Wechseln Sie auf das Floppylaufwerk

Schritt 3. Geben Sie INSTALL ein und drücken Sie die [Enter] Taste

Schritt 4. Das INSTALL - Programm wird geladen. Wenn der Ladevorgang abgeschlossen ist erscheint nachfolgendes Fenster:

Schritt 5. Folgen Sie den Anweisungen auf dem Bildschirm.

Schritt 6. Wenn Sie die Pfad-Informationen während der Installierung spezifizieren, werden die CD-ROM Laufwerk Treiber-Datei "GSCDROM.SYS", die Microsoft CD-ROM Erweiterungsdatei "MSCDEX.EXE" und die Utility Dateien vorn Installierungsprogramm in das angegebene Verzeichnis hineinkopieret. Gleichzeitig werden die CONFIG.SYS Datei und die AUTOEXEC.BAT Datei modifiziert.

Schritt 7. Nach Abschluss der Installierung müssen Sie den PC erneut booten.

OPTIONEN DER CD-ROM BETRIEBSSYTEMERWEITERUNG MSCDEX.EXE

Es gibt eine Reihe von Optionen, die für die Microsoft Betriebssystemerweiterung festgelegt werden müssen. Diese sind nachfolgend beschrieben:

PARAMETER	BESCHREIBUNG
/D (Gerätename)	Teilt MSCDEX.EXE den Namen des Gerätetreibers mit. (dieser muß mit dem in der "DEVICE=" Zeile im "/D:" Ausdruck benutzten Namen übereinstimmen)
/E	Befiehlt MSCDEX.EXE expanded memory zu benutzen.
/L: (Gerätename)	Gibt den Laufwerksbuchstaben an, der dem CD-ROM Laufwerk zugewiesen wird.
/M: (Größe)	Sagt MSCDEX.EXE wieviel Speicher der Cache nutzen soll. Standardwert ist 10, was 10 kB entspricht.
/V	Gibt statistische Informationen über die Speichernutzung durch Buffer, residente Daten und residente Programme.

FEHLERBEHANDLUNG

* Wenn das CD-ROM Laufwerk nicht mit der Festplatte an der "primary IDE I/O Adresse" arbeitet.

(Lösung):

1. Überprüfen Sie den "Master/Slave Jumper" auf der Rückseite des CD-ROM Laufwerkes. Das CD-ROM Laufwerk muß auf Slave gesetzt werden.
2. Stellen Sie sicher, daß Ihre Festplatte wirklich eine IDE Festplatte ist.
3. Überprüfen Sie den "Master/Slave Jumper" auf der Rückseite der Festplatte. Die Festplatte muß auf Master gesetzt werden. Einige alte IDE- Festplatten wurden vom Hersteller auf "Master only" gesetzt. In diesem Fall befragen Sie den Hersteller der Festplatte wie Sie diese in den Master Modus setzen können.
4. Falls das CD-ROM Laufwerk nach Durchführung obiger Arbeiten noch nicht funktioniert, benötigen Sie eine zweite IDE Karte. Wenn Sie eine zweite IDE Karte benutzen müssen, ist es erforderlich den "Master/Slave Jumper" des CD-ROM Laufwerkes auf "Master" setzen.

* Wird OS/2 Warp nicht vom CD-ROM Laufwerk installiert.

(Lösung) 1. Wählen Sie "NON-LISTED IDE CD".

Warnung

1. Wenn Sie WIN oder DOSSHELL Kommando in Ihre AUTOEXEC.BAT einfügen wollen, vergewissern Sie sich, ob die MSCDEX.EXE Datel vor dem Aufruf WIN oder DOSSHELL steht.

ALLGEMEINES

DatenlesekapazitätDiskdurchmesserUmdrehungsgeschwindigkeit

553 Mbyte (mode 1), 635 Mbyte (mode 2)12 cm / 8 cm7000 rpm

GESCHWINDIGKEIT

Interfaceunterstütztes SystemTransferrateZugriffszeitFehlerhäufigkeitBuffer GrößeUnterstützte logischeBlocklängeVerwendbares Diskformat

Enhanced IDEIBM PC-AT oder kompatibleständige Datentransferrate = maximal 4800Kbytes/sim Mittel 75 ms (Random)125,000 Stunden Einschaltdauer (bei 10% Zugriff)128 Kbytes2,048, bytes/block (Mode 1 & Mode 2 Form 1)2,340, 2,336 bytes/block (Mode 2)2,324 bytes/block (Mode 2 Form 2)2,352 bytes/block (CD-DA)CD-DA, CD-ROM, CD-ROM XA-READY, Photo-CD CD-Plus/CD-Extra, CD-RW

AUDIO SPEZIFIKATIONEN

Frequenzbereich	20 Hz - 20kHz ±3 dB
Dynamik Bereich	80 dB
S/N Verhältnis	85 dB
Klirrfaktor	0,05% bei 1 kHz
Kanaltrennung	75 dB bei 1 kHz
Kopfhörersignalpegel	0,60 Vss (33 Ohm)
Ausgangssignalpegel	0,60 Vss ± 10% (47 KOhm)
Ausgangssteckverbindung	4 pol Buchse (auf der Rückseite)
Kopfhörerstecker	3,5 mm Klinkenstecker (Vorderseite)

UMGEBUNGSTEMPERATUR

Temperatur

5 - 45 °C

STROMVERSORGUNG

12 V ± 5%Restwelligkeit < 100m Vss5 V ± 5%Restwelligkeit < 100m Vss

0.7A (maximal)1.2A (maximal)

UNITÉ LECTEUR DE DISQUE CD-ROM
