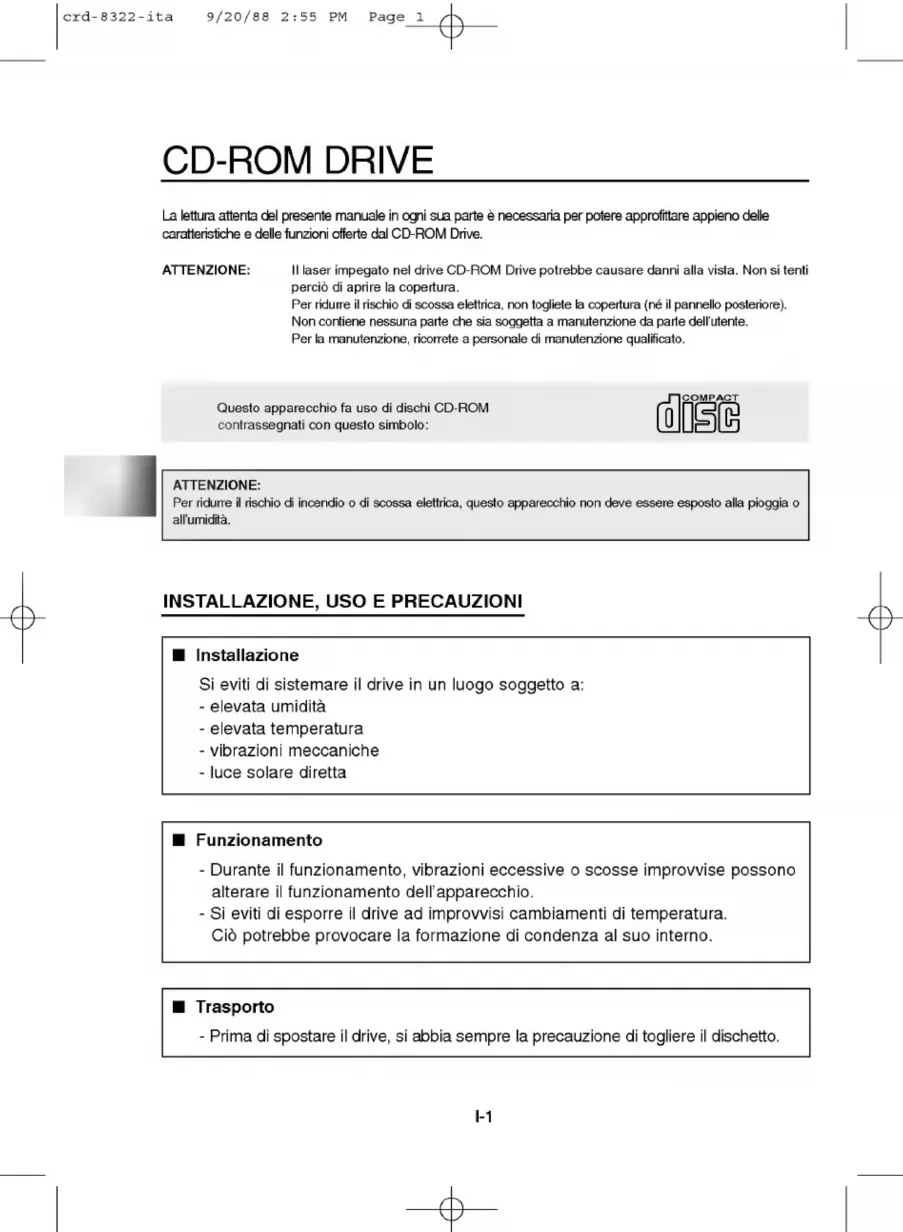

MANUALE UTENTE CRD8322B LG

lettura attenta del presente manuale

ogni sua parte necessaria per potere approfittare appieno delle caratteristiche

delle funzioni offerte dal CD-ROM Drive. ATTENZIONE:IllaserimpegatoneldriveCD-ROMDrivepotrebbecausaredanniallavista.Nonsitenti percio diaprirelacopertura.Perridurreilrischiodiscossaelettrica,nontoglietelacopertura(neilpannelloposteriore).Noncontienenessunapartechesiasoggettaamanutenzionedapartedell'utente.Perlamanutenzione,ricorreteapersonaledimanutenzionequalificato. INSTALLAZIONE, USOEPRECAUZIONIInstallazioneSievitidisistemareildriveinun luogo soggetto a:-elevata umidita -elevata temperatura -vibrazionimeccaniche-lucesolaredirettaFunzionamento-Duranteil funzionamento, vibrazionieccessiveoscosse improvvise possono alterareilfunzionamento dell'apparecchio. -Sievitidi esporre ildrivead improvvisi cambiamentidi temperatura. Cio potrebbe provocare laformazionedicondenzaalsuointerno. Trasporto -Primadi spostare drive, siabbia sempre precauzione togliere ildischetto.crd-8322-ita 9/20/88 2:55PMPage1I-2 CARATTERISTICHE CARATTERISTICHE InterfacciaE-IDE Tempo diaccessomedio75ms Compatibile conPCmultimedia Supporto multisessioneCDPhoto Larghezza dibandaCPU piccola (spec. MPC) Sistemaditrasferimentodati 32x-speed Sistema intelligente dibufferizzazionedeidati Supporto audioadaltafedeltaCaricamentoda tray[vassoio] senzasistema caddy[carrello] Progettazione specifica peril montaggio interno Supporto per l'Espulsione Emergenza Semplice supporto dicomandoa pulsante perilCDaudio REQUISITI DEL SISTEMA PCIBMo compatibile coni seguenti componenti disistema:486SX compatibile IBMo quanto indicatosopraunminimodi640Kdimemoriaundriveper floppy disk (da 3,5 pollici) versioneMS-DOS3.1o superiore Accessori forniti: NomeManualeUtenteDischettoperl'InstallazioneCavoAudioSchedadiComandoIDECavodiInterfaccia Quantita (Optional) (Optional) crd-8322-ita 9/20/88 2:55

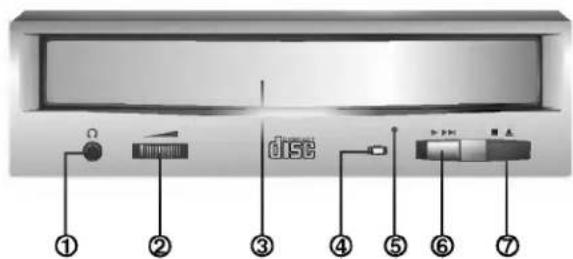

FUNZIONAMENTO DEL COMANDI PANNELLOFRONTALE1Uscitacuffia jack 3,5mm peril monitoraggio del segnale audio.2Comandodi Regolazione delVolumedellaCuffia. Regolazione dellivellosonorodellacuffia.3CassettodelDischettoPuoriceverenelsuo tray undischettoCD-ROM.4 Segnale Occupato segnale Occupato siaccendedurantel'inizializzazioneedurantele operazioni diletturadeidati.5Foroper l'Espulsione Emergenza Per l'espulsione manualedel cassetto, siinseriscaun'asticciolain questo punto. 6Pulsante Play/Skip [Riproduzione/Salta] Quando ilCDAudiosi trova nelCassettodei Dischetti, l'attivazionedi questo comando permettera diavviarela riproduzione delCDAudiodalla prima pista poi. SeilCDAudio sta riproducendo, l'attivazionedi questo comandofaraavanzarela riproduzione alla pista successivadelCDAudio.7Pulsante Open/Close/Stop [Aperto/Chiuso/Stop] Questo pulsante dovraessere premuto per ottenere l'apertura olachiusuradel tray delCD.Il pulsante funzionasolamente quando ildrivericeve corrente. SeilCDAudio sta riproducendo, lo si puo fermare premendo questo pulsante. COMPACT

Page 3I-4 PANNELLO POSTERIORE 1ConnettoreUscitaAudio Digitale Sitrattadiunconnettoreperuscitaaudio digitale odiunconnettorediuscitaVideoCD.Si puo collegare taleconnettorealsistemaaudio digitale oallaschedaVideoCD.2Connettoredell'UscitaAudioIlConnettoredell'UscitaAudioe collegato conlaschedasonora.3CavallottoMaster/Slave/CSEL (Mastro/Schiavo/CSEL) Questi trecavallottivengonousatiper impostare ilDriveCD-ROMcome "Master", "Slave", oppure"CSEL".Sivedalasezione "INSTALLAZIONEDELL'HARDWARE"4Connettored'Interfaccia. Questo connettorea40 pin siusapertrasferiree gestire segnali frailDriveCD-ROMeil proprio PC.Si colleghi ilcavoIDEa40 pin delPCataleconnettore.SesifausodellaschedaIDE secondaria, colleghi taleconnettoreallaschedaIDEsecondariausandounaltrocavoIDEa40 pin. 5Connettoreperl'allacciamentoelettricoSi colleghi questo connettoreuncavoelettrico proveniente dal computer. Figura 2.PannelloPosteriore DIGITAL ANALOG INTERFACE POWER DRC

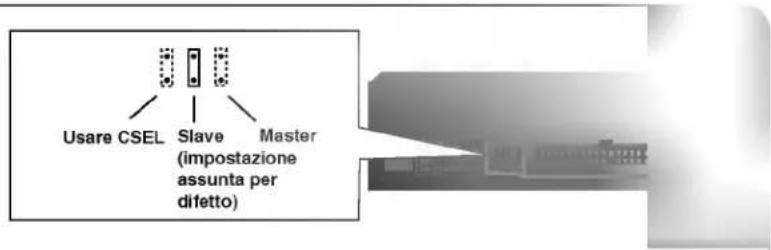

Page 4I-5 INSTALLAZIONE DELL'HARDWARE presente sezionecontieneistruzionisulmododiinstallareildriveCD-ROMnel computer. IMPOSTAZIONE DEL CAVALLOTTO MASTER/SLAVE *SulretrodelDriveCD-ROMtroveretetrecavallotti. Questi cavallottiservonoper impostare ilDriveCD-ROMsu "CSEL", "MASTER"oppure"SLAVE". Quando vienetoltouncavallottocortocircuitante [shorting] nella posizione "CS" (CSEL), dispositivo usaperlasua configurazione della posizione dicavallotto"MA" (Master) oppure"SL" (Slave). Quando siinserisceilcavallotto "CS", l'apparecchio fausodel segnale diinterfacciahostCSELperlasua configurazione. Icavallottidi configurazione dell'apparecchio dovrannoessereaccessibilidalretrodeldrive.ATTENZIONE:Perevitare danneggiamenti aldrive CD-ROM, computer eai dispositivi periferici, sistacchilacorrente prima dell'installazionedeldrive. Figura

Cavallottodi Configurazione dell'Apparecchio Usare CSEL Slave (impostazioneassunta per difetto) Master crd-8322-ita 9/20/88 2:56

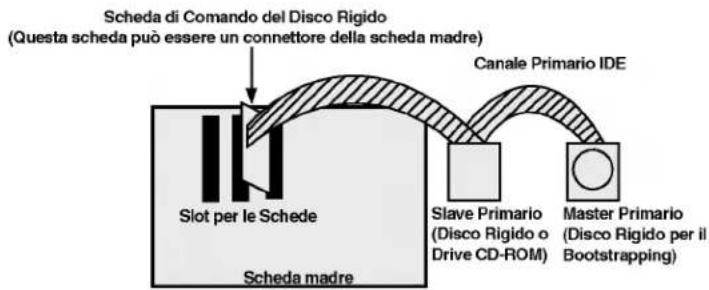

CONTROLLORE IDE PRIMARIO maggior parte deiPCfornisconounconnettoreIDE per supporto didue dispositivi (uno per ildisco rigido, l'altro per ildisco rigido per ilDrive CD-ROM). TaleconnettoreIDEsitrovaosullaschedamadreo suunaschedadicomando. Questo

ilconnettoreIDE primario. questo caso,ildrivedeldisco rigido checontieneilsistema operativo per bootstrapping [introduzione diuna sequenza chiamata] dovra essere impostato inmodo Master, eilDriveCD-ROM dovra essere impostato inmodoSlave.SchedadiComandodelDiscoRigido(Questaschedapuoessereun connettore dellascheda madre)Canale PrimarioIDESlavePrimario(Disco RigidooDriveCD-ROM)MasterPrimario(DiscoRigido per ilBootstrapping)Slot per leSchedeSchedamadre Figura 4.Una possibile configurazione disistema crd-8322-ita 9/20/88 2:56

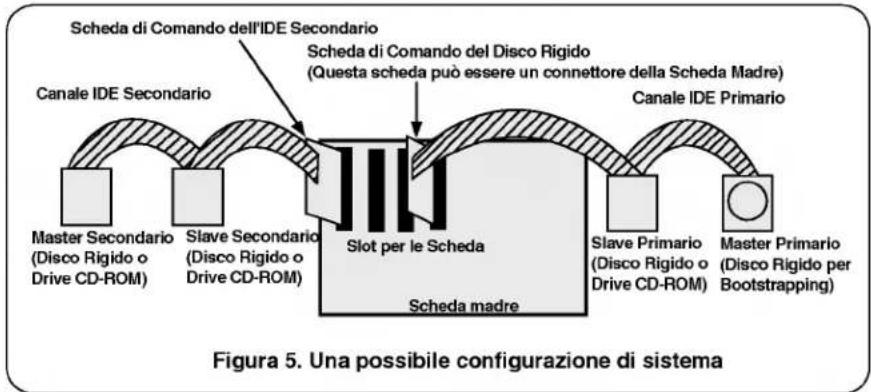

CONTROLLORE IDE SECONDARIO *SeilPCdell'utente possiede unulteriorecontrolloreIDEsecondarionellaschedamadre oppure inunoslotdel sistema, ancheciascun dispositivo IDE collegato alcontrolloreIDEsecondario dovra essere impostato inmodoMasteroSlave.In questo caso,ilsistemadell'utente puo supportare finoa quattro dispositivi: Master Primario, Slave Primario, MasterSecondarioeSlaveSecondario.*IlMasterPrimario dovra essereildisco rigido checontieneilsistema operativo per bootstrapping. Infine, ilDriveCD-ROM potra essereSlave primario, MasterSecondario oppure Slave Secondario, potra essere impostato configurando ilcavallottosulretrodelDriveCD-ROM.SeilDriveCD-ROM

collegatoo alla porta secondariacome slave, dispositivo master (disco rigido ounaltroCD-ROM IDE) dovra essere presente quella porta. SchedadiComandodell'IDESecondarioSchedadiComandodelDiscoRigido(Questaschedapuo essere

Page 7I-8 MONTAGGIO DEL DRIVE CD-ROM Spegnere estaccare dalla corrente

dispositivi pereferici

esso collegati. Togliere

copertura dal computer. Togliere

uno slot non utilizzato meta altezza. Inserire

drive CD-ROM nello slot meta altezza, fermare

drive con viti staffe. Inserire, premendo con forza,

connettore del cavo dell'alimentazione elettrica nel connettore corrente. Figura Togliere ilDrivedel Floppy DiskelaPiastradi Soppressione Figura Montaggio deoDriveConnettoreperl'alimentazionedi corrente (cavo con connettore

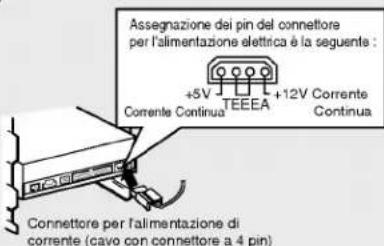

pin) Figura Collegamento delcavodiAimentazionediCorrente.TEEEA Assegnazione dei pin del connettore perl'alimentazioneelettricaela seguente

CAVO AUDIO Collegare ilCavoIDEa40 pin alretrodelDriveCD-ROM.Cisiassicuriche l'estremita rossadelCavoIDEsia collegata alPin1delDriveCD-ROM.Sesidesidera collegare alDriveCD-ROMun apparecchio audio oppure unaschedasonora,siusiuncavoaudio per collegare ildriveal dispositivo sonoro.Nota: Questo lettorediCD-ROM puo essereusatoin posizione verticale.?Perusareillettorein posizione verticale, aprire ilcaricatoreemettereildiscofraitre ganci. ?Nonsi puo usareinverticaleundiscoda8cm.Nontoccareillatononetichettatodeldischetto.Pin Connettoredell'interfacciaCavoIDE Figura Collegamento delCavoIDEalConnettorediInterfaccia. Figura Collegamento

CavoAudioalConnettoredell'UscitaAudio Canale Sinistro Terra Terra Canale Destro

Assegnazione dei pin del cavo audio

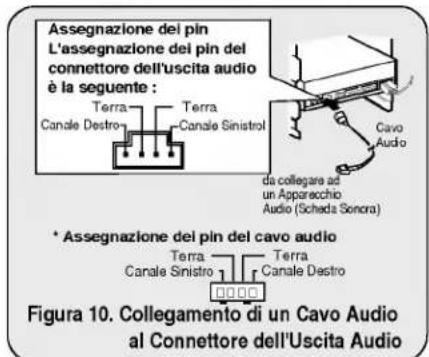

Apparecchio Audio (Scheda Sonora) Cavo Audio Canale Sinistrol TerraTerra Canale Destro Assegnazione dei pin L'assegnazione dei pin del connettore dell'uscita audio

PROCEDIMENTO SET-UP [PREDISPOSIZIONE] IlprogrammaINSTALL svolge seguenti funzioni:*Permetteall'utentediselezionareildiskdrivedidestinazioneincuisaranno impostati ifiledeldriverdel dispositivo CD-ROMDrive.*Amenochenonsiamodificato dall'utente, ilprogrammaINSTALLcercaildiscodestinazioneperla directory (\CDROM),

senonla trova, creala directory (\CDROM). Copia ilfiledel driverdel dispositivo CD-ROMDrivedinome "GSCDROM.SYS", ilfileMicrosoftdiEstensioneCD-ROMdinome "MSCDEX.EXE", eifile utility nella directory specificata. *ModificailfileCONFIG.SYSdell'utente aggiungendo nell'elencola posizione eilnomedeldriverdel dispositivo. *ModificailfileAUTOEXEC.BATdell'utenteinmanerachecarichiMSCDEX.*Terminale operazioni erestituisceilcomandoall'utente ELENCO DEI FILE

Page 10I-11 ESECUZIONE DEL PROGRAMMA INSTALL (Versione MS-DOS) 1.Inserireildischettodiinstallazionedeldriverdel dispostivo CD-ROMDriveneldrive appropriato. 2.Attivareildrivedei floppy disk digitando A:oppureB:secondoilcaso,surichiestadelDOS.3. Digitare parola INSTALLepremere "ENTER(INVIO)" 4.IlprogrammaINSTALLcominceraacaricare.Allafine dell'operazione, l'identificativodelprogrammaINSTALL apparira sulloschermo.5. Seguire leistruzioniche appariranno sulloschermo.6.Sesi specificheranno leinformazionisulpercorsodurante l'installazione, ilprogrammadiinstallazione copiera ilfiledel driverdel dipositivo CD-ROMDrivedenominato "GSCDROM.SYS", ilfileMicrosoftdiEstensioneCD-ROMdenominato"MSCDEX.EXE"eifile utility nella directory specificata, emodificheraautomaticamenteifile CONFIG.SYS, AUTOEXEC.BAT.7.Adinstallazione ultimata, l'utentedovrarifareil bootstrapping del proprio PC. OPZIONI MSCDEX.EXE DEL PROGRAMMA

ESTENSIONE CD-ROM Sono queste diverse opzioni chedevonoessere impostate perilprogrammaMicrosoftdiEstensioneCD.Tali opzioni sonodescritte qui seguito: PARAMETRODESCRIZONE /D(Nome del Dispositivo) /L:(Nome del Dispositivo) /M: (Valore) /VDiceaMSCDEX.EXEilnomedel driverdel dispositivo (deve esserelo stesso quello usato nell'espressione "D:"della riga "DEVICE="delfile CONFIG.SYS). DiceaMSCDEX.EXEdiusarelamemoriaespansa.IndicalaletteradrivedaassegnarealdriverCD-ROM.DiceaMSCDEX.EXE quanta memoriadeveessere assegnata caching [memoria nascosta]. Ilvalore usato perdifettoe10 (che rappresenta 10kilobyte). Forniscestatistiched'usodella memoria, come quanta memoriae usata dai buffer, daidatiresidentiedalcodiceresidente. crd-8322-ita 9/20/88 2:56

InstallareilCDROMdrivenel computer seguendo leistruzionidelmanuale. Accendereil computer. DurantelafasediavviamentodiWindows '95, automaticamente potrebbe identificareilCD-ROMecaricareil driver, altrimenti procedere conleistruzioni. QuandosieteentratiinWindows'95fareclicksul pulsante start, quindi quello configurazione (Setting). Fareclicksul pannello dicontrolloe quindi doppio clicksull'icona Aggiungere NuovoHardware. Seguire leistruzionidelsoftwareedefinireildriver generico. RICERCADEGLIERRORI QuandoilDriveCD-ROMnonfunzionaconildrivedeldisco Rigido nelcalale primario IDEI/O: (SOLUZIONE)

Siverifichi l'impostazione deiCavallottiMater/SlavedelDriveCD-ROM. Siverifichichel'Interfacciadel proprio disco rigido siadel tipo IDE. Siverifichi l'impostazione deiCavallottiMaster/Slavedel proprio disco rigido. Alcunidischi rigidi del tipo IDEvecchiaversioneeranoperlo piu impostati inmodoMaster Only (Solo Master). Intal caso, contattareil proprio fornitoredeldisco rigido ecambiare l'impostazione deicavallottideldisco rigido inmodoMaster. SeilDriveCD-ROMnonfunzionainnessunodeimodi sovradescritti, enecessarialaschedaIDEsecondaria.SelaschedaIDEsecondariaein uso, saranecessario impostare ilDriveCD-ROMinmodoMaster. QuandoillettorediCD-ROMnoninstallaOS/2 Warp. (SOLUZIONE)

Selezionare"NONLISTEDIDECD" (Letteri IDEnonin elenco). ATTENZIONE: Sesidesidera aggiungere riga delcomandoWINoDOSSHELLin AUTOEXEC.BAT, ci siassicurichela riga delcomandoMSCDEX.EXE appaia prima della riga delcomandoWINoppureDOSSHELL. crd-8322-ita 9/20/88 2:56

POTENZA NOTA:Lesuddette specifiche possonovariaresenza preavviso acausadei miglioramenti apportati almateriale. Temperatura 5-45°C12V+5%Ondulazione<100m Vpp 0.7A (Massimo) 5V+5%Ondulazione<100m Vpp 1.2A (Massimo) Risposta Frequenza 20Hz-20kHz+3dBGammadinamica80dB Rapporto S/N85dBTHD0.05%a1KHz Separazione deiCanali75dBa1KHzLivelloCuffia0.60Vrms (33Ω) LivelloUscitaLinea0.60Vrms 10% (47kΩ) JackUscitaLineaTerminalea4 pin (Rear) JackCuffiaø3.5mm (Davanti) InterfacciaE-IDE Systema supportato IBMPC-ATo Compatibile VelocitaditrasferimentoVelocitaditrasferimentodati sostenuta =Massimo4800 Kbyte/sec Tempo diaccessoMediadi75ms (Random) MTBF 125,000 OrediAccensione (Ciclo diservizio 10%) Dimensionedelbuffer128 Kbyte Logico supportato Lunghezza delBlocco 2,048 byte/blocco (Mode 1&Mode2Form
