Caractéristiques techniques	Commutateur QNAP QSWM2116P2T2S, 16 ports 10GbE SFP+, 2 ports 10GbE RJ45, 2 ports 2.5GbE RJ45
Utilisation	Idéal pour les réseaux d'entreprise, les environnements de stockage et les applications nécessitant une bande passante élevée.
Maintenance et réparation	Pas de maintenance requise, mise à jour du firmware via l'interface web.
Sécurité	Support des VLAN, contrôle d'accès basé sur les ports, protection contre les tempêtes de broadcast.
Informations générales	Garantie limitée de 2 ans, dimensions compactes pour un montage en rack, faible consommation d'énergie.

FOIRE AUX QUESTIONS - QSWM2116P2T2S QNAP

Comment réinitialiser le QNAP QSWM2116P2T2S aux paramètres d'usine ?

Pour réinitialiser le commutateur, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Comment configurer les ports PoE sur le QSWM2116P2T2S ?

Les ports PoE sont configurés automatiquement. Assurez-vous que les appareils compatibles PoE sont correctement connectés aux ports appropriés pour qu'ils reçoivent l'alimentation.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez également de changer de câble d'alimentation ou de port électrique.

Comment accéder à l'interface de gestion du QNAP QSWM2116P2T2S ?

Connectez un câble Ethernet à l'un des ports du commutateur et accédez à l'interface via un navigateur en entrant l'adresse IP par défaut, qui est généralement 192.168.1.1.

Le QSWM2116P2T2S supporte-t-il la gestion à distance ?

Oui, le commutateur prend en charge la gestion à distance via l'interface Web. Assurez-vous que votre réseau est configuré pour permettre l'accès à distance.

Comment résoudre les problèmes de connexion sur le QSWM2116P2T2S ?

Vérifiez tous les câbles Ethernet, assurez-vous qu'ils sont correctement connectés et fonctionnels. Testez également avec d'autres appareils pour identifier si le problème vient du commutateur ou de l'appareil connecté.

Le QSWM2116P2T2S supporte-t-il le VLAN ?

Oui, le commutateur prend en charge la configuration des VLANs pour segmenter le réseau. Vous pouvez configurer les VLANs via l'interface de gestion.

Comment mettre à jour le firmware du QNAP QSWM2116P2T2S ?

Accédez à l'interface de gestion, allez dans le menu 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer la dernière version du firmware.

MODE D'EMPLOI QSWM2116P2T2S QNAP

Guide de l’utilisateur Version du document: 1 16/10/2023Table des matières

2. Présentation produit

• À propos de QSW-M2116P-2T2S p. 5
• Spécications matérielles p. 5
• Contenu de la boîte p. 6
• Composants p. 6

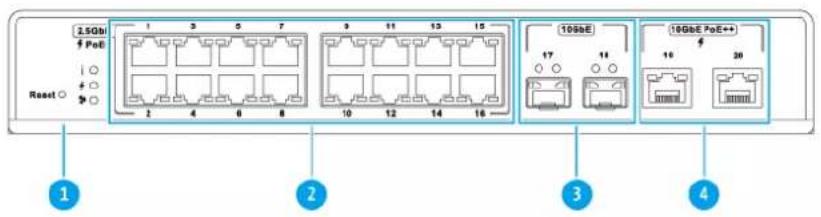

• Panneau avant p. 7
• Panneau arrière p. 7

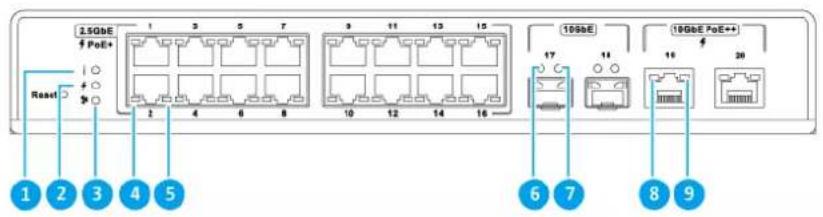

• LED du panneau avant p. 8

3. Installation et accès

• Conguration requise pour l’installation p. 9
• Congurer le commutateur p. 9
• Fixer les pieds en caoutchouc p. 9
• Installation des poignées p. 11
• Connecter le commutateur à un ordinateur ou au réseau p. 13
• Connecter le commutateur à un ordinateur p. 13
• Connecter le commutateur à un réseau p. 14
• Accès au commutateur p. 14
• Accéder au commutateur à l’aide d’un navigateur p. 14
• Accéder au commutateur à l’aide de Qnder Pro p. 15

4. Opérations de base

6. Assistance et autres ressources

Emballage d'origine Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage. QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié. Défauts matériels Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Information sur la sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’eectuer toute opération. Instructions générales

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil.

• Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Alimentation

• An de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d’alimentation à une prise électrique correctement mise à la terre.

• Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Pile système

• Ce produit contient une pile bouton.

• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.

• Tenez les piles hors de la portée des enfants. Guide de l’utilisateur du QSW-M2116P-2T2S Informations importantes 3• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie. Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation.

Composants en mouvement : Tenez les parties de votre corps à l’écart des autres composants en mouvement.

• L’appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants. Guide de l’utilisateur du QSW-M2116P-2T2S Informations importantes 42. Présentation produit Ce chapitre fournit des informations de base sur le commutateur QNAP QSW-M2116P-2T2S. À propos de QSW-M2116P-2T2S Le QNAP QSW-M2116P-2T2S est un commutateur géré conçu spéciquement pour les réseaux PoE. Avec seize ports PoE+ 2,5 GbE et deux ports PoE++ 10 GbE, ce commutateur est capable de fournir une connectivité à la fois haut débit et haute puissance. Le commutateur dispose d'une réserve de puissance totale de 280 watts et comprend deux ports SFP+ 10 GbE supplémentaires pour étendre facilement le réseau. L’interface web QSS permet aux utilisateurs et aux administrateurs informatiques de gérer facilement les fonctions réseau de couche 2 et les paramètres PoE. Spécications matérielles Conseil Les spécications des modèles sont susceptibles d’être modiées sans préavis. Pour consulter les dernières spécications, rendez-vous sur https://www.qnap.com. Composant QSW-M2116P-2T2S Processeur Processeur Micropuce VSC7448-02 Chipset Mémoire 4 Go Interfaces réseau • 16 x ports 2,5G/1G RJ45

• 2 x ports 10G/5G/1G SFP+

• 2 x ports 10G/5G/1G BASE-T RJ45 Interfaces de gestion 1 x port de gestion 1 GbE Prise en charge du PoE 802.3af (PoE) Ports 1 à 16 Remarque Les ports prennent en charge la norme PoE IEEE 802.3af-2003 et délivrent une alimentation CC jusqu’à 15,4 W. 802.3at (PoE+) Ports 1 à 16 Remarque Les ports prennent en charge la norme PoE IEEE 802.3at-2009 et délivrent une alimentation CC jusqu’à 30 W. 802.3bt (PoE++) Ports 19 et 20 Remarque Les ports prennent en charge la norme PoE IEEE 802.3bt-2018 et délivrent une alimentation CC jusqu’à 90 W. Guide de l’utilisateur du QSW-M2116P-2T2S Présentation produit 5Composant QSW-M2116P-2T2S Puissance maximale du port PoE • Ports 1 à 16 : Jusqu’à 30 W

• Ports 19 et 20 : Jusqu’à 90 W Bilan de puissance total PoE 280 W Interface Boutons Réinitialisation du commutateur LED Système • État

• Ventilateur Ports • Liaison

• PoE Dimensions Facteur de forme 1U, montée en rack Dimensions (H x L x P) 43,5 x 285 x 234,8 mm (1,71 x 11,22 x 9,24 pouces) Poids net 2,08 kg (4,59 livres) Autres Bloc d'alimentation 100 - 240 V, 50/60 Hz Consommation maximale d'énergie 350 W Ventilateurs Système : 2 x ventilateurs PWM à double roulement à billes Température de fonctionnement 0˚C à 40˚C (32˚F à 104˚F) Humidité relative • Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F) Emplacement de sécurité Emplacement de sécurité Kensington Contenu de la boîte Élément Quantité

Câble d'alimentation 1 Équerres de rail 2 Vis pour les équerres de rail 6 Pieds en caoutchouc 4 Guide d'installation rapide (QIG) 1 Composants Guide de l’utilisateur du QSW-M2116P-2T2S Présentation produit 6Panneau avant N° Composant N° Composant 1 Bouton Réinitialiser 3 Ports Ethernet 10 Gigabit SFP+ 2 • Ports 2,5 Gigabit (RJ45) 802.3af PoE/ 802.3at PoE+ 4 Ports PoE++ 10 Gigabit (RJ45) 802.3bt Panneau arrière N° Composant N° Composant 1 Entrée d’alimentation 3 Emplacement de sécurité Kensington 2 Port de gestion - - Guide de l’utilisateur du QSW-M2116P-2T2S Présentation produit 7LED du panneau avant N° Composant N° Composant 1 LED d’état du système 6 LED de vitesse 10G SFP+ 10 Gigabit 2 LED de PoE 7 LED de vitesse 1G SFP+ 10 Gigabit 3 LED du ventilateur 8 LED de liaison RJ45 2,5 Gigabit 4 LED de liaison Ethernet 2,5 Gigabit (SFP+) 9 LED de PoE++ 2,5 Gigabit RJ45 5 LED de PoE Ethernet 2,5 Gigabit (SFP+) - - Guide de l’utilisateur du QSW-M2116P-2T2S Présentation produit 83. Installation et accès Ce chapitre décrit les étapes d'installation matérielle et d'accès au commutateur spéciques. Conguration requise pour l’installation Catégorie Élément Environnement • Température ambiante : 0˚C à 40˚C (32˚F à 104˚F)

• Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques

• Libre de tout objet pouvant obstruer la ventilation de l’appareil ou appliquer une pression sur l’appareil ou sur le cordon d’alimentation Matériel et périphériques • Ordinateur ou NAS

• Câble réseau Outils • Tournevis Phillips n°1 ou 2

• Tournevis à tête plate

• Bracelet anti-statique Congurer le commutateur

1. Placez votre commutateur dans un environnement qui répond aux exigences dénies.

Pour plus de détails, voir Conguration requise pour l’installation.

2. Mettez le commutateur sous tension.

3. Connecter le commutateur à un ordinateur ou au réseau.

Pour plus de détails, voir Connecter le commutateur à un ordinateur ou au réseau.

4. Connectez-vous à QSS.

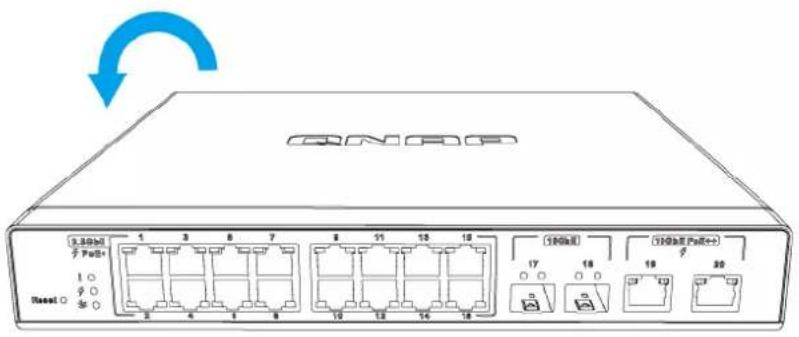

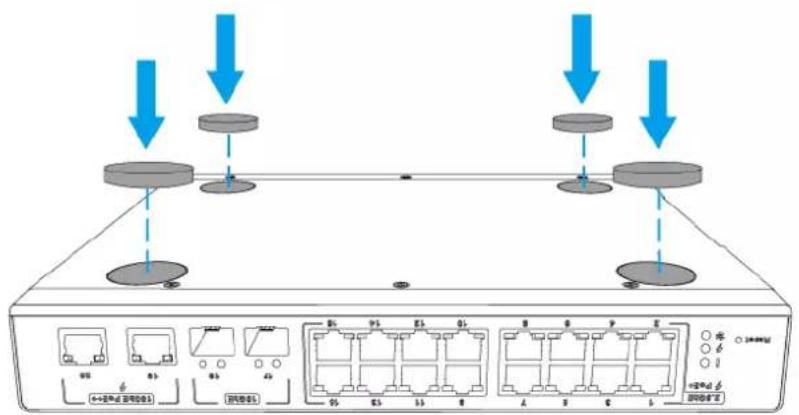

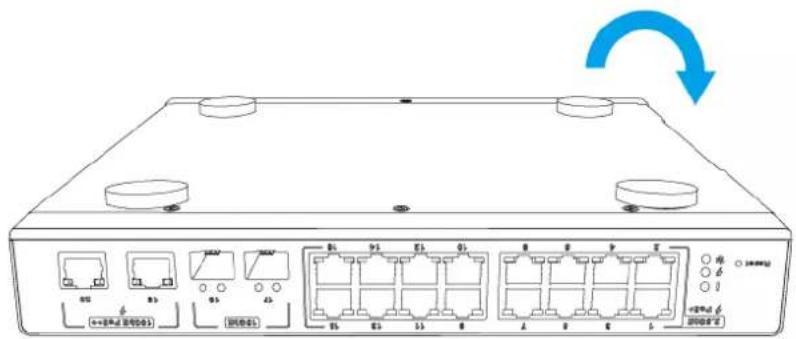

Fixer les pieds en caoutchouc

1. Éteignez l’appareil.

2. Débranchez le cordon d'alimentation de la prise secteur.

3. Débranchez tous les câbles et les appareils externes.

4. Retournez l’appareil.

Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 95. Fixez les pieds en caoutchouc. a. Retirez le lm protecteur des pieds en caoutchouc. b. Fixez les pieds en caoutchouc. c. Placez l’appareil dans sa position verticale normale. Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 106. Branchez tous les câbles et accessoires externes.

7. Branchez le cordon d'alimentation à la prise électrique.

8. Allumez l'appareil.

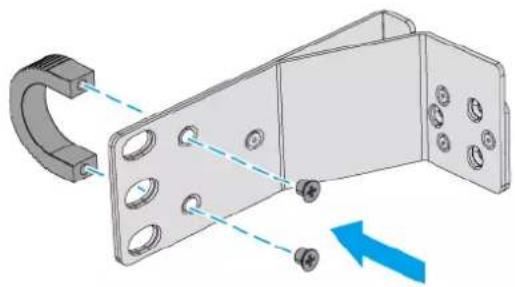

Installation des poignées L'installation des poignées vous permet d'avoir une meilleure prise et de sécuriser l’appareil sur un rack.

1. Éteignez l’appareil.

2. Débranchez le cordon d’alimentation de la prise secteur.

3. Débranchez tous les câbles et les appareils externes.

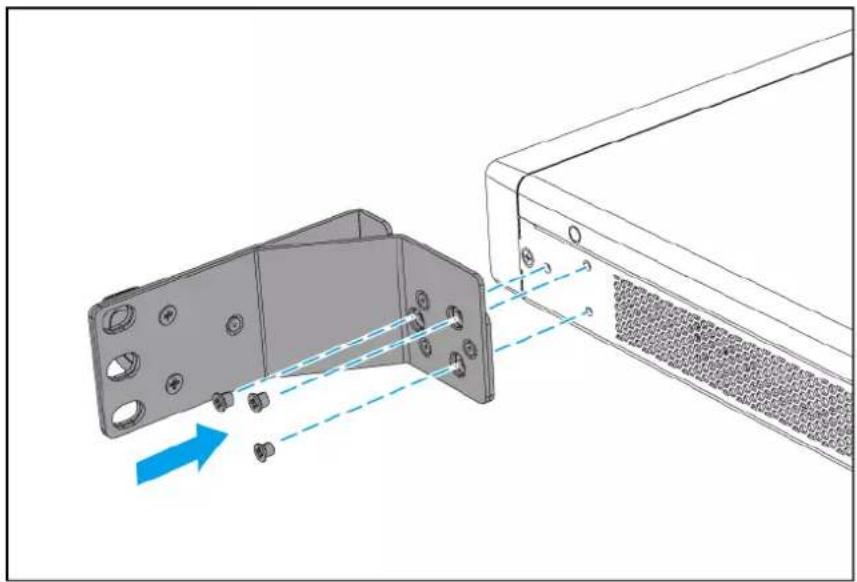

4. Installez une poignée sur un support en équerre.

a. Alignez les ouvertures sur la poignée avec les deux trous de vis ronds sur le support en équerre. b. Alignez les vis pour xer la poignée sur le support en équerre. Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 115. Installez le support en équerre sur l’appareil. a. Alignez les trous sur le support en équerre avec les trous sur le châssis. Remarque Assurez-vous que la poignée est orientée dans la même direction que le panneau avant. b. Installez les vis pour xer le support en équerre au châssis.

6. Installez une deuxième poignée de l'autre côté du châssis.

7. Branchez tous les câbles et accessoires externes.

8. Branchez le cordon d’alimentation à la prise électrique.

9. Allumez l'appareil.

Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 12Connecter le commutateur à un ordinateur ou au réseau Vous pouvez connecter le commutateur à un ordinateur ou au réseau local. Pour des détails, consultez les rubriques suivantes :

• Connecter le commutateur à un ordinateur

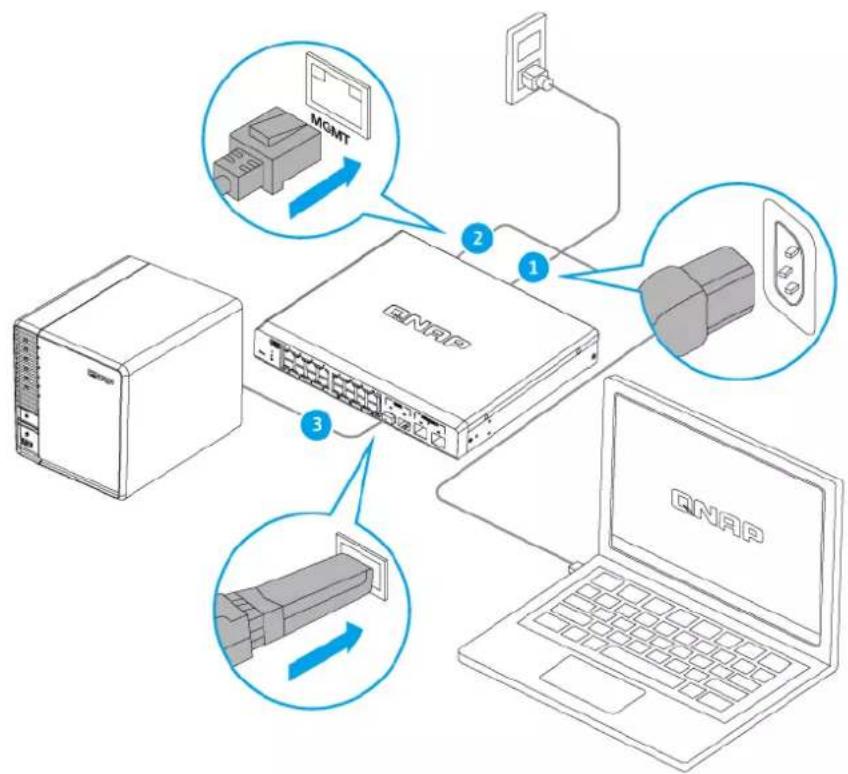

• Connecter le commutateur à un réseau Connecter le commutateur à un ordinateur Connecter le commutateur à un NAS QNAP vous permet d’étendre la capacité de stockage et de sauvegarder les données sur un autre NAS via les connexions de câble réseau vers le port de gestion sur le commutateur. Cependant, vous devez connecter le commutateur à un ordinateur pour congurer les paramètres.

1. Mettez le commutateur sous tension.

2. Connectez le commutateur à un ordinateur.

a. Connectez un câble réseau au port de gestion ou à un port PoE sur le commutateur. b. Connectez le câble réseau à un port réseau Gigabit de l'ordinateur. c. Facultatif : Connectez le commutateur au NAS.

3. Vériez que l’ordinateur reconnaisse le commutateur.

a. Ouvrez Qnder Pro sur l'ordinateur hôte. Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 13Remarque Pour télécharger Qnder Pro, allez à l’adresse https://www.qnap.com/utilities. b. Localisez le commutateur dans la liste. Connecter le commutateur à un réseau Vous pouvez connecter le commutateur au réseau local via le port de gestion ou un port PoE.

1. Mettez le commutateur sous tension.

2. Connectez le commutateur à votre réseau local à l’aide du port de gestion ou d’un port PoE.

3. Exécutez Qnder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque Pour télécharger Qnder Pro, allez à l’adresse https://www.qnap.com/utilities.

4. Localisez le commutateur dans la liste et puis double-cliquez sur son nom ou adresse IP.

L'écran de connexion QSS apparaît.

5. Entrez vos informations de connexion QSS.

6. Cliquez sur Connexion.

Accès au commutateur Méthode Description Conguration requise Navigateur web Vous pouvez accéder au commutateur à l'aide de n'importe quel ordinateur du même réseau si vous disposez des informations suivantes :

• Nom du commutateur (exemple : http:// example123/) ou adresse IP

• Identiants de connexion d'un compte utilisateur valide Pour plus de détails, consultez Accéder au commutateur à l’aide d’un navigateur.

• Ordinateur connecté au même réseau que le commutateur

• Navigateur web Qnder Pro Qnder Pro est un utilitaire de bureau qui vous permet de localiser et d'accéder aux appareils QNAP sur un réseau spécique. L'utilitaire prend en charge Windows, macOS, Linux et Chrome OS. Pour plus de détails, consultez Accéder au commutateur à l’aide de Qnder Pro.

• Ordinateur connecté au même réseau que le commutateur

• Qnder Pro Accéder au commutateur à l’aide d’un navigateur Vous pouvez accéder au commutateur à l’aide d’un ordinateur sur le réseau si vous connaissez son adresse IP et les informations de connexion d’un compte d'utilisateur valide. Par défaut, les commutateurs QNAP prennent en charge la conguration du client DHCP pour l’attribution d'IP. S’il est connecté à un réseau, le commutateur obtient automatiquement une adresse IP d’un serveur DHCP. Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 14Remarque

• Si vous ne connaissez pas l’adresse IP du commutateur, vous pouvez le localiser en utilisant Qnder Pro.

• Si le commutateur n’est pas connecté à un réseau compatible DHCP, vous pouvez accéder à l’interface Web du commutateur en modiant l’adresse IP de l’ordinateur sur

• L’adresse IP par défaut du commutateur est 169.254.100.101.

1. Vériez que votre ordinateur est connecté au même réseau que le commutateur.

2. Ouvrez un navigateur web sur votre ordinateur.

3. Tapez l'adresse IP du commutateur dans la barre d'adresse.

La page de connexion de QSS apparaît.

4. Spéciez le nom d'utilisateur et le mot de passe.

Nom d'utilisateur par défaut Mot de passe par défaut admin L'adresse MAC de l'image du commutateur en omettant la ponctuation et en mettant en majuscule les lettres. Conseil Par exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, le mot de passe par défaut est 000A0B0C0001. Remarque

• Vous pouvez trouver l’adresse MAC de l’appareil avec Qnder Pro ou jointe à une étiquette sur l’appareil listé comme MAC.

• Vous êtes invité à changer de mot de passe dès qu'il se sera connecté pour la première fois.

• Pour des raisons de sécurité, QNAP recommande fortement de modier le mot de passe après la première connexion.

5. Cliquez sur Se connecter.

Le bureau QSS apparaît. Important Une fois le commutateur conguré, assurez-vous de modier l’adresse IP de l’ordinateur sur la conguration d’origine. Accéder au commutateur à l’aide de Qnder Pro

1. Installez Qnder Pro sur un ordinateur qui est connecté au même réseau que le commutateur.

Conseil Pour télécharger Qnder Pro, allez à l’adresse https://www.qnap.com/en/utilities. Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 152. Ouvrez Qnder Pro. Qnder Pro recherche automatiquement tous les appareils QNAP sur le réseau.

3. Localisez le commutateur dans la liste, puis double-cliquez sur son nom ou adresse IP.

L'écran de connexion de QSS s’ouvre dans le navigateur web par défaut.

4. Spéciez le nom d'utilisateur et le mot de passe.

Nom d'utilisateur par défaut Mot de passe par défaut admin L'adresse MAC de l'image du commutateur en omettant la ponctuation et en mettant en majuscule les lettres. Conseil Par exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, le mot de passe par défaut est 000A0B0C0001. Remarque

• Vous pouvez trouver l’adresse MAC de l’appareil avec Qnder Pro ou jointe à une étiquette sur l’appareil listé comme MAC.

• Vous êtes invité à changer de mot de passe dès qu'il se sera connecté pour la première fois.

• Pour des raisons de sécurité, QNAP recommande fortement de modier le mot de passe après la première connexion.

5. Cliquez sur Se connecter.

Le bureau QSS apparaît. Guide de l’utilisateur du QSW-M2116P-2T2S Installation et accès 164. Opérations de base Ce chapitre décrit les opérations de base du commutateur. Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation basique du système Maintenez enfoncé le bouton pendant 5 secondes. Les paramètres suivants seront restaurés aux réglages originaux :

• Mot de passe de l’administrateur système : Le mot de passe par défaut est l’adresse MAC de l’appareil en lettres capitales sans caractères spéciaux. Par exemple, si l’adresse MAC de l’appareil est 00-08-9B- F6-15-75, alors, le mot de passe admin serait 00089BF61575. Remarque Vous pouvez trouver l’adresse MAC de l’appareil avec Qnder Pro ou jointe à une étiquette sur l’appareil listé comme MAC.

• Le compte admin est automatiquement activé. Réinitialisation avancée du système Maintenez enfoncé le bouton pendant 10 secondes. Les réglages d'usine par défaut sont restaurés. LED Les LED indiquent l'état du système et des informations connexes lorsque le commutateur est sous tension. Les informations suivantes sur les voyants ne s'appliquent que lorsque le commutateur est connecté au réseau. Pour plus de détails sur l’emplacement des LED, voir LED du panneau avant. LED d’état du système État Description Vert • L'appareil est prêt.

• Le rmware est mis à jour.

• Le mot de passe a été réinitialisé.

• L’appareil a été réinitialisé aux paramètres d’usine par défaut. Guide de l’utilisateur du QSW-M2116P-2T2S Opérations de base 17État Description Clignote en vert • L’appareil est en cours d’initialisation.

• Le rmware est en cours de mise à jour. Important Lors de la mise à jour du rmware, ne retirez pas le cordon d'alimentation et ne forcez pas l'application à quitter.

• L'appareil est en cours de réinitialisation.

• Le mot de passe de l'appareil est en cours de réinitialisation. Rouge • Une erreur système est survenue.

• Une boucle réseau a été détectée.

• Le système surchaue.

• Une erreur du ventilateur est survenue. Remarque Pour plus de détails, connectez-vous à QSS. Éteint • L’appareil est hors tension.

• L'appareil est prêt pour la réinitialisation du mot de passe.

• L'appareil est prêt pour la réinitialisation aux paramètres d'usine. LED de PoE État Description Vert Le statut du PoE est normal. Rouge Une erreur fatale du PoE est survenue. LED du ventilateur État Description Vert Le statut du ventilateur système est normal. Rouge Une erreur fatale du ventilateur système est survenue. LED de liaison 2,5 Gigabit Ethernet (RJ45) - gauche État Description Vert La connexion réseau fonctionne à 2,5 Gbit/s. Clignote en vert Les données sont transmises. Ambre La connexion réseau fonctionne à 1 Gbit/s ou à 100 Mbit/s. Clignote en ambre Les données sont transmises. Guide de l’utilisateur du QSW-M2116P-2T2S Opérations de base 18État Description Éteint • Il n’y a pas de câble connecté au port.

• Le port est désactivé dans QSS.

• Une boucle réseau a été détectée et la protection de boucle a désactivé le port. LED de PoE 2,5 Gigabit Ethernet (RJ45) - droite État Description Vert Le commutateur est connecté à une alimentation. Clignote en vert Une erreur d’alimentation est survenue. Éteint • Aucun dispositif d'alimentation n'est connecté au port.

• Le mode PoE est désactivé sur le port dans QSS. LED de vitesse 10G de l’Ethernet 10 Gigabit (SFP+) - gauche État Description Vert La connexion réseau fonctionne à 10 Gbit/s. Clignote en vert Les données sont transmises. Éteint • Il n’y a pas de câble connecté au port.

• Le port est désactivé dans QSS.

• Une boucle réseau a été détectée et la protection de boucle a désactivé le port. LED de vitesse 1G de l’Ethernet 10 Gigabit (SFP+) - droite État Description Ambre La connexion réseau fonctionne à 1 Gbit/s. Clignote en ambre Les données sont transmises. Éteint • Il n’y a pas de câble connecté au port.

• Le port est désactivé dans QSS.

• Une boucle réseau a été détectée et la protection de boucle a désactivé le port. LED de liaison 10 Gigabit Ethernet (RJ45) - gauche État Description Vert La connexion réseau fonctionne en dessous de 10 Gbit/s. Clignote en vert Les données sont transmises. Ambre La connexion réseau fonctionne à 5 Gbit/s, 2,5 Gbit/s, 1 Mbit/s ou 100 Mbit/s. Clignote en ambre Les données sont transmises. Guide de l’utilisateur du QSW-M2116P-2T2S Opérations de base 19État Description Éteint • Il n’y a pas de câble connecté au port.

• Le port est désactivé dans QSS.

• Une boucle réseau a été détectée et la protection de boucle a désactivé le port. LED de PoE 10 Gigabit Ethernet (RJ45) - droite État Description Vert Le commutateur est connecté à une alimentation. Clignote en vert Une erreur d’alimentation est survenue. Éteint • Aucun dispositif d'alimentation n'est connecté au port.

• Le mode PoE est désactivé sur le port dans QSS. Guide de l’utilisateur du QSW-M2116P-2T2S Opérations de base 205. QSS À propos de QSS Le QNAP Switch System (QSS) est un système d'exploitation de gestion du réseau pour les commutateurs QNAP. QSS permet d’eectuer une administration du réseau de niveau 2 et de gérer le système du commutateur. Premiers pas

1. Connectez-vous au commutateur en tant qu'administrateur.

Le compte administrateur par défaut est admin. Pour plus de détails, consultez Accès au commutateur.

2. Congurez les paramètres système.

Pour plus de détails, consultez Paramètres système.

3. Congurez les paramètres du port et les autres paramètres réseau.

Pour plus de détails, consultez Gestion du réseau. Gestion des appareils clients L’écran Historique MAC ache des informations sur les appareils connectés au commutateur. Cet écran fournit un accès à tous les appareils connectés et aux commandes Wake-on-LAN (WoL). WoL permet aux administrateurs réseau d’eectuer la maintenance à distance des appareils compatibles WoL lorsqu’ils sont éteints, en envoyant des paquets réseau spéciallement codés qui les allument. Rechercher des périphériques connectés

1. Connectez-vous à QSS.

2. Allez dans Appareils > Historique MAC.

3. Cliquez sur Analyser.

QSS recherche des appareils connectés. Envoyer un paquet WoL à un appareil

1. Connectez-vous à QSS.

2. Allez dans Appareils > Historique MAC.

3. Identier un appareil connecté.

La fenêtre Envoyer une commande WoL s'ouvre.

5. Sélectionnez un paramètre WoL.

Réglage Description Sortir de veille maintenant Envoie immédiatement une commande WoL à l’appareil. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 21Réglage Description Réveillez-vous plus tard Envoie une commande WoL à l’appareil à une date planiée.

Cliquez sur . b. Sélectionnez la date.

Cliquez sur . d. Sélectionnez l’heure.

6. Cliquez sur Save (enregistrer).

QSS envoie une commande WoL à l’appareil. Conseil Pour envoyer une commande de réveil à un nouvel appareil, cliquez sur . Supprimer une adresse MAC

1. Connectez-vous à QSS.

2. Allez dans Appareils > Historique MAC.

3. Identier un appareil connecté.

Cliquez sur . Une fenêtre de notication s’ouvre.

5. Cliquez sur Delete (supprimer).

QSS supprime l’adresse MAC. Eacer l'historique des adresses MAC

1. Connectez-vous à QSS.

2. Allez dans Appareils > Historique MAC.

3. Cliquez sur Eacer.

Une fenêtre de notication s’ouvre.

4. Cliquez sur Eacer.

QSS eace l’historique des adresses MAC. Gestion du réseau La conguration réseau basique des commutateurs comprend la gestion des ports, la conguration VLAN, la conguration de diérents protocoles ainsi que la gestion du trac via la Qualité de service (QoS) et les Listes de contrôle d’accès (ACL). Guide de l’utilisateur du QSW-M2116P-2T2S QSS 22Tableau de bord Le tableau de bord s’ouvre vers la section conguration de l’interface. Cliquez sur le menu déroulant dans le tableau de bord pour acher l'état des ports, l’état du VLAN, l’état de l’agrégation de liens ainsi que le trac des ports pour tous les ports. Vous pouvez aussi supprimer les paramètres réseau congurés par l’utilisateur et surveiller les paramètres réseau du commutateur. Congurer les paramètres du port

1. Connectez-vous à QSS.

2. Allez dans Conguration > Gestion des ports.

3. Allez dans Conguration du port.

4. Identiez un port.

5. Congurer les paramètres.

Réglage Description État Active ou désactive le port de commutation Nom du port Spéciez un nom de port contenant 1 à 24 caractères. Vitesse Spécie la vitesse maximale de fonctionnement d’un port Contrôle de ux Active ou désactive le contrôle de ux pour le port

• Lorsque la vitesse du port est dénie sur Auto, la vitesse maximale est indiquée au partenaire de liaison.

• Lorsque la vitesse du port est xe, le contrôle de ux correspond automatiquement à cette vitesse spéciée. Taille maximale de trame Contrôle la taille maximale de trame autorisée pour le port

6. Cliquez sur Enregistrer.

QSS enregistre les paramètres. Gérer les paramètres PoE Les systèmes PoE (Power over Ethernet) transmettent l’alimentation électrique le long des câbles Ethernet et permettent à un seul câble de fournir une connexion de données et une alimentation électrique à des appareils tels que des points d’accès sans l, des caméras ou des téléphones VoIP. L’écran PoE ache des informations sur la consommation d'énergie PoE et fournit un accès à la planication PoE et aux options de conguration. Congurer les paramètres PoE

1. Connectez-vous à QSS.

2. Allez dans Conguration > PoE.

3. Allez dans Conguration de l'alimentation.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 234. Identiez un port.

5. Congurer les paramètres.

Réglage Description Mode PoE Contrôle le mode de fonctionnement PoE pour le port

• Désactivé : Désactive PoE pour le port

• PoE : Fournit 15,4 watts au périphérique PoE.

• PoE + : Fournit jusqu'à 30 watts au périphérique PoE. Priority (Priorité) Contrôle la priorité de chaque port

• Critique : Attribue la priorité la plus élevée en termes d’allocation de puissance à un port.

• Élevée : Attribue la deuxième priorité en termes d'allocation de puissance à un port.

• Faible : Attribue la priorité la plus faible en termes d’allocation de puissance à un port. Si plusieurs ports partagent la même priorité, le port avec le numéro le plus bas est prioritaire. Consommation d'énergie Ache la quantité de puissance consommée actuellement par l’appareil alimenté

6. Cliquez sur Enregistrer.

QSS enregistre les paramètres PoE. Congurer une planication PoE

1. Connectez-vous à QSS.

2. Allez dans Conguration > PoE.

3. Allez dans Planication PoE.

4. Identiez un port.

La planication est activée pour le port.

La fenêtre Conguration de la planication PoE s'ouvre.

7. Congurez l'horaire.

a. Facultatif : Sélectionnez des ports supplémentaires. Les ports sélectionnés seront également inclus dans la planication. b. Sélectionnez les heures de fonctionnement du port. c. Facultatif : Sélectionnez Activer la planication maintenant.

8. Cliquez sur Enregistrer.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 24La fenêtre Conguration de la planication PoE se ferme.

9. Cliquez sur Enregistrer.

QSS enregistre la planication. Ajouter un VLAN Un réseau local virtuel (VLAN) regroupe plusieurs appareils réseau et limite leur domaine de diusion. Les membres d'un VLAN sont isolés et le trac réseau n'est envoyé qu'entre les membres du groupe. Chaque VLAN reçoit un numéro d'identication VLAN spécique. L’écran VLAN ache des informations sur les VLAN existants et fournit un accès aux options de conguration VLAN.

1. Connectez-vous à QSS.

2. Allez dans Conguration > VLAN.

3. Cliquez sur Ajouter.

La fenêtre Ajouter un VLAN s'ouvre.

4. Spéciez un ID de VLAN.

5. Spéciez le nom pour le VLAN.

6. Sélectionnez les ports à inclure dans le VLAN.

Seuls les ports marqués peuvent appartenir à plusieurs VLAN.

7. Cliquez sur Save (enregistrer).

QSS ajoute le VLAN. Ajouter un groupe d’agrégation de liens (LAG) Le Protocole de contrôle d'agrégation de liens (LACP) vous permet de combiner plusieurs ports de commutation en une seule interface réseau logique. Ceci permet d’augmenter le débit et de fournir une redondance. En cas de panne du port, le trac continue sur les ports restants. La page Agrégation de liens ache des informations sur les groupes d’agrégation de liens existants et fournit un accès aux options de conguration. Avertissement Pour empêcher les erreurs de boucle réseau au cours du processus de conguration du LAG, ne connectez-pas le commutateur à d’autres appareils en utilisant plus d’un câble réseau tant que vous n’avez pas conguré les LAG sur tous les appareils. Vous pouvez activer la protection de boucle an d’éviter les boucles réseau sur le réseau connecté.

1. Connectez-vous à QSS.

2. Allez dans Conguration > Agrégation de liens.

3. Identiez un groupe.

Cliquez sur . La fenêtre Modier le groupe s'ouvre.

5. Congurez les paramètres du groupe.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 25Réglage Description Mode Contrôle le mode d'agrégation de liens pour le groupe

• LACP : Utilise le protocole IEEE 802.3ad pour envoyer des Unité de données du Protocole de contrôle d'agrégation de liens (LACPDU) aux appareils connectés an d’établir une agrégation de liens. Ceci vous permet de contrôler le regroupement de plusieurs liaisons physiques en une liaison logique.

• Statique : Établit une agrégation de liens sans le protocole LACP Important Veillez à congurer le LAG avant de connecter les câbles au commutateur an d’éviter de créer une boucle de données. Conguration du port Spécie quels ports sont inclus dans le groupe Remarque Assurez-vous de congurer les mêmes paramètres pour tous les ports membres dans un LAG.

6. Cliquez sur Save (enregistrer).

QSS met à jour les paramètres du groupe. Remarque Si vous attribuez un LAG à un VLAN, QNAP recommande de supprimer les membres des ports LAG individuels du VLAN, puis d’ajouter tout le groupe au VLAN comme requis. Si les membres des ports individuels ne sont pas supprimés, le VLAN est réinitialisé à ses paramètres par défaut. Gérer les paramètres du RSTP (Rapid Spanning Tree Protocol) Le RSTP fournit une convergence rapide de l’arbre couvrant et établit une topologie sans boucle pour le réseau du commutateur. Le RSTP vous permet d’activer des liaisons de secours en cas de panne d’une liaison active. Remarque

• Par défaut, le RSTP est désactivé.

• Par défaut, la priorité du pont pour le commutateur est 32768. Activer ou désactiver RSTP

1. Connectez-vous à QSS.

2. Allez dans Conguration > RSTP > Conguration RSTP.

3. Identiez un port.

4. Activez ou désactivez RSTP.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 26Paramètre de l’interrupteur Description Cliquez pour activer la fonction RSTP. Cliquez pour désactiver la fonction RSTP.

5. Cliquez sur Enregistrer.

QSS enregistre le paramètre. Dénir la priorité du pont Vous pouvez congurer la priorité du pont RSTP du commutateur dans le champ de conguration RSTP.

1. Connectez-vous à QSS.

2. Allez dans Conguration > RSTP > Conguration RSTP.

Remarque Pour plus de détails, consultez Activer ou désactiver RSTP.

4. Sélectionnez la priorité du pont RSTP depuis la liste déroulante.

• La priorité du pont par défaut est 32768.

• Pour la priorité du pont racine, QNAP recommande de dénir la valeur à 0.

5. Cliquez sur Enregistrer.

QSS met à jour la priorité du pont RSTP. Ajouter une adresse MAC statique La table d'adresses MAC suit les adresses MAC et transfère le trac unidiusion associé via des ports spéciques.

1. Connectez-vous à QSS.

2. Allez dans Conguration > Table d'adresses MAC.

À côté de Temps de vieillissement d'adresse MAC dynamique, cliquez sur . Remarque Vous pouvez congurer la durée pendant laquelle une entrée demeure dans la table MAC.

4. Spéciez le temps de vieillissement entre 10 et 630 secondes.

6. Cliquez sur Ajouter.

La fenêtre Ajouter une adresse MAC statique s'ouvre. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 277. Congurez les paramètres d'adresse MAC. a. Spéciez un ID de VLAN. b. Spéciez une adresse MAC. c. Sélectionnez un port de commutation.

8. Cliquez sur Save (enregistrer).

La fenêtre Ajouter une adresse MAC statique se ferme. QSS ajoute l’adresse MAC. Ajout d'une entrée à la liste de contrôle d'accès Les listes de contrôle d’accès (ACL) vous permettent de gérer le trac réseau dans un commutateur en utilisant des ensembles de règles contrôlées. Chaque règle ACL est un ensemble de conditions créé par un utilisateur que le commutateur utilise pour déterminer si un paquet de données peut passer via le réseau. Si le paquet de données correspond à une règle ACL existante, le commutateur utilise alors la règle pour déterminer s’il doit autoriser ou refuser le paquet. S’il n’y a pas de règle ACL correspondante ou s’il n’y a pas de règle ACL, le commutateur applique une règle par défaut.

1. Connectez-vous à QSS.

2. Allez dans Conguration > ACL.

3. Cliquez sur Ajouter.

La fenêtre Ajouter ACL - Adresse IP s’ouvre.

4. Congurez les paramètres ACL.

Réglage Action utilisateur N° ACL. Spéciez le numéro de cette entrée ACL Cette valeur doit être de 1 à 250 Protocole Sélectionnez le type de trac aecté par l’entrée ACL

• TCP : Autoriser ou refuser le trac TCP IP.

• UDP : Autoriser ou refuser le trac IP UDP. Source Adresse IP Spéciez l’adresse IP d’une connexion entrante Masque de sous- réseau Spéciez le masque de sous-réseau utilisé par une connexion entrante Port de service Spéciez le numéro de port utilisé par une connexion entrante Destination Adresse IP Spéciez l'adresse IP à laquelle accède une connexion source Masque de sous- réseau Spéciez le masque de sous-réseau auquel accède une connexion source Important Si une source n'est pas spéciée, dénissez le masque de sous-réseau sur255.255.255.255. S'il est déni sur

255.255.255.0, l'entrée sera congurée pour l'ensemble du

sous-réseau. Port de service Spéciez le numéro de port auquel accède une connexion source Guide de l’utilisateur du QSW-M2116P-2T2S QSS 28Réglage Action utilisateur Autorisation Spéciez le type d’autorisations utilisé par cette entrée ACL

• Autoriser : Autoriser l’accès pour les adresses IP congurées

• Refuser : Restreindre l’accès pour les adresses IP congurées Remarque Si la source ou la destination n'est pas renseignée, le paramètre d'autorisation est appliqué à toutes les connexions.

5. Sélectionnez les ports de commutation auxquels appliquer la règle ACL.

6. Cliquez sur Enregistrer.

QSS ajoute l’entrée ACL. Congurer le snooping IGMP Le Protocole de gestion de groupe Internet (IGMP) gère les appartenances à un groupe de multidiusion. Les hôtes IP et les routeurs de multidiusion adjacents utilisent l’IGMP pour établir des appartenances à un groupe de multidiusion. La page Snooping IGMP ache des informations sur les groupes IGMP détectés et fournit un accès aux options de conguration de la surveillance IGMP.

1. Connectez-vous à QSS.

2. Accédez à Conguration > Snooping IGMP.

4. Congurez les paramètres de snooping IGMP.

Réglage Description Requéreur IGMP Utilise le commutateur pour envoyer des paquets de demandes périodiques à des groupes de multidiusion an d’éviter la perte du trac de multidiusion Blocage des ux multidiusion Bloque le ooding de multidiusion provenant de sources inconnues Port du routeur Spécie les ports à utiliser comme port de routeur pour le commutateur Après avoir reçu un paquet IGMP, QSS transfère les paquets de contrôle via les ports de routeur sélectionnés. Remarque Si vous ne spéciez pas un port de routeur, QSS attribue automatiquement un port à utiliser comme port de routeur. Déconnexion rapide Spécie les ports qui prennent en charge la Déconnexion rapide Après avoir reçu un message IGMP Leave, QSS arrête de transférer le trac de multidiusion spécique aux ports Déconnexion rapide sélectionnés.

5. Cliquez sur Save (enregistrer).

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 29QSS enregistre les paramètres de snooping IGMP. Congurer les paramètres QoS La qualité de service (QoS) améliore la mise en forme du trac réseau en classant et en hiérarchisant les diérents appareils et paquets du réseau.

1. Connectez-vous à QSS.

2. Allez dans Conguration > QoS.

3. Sélectionnez un mode QoS.

Mode Description Basé sur le port Privilégie le trac pour chaque port. Les paquets planiés en fonction de la valeur de la le d'attente sont transmis depuis le port de commutation. Basé sur VLAN Privilégie le trac pour chaque VLAN. Les paquets contenant un ID de VLAN sont planiés pour la transmission en fonction de la valeur de la le d'attente.

4. Congurez la priorité.

La le d'attente 0 reçoit la plus faible priorité, alors que la le d’attente 7 reçoit la plus haute priorité.

5. Cliquez sur Appliquer.

QSS met à jour les paramètres QoS. Conseil Pour désactiver la QoS sur l'appareil, modiez la priorité basée sur le port ou basée sur le VLAN de tous les ports sur la même priorité. Congurer les limites de débit QoS

1. Connectez-vous à QSS.

2. Allez dans Conguration > QoS > Limites de débit.

3. Identiez un port.

Cliquez sur . La fenêtre Congurer la limitation de débit s'ouvre.

5. Congurez les limites de débit.

a. Facultatif : Sélectionnez des ports supplémentaires. Les limites de débit s'appliqueront également aux ports supplémentaires. b. Déplacez le curseur pour sélectionner le taux d'entrée. c. Déplacez le curseur pour sélectionner le taux de sortie. Conseil

• Vous pouvez également sélectionner Taux de correspondance pour que le taux de sortie corresponde au taux d'entrée.

• Activez Illimité pour permettre un trac entrant ou sortant illimité. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 306. Cliquez sur Save (enregistrer). QSS enregistre les limites de débit. Congurer la mise en miroir des ports La mise en miroir des ports surveille le trac réseau et transmet une copie d'un paquet d'un port de commutateur réseau à un autre.

1. Connectez-vous à QSS.

2. Allez dans Conguration > Mise en miroir des ports.

Cliquez sur . QSS active la mise en miroir des ports.

4. Sélectionnez le type de miroir.

Type de miroir Description Transmettre et recevoir Reète tous les paquets sur le port de destination Transmettre seulement Reète uniquement les paquets sortants vers le port de destination Recevoir seulement Reète uniquement les paquets entrants sur le port de destination

5. Sélectionnez les ports sources.

Conseil Vous pouvez sélectionner plusieurs ports sources en même temps.

6. Sélectionnez un port de destination.

7. Cliquez sur Enregistrer.

QSS enregistre les paramètres. Activer ou désactiver LLDP Le protocole LLDP (Link Layer Discovery Protocol) utilise des diusions périodiques pour diuser des informations sur les appareils sur le réseau et découvrir les appareils voisins. Ce protocole fonctionne en établissant une base de données distribuée et en rassemblant des informations depuis les ports voisins connectés par une liaison réseau. La page LLDP ache des informations sur les appareils détectés et vous permet d’activer ou de désactiver le LLDP.

1. Connectez-vous à QSS.

2. Allez dans Conguration > LLDP.

3. Activer ou désactiver LLDP.

Paramètre de l’interrupteur Action utilisateur Cliquez pour activer la fonction LLDP. Cliquez pour désactiver la fonction LLDP. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 314. Cliquez sur Enregistrer. QSS enregistre le paramètre. Congurer la protection de boucle Une boucle se produit lorsque des paquets de données sont continuellement transférés entre les ports. Les boucles réseau entraînent souvent une baisse signicative des performances réseau. L’activation de la protection de boucle vous permet de désactiver temporairement l’interface aectée an d’éviter la dégradation du réseau.

1. Connectez-vous à QSS.

2. Allez dans Conguration > Protection de boucle.

À côté de Protection de boucle, cliquez sur .

4. Congurez les paramètres de protection de boucle.

Paramètre Description Temps de transmission Contrôle le temps entre les paquets de protection de boucle transmis Remarque

• Le temps de transmission par défaut est de 5 secondes.

• La valeur doit être comprise entre 1 et 10 secondes. Temps d'arrêt Contrôle la durée de désactivation d'un port après la détection d'une boucle Remarque

• Le temps d’arrêt par défaut est de 180 secondes.

• La valeur doit être comprise entre 0 et 604800 secondes.

5. Cliquez sur Enregistrer.

QSS enregistre les paramètres. Gestion du système La section Système du menu de navigation de QSS permet d'accéder aux options de conguration de l'appareil. Paramètres système Le menu Paramètres système contient les options de conguration système telles que les informations système, les informations IP, les paramètres de mot de passe, les paramètres de connexion sécurisée et les paramètres d’heure pour le commutateur. Modier le nom du commutateur

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Informations système.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 323. Cliquez sur .

4. Spéciez le nom de l’appareil :

Conguration requise :

• Longueur : 1-20 caractères

• Caractères valides : A – Z, a – z, 0–9

• Caractères spéciaux valides :trait d'union (-)

Cliquez sur pour conrmer le nom du commutateur. QSS met à jour le nom du commutateur. Congurer les paramètres de connexion

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > IP.

3. Cliquez sur Ajouter.

La fenêtre Ajouter une IP de gestion VLAN apparaît.

4. Spéciez un ID de VLAN compris entre 1 et 4000.

5. Congurez les paramètres de connexion.

Réglage Description Obtenir automatiquement IP et DNS Obtenez les informations IP et DNS automatiquement à partir du serveur DHCP. Conseil Cliquez sur pour actualiser les informations IP et DNS. Dénir manuellement l'IP et le DNS Spéciez manuellement l'adresse IP, le sous-réseau, la passerelle et les informations DNS.

6. Cliquez sur Save (enregistrer).

QSS met à jour les paramètres de connexion. Mettre à jour le mot de passe du commutateur

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Mot de passe.

3. Spéciez un nouveau mot de passe.

Conseil Cliquez sur pour rendre le mot de passe visible. Paramètre Action utilisateur Mot de passe actuel Spéciez le mot de passe actuel de l’appareil. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 33Paramètre Action utilisateur Nouveau mot de passe Spéciez un mot de passe contenant 8 à 20 caractères ASCII. Conrmez le nouveau mot de passe Entrez à nouveau le nouveau mot de passe.

4. Cliquez sur Enregistrer.

QSS vous déconnecte de l’interface du commutateur. Vous pouvez accéder au commutateur avec le nouveau mot de passe. Conguration des paramètres d'heure Remarque Vous devez correctement congurer l'heure système pour vous garantir ce qui suit :

• Lorsque vous utilisez un navigateur web pour vous connecter à l’appareil ou enregistrer un chier, l'heure de l'action achée sera correcte.

• Les journaux d'événements reètent l'heure exacte à laquelle les événements se produisent.

• Les tâches planiées s’exécutent à la bonne heure.

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Heure.

3. Spéciez le fuseau horaire.

4. Spéciez la conguration de l’heure.

Réglage Description Synchroniser avec le serveur de temps Internet Assurez-vous que votre appareil est connecté à Internet puis spéciez les informations suivantes : Serveur : Spéciez le serveur NTP (Network Time Protocol). Exemples : time.nist.gov, time.windows.com Conguration manuelle Spéciez la date et l’heure.

5. Congurez les paramètres de l’heure d’été (DST).

• Désactiver : Désactive les paramètres DST.

• Ajuster l’horloge système manuellement : Vous permet de congurer manuellement l’heure de début, l’heure de n et les paramètres de décalage.

6. Cliquez sur Enregistrer.

QSS met à jour les paramètres d’heure. Sauvegarder les paramètres système

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Sauvegarder et Restaurer.

3. Cliquez sur Sauvegarder.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 34L'appareil exporte les paramètres système sous forme de chier BIN et télécharge le chier sur votre ordinateur. Restaurer les paramètres système Avertissement Si le chier de sauvegarde sélectionné contient des informations sur l'utilisateur ou le groupe d'utilisateurs qui existent déjà sur l’appareil, le système écrasera les informations existantes.

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Sauvegarder et Restaurer.

Une fenêtre d'explorateur de chiers s'ouvre.

3. Cliquez sur Parcourir.

4. Sélectionnez un chier BIN valide contenant les paramètres système de l’appareil.

5. Cliquez sur Restaurer.

QSS restaure les paramètres du commutateur. Réinitialiser le mot de passe du commutateur Remarque

• Vous pouvez aussi réinitialiser le mot de passe du commutateur en maintenant appuyé le bouton Reset pendant 5 secondes.

• Le compte « admin » par défaut est activé automatiquement après la réinitialisation du système.

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Sauvegarder et Restaurer.

3. Cliquez sur Réinitialisation du mot de passe.

QSS réinitialise le mot de passe du commutateur. Nom d'utilisateur par défaut Mot de passe par défaut admin L'adresse MAC de l'image du commutateur en omettant la ponctuation et en mettant en majuscule les lettres. Conseil Par exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, le mot de passe par défaut est 000A0B0C0001. Vous pouvez trouver l’adresse MAC à l’aide de Qnder Pro. Elle est également imprimée sur une étiquette de l’appareil en tant que « MAC ». Réinitialiser le commutateur aux paramètres d'usine La réinitialisation du commutateur supprime toutes les données stockées sur l’appareil et restaure le commutateur aux paramètres d’usine par défaut. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 35Conseil Vous pouvez aussi réinitialiser le commutateur aux paramètres d’usine par défaut en maintenant enfoncé le bouton de réinitialisation physique pendant 10 secondes.

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Sauvegarde et restauration.

3. Cliquez sur Réinitialisation d'usine.

Un message de conrmation apparaît.

QSS réinitialise le commutateur aux paramètres d'usine par défaut. Remarque Pour vous reconnecter à l’interface, vous devez localiser l’appareil à l’aide de Qnder Pro. Pour plus de détails, voir Accès au commutateur. Activer la connexion sécurisée (HTTPS)

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > HTTPS.

3. Sélectionnez Activer la connexion sécurisée (HTTPS).

4. Sélectionnez une version de TLS.

Remarque Sélectionnez la dernière version de TLS pour maximiser la sécurité du système. Assurez-vous que votre système réponde aux exigences de TLS pour éviter des problèmes de compatibilité.

5. Facultatif : Sélectionnez Forcer les connexions sécurisées uniquement (HTTPS).

Remarque Une fois ce paramètre activé, vous ne pouvez accéder à cette page d’administration Web que via HTTPS.

6. Cliquez sur Enregistrer.

QSS enregistre les paramètres de connexion sécurisée. Conguration des paramètres SNMP Le protocole Simple Network Management Protocol (SNMP) est utilisé pour recueillir et organiser des informations concernant les appareils gérés d'un réseau. L’activation du service SNMP permet de signaler immédiatement des événements (tels que des avertissements et erreurs) à un Poste de gestion de réseau (NMS).

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > SNMP.

3. Sélectionnez Activer le service SNMP.

4. Sélectionnez la version du protocole SNMP que NMS utilisera.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 36Options Action utilisateur SNMPv2c Spéciez un nom de communauté SNMP comprenant 1 à 64 caractères des groupes suivants :

• Lettres : A à Z, a à z

• Chires : 0 à 9 La chaîne Communauté SNMP fonctionne comme un mot de passe utilisé pour authentier les messages échangés par NMS et l’appareil. Tous les paquets transmis entre NMS et l'agent SNMP incluent la chaîne Communauté. SNMPv3 Spéciez le nom d'utilisateur, le protocole d'authentication et le mot de passe, ainsi que le protocole de condentialité et le mot de passe. a. Spéciez un nom d'utilisateur. Remarque Le nom d'utilisateur doit comprendre 1 à 32 caractères des groupes suivants :

• Lettres : A à Z, a à z

• Caractères multi-octets : Chinois, japonais, coréen et russe

• Caractères spéciaux : Tous sauf " ' / \ b. Facultatif : Sélectionnez Authentication.

1. Spéciez le protocole d'authentication.

Conseil Vous pouvez sélectionner HMAC-MD5 ou HMAC-SHA. Si vous n'êtes pas sûr de ce paramètre, QNAP vous recommande de sélectionner HMAC-SHA.

2. Spéciez un mot de passe d'authentication comprenant 8 à 64 caractères ASCII.

c. Facultatif : Sélectionnez Condentialité.

1. Spéciez un mot de passe de condentialité comprenant 8 à 64 caractères ASCII.

5. Sélectionnez la trappe SNMP.

Trappe SNMP Description Démarrage à froid Une trappe de démarrage à froid signie que l’entité SNMP se réinitialise de sorte que la conguration de l’agent ou la mise en application de l’entité du protocole puisse être modiée. Démarrage à chaud Une trappe de démarrage à chaud signie que l’entité SNMP se réinitialise de sorte que la conguration de l’agent ou la mise en application de l’entité du protocole ne puisse pas être modiée. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 37Trappe SNMP Description Lien actif Une trappe de lien actif signie que l’entité du protocole d’envoi reconnaît que l’un des liens de communication représenté dans la conguration de l’agent est devenu actif. Lien inactif Une trappe de lien inactif signie que l’entité du protocole d’envoi reconnaît que l’un des liens de communication représenté dans la conguration de l’agent.

6. Spéciez les adresses des trappes de l’hôte ou le destinataire ciblé.

7. Cliquez sur Save (enregistrer).

QSS enregistre les paramètres SNMP. Conguration des paramètres des ventilateurs intelligents

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Ventilateur intelligent.

3. Sélectionnez le mode de vitesse du ventilateur.

Options Description Normale (recommandé) Les ventilateurs tournent à vitesse normale. Il s'agit de la conguration par défaut. Calme Les ventilateurs tournent à bas régime pour réduire le bruit. Pleine vitesse Les ventilateurs tournent à haut régime pour réduire la température du système. Ce mode convient aux systèmes à haute charge.

4. Cliquez sur Enregistrer.

QSS enregistre les paramètres SNMP. Redémarrer le commutateur

1. Connectez-vous à QSS.

Cliquez sur situé dans le coin supérieur droit de la page.

3. Cliquez sur Redémarrer le commutateur.

Un message de conrmation apparaît.

QSS redémarre le commutateur. Achage des informations sur le commutateur Pour acher les informations sur le matériel et le système du commutateur, allez dans Système > Paramètres système > Informations système. L’écran fournit les informations suivantes. Informations Description Nom du commutateur Ache le nom par défaut ou modié du commutateur Guide de l’utilisateur du QSW-M2116P-2T2S QSS 38Informations Description Nom du modèle Ache le nom de modèle du commutateur Adresse MAC Ache l’adresse MAC du commutateur Adresse IP Ache le DHCP ou l’adresse IP statique du commutateur Disponibilité du système Ache la durée de fonctionnement du système Version actuelle du rmware Ache la version de l’image du rmware du commutateur Gestion des journaux de commutateurs Vous pouvez ltrer les journaux en fonction de leur niveau de gravité, rechercher des chiers journaux spéciques ou les supprimer complètement. Ces journaux peuvent être utilisés pour diagnostiquer des problèmes ou pour surveiller les opérations du commutateur.

1. Connectez-vous à QSS.

2. Allez dans Système > Journal.

3. Eectuez l'une des tâches suivantes.

Tâche Action utilisateur Rechercher des chiers journaux a. Localisez le champ Recherche. b. Entrez les termes de recherche. Supprimer des chiers journaux a. Cliquez sur Eacer. La fenêtre Eacer les journaux s’ouvre. b. Cliquez sur Eacer. QSS eectue la tâche spéciée. Gestion du rmware QNAP recommande de maintenir le rmware de votre appareil à jour. Vous serez ainsi certain que votre appareil pourra proter des nouvelles fonctionnalités logicielles de QSS, mises à jour de sécurité, améliorations et corrections de bugs. Vous pouvez mettre à jour le rmware en utilisant l’une des méthodes suivantes : Méthode de mise à jour Description En utilisant Rechercher des mises à jour Les mises à jour du rmware sont automatiquement détectées par QSS et installées sur votre appareil. Pour plus de détails, voir Rechercher des mises à jour en direct. En utilisant Mise à jour du rmware Vous pouvez rechercher les mises à jour du rmware sur le site Web QNAP, télécharger les mises à jour sur un ordinateur et les installer manuellement sur votre appareil. Pour plus de détails, voir Mettre manuellement à jour le rmware. Conguration requise pour la mise à jour du rmware Votre appareil doit correspondre à la conguration requise suivante pour eectuer une mise à jour du rmware : Guide de l’utilisateur du QSW-M2116P-2T2S QSS 39Conditions requises Description Équipement matériel • Un ordinateur

• Câbles Ethernet Remarque QNAP recommande de mettre à jour le rmware en utilisant des connexions Ethernet laires an de garantir que votre connexion réseau demeure stable au cours du processus de mise à jour du rmware. Privilèges d'administrateur Vous devez être un administrateur du commutateur ou avoir des privilèges admin pour mettre à jour le rmware. Arrêter les opérations du commutateur QNAP recommende d’arrêter toutes les autres opérations du commutateur avant la mise à jour du rmware. Le commutateur doit être redémarré pour que la mise à jour du rmware prenne eet et peut interrompre les services ou opérations en cours du commutateur. Nom du modèle de l’appareil Assurez-vous d’avoir le nom du modèle de commutateur correct. Vous pouvez trouver le nom du modèle de commutateur à l’aide d’une des méthodes suivantes :

• Localisez le nom du modèle sur une étiquette en bas ou à l’arrière de votre appareil.

• Allez dans Système > Mise à jour du rmware > Mise à jour en direct > Nom du modèle.

• Acher le nom du modèle sur la bannière supérieure de QSS. Version du rmware Si vous mettez à jour manuellement le rmware à l’aide de la Mise à jour du rmware, assurez-vous que la version du rmware sélectionné corresponde au modèle de votre appareil. Rechercher des mises à jour en direct Avertissement

• Pour éviter la perte de données, QNAP recommande de sauvegarder toutes les données sur votre appareil avant de mettre à jour le rmware. Pour plus de détails, consultez Sauvegarder les paramètres système.

• N'éteignez pas votre appareil durant le processus de mise à jour. Important

• Assurez-vous d’examiner Conguration requise pour la mise à jour du rmware avant de mettre à jour le rmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre conguration matérielle et votre connexion réseau.

1. Connectez-vous à QSS.

2. Allez dans Système > Mise à jour du rmware > Mise à jour en direct.

3. Cliquez sur Rechercher des mises à jour.

QSS recherche les mises à jour de rmware disponibles. Vous pouvez choisir de mettre à jour QSS si une mise à jour est disponible. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 404. Cliquez sur Mettre à jour le système. Un message de conrmation apparaît.

5. Cliquez sur Mettre à jour.

QSS met à jour le rmware. Mettre manuellement à jour le rmware Avertissement

• Pour éviter la perte de données, QNAP recommande de sauvegarder toutes les données sur votre appareil avant de mettre à jour le rmware. Pour plus de détails, voir Sauvegarder les paramètres système.

• N'éteignez pas votre appareil durant le processus de mise à jour. Important

• Assurez-vous d’examiner Conguration requise pour la mise à jour du rmware avant de mettre à jour le rmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre conguration matérielle et votre connexion réseau.

1. Téléchargez le rmware de l’appareil.

a. Allez dans http://www.qnap.com/download. b. Sélectionnez le type de produit. c. Sélectionnez votre modèle d’appareil. d. Lisez les notes de version et vériez ce qui suit :

• Le modèle d’appareil et la version de rmware correspondent.

• La mise à jour du rmware est nécessaire.

• Vériez toute instruction supplémentaire pour l’installation de la mise à jour du rmware.

2. Assurez-vous que le modèle du produit et que le rmware sont corrects.

3. Sélectionnez le serveur de téléchargement en fonction de votre emplacement.

4. Téléchargez le package du rmware.

5. Cliquez sur Parcourir.

6. Sélectionnez un dossier.

7. Enregistrez le package du rmware téléchargé.

8. Procédez à l'extraction du chier image du rmware.

9. Connectez-vous à QSS.

10. Allez dans Système > Mise à jour du rmware > Mise à jour du rmware.

11. Cliquez sur Parcourir puis sélectionnez le chier image de rmware extrait.

Guide de l’utilisateur du QSW-M2116P-2T2S QSS 4112. Cliquez sur Mettre à jour le système. Une fenêtre avec un message de conrmation apparaît.

13. Cliquez sur Mettre à jour.

QSS met à jour le rmware et l’appareil redémarre immédiatement. Guide de l’utilisateur du QSW-M2116P-2T2S QSS 426. Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation https://docs.qnap.com Portail de service https://service.qnap.com Téléchargements https://download.qnap.com Forum de la communauté https://forum.qnap.com Guide de l’utilisateur du QSW-M2116P-2T2S Assistance et autres ressources 437. Glossaire Qnder Pro Utilitaire QNAP qui vous permet de localiser et d'accéder aux périphériques QNAP dans votre réseau local QSS Système d'exploitation de gestion de commutateur QNAP Guide de l’utilisateur du QSW-M2116P-2T2S Glossaire 448. Notications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date gurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/ warranty,. Ces derniers peuvent être modiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires. En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'ore ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des ns particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécications du produit sont susceptibles d'être modiées sans préavis. Les informations de la présente sont susceptibles d'être modiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. Copyright et marques commerciales Copyright © 2023 QNAP Systems, Inc. Tous droits réservés. QNAP ainsi que d’autres noms de produits et logos QNAP sont des marques propriétaires ou des marques déposées de QNAP Systems, Inc. Guide de l’utilisateur du QSW-M2116P-2T2S Notications 45Les termes HDMI, interface multimédia haute dénition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc. Les autres produits et noms de société mentionnés dans la présente sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs. GNU General Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) oer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modied versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modied versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to Guide de l’utilisateur du QSW-M2116P-2T2S Notications 46avoid the special danger that patents applied to a free program could make it eectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modication follow. Terms and Conditions

Avis CE Cet appareil est conforme aux normes CE de Classe A. Avis FCC Avis de la FCC Classe A Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant

d’engendrer un fonctionnement indésirable. Guide de l’utilisateur du QSW-M2116P-2T2S Notications 53Remarque cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Important toute modication apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Avis VCCI この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用すると電波 妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがありま

(PBDE) 壳体 0 0 0 0 0 0 显示 0 0 0 0 0 0 印刷电路板 0 0 0 0 0 0 金属螺帽 0 0 0 0 0 0 电缆组装 0 0 0 0 0 0 风扇组装 0 0 0 0 0 0 电力供应组装 0 0 0 0 0 0 电池 0 0 0 0 0 0 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Directive UE 2002/96 / CE relative aux déchets d'équipements électroniques et électriques (DEEE) Conformément aux exigences de la législation DEEE, les informations utilisateur suivantes sont fournies aux clients pour tous les produits de marque QNAP Electronics soumis à la directive DEEE. Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec vos autres déchets ménagers. Au lieu de cela, il est de votre responsabilité de vous débarrasser de vos déchets d'équipements en les remettant à un point de collecte désigné pour le recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements usagés au moment de leur élimination aideront à conserver les ressources naturelles et à garantir leur recyclage de manière à protéger la santé humaine et l'environnement. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre mairie, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Déclaration RoHS de l'UE Cet équipement est conforme à la directive RoHS 2011/65 / UE de l'Union européenne sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. La directive s'applique à l'utilisation du plomb, du mercure, du cadmium, du chrome hexavalent, des polybromodiphényles (PBB) et des polybromodiphényléthers (PBDE) dans les équipements électriques et électroniques. Guide de l’utilisateur du QSW-M2116P-2T2S Notications 55Avis de conformité du Laser Assurez-vous que le module SFP (enchable à faible encombrement) soit conforme aux certications CNS 15016-2 ou IEC 60852-1 et aux spécications de Laser Classe 1.

使用光纖可插拔 (SFP) 模組時，請確保它通過了 CNS 15016-2 或 IEC 60825-1 認證和 1 類激光產品。

Avis UKCA Cet appareil est conforme aux exigence UKCA pour les produits vendus en Grande- Bretagne. Guide de l’utilisateur du QSW-M2116P-2T2S Notications 56
