MPG Velox 100P Airflow - Unite Centrale MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC tour moyen (Mid Tower)
Marque	MSI
Modèle	MPG Velox 100P Airflow
Dimensions (L x l x H)	231 x 476 x 490 mm (9.09 x 18.67 x 19.29 pouces)
Poids (estimé)	8.5 kg (18.7 lb)
Matériaux	Châssis SPCC 0.6 mm, panneau gauche en verre trempé, panneau droit en métal, panneau avant en plastique et maille fine
Couleur	Noir
Format carte mère supporté	ATX, M-ATX, ITX
Baies de stockage	2 x SSD 2.5", 2 x HDD 3.5"
Ventilateurs préinstallés	3 x ventilateurs 120 mm (avant, non ARGB), 1 x ventilateur ARGB 120 mm (arrière)
Support radiateur (haut)	120 / 140 / 240 / 280 / 360 mm
Support radiateur (avant)	120 / 140 / 240 / 280 / 360 mm
Support radiateur (arrière)	120 mm
Support radiateur (côté)	120 / 240 mm
Hauteur maximale du refroidisseur CPU	175 mm
Longueur maximale de la carte graphique	380 mm
Longueur maximale de l’alimentation	220 mm (sans baie HDD 3.5")
Connecteurs panneau avant	USB 3.2 Gen 1 (USB 3.0), USB 3.2 Gen 2 Type-C, audio jack (non spécifié, standard)
Contrôleur ARGB intégré	Oui, avec 6 ports ARGB 3 broches, contrôle par bouton LED ou synchronisation MSI Mystic Light
Alimentation requise	ATX, non incluse
Entretien	Nettoyer les filtres anti-poussière et les ventilateurs régulièrement avec un chiffon doux ou air comprimé
Niveau sonore	Dépend des ventilateurs installés
Garantie	2 ans (standard MSI)

FOIRE AUX QUESTIONS - MPG Velox 100P Airflow MSI

Quelle est la hauteur maximale du refroidisseur CPU compatible ?

La hauteur maximale du refroidisseur CPU est de 175 mm (6.89 pouces).

Quelle est la longueur maximale de la carte graphique ?

Le boîtier accepte les cartes graphiques jusqu'à 380 mm de longueur.

Comment contrôler l'éclairage ARGB ?

Utilisez le bouton LED du panneau avant. Une pression rapide change l'effet, un appui de 3 secondes active la synchronisation Mystic Light (carte mère MSI), un appui de 6 secondes éteint les LED.

Le boîtier est-il livré avec une alimentation ?

Non, l’alimentation n'est pas incluse. Vous devez en acheter une séparément (format ATX).

Combien de ventilateurs sont préinstallés ?

Le boîtier est livré avec 3 ventilateurs 120 mm à l'avant (non ARGB) et 1 ventilateur ARGB 120 mm à l'arrière.

Quels formats de carte mère sont supportés ?

ATX, Micro-ATX (M-ATX) et Mini-ITX.

Peut-on installer un radiateur de refroidissement liquide en haut ?

Oui, le haut supporte des radiateurs de 120, 140, 240, 280 ou 360 mm.

Comment nettoyer le filtre à poussière avant ?

Le panneau avant en maille fine est amovible. Retirez-le délicatement et nettoyez-le avec un chiffon doux ou de l'air comprimé.

Le panneau latéral est-il en verre trempé ?

Oui, le panneau gauche est en verre trempé, ce qui permet de voir l'intérieur du boîtier.

Quels connecteurs audio sont disponibles sur le panneau avant ?

Le panneau avant dispose de prises audio standard (casque et microphone) avec connecteurs HD Audio.

MODE D'EMPLOI MPG Velox 100P Airflow MSI

Caractéristiques du boîtier (MPG VELOX 100P AIRFLOW) 6

Caractéristiques du boîtier (MPG VELOX 100R)....7

Vue de face et de côté 8

Panneau E/S 9

Installation du disque dur 3,5" 10

Installation du SSD et du disque dur 2,5" 11

Ouverture du couvercle latéral gauche et droit....12

Installation de la carte mère 13

Installation verticale de la carte graphique....14

Installation horizontale de la carte graphique....15

Connexion du ventilateur ARGB 16

Caractéristiques du panneau de contrôle 18

Accessoires

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x5	Gestion des câbles
		Vis #6-32 5 mm x12	Fixation du radiateur de refroidissement liquide
	[06HK]	Vis de ventilateur x4	Ventilateur avant 120/160 mm
		Vis #6-32 10 mm x2	Fixation du plateau de lecteur
[23TC]		Vis #6-32 6,5 mm x1	Bouton de la carte mère
[04H4]	[YCST]	Vis M3 5 mm x21	Carte mère / SSD
[X2Z]		Vis #6-32 6 mm x4	Bloc d'alimentation / Carte PCIe

Caractéristiques

Contrôleur LED du ventilateur	Parneau de contrôle 1 à 6 ARGB (3 broches)
Ventilateur pré installé	MPG VELOX 100P AIRFLOWAvant : 3 x ventilateurs noir de 120 mmArrière : 1 x ventilateur ARGB de 120 mmMPG VELOX 100RAvant : 3 x ventilateurs ARGB de 120 mmArrière : 1 x ventilateur ARGB de 120 mm
Dimensions	47,4(P) x 231(L) x 490(H) mm18,67(P) x 9,09(L) x 19,29(H) pouces
Format de carte mère supporté	ATX / M-ATX / ITX
Baies de stockage	2 x plateaux SSD 2,5"2 x plateaux HOO 3,5"
Support radiateur	Haut : 120 / 140 / 240 / 280 / 360 mmAvant : 120 / 140 / 240 / 280 / 360 mmArrière : 120 mmCôté : 120 / 240 mm
Positionnement des composants	Hauteur du refroidisseur de processur : Max 175 mm / 6,89 poucesLongueur de la carte graphique : Max380 mm / 14,96 poucesLongueur du bloc d'alimentation : Max 220 mm / 8,66 pouces (sans installer la baie de disque dur de 3,5")
Matériars	Châssis : SPOC 0,6 mmParneau gauche : Verre trempéParneau droit : Mètal.MPG VELOX 100P A IRFLOWParneau avant : Plastique + Maille fineMPG VELOX 100RParneau avant : Plastique + Verre

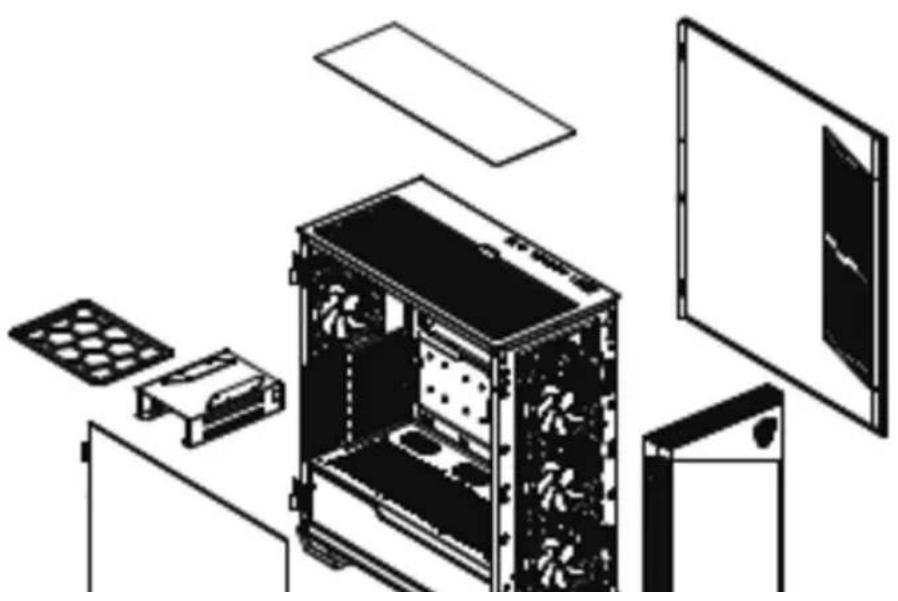

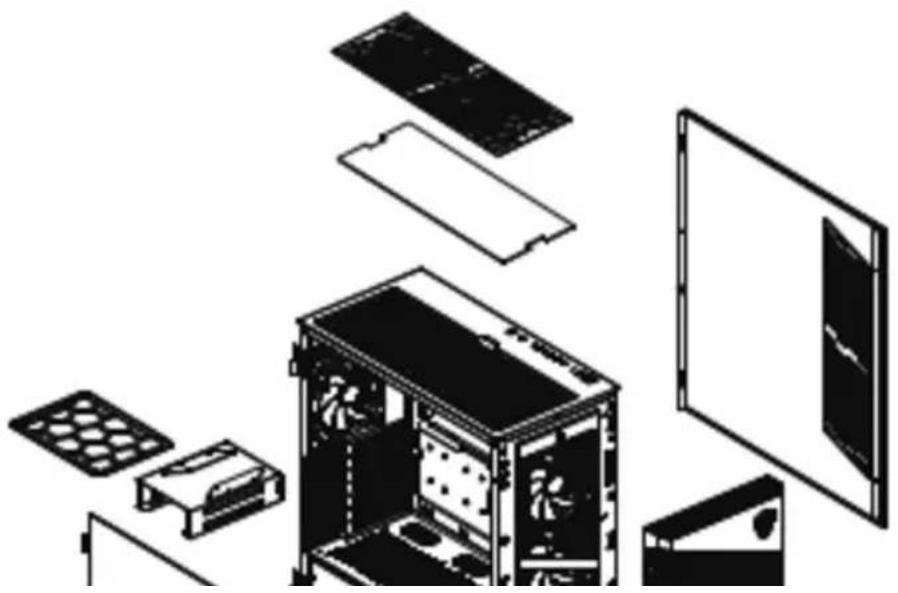

Caractéristiques du boîtier (MPG VELOX 100P AIRFLOW)

Caractéristiques du boîtier (MPG VELOX 100R)

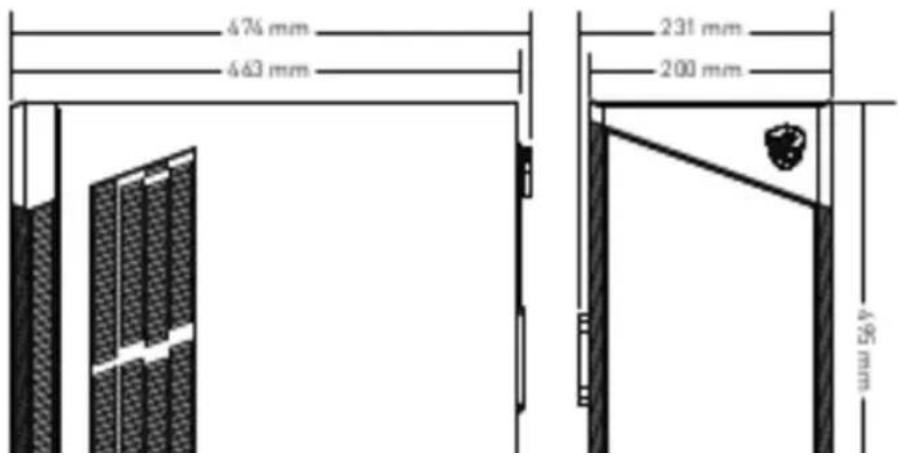

Vue de face et de côté

Panneau E/S

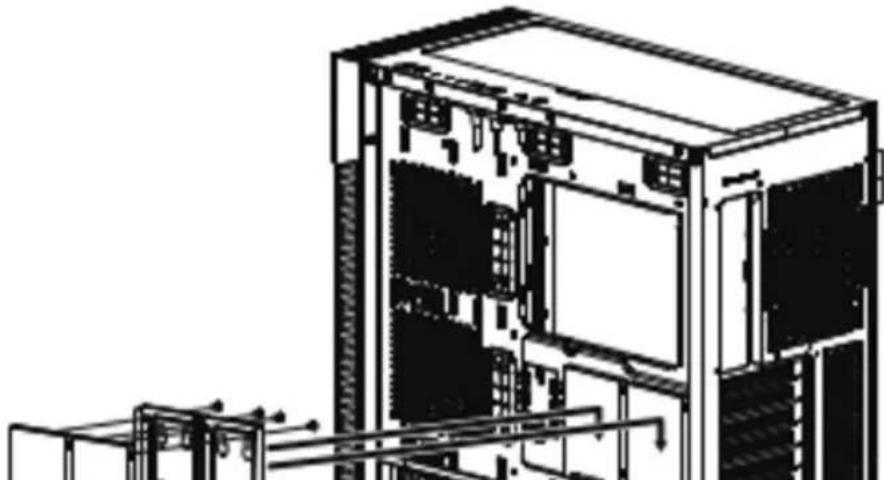

Installation du disque dur 3,5"

Installation du SSD et du disque dur 2,5"

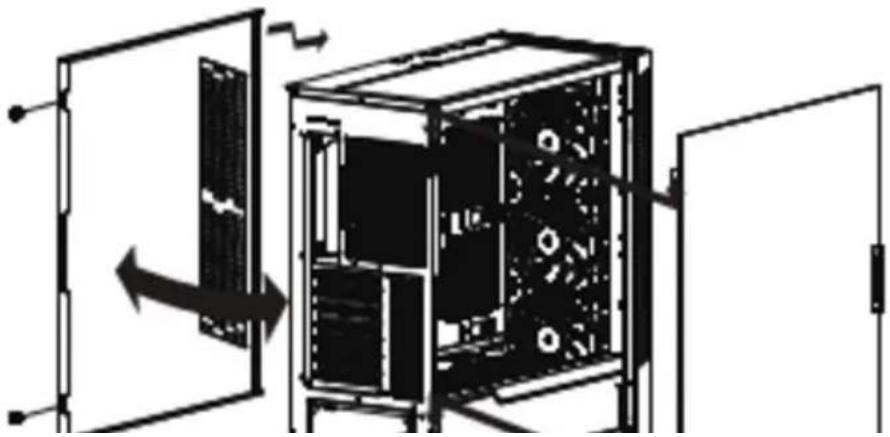

Ouverture du couvercle latéral gauche et droit

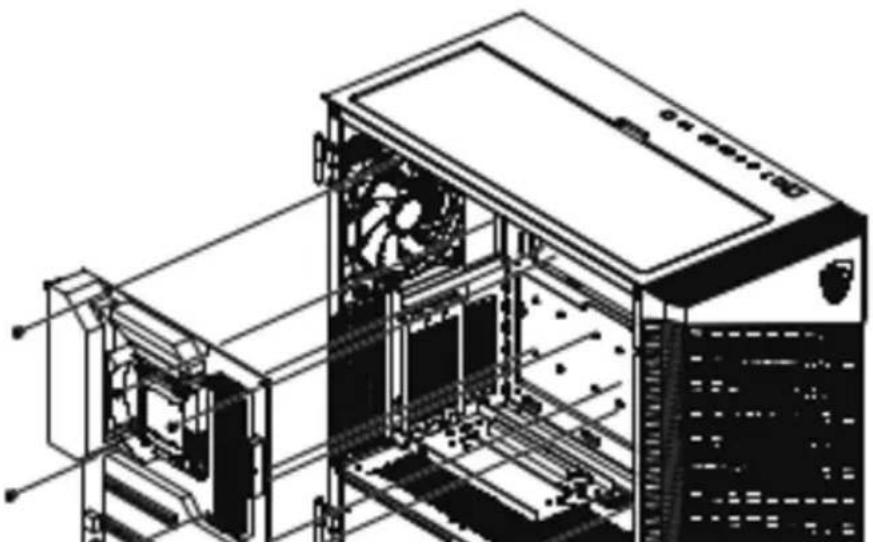

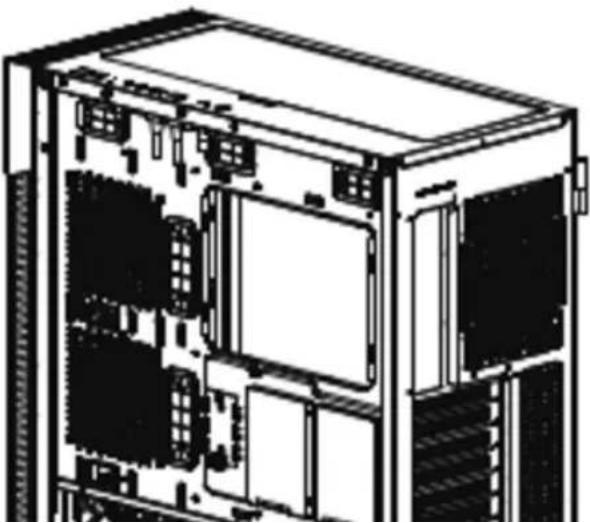

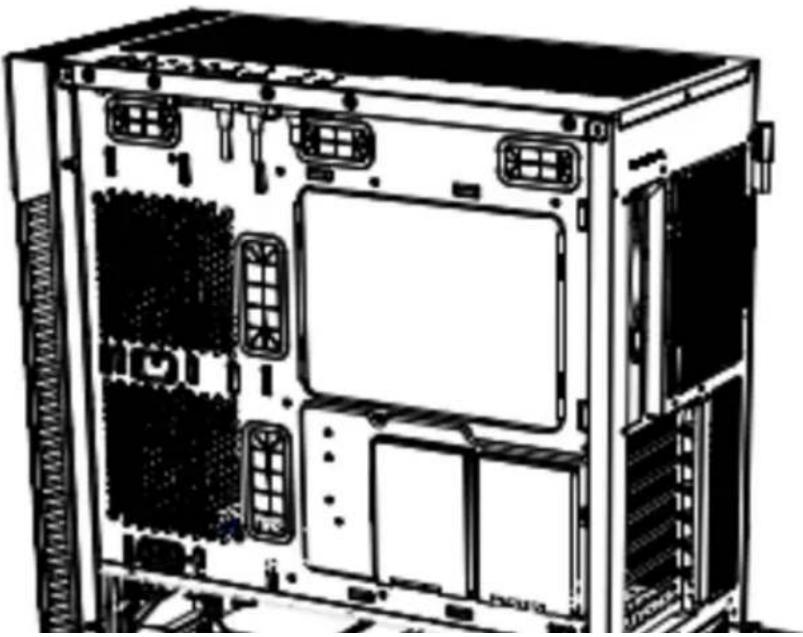

Installation de la carte mère

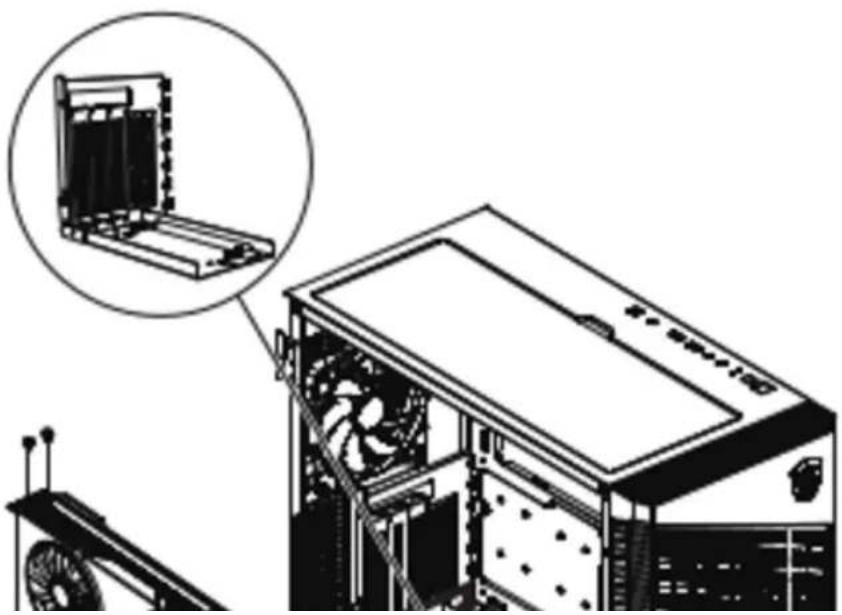

Installation verticale de la carte graphique

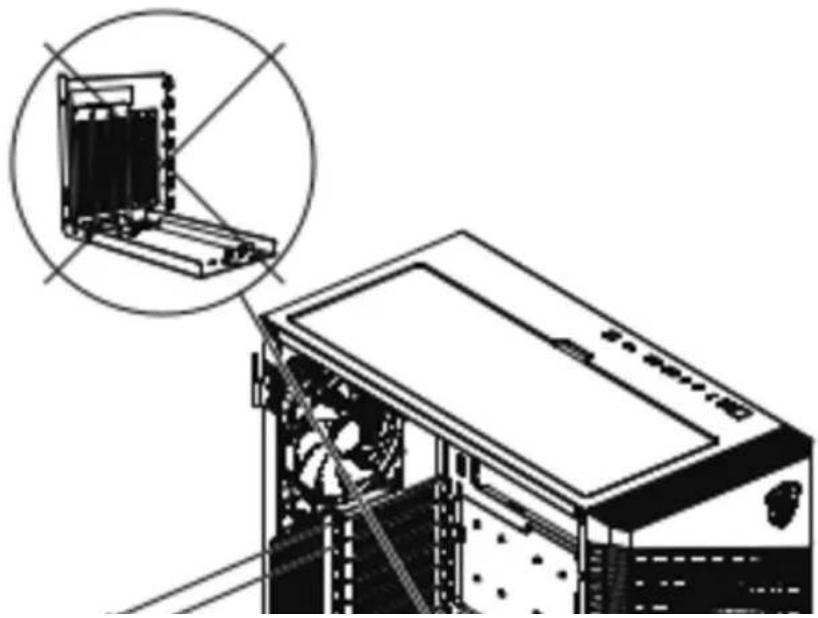

Installation horizontale de la carte graphique

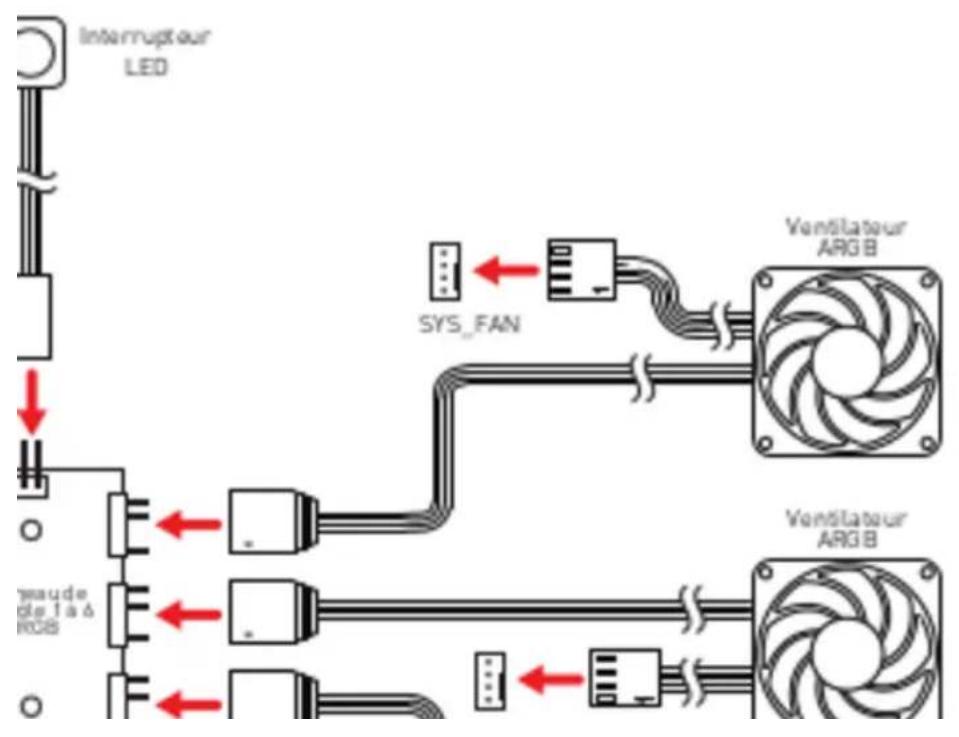

Description du contrôle de l'interrupteur LED:

1. Appuyez brièvement une fois sur l'interrupteur LED pour changer l'effet de LED.
2. Appuyez sur l'interrupteur LED et maintenez-le pendant 3 secondes, la LED signale une fois en blanc, puis entrez dans le mode de synchronisation Mystic Light de la carte mère MSI. Appuyez brièvement une fois pour revenir au mode de contrôle Hub.
3. Appuyez sur l'interrupteur LED et maintenez-le pendant 6 secondes pour allumer la LED.

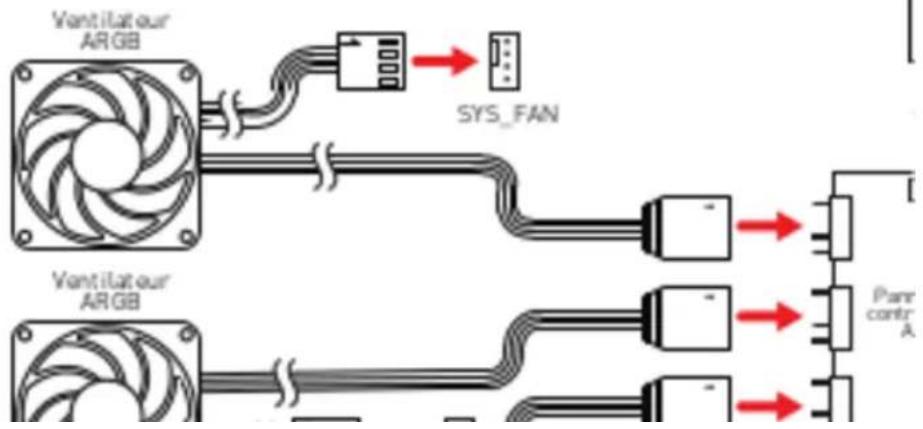


Caractéristiques du panneau de contrôle

Dimensions (mm)	50 x 30
Type de LED	LED RGB adressable DCSV
Connecteurs	1 x connecteur de l'interrupteur LED1 x connecteur d'alimentation SATA1 x connecteur JRAINBOW de la carte mère MSI6 x connecteurs LED ARGB à 3 broches
Définition des broches ARGB	Ground Data +5V
Effets de LED	Cycle de l'effet de LED:1. Arc-en-ciel2. Traînée de sept couleurs3. Dégradé de sept couleurs4. Violet5. Blanc6. Bleu7. Oyan8. Vert9. Jaune10. Rouge11. Arc-en-ciel respiration

Installation du bloc d'alimentation
