JX1095STSS - Micro-ondes GE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-ondes
Marque	GE
Modèle	JX1095STSS
Alimentation électrique	120 V, 60 Hz, 12 A, 1,35 kW
Dimensions de l'ouverture (hauteur)	De 340 mm (13 3/4 po) à 344 mm (13 1/2 po)
Dimensions de l'ouverture (largeur)	De 510 mm (20 po) à 514 mm (20 1/4 po)
Dimensions de l'ouverture (profondeur)	Minimum 359 mm (14 1/4 po)
Profondeur min. avec prise à l'extérieur	19 1/2 po (495 mm)
Profondeur min. avec prise à l'intérieur	22 po (559 mm)
Fonctions principales	Cuisson par micro-ondes
Type d'encastrement	Nécessite une trousse de garniture (incluse)
Pièces incluses dans la trousse	Garniture, bas de conduit, haut de conduit, 8 vis à tôle, 8 vis à bois
Outils nécessaires à l'installation	Tournevis Phillips n°2, crayon, perceuse avec foret de 7/64 po ou n°35, ruban à mesurer
Sécurité	Mise à la terre requise (fiche à 3 broches), débrancher avant installation, couper le courant
Niveau de compétence requis	Compétences de base en mécanique et électricité
Température de fonctionnement	Non spécifié, usage domestique standard
Entretien et nettoyage	Consultez le manuel d'utilisation complet pour les instructions de nettoyage

FOIRE AUX QUESTIONS - JX1095STSS GE

Quelle prise électrique est requise pour le micro-ondes GE JX1095STSS ?

Le four doit être branché dans une prise de courant de 120 V à 3 trous correctement mise à la terre, sur un circuit dédié de 15 à 20 ampères.

Puis-je utiliser une rallonge avec ce micro-ondes ?

Non, l'utilisation d'une rallonge est déconseillée. Si le cordon est trop court, faites appel à un électricien qualifié pour installer une prise à proximité.

Quelles sont les dimensions de l'ouverture nécessaires pour installer le micro-ondes avec la trousse de garniture ?

Hauteur : de 340 mm à 344 mm. Largeur : de 510 mm à 514 mm. Profondeur : minimum 359 mm.

Faut-il démonter quelque chose avant d'installer la trousse de garniture ?

Oui, débranchez le four avant l'installation et coupez le courant au panneau de service. Retirez tout contenu de l'intérieur du micro-ondes.

Combien de personnes sont recommandées pour l'installation ?

Il est recommandé que deux personnes installent ce four à micro-ondes pour faciliter l'installation et la sécurité.

Les vis nécessaires sont-elles fournies avec la trousse de garniture ?

Oui, la trousse comprend 8 vis à tôle à tête cylindrique Phillips et 8 vis à bois à tête plate Phillips.

Quel est le type de foret recommandé pour percer les trous de guidage ?

Utilisez un foret de 7/64 po ou n°35.

La garantie couvre-t-elle les dommages dus à une installation incorrecte ?

Non, la garantie ne couvre pas les défauts causés par une installation inadéquate. L'installation doit être conforme aux instructions.

Comment assurer une bonne ventilation de l'appareil une fois installé ?

Laissez un dégagement de 1 po au-delà du bord du cadre de garniture pour permettre un flux d'air correct. Ne bloquez pas les trous d'aération.

Puis-je utiliser ce micro-ondes sans la trousse de garniture ?

Ce modèle est conçu pour être installé avec la trousse de garniture fournie. Son utilisation sans la trousse peut compromettre la sécurité et le fonctionnement.

MODE D'EMPLOI JX1095STSS GE

Trousses de garniture intégrées

Des questions? Appelez le Centre de réponse GE au 800.626.2000 ou visitez notre site Web à l'adresse suivante :

GEAppliances.com

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT - Conservez ces instructions à l'usage de l'inspecteur local.
• IMPORTANT - Observez tous les codes et décisions en vigueur. Note à l'installateur - Assurez-vous de laisser ces instructions au consommateur.
• Note au consommateur - Conserve ces instructions pour consultation ultérieure.
• Pour faciliter l'installation et la sécurité personnelle, nous recommandons que deux personnes installent ce four à micro-ondes.
• Débranche le four à micro-ondes avant de tenter d'installer cette trousse.
• Niveau de compétence - L'installation de cet électroménager exige des compétences de base en mécanique et électricité. Temps d'exécution - 30 minutes - 1 hour L'exactitude de l'installation est la responsabilité de l'installateur.
• La garantie ne couvre pas les défectuosités du produit causées par une installation inadéquate.

Pour votre sécurité

WARNING Avant de commencer l'installation, coupez le courant au panneau de service et verrouillez les mécanismes de débranchement de service pour éviter tout branchement accidentel au courant. Si vous ne pouvez pas verrouiller les mécanismes de débranchement de service, attachez soigneusement un avertissement bien visible, comme une étiquette, au panneau de service.

ATTENTION Ce four doit être branché dans une prise de courant de 120 V à 3 trous correctement mise à la terre, comme l'exige le Code national de l'électricité.

OUTILS dont vous AUREZ BESOIN

Tournevis Phillips n° 2

Crayon

Percer avec un foret de 7 / 64 po ou n°35

Ruban à mesurer

Image de la piece Nom de la	piece Quantité
	Découper 1
	Bas de conduit 1
	Haut du conduit 1
	Vis à tôle à tête cylindrique Phillips	8
	Vis à bois à tête plate Phillips	8

Instructions de mise à la TERRE

Cet appareil doit être mis à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en procurant une voie d'échappement au courant électrique. Cet appareil est doté d'un cordon et d'une fiche avec fil et broche de mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre. Consultez un Electricien ou un technicien qualifié si les instructions de mise à la terre ne sont pas parfaitement comprises ou si vous avez des doutes quant à la mise à la terre correcte de l'appareil.

Une utilisation incorrecte de la fiche à mise à la terre peut poser un risque d'électrocution. N'utilise pas un cordon de rallonge. Si le cordon d'alimentation est trop court, faites appel à un électricien ou à un technicien qualifié pour installer une prise à proximité de l'appareil.

Les caractéristiques électriques du produit sont 120 volts CA, 60 hertz, 12 ampères et 1,35 kilowatt. Ce produit doit être raccordé à un circuit d'alimentation de tension et de fréquence appropriées. Le calibre des fils doit être conforme au Code national de l'électricité ou au code local en vigueur pour cette valeur de kilowatts. La fiche du cordon électrique doit être branchée dans une prise simple avec mise à la terre qui est connectée à un circuit de dérivation dédié de 15 à 20 ampères. La boîte de sortie de la prise doit être située dans l'armoire au-dessus du four. La boîte de sortie et le circuit de la prise doivent être installés par un Electricien agrée et satisfaire le Code national de l'électricité ou le code local en vigueur.

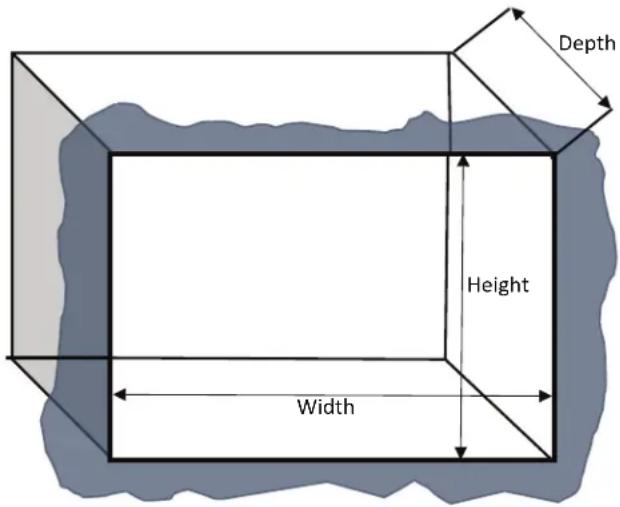

DIMENSIONS DE L'OUVERTURE

	Minimum Maximum
Hauteur 13 % po (340 mm) 13 1/2		po (344 mm)
Largeur 20 po (510 mm) 20 1/4 po		(514 mm)
Profondeur 14 % po (359 mm) N/A

• Profondeur minimale avec prise à l'extérieur de l'enceinte : 19½ po Profondeur minimale avec prise à l'intérieur de l'enceinte : 22 po

Cette trousse de garniture utilise le flux d'air provenant du haut et du bas du cadre de garniture. Si vous bloquez le flux d'air, le microondes risque de ne pas fonctionner correctement et ainsi l'endommager.

Laissez un dégagement de 1 po au-delà du bord du cadre de garniture pour assurer un flux d'air correct.

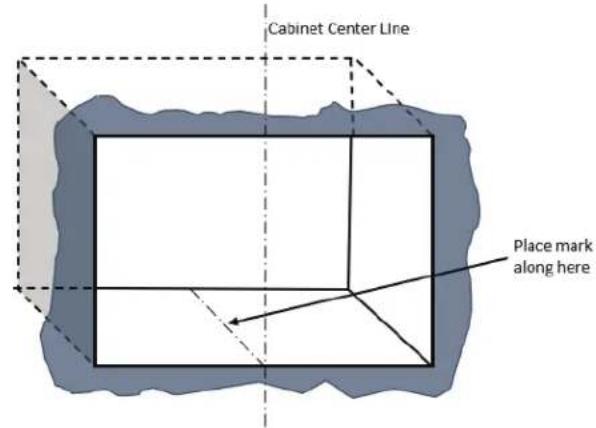

1 Marquer la ligne centrale pour le BAS du conduit

Repérez la ligne centrale de l'avant de la découpe de l'enceinte du four à micro-ondes et tracez une ligne centrale correspondante sur la plateforme du bas de l'enceinte.

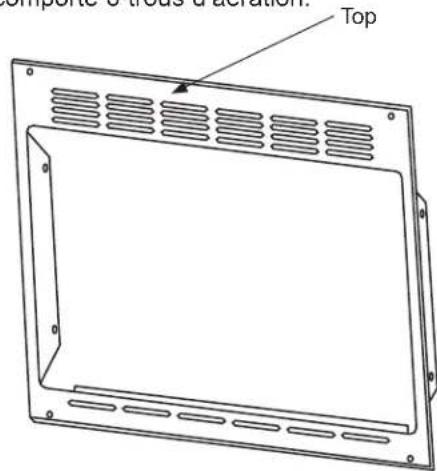

3 Examiner la garniture

Prenez la garniture et vérifiez-la. Le haut est reconnu comme le côté plus large avec 24 trous d’aération et le bas compte 6 trous d’aération.

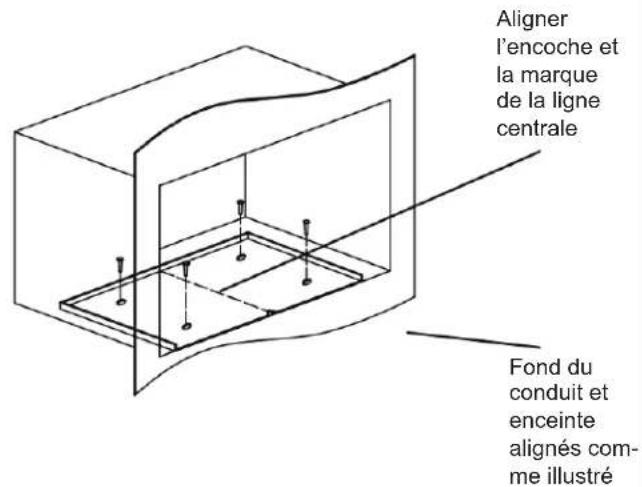

2 Localiser et installer le BAS du conduit

Placez le bas du conduit dans l'enceinte comme indiqué. Le bord avant du bas du conduit doit correspondre au bord avant de l'enceinte et l'encoche centrale est directement alignée avec la ligne centrale créée à l'étape 1. En utilisant le bas du conduit comme gabarit, percez des trous de guidage aux 4 trous de vis. Montez le bas du conduit en utilisant 4 des vis à bois fournies.

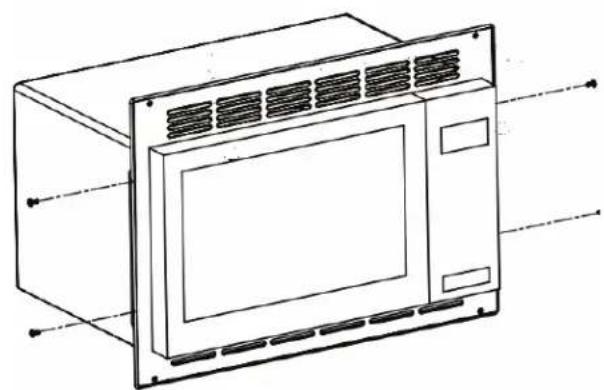

4 MONTER la garniture

Montez la garniture sur le four à micro-ondes comme illustré. Utilisez 4 des vis en tôle fournies pour fixer la garniture aux points indiqués. Après le montage, évitez d'utiliser la garniture pour supporter le poids du micro-ondes.

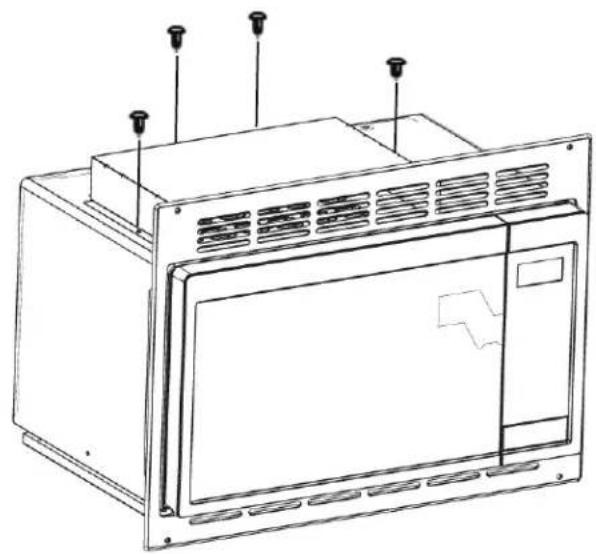

5 MONTER la PARTIE supérieure du conduit

Montez la partie supérieure du conduit sur le dessus du boîtier extérieur du couvercle du four à micro-ondes. Utilisez les 4 vis à tôle restantes pour fixer la partie supérieure du conduit aux points indiqués.

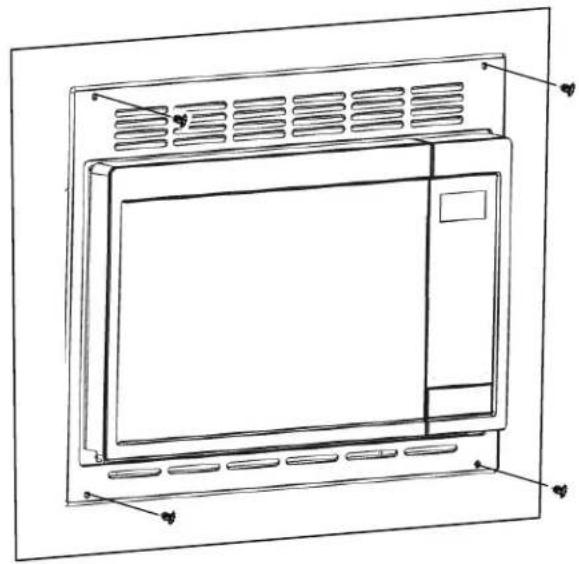

7 MONTER l'assemblage du FOUR à micro-ondes

Montez l'assemblage sur l'enceinte. En utilisant la garniture comme gabarit, percez des trous de guidage aux 4 trous de vis. Utilisez les 4 vis à bois restantes pour fixer la garniture aux points indiqués.

6 Installer l'assemblage du FOUR à micro-ondes

Branchez le cordon d'alimentation dans la prise murale. Faites glisser doucement l'assemblage du four à micro-ondes dans l'enceinte, en évitant de ne pas pincer le cordon d'alimentation. Veillez à maintenir l'assemblage centré lorsqu'il glisse vers l'arrière.

Votre trousse de garniture est maintenant entièrement installée. Replacez tous les articles qui ont été retirés de l'intérieur du four à micro-ondes.

Conservez ces instructions d'installation pour consultation ultérieure.

Remplacez le fusible de la maison ou fermez le disjoncteur pour rétablir l'alimentation au panneau de service.
