Tipo de producto	Microondas
Marca	GE
Modelo	JX1095STSS
Alimentación eléctrica	120 V, 60 Hz, 12 A, 1,35 kW
Dimensiones de la abertura (altura)	De 340 mm (13 3/4 pulg) a 344 mm (13 1/2 pulg)
Dimensiones de la abertura (ancho)	De 510 mm (20 pulg) a 514 mm (20 1/4 pulg)
Dimensiones de la abertura (profundidad)	Mínimo 359 mm (14 1/4 pulg)
Profundidad mín. con toma en el exterior	19 1/2 pulg (495 mm)
Profundidad mín. con toma en el interior	22 pulg (559 mm)
Funciones principales	Cocción por microondas
Tipo de empotramiento	Requiere kit de embellecedor (incluido)
Piezas incluidas en el kit	Embellecedor, parte inferior del conducto, parte superior del conducto, 8 tornillos para chapa, 8 tornillos para madera
Herramientas necesarias para la instalación	Destornillador Phillips n.° 2, lápiz, taladro con broca de 7/64 pulg o n.° 35, cinta métrica
Seguridad	Se requiere conexión a tierra (enchufe de 3 clavijas), desconectar antes de la instalación, cortar la corriente
Nivel de habilidad requerido	Habilidades básicas en mecánica y electricidad
Temperatura de funcionamiento	No especificado, uso doméstico estándar
Mantenimiento y limpieza	Consulte el manual de uso completo para las instrucciones de limpieza

Preguntas frecuentes - JX1095STSS GE

¿Qué toma eléctrica se requiere para el microondas GE JX1095STSS?

El horno debe estar enchufado en una toma de corriente de 120 V de 3 clavijas correctamente conectada a tierra, en un circuito dedicado de 15 a 20 amperios.

¿Puedo usar un cable de extensión con este microondas?

No, no se recomienda usar un cable de extensión. Si el cable es demasiado corto, solicite a un electricista calificado que instale un tomacorriente cercano.

¿Cuáles son las dimensiones de la abertura necesarias para instalar el microondas con el kit de embellecedor?

Altura: de 340 mm a 344 mm. Ancho: de 510 mm a 514 mm. Profundidad: mínimo 359 mm.

¿Es necesario desmontar algo antes de instalar el kit de embellecedor?

Sí, desconecte el horno antes de la instalación y corte la corriente en el panel de servicio. Retire todo el contenido del interior del microondas.

¿Cuántas personas se recomiendan para la instalación?

Se recomienda que dos personas instalen este horno microondas para facilitar la instalación y la seguridad.

¿Los tornillos necesarios se suministran con el kit de embellecedor?

Sí, el kit incluye 8 tornillos para chapa con cabeza cilíndrica Phillips y 8 tornillos para madera con cabeza plana Phillips.

¿Cuál es el tipo de broca recomendado para perforar los agujeros guía?

Utilice una broca de 7/64 pulg o n.° 35.

¿La garantía cubre los daños debidos a una instalación incorrecta?

No, la garantía no cubre los defectos causados por una instalación inadecuada. La instalación debe realizarse de acuerdo con las instrucciones.

¿Cómo asegurar una buena ventilación del aparato una vez instalado?

Deje un espacio libre de 1 pulg más allá del borde del marco de embellecedor para permitir un flujo de aire adecuado. No bloquee las aberturas de ventilación.

¿Puedo usar este microondas sin el kit de embellecedor?

Este modelo está diseñado para ser instalado con el kit de embellecedor incluido. Su uso sin el kit puede comprometer la seguridad y el funcionamiento.

MANUAL DE USUARIO JX1095STSS GE

Instrucciones de Instalacion

Kits Ajustables para Empotrar

Preguntas? Llame a un Centro de Consultas de GE comunicandose al 800.626.2000

o visite{nuestro sitio web en: GEAppliances.com

MODELOS

Lea estas instrucciones en su totalidad y atentamente.

• IMPORTANTE - Conserve estas instrucciones para uso del inspector local.
• IMPORTANTE — Cumpla con todos loscottos yordenanzas gubernamentales.
• Nota para el Instalador - Asegürese de que el Comprador conserve estas instructaciones.
• Nota para el Comprador - Conserve estas instrucciones para referencia futura.
• Para una instalación más fácil y para su seguridad personal, recomendamos que la instalación del hora microondas sea realizada por dos personas.
• Desenchufe el hora microondas antes de intentar instalar este kit.
• Nivel de habilidad - La instalacion de este electrodomestico requires un nivel Basics de habilidades mecanicas.
• Tiempo de instalación - 30 horas - 1 hora
• La correcta instalacion del producto es responsabilidad del instalador.
• Si se producen fallas en el producto debido a una instalación inadequada, la Garantía no cubirá las mismas.

FOR YOUR SAFETY

ADVERTENCIA

Este horno deberá estar enchufado en

un receptáculo de 3 orificios y 120V correctamente connectado a tierra, de acuerdo con lo重要因素 por el Código Nacional de Electricidad (National Electrical Code).

HERRAMIENTAS QUE NECESITARÁ

Destornillador Phillips n°2

Lapliz

Taladro con broca de 764" o n° 35

Cinta metrica

PIEZAS INCLUDES

INSTRUCCIONES DE CONEXIONA TIERRA

Este electrodométrico deben estar connectado a tierra. En caso de que se produzca un cortocircuito, la conexión a tierra reduce el riesgo de descarga electrónica, brindando un cable de escape de la corriente electrónica. Este electrodométrico está equipado con un cable de corriente que posee un cable de conexión a tierra con un enchufe a tierra. El enchufe se deben conectar en un tomacorriente instalado y connectado a tierra de forma adecuada. Consulte a un electricista calificado o al personal del serviceño Tecnico en caso de que las instrucciones de conexión a tierra no se entiendan Completely, o si tiene dudas sobre si el electrodométrico está connectado a tierra de forma apropiada.

ADVERTENCIA

El uso inadequado del enchufe de conexión a tierra pueda provocar risgos de descargas electricas. No use un prolongador. Si el cable de corrente esblemado corto, Solicite a un electricista calificado o al personal del service Tecnico que instale un tomacorriente cerca del el

Instalación Correcta y Permanente

Enchufe de 3 clavijas

Clavija de conexión a tierra

Receptáculo de 3 clavijes

Caja con receptaculo connectado a tierra

REQUISITOS ELECTRICOS

La gratuación del producto es de 120 volts AC, 60 Hertz, 12 amperes, y 1.35 kilowatts. Este producto debe ser connectado a un circuito con un suministro de voltaje y fecuencia correcta. El時間 del cable deben estar complir con los requisitos del Codigio Nacional de Electricidad o con el codiglo local obligatorio en relacion a la cantidad de kilowatts. El cable y enchufe de suministro de corriente se deben conectar a un tomacorriente simple con connexion a tierra de un circuito de entre 15 y 20 amperes. La caja del tomacorriente deben ser ubicada en el gabinete sobre el hora. La caja del tomacorriente y el circuito de suministro deben ser instalados por un electricista calificado y estar con el Codigio Nacional de Electricidad o con el codiglo local obligatorio.

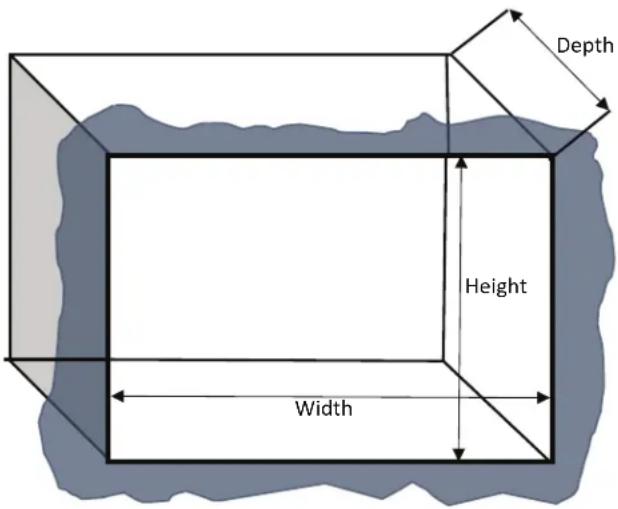

DIMENSIONES DEL RECORTE

	Mínimo Maximo
Altura	13 %" (340 mm)	13 1/2" (344 mm)
Ancho 20" (510 mm)	m) 20 1/4" (514 mm)
Profundidad	14 1/8" (359 mm)	N/A

• Profundidad minima con el receptacleu faera del gabinete 19 12 . Profundidad minima con el receptacleu bajo del gabinete 22 .

PRECAUCION

Este kit ajustable usa el flujo de aire desde la parte superior, inferior y los costados de la estructura ajustable. Bloquear el flujo de aire pueda hacer que el microondas funciona de forma inadequada y occasionar danos sobre el本身就是.

Deje un'espioce de 1"mas alla del extremo de la
estructuraajustableparabrindar el flujo de aire
apropiado.

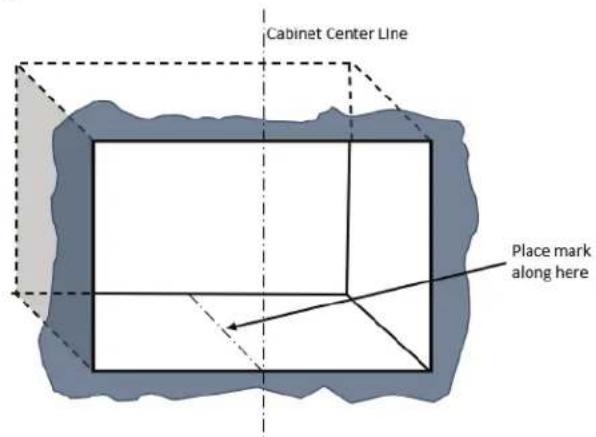

1 MARQUE LA LINEA CENTRAL DE LA PARTE INFERIOR DEL CONDUCTO

Ubique la linea central del frente del recorte del gabinete del microondas y dibuje una linea central correspondiente sobre el piso en la parte inferior del gabinete.

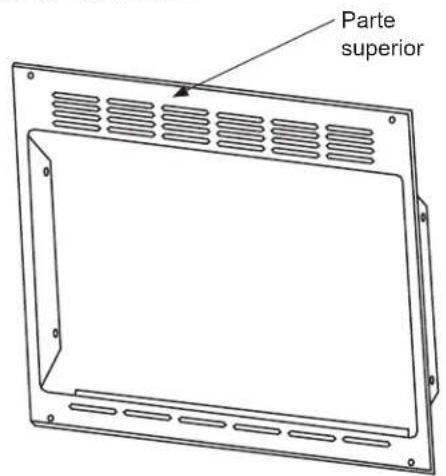

3 REVISE EL MARCO

Tome el Marco y realize un control de este. La parte superior se reconoce por su lado más ancho con 24 agujeros de ventilación y la parte inferior con 6 agujeros de ventilación.

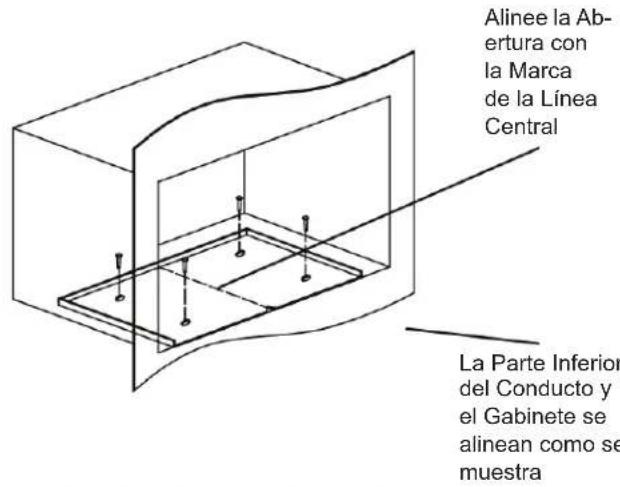

2 UBIQUE E INSTALE LA PARTE INFERIOR DEL CONDUCTO

Coloque la Parte Inferior del Conducto como se muestra en el gabinete. El extremo frontal de la Parte Inferior del Conducto deben coincidir con el extremo frontal del Gabinete, y la abertura central está alineada directamente con la linea central creada en el Paso 1. Usando la Parte Inferior del Conducto como plantilla, perfo agujeros piloto sobre los 4 agujeros de los tornillos. Monte la Parte Inferior del Conducto usingo 4 de los Tornillos para Madera suministrados.

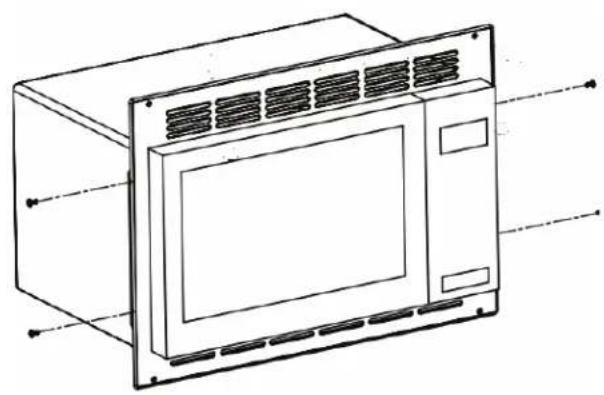

4 MONTE EL MARCO

Monte el Marco con el Microondas como se muestra. Use los 4 Tornillos para Plancha Metálica suministrados paraaabstar el Marco en los+puntos indicados. Una vez montados,evite el uso del marco para sostener el peso del microondas.

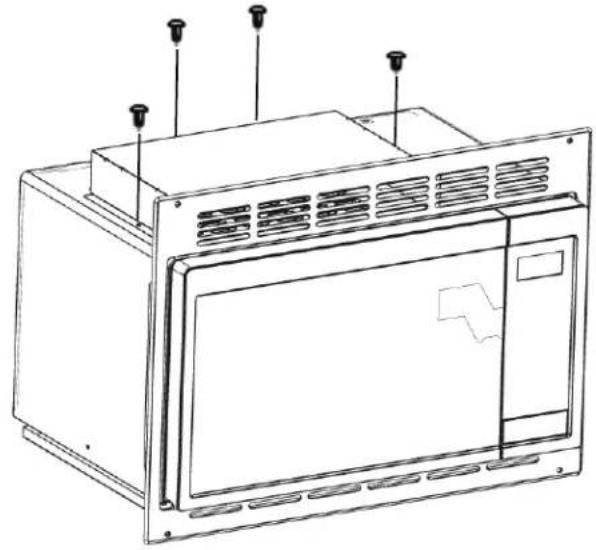

5 MONTE EL CONDUCTO MÁS ARRIBA

Monte el Conducto Más Arriba en la parte superior de la carcasa exterior de la tapa del Microondas. Use los 4 Tornillos para Plancha Metálica restantes paraaabstar el Conducto Más Arriba en los+puntos indicados.

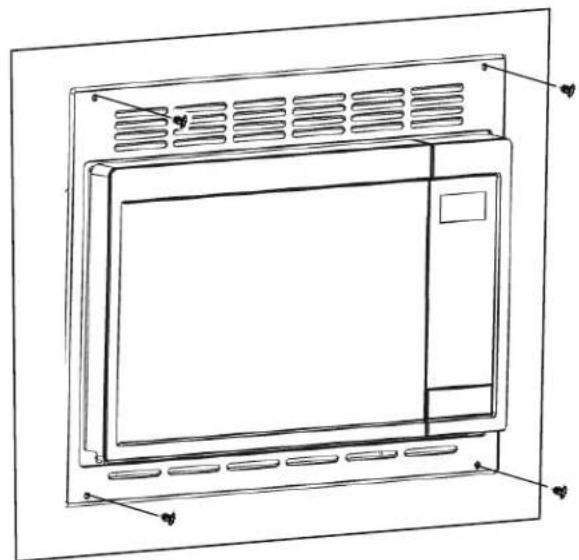

7 MONTE EL ENSAMBLE DEL HORNO MICROONDAS

Monte el Ensemble en el Gabinete. Use el Marco como plantilla, perfore agujeros piloto en los 4 agujeros de los tornillos. Use los 4 Tornillos para Madera restantes paraaabstar el Marco en los+puntos indicados.

6 INSTALE EL ENSAMBLE DEL HORNO MICROONDAS

Enchufe el cable de corriente en el receptaculo de pared. Deslice el ensamble del hora microondas de forma suave en el gabinete, teniendo cuidado de que no haya pellizcos sobre el cable de corriente. Asegürese de Maintener el ensamble centroidoomistras se desliza hacía除外.

REEMPLACE CUALQUIER ITEM FLOJO

Su kit ajustable se encontrar ahora Completely instalado. Reemplacerialquier item flojo que haya sido retirado del interior delorno microondas.

Guardesas instruetiones de instalacion como reference para el futuro.

Reemplace el fusible del hogar o cierre el disyuntor para reinecer la corriente en el panel de servicios.
