Type de produit	Micro-ondes encastrable avec kit de garniture
Marque	GE
Modèle	JX1095STBB
Tension nominale	120 V CA
Fréquence	60 Hz
Ampérage	12 A
Puissance	1,35 kW
Dimensions de l'ouverture (hauteur)	340 mm (13 3/8 po) min - 344 mm (13 1/2 po) max
Dimensions de l'ouverture (largeur)	510 mm (20 po) min - 514 mm (20 1/4 po) max
Dimensions de l'ouverture (profondeur)	359 mm (14 1/8 po) min avec prise extérieure ; 559 mm (22 po) avec prise intérieure
Alimentation requise	Circuit dédié de 15 à 20 A avec prise mise à la terre
Couleur	Inox (acier inoxydable)
Utilisation	Encastrable sous armoire ou dans un meuble
Sécurité	Mise à la terre obligatoire ; débrancher avant toute installation
Accessoires fournis	Kit de garniture (cadre, conduits supérieur et inférieur, vis)
Installation	Recommandé par deux personnes ; niveau de compétence de base
Temps d'installation estimé	30 minutes à 1 heure
Flux d'air	Dégagement de 1 po (25 mm) autour du cadre pour ventilation
Pays d'origine	Non spécifié (fabriqué pour GE)

FOIRE AUX QUESTIONS - JX1095STBB GE

Quelles sont les dimensions exactes de l'ouverture pour installer ce micro-ondes ?

L'ouverture doit avoir une hauteur de 13 3/8 po (340 mm) à 13 1/2 po (344 mm), une largeur de 20 po (510 mm) à 20 1/4 po (514 mm) et une profondeur minimale de 14 1/8 po (359 mm) si la prise est à l'extérieur, ou 22 po (559 mm) si la prise est à l'intérieur.

Puis-je utiliser une rallonge électrique avec ce micro-ondes ?

Non, il est déconseillé d'utiliser une rallonge. Si le cordon d'alimentation est trop court, faites appel à un électricien qualifié pour installer une prise à proximité.

Comment mettre le micro-ondes à la terre ?

Le micro-ondes est doté d'une fiche avec fil de mise à la terre. Branchez-le dans une prise à 3 trous correctement mise à la terre. Si vous avez des doutes, consultez un électricien.

Quels outils sont nécessaires pour installer le kit de garniture ?

Vous aurez besoin d'un tournevis Phillips, d'un crayon, d'une perceuse avec un foret de 7/64 po ou n°35, et d'un ruban à mesurer.

Le micro-ondes est-il livré avec le kit de garniture ?

Oui, le kit de garniture complet (cadre, conduit supérieur, conduit inférieur et vis) est inclus dans l'emballage.

Que faire si le micro-ondes ne chauffe pas après installation ?

Vérifiez d'abord que le cordon d'alimentation est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que le flux d'air n'est pas obstrué autour du cadre de garniture. Si le problème persiste, contactez le service client GE.

Puis-je installer ce micro-ondes au-dessus d'une cuisinière ?

Ce modèle est conçu pour être installé dans une enceinte (armoire) et non au-dessus d'une cuisinière. Il nécessite un dégagement d'au moins 1 po pour la ventilation.

Comment nettoyer le micro-ondes ?

Utilisez un chiffon doux et humide avec un détergent doux. N'utilisez pas de nettoyants abrasifs. Essuyez l'intérieur et l'extérieur régulièrement. Pour les taches tenaces, faites chauffer un bol d'eau citronnée.

Quelle est la puissance de ce micro-ondes ?

La puissance est de 1,35 kW (1350 watts) en fonctionnement normal.

Le micro-ondes a-t-il une fonction grill ou convection ?

D'après la notice d'installation, ce modèle est un micro-ondes standard sans fonction grill ou convection. Il est conçu pour la cuisson par micro-ondes uniquement.

MODE D'EMPLOI JX1095STBB GE

Instructions d'installation

Trousse de garniture intégrées

Des questions? Appelez le Centre de réponse GE au 800.626.2000 ou visitez notre site Web à l'adresse suivante :

GEAppliances.com

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT — Conservez ces instructions à l'usage de l'inspecteur local.
• IMPORTANT — Observez tous les codes et décrets en vigueur.
• Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
• Note au consommateur – Conservez ces instructions pour consultation ultérieure.
• Pour faciliter l'installation et la sécurité personnelle, nous recommandons que deux personnes installent ce four à micro-ondes.
• Débranchez le four à micro-ondes avant de tenter d'installer cette trousse.
• Niveau de compétence – L'installation de cet électroménager exige des compétences de base en mécanique et électricité.
• Temps d'exécution – 30 minutes – 1 heure
• L'exactitude de l'installation est la responsabilité de l'installateur.
• La garantie ne couvre pas les défectuosités du produit causées par une installation inadéquate.

Pour votre sécurité

Avant de commencer l'installation,

Coupez le courant au panneau de service et verrouillez les mécanismes de débranchement de service pour éviter tout branchement accidentel au courant. Si vous ne pouvez pas verrouiller les mécanismes de débranchement de service, attachez soigneusement un avertissement bien visible, comme une étiquette, au panneau de service.

Ce four doit être branché dans une prise

de courant de 120 V à 3 trous correctement mise à la terre, comme l'exige le Code national de l'électricité.

OUTILS dont vous AUREZ BESOIN

Tournevis Phillips

Crayon

Percer avec un foret de

^7/_64 po ou n° 35

Ruban à mesurer

Image de la pièce Nom de la pièce Quantité
	Découper 1
	Bas de conduit 1
	Haut du conduit 1
	Vis à tôle à tête cylindrique Phillips
	Vis à bois à tête plate Phillips

Instructions de mise à la TERRE

Cet appareil doit être mis à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en procurant une voie d'échappement au courant électrique. Cet appareil est doté d'un cordon et d'une fiche avec fil et broche de mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre. Consultez un électricien ou un technicien qualifié si les instructions de mise à la terre ne sont pas parfaitement comprises ou si vous avez des doutes quant à la mise à la terre correcte de l'appareil.

Une utilisation incorrecte de la fiche à mise à la terre peut poser un risque de choc électrique. N'utilisez pas un cordon de rallonge. Si le cordon d'alimentation est trop court, faites appel à un électricien ou à un technicien qualifié pour installer une prise à proximité de l'appareil.

Les caractéristiques électriques du produit sont 120 volts CA, 60 hertz, 12 ampères et 1,35 kilowatt. Ce produit doit être raccordé à un circuit d'alimentation de tension et de fréquence appropriées. Le calibre des fils doit être conforme au Code national de l'électricité ou au code local en vigueur pour cette valeur de kilowatts. La fiche du cordon électrique doit être branchée dans une prise simple avec mise à la terre qui est connectée à un circuit de dérivation dédié de 15 à 20 ampères. La boîte de sortie de la prise doit être située dans l'armoire au-dessus du four. La boîte de sortie et le circuit de la prise doivent être installés par un électricien agréé et satisfaire le Code national de l'électricité ou le code local en vigueur.

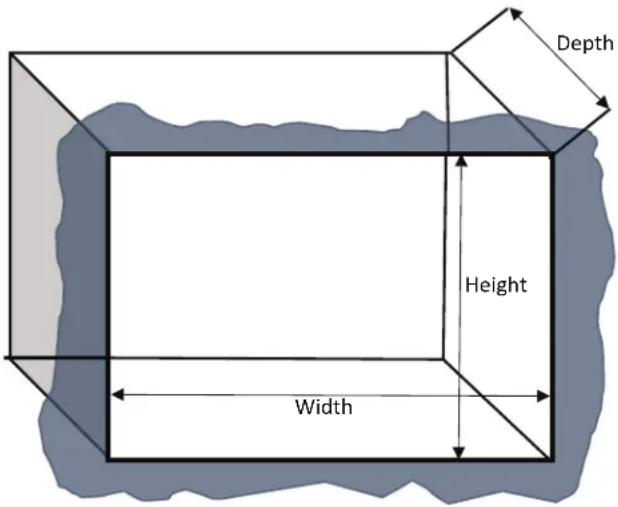

DIMENSIONS DE L'OUVERTURE

	Minimum Maximum
Hauteur 13 %	po (340 mm) 13 1⁄2	po (344 mm)
Largeur 20 po	(510 mm) 20 1⁄4 po	(514 mm)
Profondeur 1	4 1⁄8 po (359 mm) N/A

* Profondeur min. avec prise à l'extérieur de l'enceinte 19½ po Profondeur min. avec prise à l'intérieur de l'enceinte 22 po

Cette trousse de garniture utilise le flux d'air provenant du haut et du bas du cadre de garniture. Si vous bloquez le flux d'air, le microondes risque de ne pas fonctionner correctement et ainsi l'endommager.

Laissez un dégagement de 1 po au-delà du bord du cadre de garniture pour assurer un flux d'air correct.

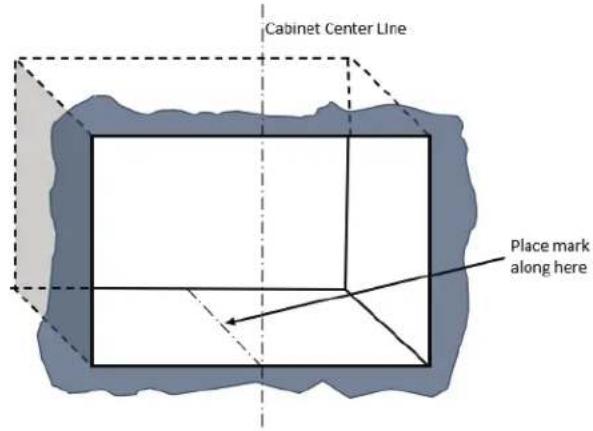

1 Marquer la ligne centrale pour le BAS du conduit

Repérez la ligne centrale de l'avant de la découpe de l'enceinte du four à micro-ondes et tracez une ligne centrale correspondante sur la plateforme du bas de l'enceinte.

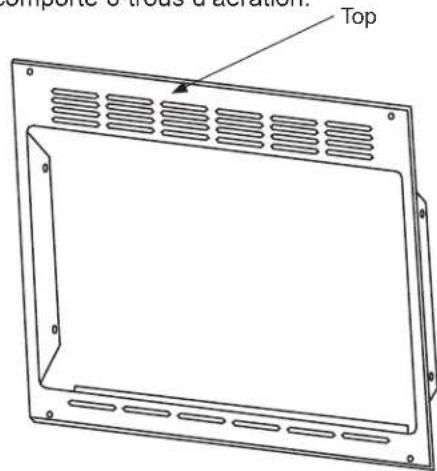

Prenez la garniture et vérifiez-la. Le haut est reconnu comme le côté plus large avec 24 trous d’aération et le bas comporte 6 trous d’aération.

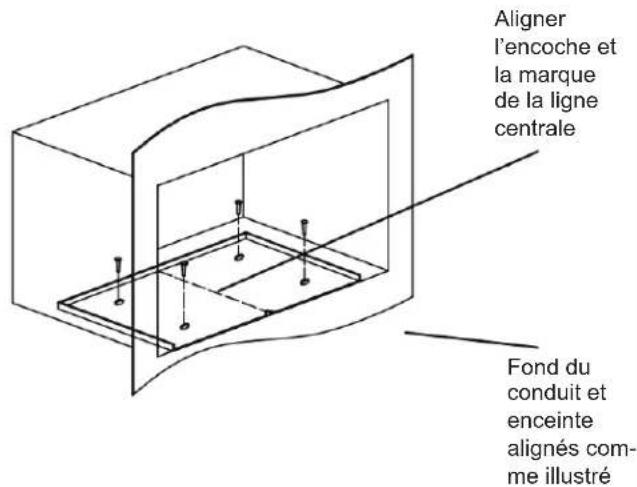

2 Localiser et installer le BAS du conduit

Placez le bas du conduit dans l'enceinte comme indiqué. Le bord avant du bas du conduit doit correspondre au bord avant de l'enceinte et l'encoche centrale est directement alignée avec la ligne centrale créée à l'Étape 1. En utilisant le bas du conduit comme gabarit, percez des trous de guidage aux 4 trous de vis. Montez le bas du conduit en utilisant 4 des vis à bois fournies.

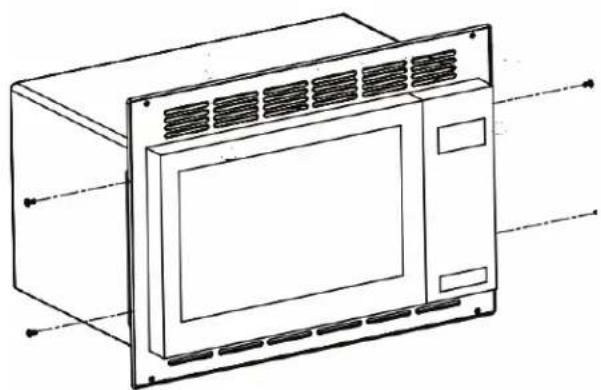

4 MONTER la garniture

Montez la garniture sur le four à micro-ondes comme illustré. Utilisez 4 des vis en tôle fournies pour fixer la garniture aux points indiqués. Après le montage, évitez d'utiliser la garniture pour supporter le poids du micro-ondes.

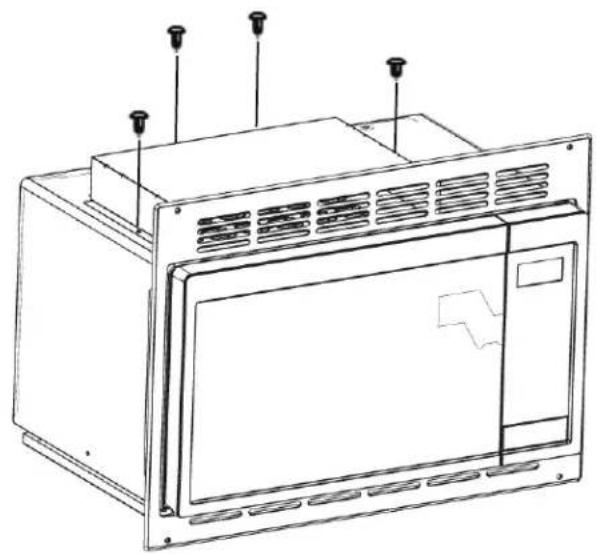

Montez la partie supérieure du conduit sur le dessus du boîtier externe du couvercle du four à micro-ondes. Utilisez les 4 vis à tôle restantes pour fixer la partie supérieure du conduit aux points indiqués.

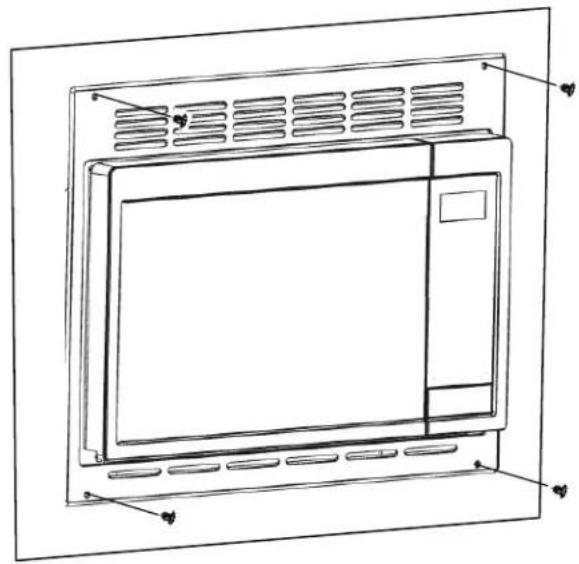

7 MONTER l'assemblage du FOUR à micro-ondes

Montez l'assemblage sur l'enceinte. En utilisant la garniture comme gabarit, percez des trous de guidage aux 4 trous de vis. Utilisez les 4 vis à bois restantes pour fixer la garniture aux points indiqués.

6 Installer l'assemblage du FOUR à micro-ondes

Branchez le cordon d'alimentation dans la prise murale. Faites glisser doucement l'assemblage du four à micro-ondes dans l'enceinte, en prenant soin de ne pas pincer le cordon d'alimentation. Veillez à maintenir l'assemblage centré lorsqu'il glisse vers l'arrière.

Votre trousse de garniture est maintenant entièrement installée. Replacez tous les articles qui ont été retirés de l'intérieur du four à micro-ondes.

Conservez ces instructions d'installation pour consultation ultérieure.

Remplacez le fusible de la maison ou fermez le disjoncteur pour rétablir l'alimentation au panneau de service.
