Tipo de producto	Microondas empotrable con kit de embellecedor
Marca	GE
Modelo	JX1095STBB
Tensión nominal	120 V CA
Frecuencia	60 Hz
Amperaje	12 A
Potencia	1,35 kW
Dimensiones de la abertura (altura)	340 mm (13 3/8 pulg) min - 344 mm (13 1/2 pulg) max
Dimensiones de la abertura (ancho)	510 mm (20 pulg) min - 514 mm (20 1/4 pulg) max
Dimensiones de la abertura (profundidad)	359 mm (14 1/8 pulg) min con tomacorriente exterior ; 559 mm (22 pulg) con tomacorriente interior
Alimentación requerida	Circuito dedicado de 15 a 20 A con tomacorriente con conexión a tierra
Color	Inoxidable (acero inoxidable)
Uso	Empotrable debajo de un armario o en un mueble
Seguridad	Conexión a tierra obligatoria; desconectar antes de cualquier instalación
Accesorios incluidos	Kit de embellecedor (marco, conductos superior e inferior, tornillos)
Instalación	Recomendado por dos personas; nivel de competencia básico
Tiempo de instalación estimado	30 minutos a 1 hora
Flujo de aire	Espacio libre de 1 pulg (25 mm) alrededor del marco para ventilación
País de origen	No especificado (fabricado para GE)

Preguntas frecuentes - JX1095STBB GE

¿Cuáles son las dimensiones exactas de la abertura para instalar este microondas?

La abertura debe tener una altura de 13 3/8 pulgadas (340 mm) a 13 1/2 pulgadas (344 mm), un ancho de 20 pulgadas (510 mm) a 20 1/4 pulgadas (514 mm) y una profundidad mínima de 14 1/8 pulgadas (359 mm) si el tomacorriente está en el exterior, o 22 pulgadas (559 mm) si el tomacorriente está en el interior.

¿Puedo usar un cable de extensión eléctrica con este microondas?

No, no se recomienda usar un cable de extensión. Si el cable de alimentación es demasiado corto, llame a un electricista calificado para instalar un tomacorriente cercano.

¿Cómo conectar a tierra el microondas?

El microondas tiene un enchufe con cable de conexión a tierra. Conéctelo a un tomacorriente de 3 orificios correctamente conectado a tierra. Si tiene dudas, consulte a un electricista.

¿Qué herramientas se necesitan para instalar el kit de embellecedor?

Necesitará un destornillador Phillips, un lápiz, un taladro con una broca de 7/64 pulgadas o n.° 35, y una cinta métrica.

¿El microondas viene con el kit de embellecedor?

Sí, el kit de embellecedor completo (marco, conducto superior, conducto inferior y tornillos) está incluido en el empaque.

¿Qué hacer si el microondas no calienta después de la instalación?

Primero verifique que el cable de alimentación esté bien enchufado y que el disyuntor no haya saltado. También asegúrese de que el flujo de aire no esté obstruido alrededor del marco de embellecedor. Si el problema persiste, comuníquese con el servicio al cliente de GE.

¿Puedo instalar este microondas sobre una estufa?

Este modelo está diseñado para instalarse en un gabinete (armario) y no sobre una estufa. Requiere un espacio libre de al menos 1 pulgada para ventilación.

¿Cómo limpiar el microondas?

Use un paño suave y húmedo con un detergente suave. No use limpiadores abrasivos. Limpie el interior y el exterior regularmente. Para manchas difíciles, caliente un tazón de agua con limón.

¿Cuál es la potencia de este microondas?

La potencia es de 1,35 kW (1350 vatios) en funcionamiento normal.

¿El microondas tiene función grill o convección?

Según el manual de instalación, este modelo es un microondas estándar sin función grill o convección. Está diseñado solo para cocción por microondas.

MANUAL DE USUARIO JX1095STBB GE

Instrucciones de Instalación

Kits Ajustables para Empotrar

¿Preguntas? Llame a un Centro de Consultas de GE comunicándose al 800.626.2000

o visite nuestro sitio web en: GEAppliances.com

MODELOS

Lea estas instrucciones en su totalidad y atentamente.

• IMPORTANTE — Conserve estas instrucciones para uso del inspector local.
• IMPORTANTE — Cumpla con todos los códigos y ordenanzas gubernamentales.
• Nota para el Instalador – Asegúrese de que el Comprador conserve estas instrucciones.
• Nota para el Comprador – Conserve estas instrucciones para referencia futura.
• Para una instalación más fácil y para su seguridad personal, recomendamos que la instalación del horno microondas sea realizada por dos personas.
• Desenchufe el horno microondas antes de intentar instalar este kit.
• Nivel de habilidad – La instalación de este electrodoméstico requiere un nivel básico de habilidades mecánicas.
• Tiempo de instalación – 30 minutos – 1 hora
• La correcta instalación del producto es responsabilidad del instalador.
• Si se producen fallas en el producto debido a una instalación inadecuada, la Garantía no cubrirá las mismas.

FOR YOUR SAFETY

ADVERTENCIA

Este horno deberá estar enchufado en

un receptáculo de 3 orificios y 120V correctamente conectado a tierra, de acuerdo con lo requerido por el Código Nacional de Electricidad (National Electrical Code).

HERRAMIENTAS QUE NECESITARÁ

Destornillador Phillips n°2

Lápiz

Taladro con broca de 7/64" o n° 35

Cinta métrica

PIEZAS INCLUIDAS

INSTRUCCIONES DE CONEXIÓN A TIERRA

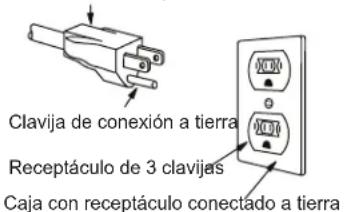

Este electrodoméstico deberá estar conectado a tierra. En caso de que se produzca un cortocircuito, la conexión a tierra reduce el riesgo de descarga eléctrica, brindando un cable de escape de la corriente eléctrica. Este electrodoméstico está equipado con un cable de corriente que posee un cable de conexión a tierra con un enchufe a tierra. El enchufe se deberá conectar en un tomacorriente instalado y conectado a tierra de forma adecuada. Consulte a un electricista calificado o al personal del servicio técnico en caso de que las instrucciones de conexión a tierra no se entiendan completamente, o si tiene dudas sobre si el electrodoméstico está conectado a tierra de forma apropiada.

ADVERTENCIA

El uso inadecuado del enchufe de conexión a tierra puede provocar riesgos de descargas eléctricas. No use un prolongador. Si el cable de corriente es demasiado corto, solicite a un electricista calificado o al personal del servicio técnico que instale un tomacorriente cerca del ele

Instalación Correcta y Permanente

Enchufe de 3 clavijas

REQUISITOS ELÉCTRICOS

La graduación del producto es de 120 volts AC, 60 Hertz, 12 amperes, y 1.35 kilowatts. Este producto debe ser conectado a un circuito con un suministro de voltaje y frecuencia correcta. El tamaño del cable deberá cumplir con los requisitos del Código Nacional de Electricidad o con el código local obligatorio en relación a la cantidad de kilowatts. El cable y enchufe de suministro de corriente se deberán conectar a un tomacorriente simple con conexión a tierra de un circuito de entre 15 y 20 amperes. La caja del tomacorriente deberá ser ubicada en el gabinete sobre el horno. La caja del tomacorriente y el circuito de suministro deberán ser instalados por un electricista calificado y cumplir con el Código Nacional de Electricidad o con el código local obligatorio.

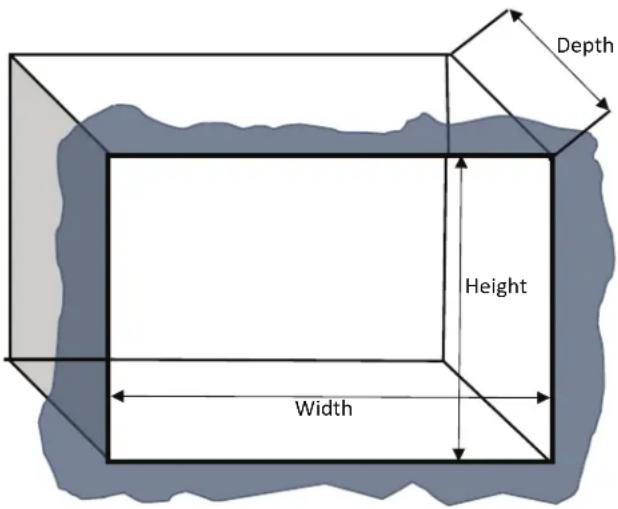

DIMENSIONES DEL RECORTE

	Mínimo Máximo
Altura	13 38 ” (340 mm)	13 12 ” (344 mm)
Ancho 20” (510 mm)	20 14 ” (514 mm)
Profundidad	14 18 ” (359 mm)	N/A

* Profundidad mínima con el receptáculo fuera del gabinete 19 ½". Profundidad mínima con el receptáculo dentro del gabinete 22".

PRECAUCIÓN

Este kit ajustable usa el flujo de aire desde la parte superior, inferior y los costados de la estructura ajustable. Bloquear el flujo de aire puede hacer que el microondas funcione de forma inadecuada y ocasionar daños sobre el mismo.

Deje un espacio de 1" más allá del extremo de la estructura ajustable para brindar el flujo de aire apropiado.

1 MARQUE LA LÍNEA CENTRAL DE LA PARTE INFERIOR DEL CONDUCTO

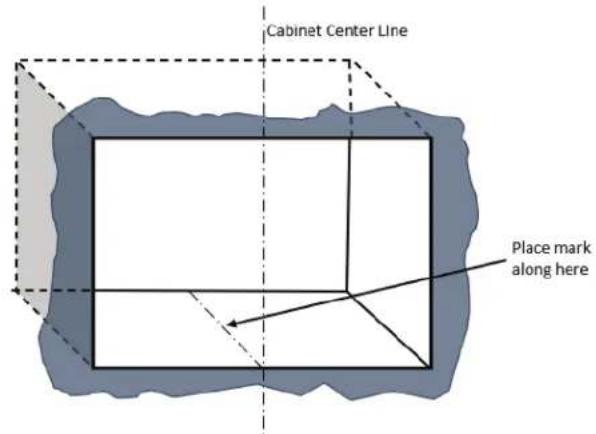

Ubique la línea central del frente del recorte del gabinete del microondas y dibuje una línea central correspondiente sobre el piso en la parte inferior del gabinete.

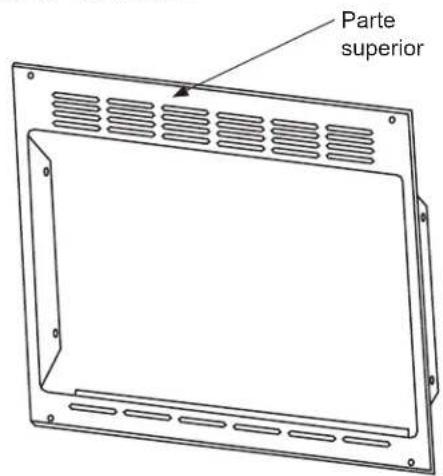

Tome el Marco y realice un control de éste. La parte superior se reconoce por su lado más ancho con 24 agujeros de ventilación y la parte inferior con 6 agujeros de ventilación.

2 UBIQUE E INSTALE LA PARTE INFERIOR DEL CONDUCTO

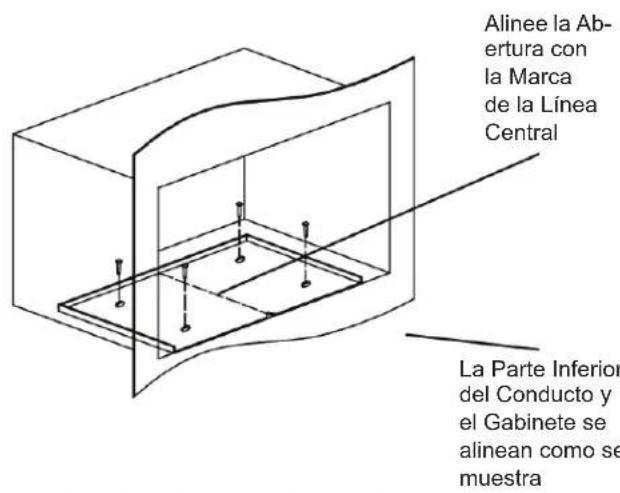

Coloque la Parte Inferior del Conducto como se muestra en el gabinete. El extremo frontal de la Parte Inferior del Conducto deberá coincidir con el extremo frontal del Gabinete, y la abertura central estará alineada directamente con la línea central creada en el Paso 1. Usando la Parte Inferior del Conducto como plantilla, perfore agujeros piloto sobre los 4 agujeros de los tornillos. Monte la Parte Inferior del Conducto usando 4 de los Tornillos para Madera suministrados.

4 MONTE EL MARCO

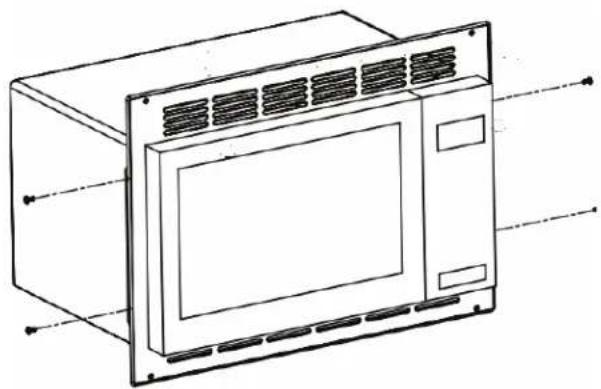

Monte el Marco con el Microondas como se muestra. Use los 4 Tornillos para Plancha Metálica suministrados para ajustar el Marco en los puntos indicados. Una vez montados, evite el uso del marco para sostener el peso del microondas.

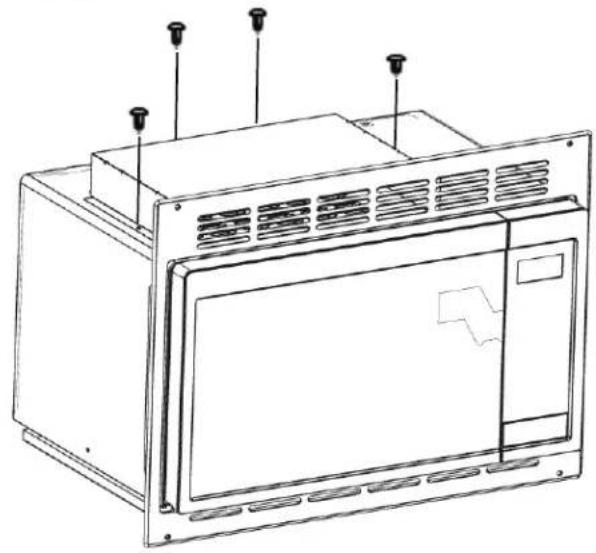

Monte el Conducto Más Arriba en la parte superior de la carcasa exterior de la tapa del Microondas. Use los 4 Tornillos para Plancha Metálica restantes para ajustar el Conducto Más Arriba en los puntos indicados.

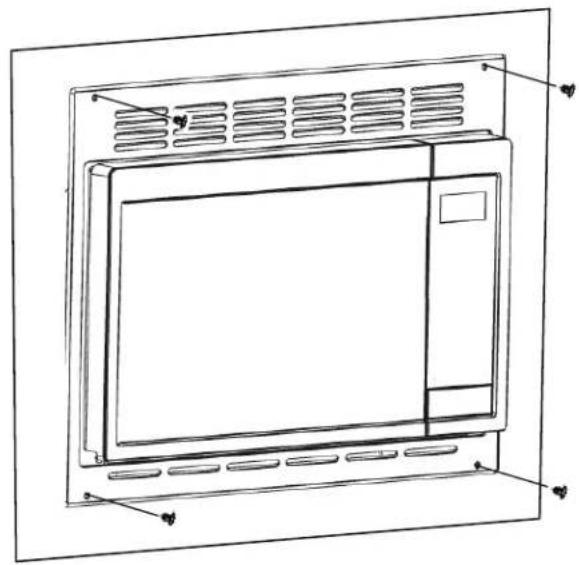

Monte el Ensamble en el Gabinete. Use el Marco como plantilla, perfore agujeros piloto en los 4 agujeros de los tornillos. Use los 4 Tornillos para Madera restantes para ajustar el Marco en los puntos indicados.

Enchufe el cable de corriente en el receptáculo de pared. Deslice el ensamble del horno microondas de forma suave en el gabinete, teniendo cuidado de que no haya pellizcos sobre el cable de corriente. Asegúrese de mantener el ensamble centrado mientras se desliza hacia atrás.

8 REEMPLACE CUALQUIER ÍTEM FLOJO

Su kit ajustable se encuentra ahora completamente instalado. Reemplace cualquier ítem flojo que haya sido retirado del interior del horno microondas.

Guarde estas instrucciones de instalación como referencia para el futuro.

Reemplace el fusible del hogar o cierre el disyuntor para reiniciar la corriente en el panel de servicio.
