Campingman Kompakt 2 - Téléviseur MEGASAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de positionnement par satellite pour camping-car et caravane
Marque	Megasat
Modèle	Campingman Kompakt 2
Dimensions de l'antenne (L x H x P)	696 x 298 x 806 mm
Poids de l'antenne	Environ 10 kg
Dimensions du boîtier de commande (L x H x P)	200 x 45 x 134 mm
Poids du boîtier de commande	Environ 617 g
Alimentation	12 V CC, 5 A (câble de 2,5 mm² recommandé)
Type d'antenne	Antenne offset, réflecteur 460 x 260 mm
Bande de fréquence	Bande Ku (10,7 - 12,75 GHz)
Gain LNB	33 dBi
Puissance de réception	49 dBW
Polarisation	Verticale / Horizontale
Type de LNB	Universal LNB
Angle d'inclinaison	15° à 62°
Angle de recherche	360°
Vitesse d'orientation	50° par seconde
Température de fonctionnement	-25°C à +70°C
Nombre de récepteurs pris en charge	1 (modèle Kompakt 2) ou 2 (modèle Kompakt 2 Twin avec fonction Auto Skew)
Fonction Auto Skew	Non (réglage manuel), oui sur version Twin
Mise à jour du firmware	Via clé USB (FAT32) sur le boîtier de commande
Entretien et nettoyage	Nettoyer la surface de montage avec un nettoyant adapté et un chiffon non tissé ; pour l'antenne, éviter les produits abrasifs
Consignes de sécurité	Ne pas monter dans la zone de l'airbag ; câbler directement à la batterie avec fusible ; respecter les instructions de collage et de perçage
Garantie	Conforme aux directives européennes 2014/30/EU, 2014/35/EU, 2014/53/EU

FOIRE AUX QUESTIONS - Campingman Kompakt 2 MEGASAT

Comment mettre à jour le firmware de l'appareil de commande ?

Copiez le fichier firmware sur une clé USB formatée en FAT32 (aucun autre fichier). Éteignez le boîtier, insérez la clé, puis allumez-le. La mise à jour démarre automatiquement. Ne pas éteindre pendant la mise à jour.

Que faire si l'antenne ne trouve aucun satellite ?

Vérifiez les obstacles (arbres, bâtiments) et les conditions météo. Assurez-vous que le câble coaxial est bien connecté. Si le modèle n'a pas d'Auto Skew, ajustez manuellement le réglage Skew selon votre position (tableau des valeurs).

Comment monter l'antenne sur le toit du véhicule ?

Choisissez un emplacement plat, sans obstacle. Nettoyez la surface, appliquez la colle en zigzag sur le pied, placez l'antenne dans les 5 minutes et fixez-la provisoirement. Laissez sécher 48 heures. Pour une fixation supplémentaire, vissez le pied après séchage.

Puis-je utiliser l'antenne avec deux récepteurs ?

Le modèle Campingman Kompakt 2 est prévu pour un seul récepteur. Pour deux récepteurs, utilisez le modèle Campingman Kompakt 2 Twin qui dispose d'une deuxième sortie et de l'Auto Skew.

Que signifient les voyants LED sur le boîtier de commande ?

Le voyant vert (PWR) indique la mise sous tension. Le voyant rouge (LRR) s'allume fixe pendant la recherche. Le voyant jaune (SEARCH) clignote lors de la recherche. Une fois le satellite trouvé, le jaune s'éteint et l'écran affiche la liste des satellites.

Comment changer de satellite ?

Appuyez sur les touches haut/bas de l'appareil de commande pour sélectionner le satellite souhaité. La recherche recommence automatiquement.

L'image se fige ou disparaît, que faire ?

Cela peut être dû à des conditions météorologiques (pluie, neige) ou à des obstacles. Attendez le retour de bonnes conditions. Vérifiez aussi que le câble n'est pas endommagé et que le réglage Skew est correct.

Quel type de câble utiliser pour l'alimentation ?

Utilisez un câble d'au moins 2,5 mm² de section, directement raccordé à la batterie du véhicule avec un fusible de 7 A. Ne pas utiliser une prise allume-cigare.

Où trouver les valeurs de réglage Skew pour ma région ?

Le tableau dans la notice donne les valeurs pour les capitales européennes. Pour votre position précise, utilisez un calculateur en ligne ou consultez le site www.megasat.tv.

Comment nettoyer l'antenne ?

Nettoyez le capot en plastique avec un chiffon doux et un nettoyant non abrasif. Évitez les produits agressifs. Pour la surface de montage, utilisez un nettoyant adapté et un chiffon non tissé.

MODE D'EMPLOI Campingman Kompakt 2 MEGASAT

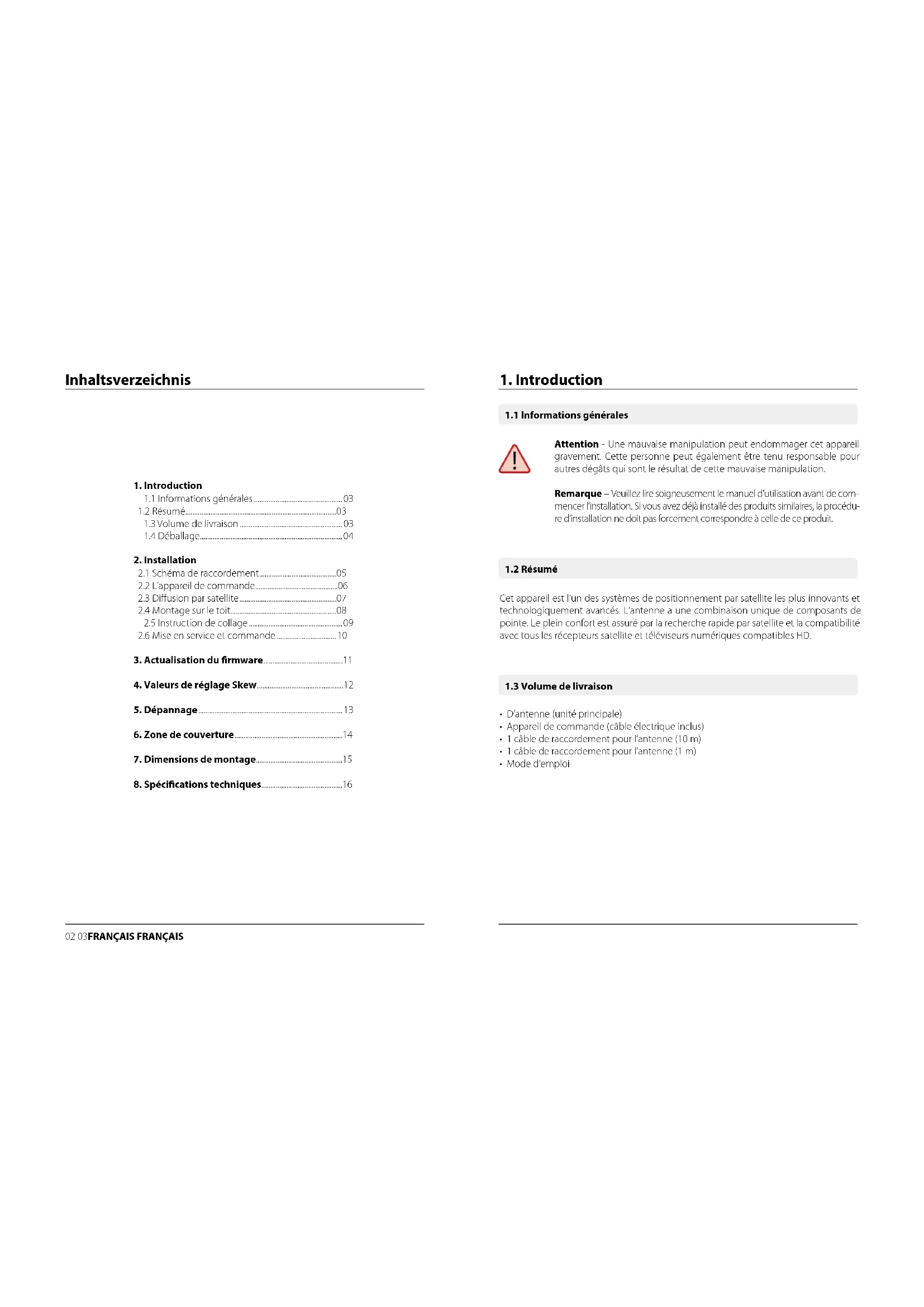

1.1 Informations générales 03 2 Résumé 03 1.3 Volume de livraison 03 1.4 Déballage 04

2. Installation

2.1 Schéma de raccordement.. 05 2.2 L'appareil de commande 06 2.3 Diffusion par satellite 07 2.4 Montage sur le toit 08 2.5 Instruction de collage 09 2.6 Mise en service et commande 10

3. Actualisation du firmware 11 4. Valeurs de réglage Skew 12 5. Dépannage 13 6. Zone de couverture 14 7. Dimensions de montage 15 8. Spécifications techniques 16

1.1 Informations générales

Attention - Une mauvaise manipulation peut endommager cet appareil gravement. Cette personne peut également être tenue responsable des autres dégâts qui sont le résultat de cette mauvaise manipulation.

Remarque - Veuillez lire soigneusement le manuel d'utilisation avant de commencer l'installation. Si vous avez déjà installé des produits similaires, la procédure d'installation ne doit pas forcément correspondre à celle de ce produit.

1.2 Résumé

Cet appareil est l'un des systèmes de positionnement par satellite les plus innovants et technologiquement avancés. L'antenne à une combinaison unique de composants de pointe. Le plein confi est assuré la recherche rapide par satellite et la compatibilité avec tous les récepteurs satellite et téléviseurs numériques compatibles HID.

1.3 Volume de livraison

D'antenne (unité principale) Appareil de commande (cable électrique inclus) - 1 cable de raccordement pour l'antenne (10 m) - 1 cable de raccordement pour l'antenne (1 m) Mode d'emploi

1. Introduction

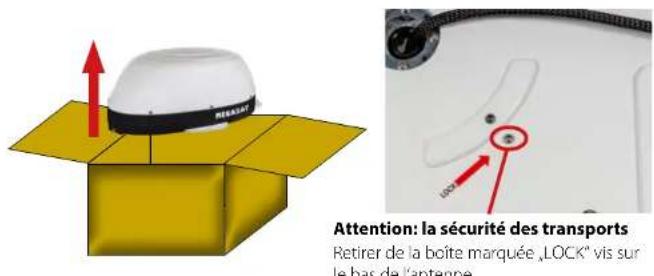

Ouvrez la boite et retirez l'unité de contrôle, les cables de connexion et le matériel d'emballage. Soulevez l'antenne tout droit hors de l'emballage. Ne jamais mettre le système à l'envers!

Unité d'antenne

Le capot en plastique élégant protège l'antenne des intempéries. Sous le capot se trouve une antenne haute performance de 460 x 260 mm. Le système Auto Skew et la nouvelle technique d'évaluation de la réception permettant la mise en œuvre de la meilleure réception possible en toute Europe.

Appareil de commande (IDU)

L'appareil de commande sert à la sélection d'un satellite. Il est placé entre l'antenne et le récepteur et alimente l'antenne en électricité. Après l'orientation de l'antenne vous pouvez éteindre l'appareil.

Remarque:

Le Campingman Kompakt 2 Twin dispose également d'une fonction Auto Skew qui ajuste automatiquement l'angle de polarisation du LNB et une autre connexion pour un deuxième récepteur. L'unité de commande ne doit être utilisée que sur la connexion marquée, Control Box. Seulement ceci est prévu pour le contrôle.

2. Installation

Ne montez pas l'appareil de commande et le récepteur satellite dans la zone d'un airbag dans l'intérieur de votre véhicule. Faites attention à la pose correcte des cables afin d'éviter des court-circuits. Veillez faire également attention s'il y a déjà des cables raccordés.

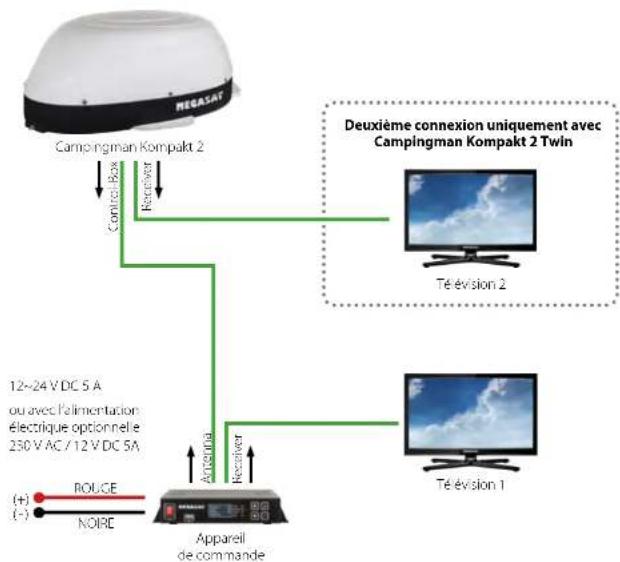

Raccordez l'antenne comme montré dans l'illustration:

L'antenne n'a pas à être utilisée avec deux récepteurs!

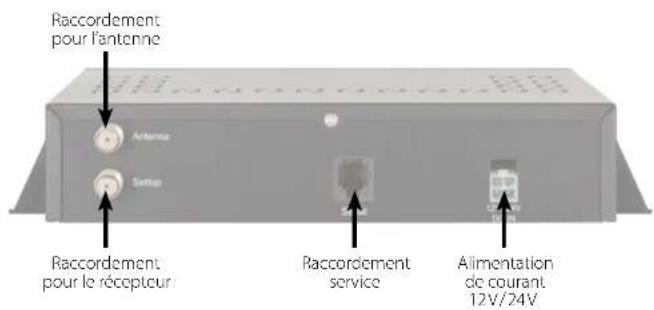

2.2 L'appareil de commande

Attention:

Raccordez l'appareil toujours à une ligne d'au moins 2,5 mm² et à 7 ampères (Ja directement à la batterie de voir vérificule).

2.3 Diffusion par satellite

Direct Broadcast Service (DBS) diffuse des fichiers audio, vidéos et données par satellite qui se trouve 35.000 km au-dessus de la terre. Les signaux du satellite sont reçus et traités par un poste récepteur comme l'antenne et un récepteur satellite. Le système demande une vue nette du satellite pour profiter au maximum de la réception des signaux.

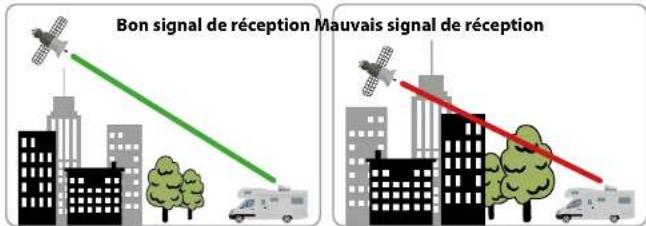

Des obstacles comme des arbres, des points et grands bâtiments, qui se trouvent dans l'angle d'incidence du satellite, induisent une perte du signal. Des pluies fortes, nuages, neiges ou glaces peuvent ALTERER la qualité de réception. Si le signal du satellite est perdu à cause des conditions climatiques, le programme actuel du récepteur est arrêté (l'image va geler ou disparait). Si les conditions atmosphériques permettent de nouveau une bonne réception, l'image sera restaurée.

2.4 Montage sur le toit

En principe, nous recommandons un montage par un revendeur ou par un atelier spécialisé!

Attention:

Veuillez prendre en considération que l'antenne change la hauteur du véhicule. Veuillez observer absolument les points de l'instruction de montage!

En général:

Veuillez assurer un lieu de travail approprié, une garage/salle est meilleure comme un lieu en plein air. La température d'environnement doit être entre +5°C et +25°C en maximum pour le montage. Ne travaillez pas directement en plein soleil. Respectez les instructions de travail concernant des produits chimiques. Veuillez à l'hygiène nécessaire.

Préparation:

1. Assurez-vous que le toit de votre véhicule a une stabilité suffisante. Si la stabilité du toit est insuffisante ou douteuse, vous devez fixer un tole d'env. 2 mm d'épaissure et de 100 x 100 cm sur l'extérieure du toit. Renseignez-vous auprès de votre constructeur automobile.
2. Vérifiez d'abord si toutes les pièces sont disponibles. En plus, vous avez peut-être besoin d'une traversée de tout pour le câble de raccordement de l'antenne. Celle-ci vous pouvez l'acquérir dans le commerce spécialisé.
3. Placez l'antenne sur le lieu de montage et alignez-la si bien que le branchement pour antenne ne montre pas dans le sens de la marche. Veillez à ce que le lieu de montage soit plat et qu'il n'y ait pas des structures de toit, qui peuvent causer des perturbations de la réception par satellite. Des structures de toit d'une hauteur allant jusqu'à 8 cm sont sans pertinence. Des structures plus hautes doivent avoir une certaine distance à l'antenne pour qu'il n'y ait aucun obstacle entre l'antenne et le satellite. La distance minimum d'une climatisation doit être 30 cm.
4. Nettoyez la surface de montage avec un nettoyant approprié et un chiffon non tissé pour éliminer des saletés et des impuretés. Puis, marquez avec un stylo le pied d'antenne.

2. Installation

1. Meulez faiblement la surface marquée avec un papier émeri (grain de 120) et nettoyez de nouveau la surface avec le nettoyant (ATTENTION: ensuite, ne touchez plus la surface). Laissez aérer le nettoyant pour env. 10 minutes.
2. Si l n'a aucune possibilité de poser le câble à travers d'une traversée de toit existante, veuillez chercher une position appropriée sur le toit du véhicule (de préférence sur le côté abrité du vent derrière l'antenne) pour le montage d'une traversée de toit afin d'éviter la pénétration d'humidité (p. ex. de la pluie ou d'éclaboussure) dans le trou. Veillez à ce que les câbles ne soient pas courbés excessivement pour éviter une perte de signal et un endommagement du câble (plus petit rayon de courbure 5 - 7 cm au maximum).

1. Préparez la colle pour le montage.
2. Appliquez la colle zigzagament sur la partie inférieure du pied d'antenne pour que la colle puisse durcir proprement.
3. Maintenant, placez tout de suite (dans les 5 minutes après l'application de la colle) l'antenne sur la surface marquée. Appuyez le pied légèrement et uniformément et fixez l'antenne (p. ex. avec une bande adhésive) pour qu'elle ne glisse pas. Après avoir appuyé l'antenne sur la surface, il doit être au moins 2mm de colle entre le pied d'antenne et la surface. La colle est durcie après 48 heures au maximum à une température de +18°C et une humidité relative de 50%. S'il y a une faible humidité pendant le montage, pulvérisez de l'eau dans l'environnement de l'antenne après le collage.
4. Enlevez immédiatement la masse adhésive sortant de l'espace entre l'antenne et la surface marquée avec un couteau de peintre ou semblable et nettoyez les surfaces encroissées avec le nettoyant et un chiffon non-tissé.
5. Pour être sûr, vous pouvez en plus fixer le pied d'antenne. Percez dans le toit de votre véhicule en vous alignant sur les trous du pied d'antenne et fixez-le par une vis avec contre-écrou. Pour que le pied récemment collé ne glisse pas, attendez avec cette fixation jusqu'à la colle à durci.
6. Après le montage et le durcissement complet, vous pouvez ajouter un joint de silicone autour du pied d'antenne.

2.6 Mise en service et commande

1. Allumez l'appareil de commande avec l'interrupteur principal. Puis, l'indicateur DEL vert (PWR) de l'appareil de commande est allumé - le démarrage commence.
2. À propos le démarriage les satellites préinstallés sont affichés sur l'écran. Sélectionnez dans les 2 secondes le satellite désiré en appuyant sur les touches de la sélection d'un satellite (haut/bas). Antenna... OK Tuner... OK Button... OK Check... le point respectif sur écran et indicateur à DEL rouge (LRR) rayonne sans arrêt. Si tout est confirmé avec OK la recherche commence. Pendants la recherche indicateur à DEL jaune (SEARCH) clignote.
3. À propos d'une recherche avec succès, l'appareil de commande affiche la liste des satellites sur l'écran, indicateur à LED jaune s'éteint et l'écran s'éteint.

Remarque:

Pour changer le satellite, vous pouvez sélectionner le satellite désiré en appuyant sur les touches de la sélection d'un satellite (haut/bas). L'appareil de commande commence de nouveau la recherche.

3. Actualisation du firmware

De temps en temps le firmware de l'appareil de commande doit être actualisé (p. ex. concernant un changement de fréquence de l'opérateur satellitaire ou une amélioration générale de l'appareil de commande).

Vous trouvez le firmware actuel sur notre site Internet www.megasat.tv

Actualisation

1. Copiez le fichier de firmware sur une clé USB. Assurez-vous que la clé USB est formatée avec le système de fichiers FAT32. En outre, il est nécessaire qu'aucuns autres fichiers ne se trouvent sur la clé USB.
2. Assurez-vous que l'interrupteur principal de l'appareil de commande est éteint.
3. Insérez la clé USB avec le firmware actuel dans le port USB à l'avant.
4. Allumez maintenant l'appareil de commande. L'appareil de commande redémarre et commence l'actualisation automatiquement. IMPORTANT: Pour éviter des dégâts éventuels, ne t'éteignez pas l'appareil de commande pendant l'actualisation!
5. Après avoir terminé l'actualisation, l'appareil de commande s'éteint et redémarre automatiquement. L'actualisation est terminée. Le firmware actuel affiche à l'écran juste après le démarrage.

Valeurs de réglage Skew pour les capitales européennes

Les réglages suivants doivent seulement être effectués concernant le campingman kompakt 2 (sans auto skew)

Les signaux sur la ligne verticale (rouge) et horizontale (bleu) ont un déport d'exact entre eux. En raison des positions différentes des satellites, dépendant de votre emplacement, il est possible que les signaux n'arrivent pas exactement vertical et horizontal au LNB. Pour ajuster ça, vous nevez placer le LNB à une position correcte envers le signal émis. Cet ajustement du LNB est désigné comme « réglage Skew ». L'illustration suivante montre le réglage optimal du LNB. Plus l'unanimité est précise, plus la réception est bonne.

mauvaise réception

bonne réception

Meilleure réception

Pays	Ville	Atra 2	Atra 1	Atra 1	Ithorid	Atra 4	Ithor	Ithorat	Ithorat
Bulgaria	Sofia	+1.7	-6.8	+11.4	+11.0	-19.0	+24.0	+11.0	+22.2
Danmark	Copenhagen	-3.4	-0.4	+2.5	-0.3	+5.3	-8.1	+24.8	+11.6
Finland	Heikki	+5.2	-7.9	+10.3	+6.8	-11.2	+14.2	+25.2	+16.0
France	Paris	-13.9	-10.5	-7.2	-9.2	-2.2	-2.9	+25.0	+6.8
Allemagne	Berlin	-1.1	-0.7	+2.6	+0.3	+6.6	+10.8	+27.8	+14.5
Anglsterne	Londres	-13.7	-10.7	-7.8	-10.3	-4.0	-2.6	+21.6	-5.9
Greece	Athens	+1.3	-7.3	+17.7	+11.4	-72.5	+8.1	+15.9	+11.6
Hongrie	Budapest	-1.3	-3.0	+6.9	+5.6	-12.8	+17.5	+84.7	+20.5
Italie	Rome	-9.8	-5.0	-0.4	-0.6	+6.5	+14.6	+37.0	+18.5
Polnoge	Varoșe	+1.5	-5.1	+8.4	+6.1	-12.7	+16.7	+31.0	+18.8
Portugal	Lisbonne	-30.2	-27.0	-23.7	-25.3	-16.8	-10.1	+23.9	-5.1
Portugae	Madrid	-24.8	-21.2	-17.6	-18.7	-9.9	-8.7	+27.5	+1.5
Belgique	Bruxelles	-11.2	-7.9	-1.8	-7.0	-6.3	+1.4	+24.7	-9.4
Suèze	Stockholm	+1.1	-8.8	+6.4	+3.0	+7.8	+11.0	+23.8	+13.0
Suèze	Berne	-11.5	-7.5	-3.8	-5.2	+2.4	-7.8	+29.5	+11.4
Autrôche	Vienne	-3.4	-6.7	+4.5	+3.0	-10.2	+15.0	+32.9	+18.0

Aucun signal de satellite

Des obstacles comme des arbres, des points et grands bâtiments, qui se trouvent dans l'angle d'incidence du satellite, induisent une perte du signal. Si le signal du satellite est perdu et cause des conditions climatiques, le programme actuel du récepteur est arrêté (l'image va gréier ou disparaitre). Si les conditions atmosphériques permettent de nouveau une bonne réception, l'image sera restaurée.

Afficher l'écran sur l'appareil de commande

Il n'y a pas une connexion à l'antenne ou il y a des difficultés de communication avec l'antenne. Vérifiez éventuellement la ligne coaxiale.

Tuner (FAIL)

Il y a des problèmes avec l'entrée du tuner de l'appareil de commande. Veillez contacter votre revendeur pour une vérification.

Il y a des problèmes avec la carte mère (carte mère de l'appareil de commande). Veuillez contacter votre revendeur pour une vérification.

Satellite n'est pas trouvé (seulement shipman sans auto skew)

Si l'antenne ne trouve pas un satellite, vérifie le réglage Skew du satellite pour votre emplacement. Vous trouvez une vue détaillée des valeurs de réglage Skew dans le tableau. Le réglage par défaut du LNB est de 0 degrès. Si ce réglage diffère (selon la liste) de plus de 5 degrès, corrige le nombre de degrès.

Des problèmes de réception peuvent être causés par une forte pollution sur le boîtier.

Tout est raccordé correctement et allumé?

Assurez-vous que le téléviseur et le récepteur sont raccordés correctement et que le récepteur pour la réception satellite est réglé correctement. Est-ce que tous les câbles sont raccordés correctement ou était le raccordement desserré?

Zone de couverture du satellite

Les satellites se trouvent sur des positions fixes au-dessus de l'équateur en orbite. Pour recevoir les signaux TV, le lieu de réception doit être dans la zone de couverture. Vérifie à l'aide de l'illustration si le lieu de réception se trouve dans la zone de réception du satellite. Dans les zones périphériques de la zone de couverture, des perturbations de la réception peuvent se produire.

Modification de la fréquence du satellite

Les émetteurs de télévision changent la fréquence qui ensuite ne correspond plus avec la fréquence du récepteur. Veuillez informer de la fréquence actuelle d'émetteur.

6. Zone de couverture

Remarque:

Dans les zones périphériques de la zone de couverture, des perturbations de la réception peuvent se produire.

7. Dimensions de montage

8. Spécifications techniques informations de conformité

Type d'antenna Off-Set-Spiege
Nombre de participants	1 (Campingman Kompakt 2)2 (Campingman Kompakt 2 Twin)
Typ de LNB Universal LNB
Fonction Auto Skew uniquement avec Campingman Kompakt 2 Twin
Sande de fréquence bande Ku
Gamage de fréquence 10.7 GHz - 1	2.75 GHz
Amplification du LNB 33 dBi
Puisance de réception 49 dBW
Polarisation Vertical / Horizontal
Moteur Moteur à courant continu	2 axes
Angle d'inclinaison 15° - 62°
Angle de recherche	360°
Temps d'orientation	50° par seconde
Plage de température	-25°C bis +70°C
Source de courant	12 VDC @ 5 ampère
Diamètre reflecteur	460 x 260 mm (B/H)
Dimensions de l'antenne	696 x 298 x 806 mm (B/H/T)
Poids de l'antenne	ca. 10 kg
Dimensions de l'apparil de commande	200 x 45 x 134 mm (B/H/T)
Poids de l'apparil de commande	ca. 617 g

Remarque:

Le poids et les dimensions ne sont pas des mesures rigoureusement exactes. Des détails techniques peuvent être modifiés à tout moment sans annonce préalable.

Par la présente, Megasat Werke GmbH déclare que les appareils suivants sont conformes aux exigences essentielles et aux autres dispositions pertinentes des Directives 2014/30/EU (EMV), 2014/35/EU (LVD) et 2014/53/EU (RED):

La déclaration de conformité concernant ces produits est disponible pour l'entreprise: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

La déclaration de conformité peut être téléchargée depuis notre page d'accueil: www.megasat.tv/support/downloads

Enregistrement des produits

L'enregistrement de votre produit Megasat vous donne accès à nos notifications automatiques par e-mail. Si votre produit nécessite un nouveau firmware, vous en serez informé par e-mail.

Pour l'inscription, veillez visiter notre page d'accueil www.megasat.tv

Vous trouverez le formulaire sous Support ⇔ enregistrement du produit
