BEDIENUNGSANLEITUNG Campingman Kompakt 2 MEGASAT

Bedienungsanleitung Campingman Kompakt 2Inhaltsverzeichnis 02 03DEUTSCH DEUTSCH

2.4 Montage auf dem Dach ...............................................08

2.5 Klebeanleitung ...................................................................09

2.6 Inbetriebnahme und Bedienung ............................ 10

3. Aktualisierung der Firmware .....................................11

Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Die Verantwortlichen können auch für daraus resul- tierende weitere Schäden am Gerät verantwortlich gemacht werden. Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen. Falls Sie schon ähnliche Produkte installiert ha- ben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen. Dieses Gerät ist eine der innovativsten und technologisch fortschrittlichsten Satelli- ten-Positionierungs-Anlagen. Die Antenne verfügt über eine einzigartige Kombination von modernsten Komponenten. Vollen Komfort bietet die schnelle Satellitensuche und eine Kompatibilität mit allen digitalen, HD-fähigen Satelliten Receivern und TV Geräten.

• Antenne (Haupteinheit)

• Steuergerät (IDU) inkl. Stromkabel

• 1x Antennenanschlusskabel (10 m)

• 1x Antennenanschlusskabel (1 m)

1.1 Sicherheitshinweise

1.2 Kurzbeschreibung

1.3 Lieferumfang1. Einführung

04 05DEUTSCH DEUTSCH

Antenneneinheit Die elegante Kunstoffhaube schützt die Antenne bestens gegen äußere Witterungseinflüsse. Darunter befindet sich eine 460 x 260 mm Hoch- leistungsantenne. Die neue Elevationstechnik von 15-62° ermöglicht bestmöglichen Empfang in ganz Europa. Steuergerät Das Steuergerät dient zur Satellitenauswahl und Steuerung. Es wird zwischen Antenne und Receiver geschaltet und versorgt die Antenne mit Strom. Nach erfolgreicher Ausrichtung kann das Gerät ausgeschal- tet werden. Information: Der Campingman Kompakt 2 Twin besitzt zusätzlich eine Auto Skew Funktion, die den Polarisationswinkel des LNBs automatisch einstellt und einen weiteren Anschluss für einen zweiten Receiver. Das Steuer- gerät darf nur an dem mit „Control-Box“ markierten Anschluss betrie- ben werden. Nur dieser ist zur Ansteuerung vorgesehen. Öffnen Sie die Box und entnehmen Sie das Steuergerät, die Anschlusskabel und das Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus der Verpackung. Stellen Sie die Anlage niemals auf den Kopf!

1.4 Systemkomponenten 2.1 Anschluss der Komponenten

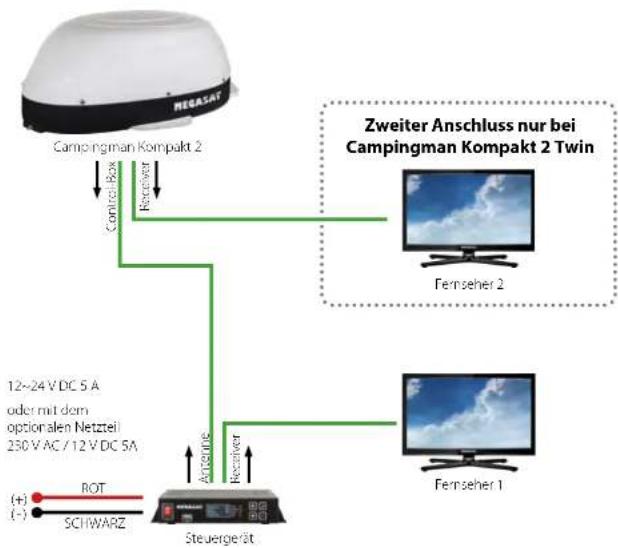

Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginneren nicht im Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurz- schlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel. Schließen Sie die Antenne wie auf der Abbildung dargestellt an: Information: Die Antenne muss nicht zwingend mit zwei Receivern betrieben werden! Campingman Kompakt 2 Steuergerät ROT SCHWARZ 12~24 V DC 5 A Control-Box Antenne Receiver Receiver

oder mit dem optionalen Netzteil 230 V AC / 12 V DC 5A Achtung: Transportsicherung Entfernen Sie anschließend die mit „LOCK“ markierte Schraube auf der Unterseite der Antenne. Zweiter Anschluss nur bei Campingman Kompakt 2 Twin Fernseher 2 Fernseher 106 07DEUTSCH DEUTSCH

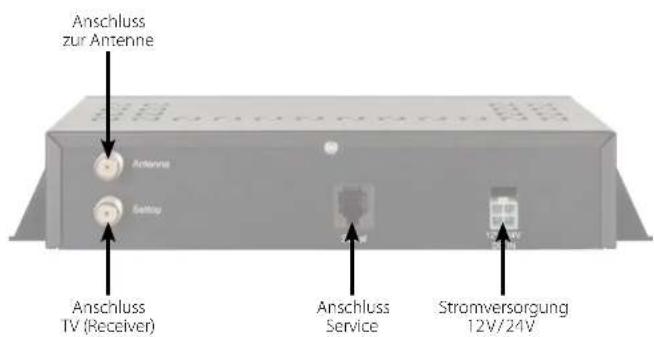

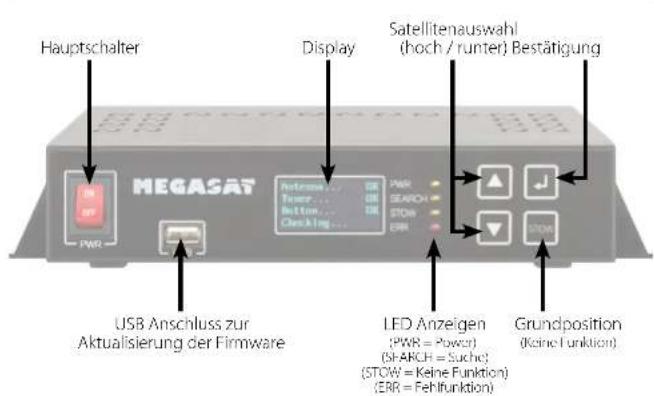

2.2 Das Steuergerät 2.3 Satellitenübertragung

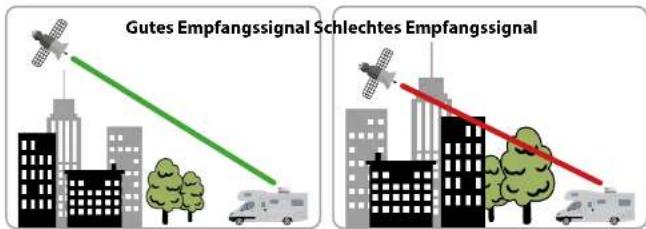

Achtung: Schließen Sie das Gerät immer über eine mit 7 Ampere abgesicherte, und mind. 2,5 mm² starke Leitung an (niemals direkt an die Autobatterie). Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Empfangsstation wie der Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- beitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signalempfang maximal auszunutzen. Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt. USB Anschluss zur Aktualisierung der Firmware Hauptschalter Display Satellitenauswahl (hoch / runter) Bestätigung Grundposition (Keine Funktion) LED Anzeigen (PWR = Power) (SEARCH = Suche) (STOW = Keine Funktion) (ERR = Fehlfunktion) Anschluss zur Antenne Anschluss TV (Receiver) Anschluss Service Stromversorgung 12 V / 24 V Gutes Empfangssignal Schlechtes Empfangssignal08 09DEUTSCH DEUTSCH

2.4 Montage auf dem Dach

Achtung: Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe ent- sprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung! Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerk- statt vornehmen zu lassen! Allgemeines: Sorgen Sie für einen geeigneten Arbeitsplatz. Eine Garage/Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage soll zwischen +5° C und max. +25° C liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene. Vorbereitung:

1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei un-

genügender oder zweifelhafter Dachstabilität ist ein ca. 2 mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ih- rem Fahrzeughersteller.

2. Prüfen Sie, ob alle Teile vorhanden sind. Möglicherweise benötigen Sie für das An-

schlusskabel der Antenne zusätzlich eine Dachdurchführung. Dieses erhalten Sie im Fachhandel.

3. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus, dass

der Antennenanschluss in Richtung Heck zeigt. Achten Sie darauf, dass der Einbau- platz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenempfang stö- ren könnte. Aufbauten bis zu 8 cm Höhe spielen keine Rolle, höhere Aufbauten sollten einen entsprechenden Abstand zur Antenne haben, damit kein Hindernis zwischen Antenne und Satellit vorhanden ist . Der Mindestabstand zu einer Klimaanlage sollte 30 cm betragen.

4. Säubern Sie die Montagefläche mit

einem geeigneten Reiniger und ei- nem Vliestuch um Schmutz und Un- reinheiten zu entfernen. Zeichnen Sie anschließend die Antennenfüße mit einem Stift an.

5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Körnung)

leicht an und säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reiniger ca. 10 Minuten ablüften.

6. Falls keine vorhandene Dachdurchführung vorhanden ist, die genutzt werden kann,

suchen Sie eine geeignete Stelle (am besten im Windschatten hinter der Antenne) auf dem Fahrzeugdach. Es ist darauf zu achten, dass das Eindringen von Wasser und Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch vermieden werden muss. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um Signalverlust und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius max. 5-7 cm).

1. Bereiten Sie den Kleber für die Montage vor.

2. Tragen Sie nun den Kleber auf die Unterseite der Antennenfüße

in Schlangenlinien auf, damit der Kleber bis ins Innere gut aus- härten kann.

3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf

die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixie- ren Sie die Antenne damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2 mm Kleber zwischen Antennenfuß und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18° C und einer relati- ven Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine geringere Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung der Antenne immer wieder etwas Wasser in die Luft.

4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und

säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.

5. Zur Sicherheit können Sie die Antennenfüße zusätzlich befestigen. Dazu bohren Sie

durch das vorhandene Loch im jeweiligen Antennenfuß in das Dach Ihres Fahrzeuges und fixieren es durch eine Schraube mit Kontermutter. Damit die frisch verklebten Füße nicht verrutschen, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.

6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge um

die Antennenfüße gezogen werden.2. Installation 3. Aktualisierung der Firmware

2.6 Inbetriebnahme und Bedienung

1. Schalten Sie das Steuergerät am Hauptschalter ein. Die grüne LED-Anzeige (PWR) am

Steuergerät leuchtet auf - der Bootvorgang startet.

2. Nach dem Bootvorgang werden die vorinstallierten Satelliten im Display angezeigt.

Wählen Sie innerhalb von 2 Sekunden den gewünschten Satelliten mit den Satel- litenauswahltasten (hoch/runter).

3. Das Steuergerät prüft nun, ob alle Komponenten

verbunden sind und das System betriebsbereit ist. Sollte das Steuergerät einen Fehler finden, erscheint im Display „FAIL“ hinter dem jeweiligen Punkt und die rote LED-Anzeige (ERR) leuchtet durchgehend. Ist alles mit OK bestätigt startet nun der Suchvorgang. Während des Suchvorgangs blinkt die gelbe LED-Anzeige (SEARCH).

4. Nach erfolgreicher Suche zeigt das Steuergerät die Satellitenliste im Display, die gelbe

LED-Anzeige erlischt und das Display wird abgedunkelt. Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden muss (z. B. bei einer Frequenzänderung des Satellitenbetreibers oder einer allgemeinen Verbesserung des Steuergerätes). Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv

1. Kopieren Sie die Firmware-Datei auf einen ge-

eigneten USB Stick. Der USB Stick sollte auf FAT32 formatiert sein und keine anderen Datei- en beinhalten.

2. Vergewissern Sie sich, dass das Steuergerät am

Hauptschalter ausgeschaltet ist.

3. Stecken Sie den USB Stick mit der neuen Firm-

ware in die USB Buchse an der Vorderseite.

4. Schalten Sie nun das Steuergerät ein. Das Steu-

ergerät bootet und startet den Updatevorgang automatisch. WICHTIG: Schalten Sie das Steuergerät während des Updatevorgangs nicht aus, um evtl. Schäden zu vermeiden!

5. Nach erfolgreichem Update schaltet sich das

Steuergerät aus und startet automatisch neu. Der Updatevorgang ist nun beendet. Die aktu- elle Firmware wird kurz nach dem Bootvorgang im Display angezeigt. Hinweis: Um den Satelliten zu wechseln, können Sie mit den Satellitenauswahltasten (hoch/ runter) einen beliebig anderen wählen. Das Steuergerät beginnt erneut die Suche.4. Skew Einstellungswerte 5. Fehlerbehebung

-90°+90° Skew Einstellungswerte für europäische Hauptstädte Folgende Einstellungen müssen Sie nur beim Campingman Kompakt 2 (ohne Auto Skew) vornehmen. Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau 90º zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem Standort, ist es möglich, dass die Signale nicht genau vertikal und horizontal auf das LNB tref- fen. Um dieses anzupassen, müssen Sie das LNB in die richtige Lage zu dem ausgesendeten Signal bringen. Diese Anpassung am LNB wird als „Skew Einstellung“ bezeichnet. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer die Über- einstimmung, desto besser der Empfang. schlechter Empfang guter Empfang bester Empfang LNB Position Satellitensignal Land Stadt Astra 2 Astra 3 Astra 1 Hotbird Astra 4 Thor Hispasat Eutelsat 5 Bulgarien Sofia +1.7 +6.8 +11.4 +11.0 +19.0 +24.0 +41.0 +27.2 Dänemark Kopenhagen -3.4 -0.4 +2.5 -0.3 +5.3 +9.1 +24.8 +11.6 Finnland Helsinki +5.2 +7.9 +10.3 +6.8 +11.2 +14.2 +25.2 +16.0 Frankreich Paris -13.9 -10.5 -7.2 -9.2 -2.2 +2.9 +25.0 +6.3 Deutschland Berlin -4.1 -0.7 +2.6 +0.3 +6.6 +10.8 +27.8 +13.5 England London -13.7 -10.7 -7.8 -10.3 -4.0 +0.6 +21.6 +3.9 Griechenland Athen +1.3 +7.3 +12.7 +13.4 +22.5 +28.1 +45.9 +31.6 Ungarn Budapest -1.3 +3.0 +6.9 +5.6 +12.8 +17.5 +34.7 +20.5 Italien Rom -9.8 -5.0 -0.4 -0.6 +8.5 +14.6 +37.0 +18.5 Polen Warschau +1.5 +5.1 +8.4 +6.1 +12.2 +16.2 +31.0 +18.8 Portugal Lissabon -30.2 -27.0 -23.7 -25.3 -16.8 -10.1 +23.9 -5.1 Spanien Madrid -24.8 -21.2 -17.6 -18.7 -9.9 -3.2 +27.5 +1.5 Belgien Brüssel -11.2 -7.9 -4.8 -7.0 -0.3 +4.4 +24.7 +9.3 Schweden Stockholm +1.1 +3.8 +6.4 +3.0 +7.8 +11.0 +23.8 +13.0 Schweiz Bern -11.3 -7.5 -3.8 -5.2 +2.4 +7.8 +29.5 +11.4 Österreich Wien -3.4 +0.7 +4.5 +3.0 +10.2 +15.0 +32.9 +18.0 Kein Satellitensignal Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelli- ten befinden, führen zu einem Verlust des Signals. Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwin- den). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt. Display Anzeigen am Steuergerät Antenna (FAIL) Es besteht keine Verbindung zur Antenne, oder es gibt Kommunikationsschwierigkei- ten mit der Antenne. Überprüfen Sie ggf. die Koaxialleitung. Tuner (FAIL) Es gibt Probleme mit dem Tunereingang des Steuergerätes. Bitte suchen Sie einen Fachhändler zur Überprüfung auf. Button (FAIL) Es gibt Probleme mit dem Mainboard (Hauptplatine des Steuergerätes). Bitte suchen Sie einen Fachhändler zur Überprüfung auf. Satellit wird nicht gefunden (nur beim Campingman ohne Auto Skew) Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte entnehmen Sie bitte der Tabelle. Die Grundeinstellung des LNBs ist 0 Grad. Sollte diese laut Liste mehr als 5 Grad abweichen, korrigieren Sie die Gradzahl entsprechend. Gibt es Verschmutzung auf der Antenne? Starke Verschmutzung auf dem Gehäuse kann zu Empfangsproblemen führen. Ist alles richtig angeschlossen und eingeschaltet? Vergewissern Sie sich, dass der TV und der Receiver richtig angeschlossen und der Receiver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel richtig an- geschlossen oder hat die Verbindungen eine andere Person versehentlich gelockert? Satelliten Ausleuchtzone Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die TV Sig- nale zu empfangen, muss der Empfangsort innerhalb der Ausleuchtzone liegen. Überprü- fen Sie an Hand der Grafik, ob sich Ihr Standort in der Ausleuchtzone des Satelliten befin- det. In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. Satellitenfrequenz wurde geändert Fernsehsender wechseln vereinzelt Ihre Frequenz die mit der Frequenz im Receiver dann nicht mehr übereinstimmt. Erkundigen Sie sich nach der aktuellen Frequenz des Senders.14 15DEUTSCH DEUTSCH

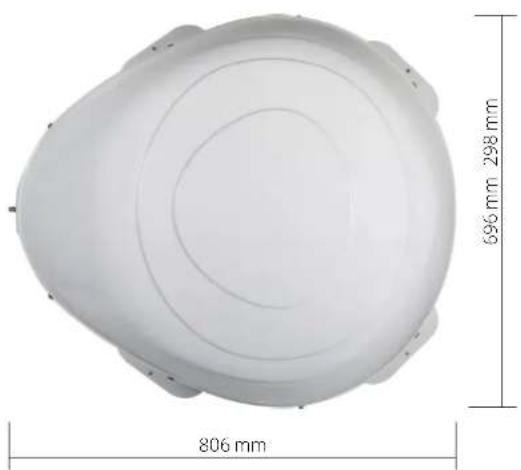

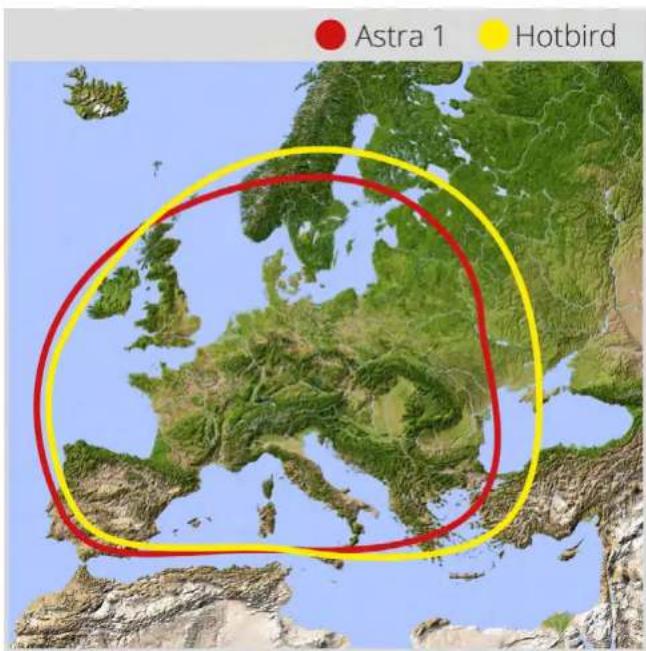

6. Ausleuchtzone 7. Montageambessungen

Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. 806 mm 696 mm 298 mmHiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet: Megasat Campingman Kompakt 2 (Artikel-Nr. 1500183) Megasat Campingman Kompakt 2 Twin (Artikel-Nr. 1500184) Die Konformitätserklärung zu diesen Produkt liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer Die Konformitätserklärung können Sie auf unserer Homepage downloaden: www.megasat.tv/support/downloads

8. Technische Details Konformitätsinformation

Hinweis: Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Daten können jederzeit ohne vorherige Ankündigung geändert werden. Antennen Typ Off-Set-Spiegel Anzahl der Teilnehmer 1 (Campingman Kompakt 2) 2 (Campingman Kompakt 2 Twin) LNB Typ Universal LNB Auto-Skew-Funktion nur bei Campingman Kompakt 2 Twin Frequenzband Ku Band Frequenzbereich 10.7 GHz bis 12.75 GHz LNB Verstärkung 33 dBi Empfangsleistung 49 dBW Polarisation Vertikal / Horizontal Motorsteuerung 2-Achsen DC Motor Neigungswinkel 15° bis 62° Suchwinkel 360° Drehgeschwindigkeit 50° pro Sekunde Temperaturbereich -25° C bis +70° C Spannungsversorgung 12 V DC @ 5 Ampere Abmessungen Spiegel 460 x 260 mm (B/H) Abmessungen Antenne 696 x 298 x 806 mm (B/H/T) Gewicht Antenne ca. 10 kg Abmessungen Steuergerät 200 x 45 x 134 mm (B/H/T) Gewicht Steuergerät ca. 617 g PRODUKTREGISTRIERUNG Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automa- tischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt. Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv Das Formular finden Sie unter Support

ProduktregistrierungVersion: 1.2 (Februar 2020) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH
