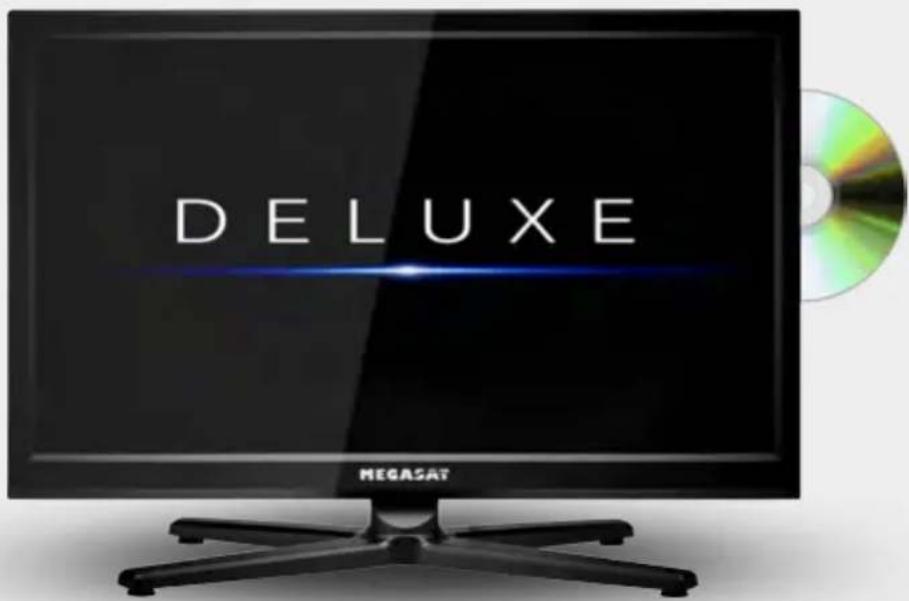

Royal Line 19 Deluxe - Fernseher MEGASAT - Kostenlose Bedienungsanleitung

Produkttyp	LED TV
Bildschirmgröße	19 Zoll (48 cm)
Auflösung	1366 x 768 Pixel (HD Ready)
Helligkeit	200 cd/m²
Kontrastverhältnis	1000:1
Betrachtungswinkel	178° horizontal / 178° vertikal
Tuner	DVB-T2/C/S2
Anschlüsse	HDMI x1, USB x1, VGA x1, AV In, RF In, Kopfhörerausgang
Stromverbrauch	30 W (Standby <1 W)
Stromversorgung	AC 100-240V, 50/60Hz
Abmessungen (B x H x T) ohne Standfuß	450 x 280 x 45 mm
Gewicht ohne Standfuß	2,5 kg
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Auf eine stabile Oberfläche stellen.
Ersatzteile und Reparierbarkeit	Ersatzteile sind bei autorisierten Megasat-Servicezentren erhältlich.
Allgemeine Informationen	Fernbedienung und Bedienungsanleitung im Lieferumfang enthalten. Wandmontage möglich (VESA 100x100).

Häufig gestellte Fragen - Royal Line 19 Deluxe MEGASAT

Wie schalte ich den Fernseher ein, wenn die Fernbedienung fehlt?

Verwenden Sie die Einschalttaste an der Unterkante des TV-Panels. Drücken Sie sie einmal, um einzuschalten.

Warum erscheint kein Bild, wenn ich ein externes Gerät anschließe?

Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (z. B. HDMI, AV). Drücken Sie die Source-Taste auf der Fernbedienung, um durch die Eingänge zu schalten.

Wie kann ich die Bildqualität verbessern?

Gehen Sie zu Menü > Bildeinstellungen. Passen Sie Helligkeit, Kontrast, Schärfe an und wählen Sie eine Voreinstellung wie Standard oder Kino.

Was soll ich tun, wenn sich der Fernseher automatisch ausschaltet?

Dies kann auf die Sleep-Timer- oder Auto-Aus-Funktion zurückzuführen sein. Gehen Sie zu Menü > Timer, um sie zu deaktivieren.

Kann ich diesen Fernseher an der Wand montieren?

Ja. Dieser Fernseher unterstützt die VESA 100x100 mm-Wandmontage. Verwenden Sie eine kompatible Wandhalterung und befolgen Sie die Installationsanleitung.

Wie setze ich den Fernseher auf die Werkseinstellungen zurück?

Gehen Sie zu Menü > Einstellungen > Werksreset. Geben Sie die PIN (Standard ist 0000) ein und bestätigen Sie.

Warum gibt es keinen Ton?

Überprüfen Sie, ob die Stummschaltung aktiviert ist (Stummtaste drücken). Überprüfen Sie auch die Lautstärke und dass keine externen Lautsprecher oder Kopfhörer angeschlossen sind.

Wie scanne ich nach digitalen Kanälen?

Gehen Sie zu Menü > Kanal > Automatischer Sendersuchlauf. Wählen Sie Ihren Antennentyp (DVB-T/C/S2) und starten Sie den Suchlauf.

Welche Reinigungsmethode wird für den Bildschirm empfohlen?

Verwenden Sie ein weiches, fusselfreies Mikrofasertuch. Befeuchten Sie es leicht mit Wasser oder einem speziellen Bildschirmreiniger. Wischen Sie vorsichtig in kreisenden Bewegungen.

Wie kann ich die TV-Firmware aktualisieren?

Laden Sie die neueste Firmware von der Megasat-Website auf ein USB-Laufwerk herunter. Stecken Sie das USB in den Fernseher, gehen Sie zu Menü > Software-Update und folgen Sie den Anweisungen auf dem Bildschirm.

BEDIENUNGSANLEITUNG Royal Line 19 Deluxe MEGASAT

1. Sicherheitshinweise....03
2. Lieferumfang 03
3. Standfußmontage 04

4. Bezeichnungen

4.1 Front- und Seitenansicht....06
4.2 Anschlüsse 07
4.3 Fernbedienung 08

1. Erstinbetriebnahme 09

6. Grundfunktionen

6.1 Eingangsquelle wählen 10
6.2 Navigation im Hauptmenü....10

7. Das Hauptmenü

7.1 Sendersuche....11

7.1.1 Sendersuche (Satellit).... 11
7.1.2 Sendersuche (Kabel und Terrestrisch).... 16

7.2 Bild 17

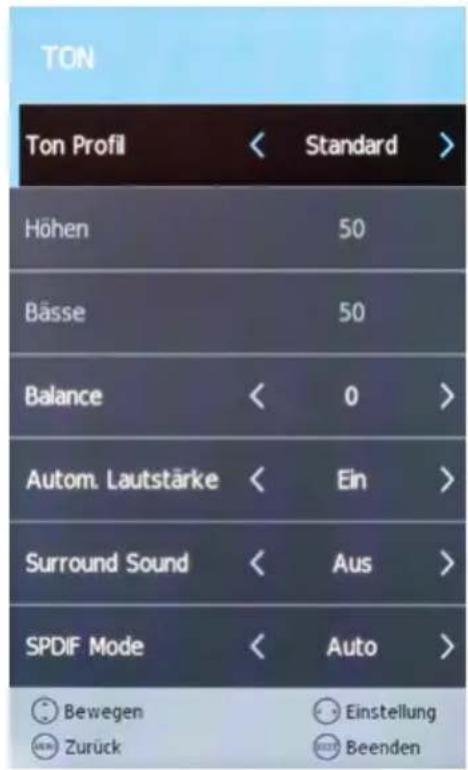

7.3 Ton....18

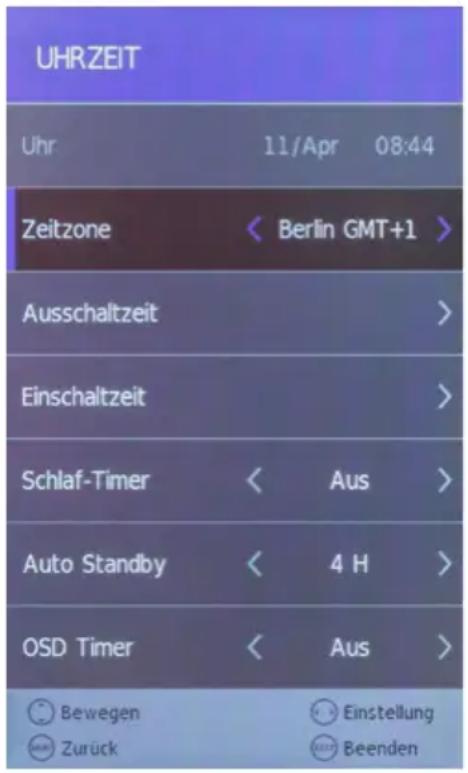

7.4 Uhrzeit 19

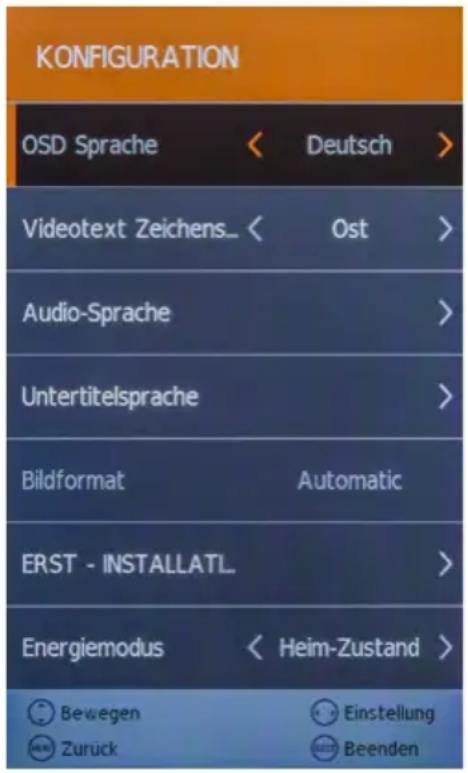

7.5 Konfiguration 20
7.6 Schutz 21

8. DVD Betrieb

8.1 Tastenfunktionen im DVD Betrieb 22
8.2 DVD Einstellungsmenü 23

9. Multimediabetrieb (USB)

9.1 Fotos 25
9.2 Musik 26
9.3 Filme 27

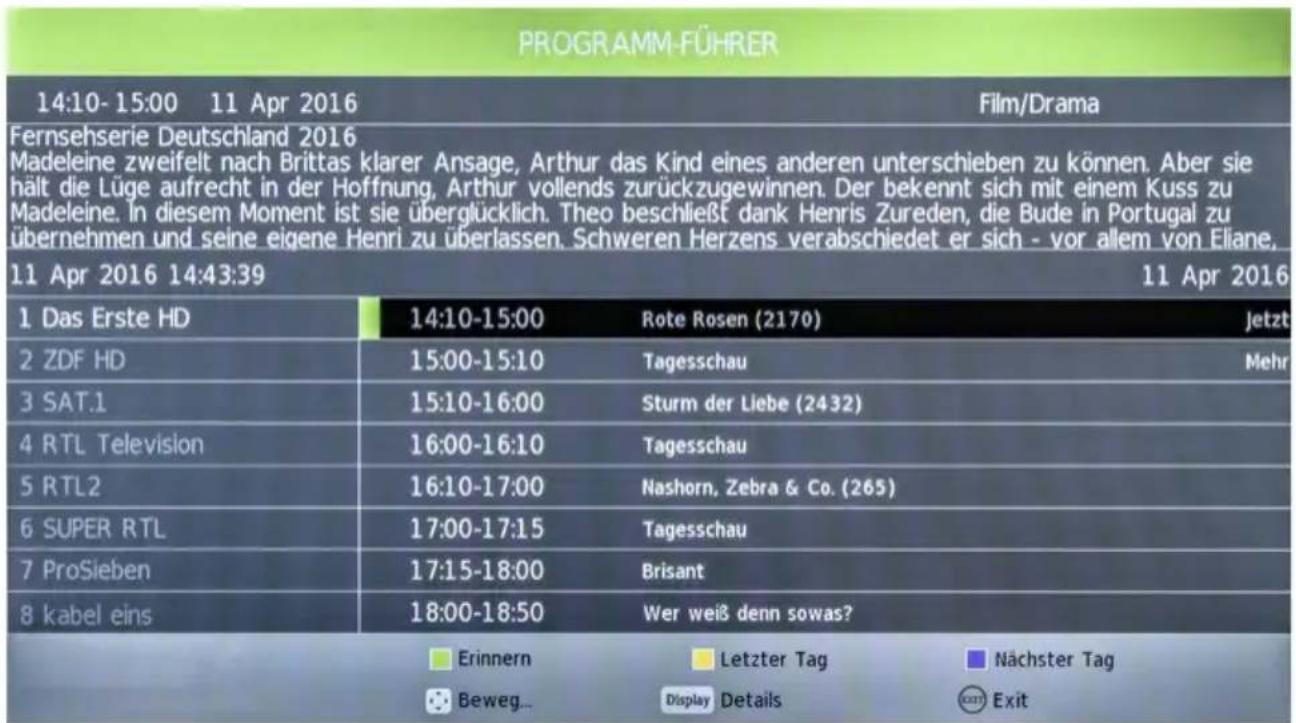

1. EPG Menü (Programmführer) 28

2. Cl+ Schacht zur Pay-TV Erweiterung 29

3. Fehlerbehebung 30
4. Technische Daten 31

1. Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vorder Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus.

Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

2. Lieferumfang

Bitte überprüfen Sie, ob die folgenden Teile in der Verpackung enthalten sind. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

1. Fernseher

2. Standfuß inkl. Schrauben

3. Fernbedienung

4. Batterien

5. AV Adapter

6. YUV Adapter

7. 230/12 Volt Netzteil

8. 12 Volt KFZ-Anschlusskabel

9. Bedienungsanleitung

3. Standfußmontage

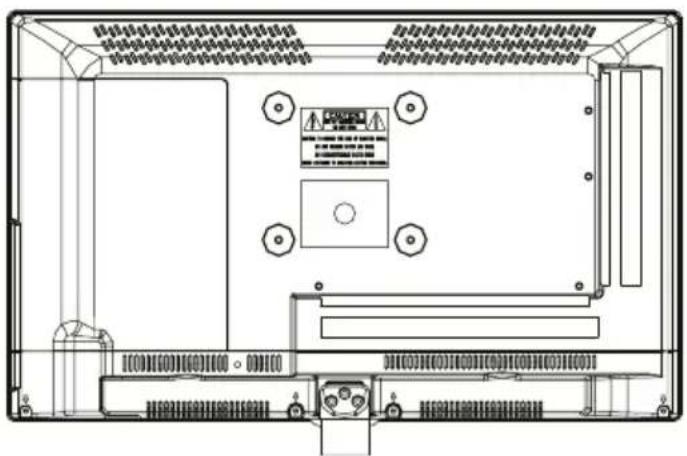

1. Für die Montage benötigen Sie folgende Teile

Bevor Sie den Standfuß montieren, überprüfen Sie bitte ob alle Teile vollständig und keine sichtbaren Schäden vorhanden sind. Wenn ein Teil fehlen sollte oder beschädigt ist, wenden Sie sich bitte an Ihren Fachhändler.

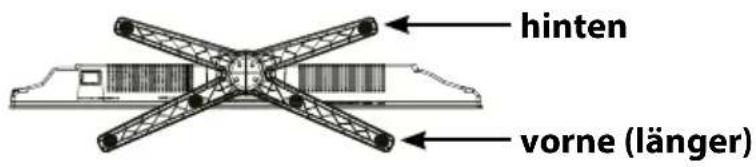

2. So montieren Sie den Standfuß

Legen Sie den Fernseher auf eine flache, weiche Unterlage (z. B. Decke, Schaumstoff, ...) um Schäden am Fernseher, bzw. Display zu vermeiden.

Stecken Sie den Standfuß wie abgebildet an den Fernseher.

hinten vorne (länger)

Hinweis:

1. Vergewissern Sie sich, dass der Standfuß in die richtige Richtung zeigt.

2. Wenn der Standfuß nicht richtig angebracht wird, kann der Fernseher instabil werden und ggf. kippen.

3. Standfußmontage

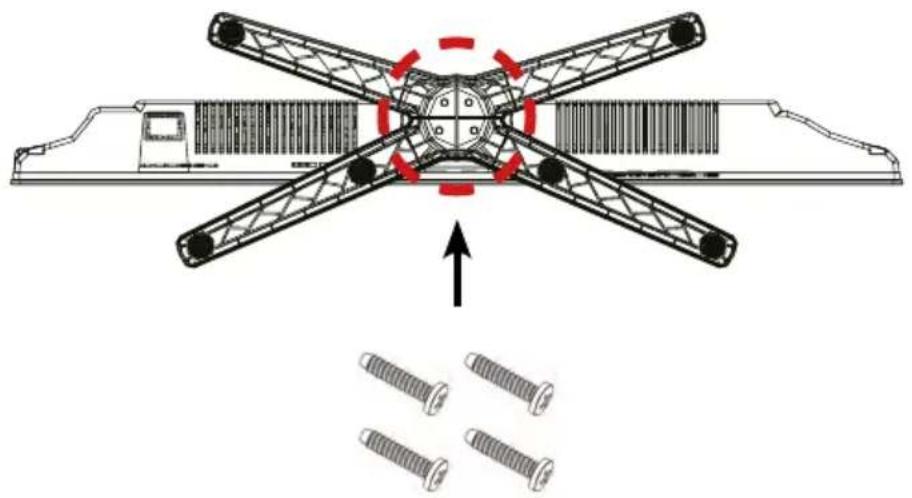

Benutzen Sie einen geeigneten Schraubendreher und befestigen Sie den Standfuß mit den beiliegenden Schrauben. Achten Sie darauf, dass die Schrauben richtig angezogen sind.

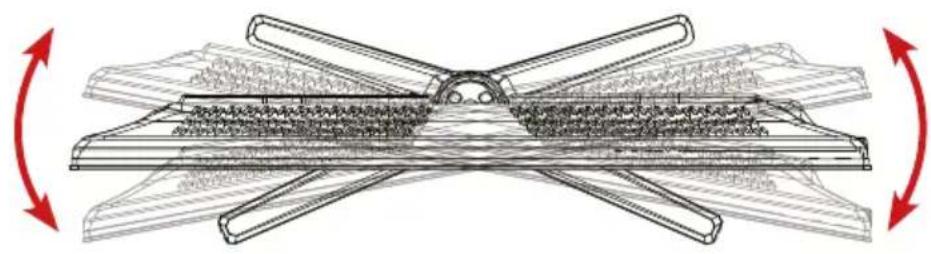

Der Fernseher kann NICHT nach hinten oder vorne geneigt werden, der Standfuß kann sonst beschädigt werden!

Der Fernseher kann NICHT nach links oder rechts gedreht werden, der Standfuß kann sonst beschädigt werden!

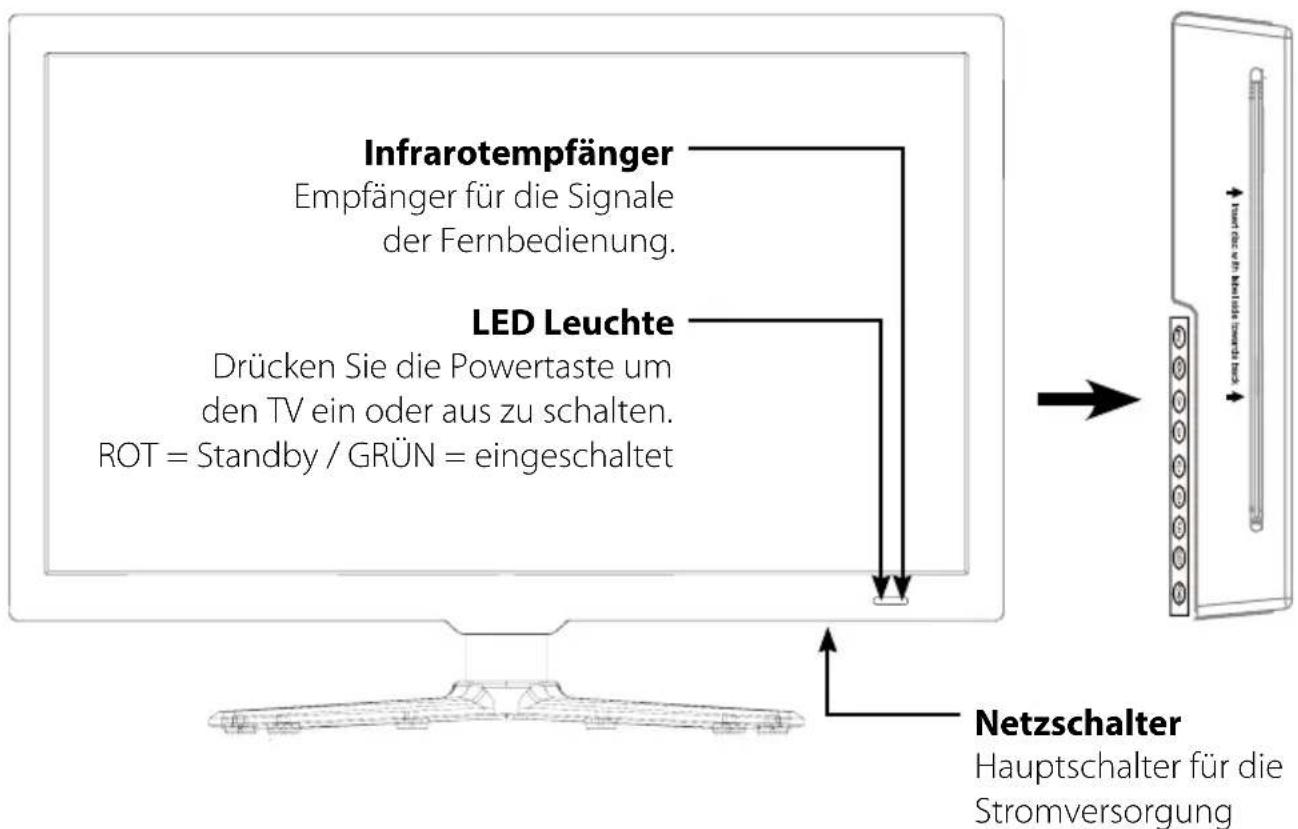

4.1 Front und Seitenansicht

Frontansicht Seitenansicht

Die Funktionen der Tasten an der Gehäuseseite:

INPUT MENU CH+ CH- VOL+ VOL- PLAY EJECT POWER

INPUT Drücken Sie die Taste um die Signalquelle zu wählen (z. B. DTV, DVD, HDMI, ...)

MENU Drücken Sie die Taste um in das Menü zu gelangen.

CH +/- Schaltet die Programme AUF/AB.

VOL +/- Regelt die Lautstärke lauter / leiser.

PLAY Abspielen / Pause im DVD Betrieb.

EJECT DVD auswerfen/laden.

POWER Schaltet den Fernseher ein, bzw. aus (Standby).

Hinweis:

Drücken Sie die Taste INPUT mehrfach, um die gewünschte Signalquelle zu wählen. Nach einer kurzen Wartezeit schaltet der TV auf die gewünschte Signalquelle um.

4. Bezeichnungen

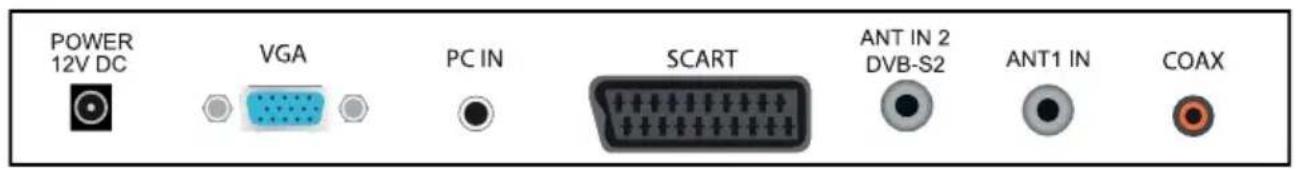

4.2 Anschlüsse

Ansicht Unterseite

POWER 12V DC VGA PC IN SCART ANT IN 2 DVB-S2 ANT1 IN COAX

POWER 12V DC Netzanschluss für 12/230 Volt Netzteil oder 12 Volt Bordspannung.

VGA Videoeingang für VGA Signale vom PC

PC IN Audioeingang für Tonsignale vom PC

SCART Scart Anschluss

ANT IN 2 / DVB-S2 Eingang für Satellitenantenne (13/18V max. 500 mA)

ANT1 IN Anschluss für DVB-T Antenne oder Kabelfernsehen

COAX Digitaler Audio-Ausgang (koaxial)

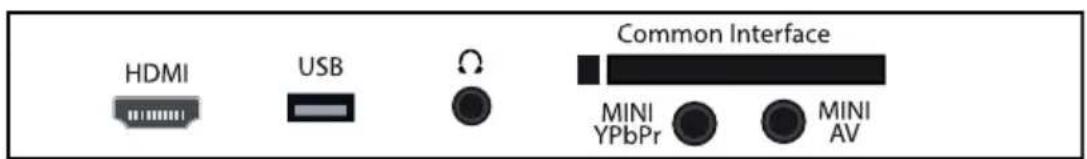

Ansicht Seite

HDMI USB Ω Common Interface MINI YPbPr MINI AV

HDMI HDMI Eingang

USB USB 2.0 Anschluss zur Medienwiedergabe oder zur Aufnahme, bzw. Timeshiftfunktion (optional)

Kopfhörer Ausgang für Kopfhörer mit 3,5 mm Klinke

Common Interface Steckplatz für CI / CI+ Module

Mini YPbPr Komponenteneingang über Adapterkabel

Mini AV AV Eingang (FBAS/Audio) über Adapterkabel

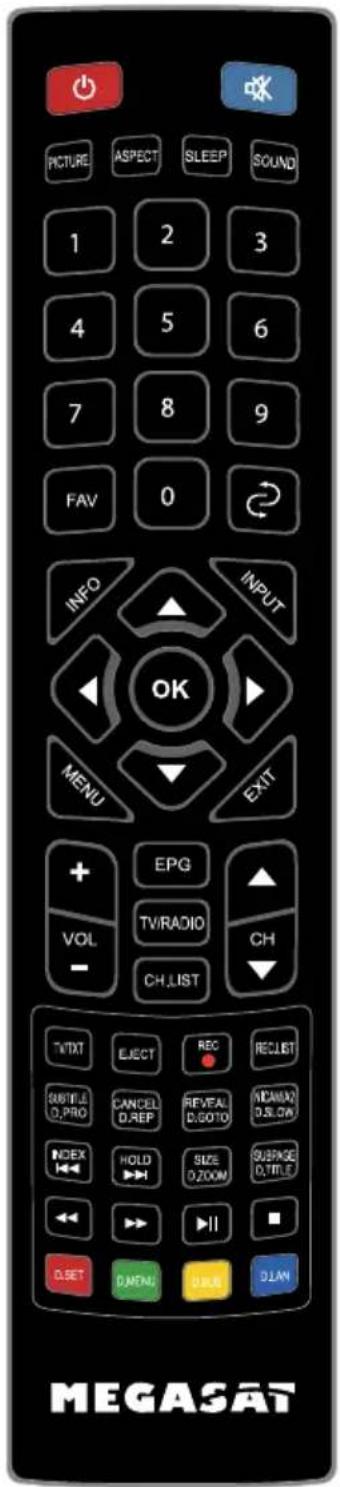

4.3 Fernbedienung

PICTURE ASPECT SLEEP SOUND 1 2 3 4 5 6 7 8 9 FAV 0 INFO INPUT OK MENU EXIT + EPG TV/RADIO CH VOL - CH,LIST TNTXT EJECT REC RECLIST SUBTITLE O.PRO CANCEL O.REP REVEAL O.GOTO NCAHUA O.S.CW INDEX HOLD SIZE O.ZOOM SUBPAGE O.TITLE RESET D.MENU SMAR PLAN MEGASAT

POWER Fernseher ein-/ausschalten (Standby)

MUTE Ton stummschalten

PICTURE Zu Bildvoreinstellungen wechseln

ASPECT Bildformat umschalten

SLEEP Automatischer Ausschalttimer einstellen

SOUND Zu Tonvoreinstellungen wechseln

FAV Favoritenliste anzeigen

ZIFFERNTASTEN Zur Eingabe von z. B. Programmnummern

RETURN Zurück zum letzten Programmplatz

INFO Informationen anzeigen

INPUT Signalquelle auswählen

MENU Öffnet das Hauptmenü

EXIT Das jeweilige Menü verlassen

PFEILTASTEN Zur Navigation im Hauptmenü und DVD Menü, zum Programmwechsel und zur Lautstärkeregelung

OK Um eine Auswahl zu bestätigen / Programmliste

VOL +/- Lautstärke erhöhen / verringern

CH +/- Programme wechseln

EPG Elektronischer Programmführer

TV / RADIO Zwischen TV- und Radiosendern wechseln

CH.LIST Öffnet die Programmliste

TV/TXT Videotext aufrufen und beenden

EJECT Wirft die DVD aus (nur im DVD Modus möglich)

REC Startet eine Aufnahme (optional)

REC.LIST Zeigt die Aufnahmeliste (optional)

SUBTITLE / D.PRO Untertitel ein-/ausblenden (wenn verfügbar) D.PRO bearbeitet die Wiedergabeliste im DVD Modus

CANCEL / D.REP Umschalten zwischen Videotext / Fernsehprogramm D.REP Wiederholungsmodus im DVD Modus einstellen

REVAL / D.GOTO Zeigt versteckte Informationen im Videotext

D.GOTO Spielt ihre Lieblingstitel / -Kapitel

NICAM/A2 / D.SLOW Zu Nicam/A2 wechseln

D.SLOW spielt DVDs in Zeitlupe ab

INDEX Ruft die INDEX Seite im DVD Menü auf

HOLD Hält den Unterseitenwechsel im Videotext an

SIZE / D.ZOOM Vergrößern Sie die Ober- und Unterseite im Videotext

D.ZOOM wählt einen Bildausschnitt im DVD Modus

SUBPAGE / D. TITLE Unterseiten im Videotext aufrufen/beenden

D. TITLE zeigt den DVD Titel im DVD Menü

Vorheriges Kapitel / Nächstes Kapitel

◀◀ / ▶▶ Vorwärts spulen / Rückwärts spulen

▶II Start / Pause

■ Stop

D.SET: DVD System Einstellungen

D.MENU: DVD Menü aufrufen

D.SUB: DVD-Untertitel aufrufen

D.LAN: Sprachen/Tonspuren im DVD Modus wechseln

5. Erstinstallation

1. Verbinden den Fernseher mit der Stromversorgung und schalten Sie den Netzschalter an der Unterseite des Gehäuses ein. Der Fernseher befindet sich nun im Standby
   Modus (LED leuchtet ROT).
2. Drücken Sie anschließend die Power Taste an der Fernbedienung (LED leuchtet GRÜN).
3. Nachdem der Fernseher gestartet ist, erscheint das Erstinstallationsmenü. Sie können nun folgende Einstellungen vornehmen:
   OSD Sprache
   Deutsch
   Land
   Deutschland
   Heim-Zustand
   Heim-Zustand
   Auto Sendersuche

ERST - INSTALLATION

• OSD Sprache: Wählen Sie die Sprache des Bildschirmmenüs. Zur Änderung nutzen Sie die ◀▶ Tasten.
• Land: Wählen Sie das Land. Zur Änderung nutzen Sie die ◀▶Tasten.
• Heim-Zustand: Wählen Sie die Anzeigeeigenschaft des Fernsehers: Heim-Zustand = Dynamischere und kontrastreichere Farben Store Mode = Neutralere Farben
• OK Taste: Startet die „Auto Sendersuche“ für terrestrisches, Kabel- oder Satellitenfernsehen.

Tuning Setup

Empfangsart: Nutzen Sie die ◀▶Tasten um die Empfangsart zu wählen ATV (analog) und/oder DTV (digital)

Digital Typ: Wählen Sie zwischen Satellit, DVB-C oder DVB-T

Standardwerte zur Signalsuche

DVB-S (Satellit)

Satellit: Astra 19.2° Ost

Suchmodus: Standard

Sendertyp: Alle Kanäle

Service Typ: Alles

DVB-C (Kabel)

Scan Typ: Voll

Sorting by LNC: Ein

(LNC ist eine automatische

Sendersortierung)

DVB-T (Terrestrisch)

Sorting by LNC: Ein

(LNC ist eine automatische

Sendersortierung)

Haben Sie alle Einstellungen vorgenommen, starten Sie den Sendersuchlauf mit OK.

6. Grundfunktionen

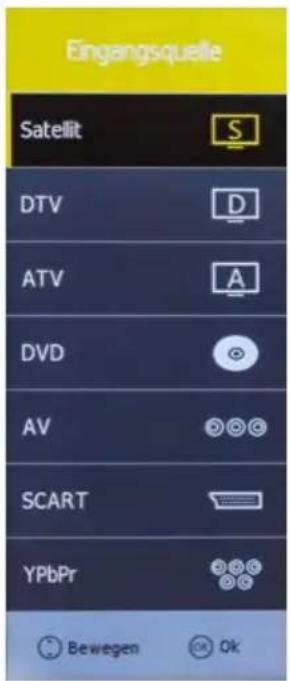

6.1 Eingangsquelle wählen

Drücken Sie die INPUT Taste auf der Fernbedienung um die Eingangsquelle zu wählen. Nutzen Sie die ▲ /▼ Tasten oder die Tasten direkt am TV, um eine Quelle zu wählen. Drücken Sie OK um zu bestätigen, oder warten Sie einige Sekunden.

Hinweis:

Bevor Sie die Quelle wählen vergewissern Sie sich, dass die Quelle betriebsbereit ist, da sonst kein Signal übertragen wird.

Eingangsquelle Satellit DTV ATV DVD AV SCART YPbPr Bewegen Ok

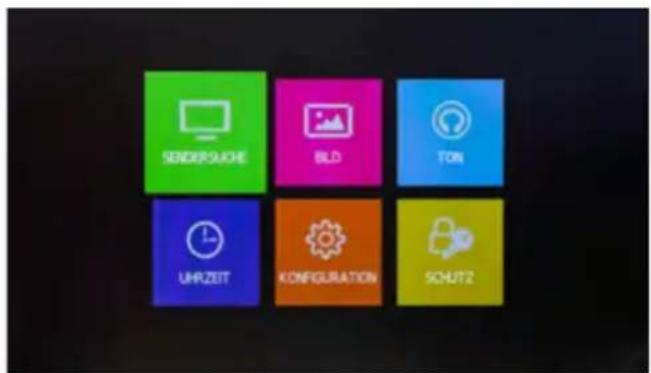

6.2 Navigation im Hauptmenü

Drücken Sie die MENÜ Taste um in das Hauptmenü zu gelangen. Es besteht aus weiteren Untermenüs:

• Sendersuche
  • Bild
  • Ton
  • Uhrzeit
• Konfiguration
  • Schutz

Navigieren Sie mit den Pfeiltasten durch das Menü. Drücken Sie die OK Taste um in das jeweilige Untermenü zu gelangen. Drücken Sie MENÜ um einen Schritt zurück zu gehen, oder drücken Sie EXIT um das Menü komplett zu verlassen.

7. Das Hauptmenü

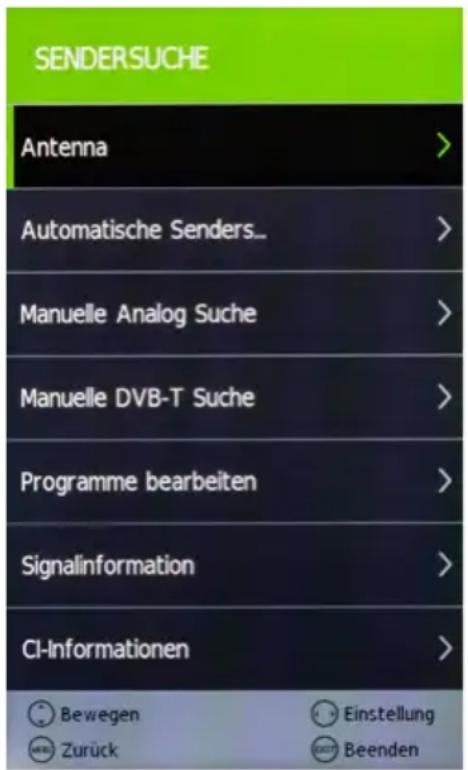

7.1 Sendersuche

Im Menüpunkt Sendersuche können Sie nach neuen Programmen suchen, Programme bearbeiten oder Konfigurationen an Ihrer Empfangsart vornehmen.

Hinweis:

Die Untermenüs der Sendersuche unterscheiden sich je nach dem, was für eine Empfagsart Sie bei der Erstinstallation eingestellt haben (Satellit, Kabel oder Terrestrisch).

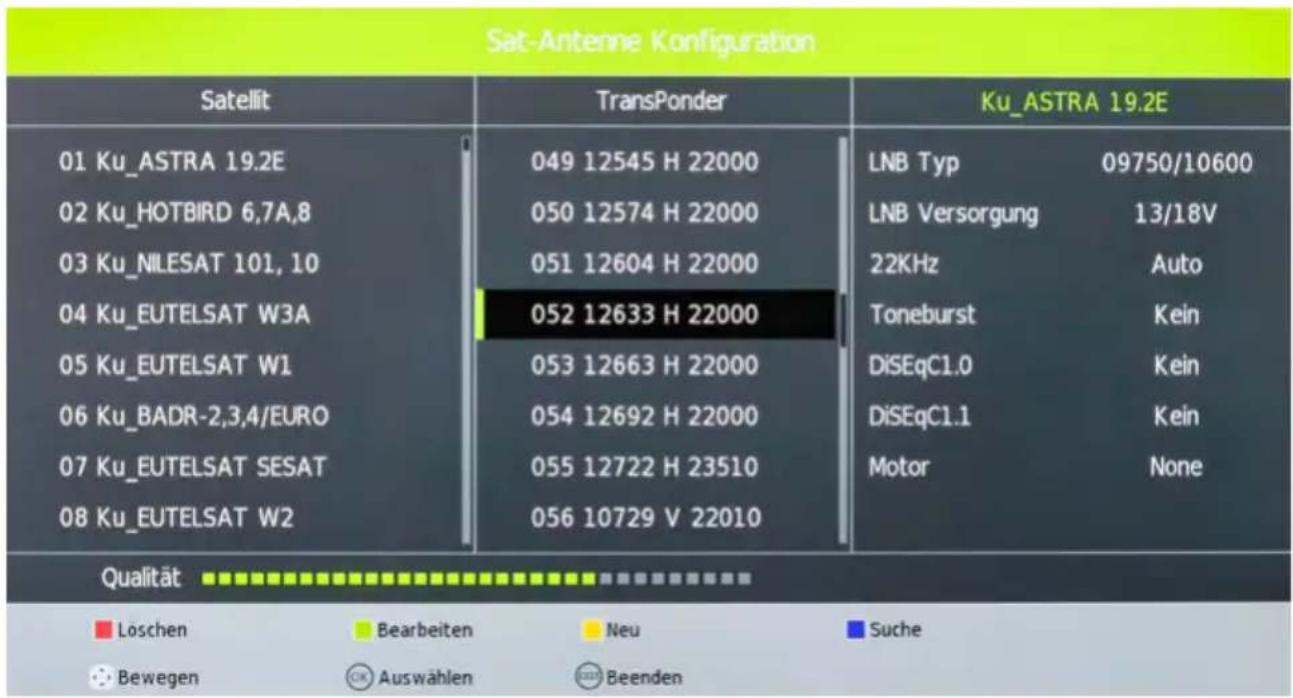

7.1.1 Sendersuche (Satellit)

Automatische Sendersuche

Land Wählen Sie das gewünschte Land

Satellit Wählen Sie den gewünschten Satelliten für den Empfang

Suchmodus Wählen Sie zwischen Standard, Blindsuche oder Netzwerksuche

Sendertyp Wählen Sie zwischen alle Kanäle oder FTA (nur frei empfangbare, die nicht verschlüsselt sind)

Service Typ Wählen Sie zwischen Alles, DTV (nur TV Programme) oder Radio (nur Radio Programme)

Drücken Sie OK um den Suchvorgang zu starten. Neu gefundene Sender werden automatisch als letztes in der Senderliste gespeichert.

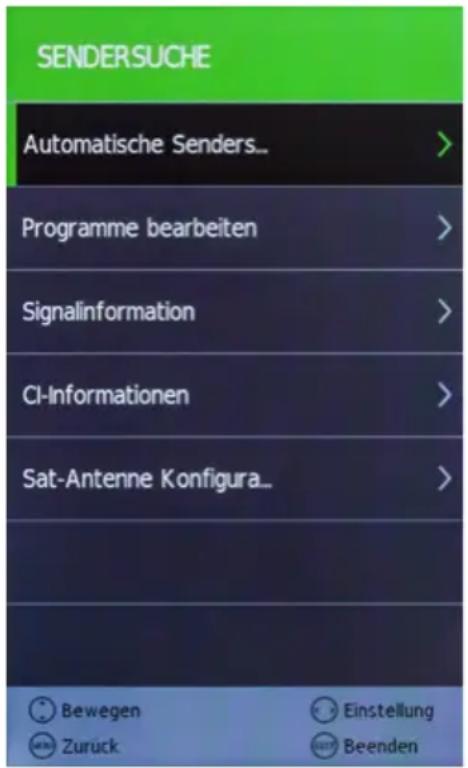

SENDERSUCHE Automatische Senders... Programme bearbeiten Signalinformation CI-Informationen Sat-Antenne Konfigura... Bewegen Zurück Einstellung Beenden

7. Das Hauptmenü

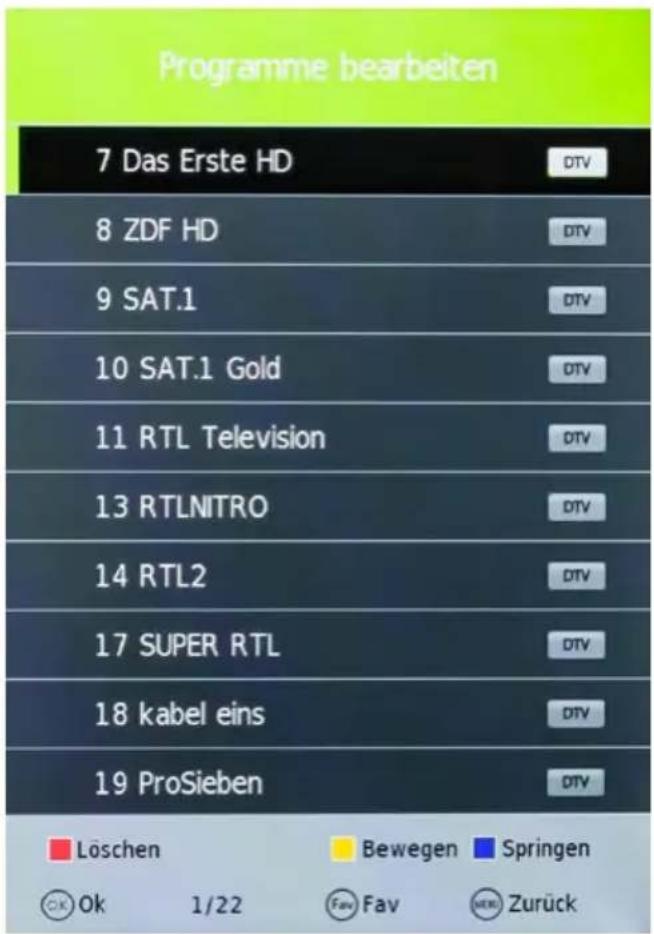

Programme bearbeiten

Löschen (ROTE Taste)

Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die ROTE Taste um es zu löschen.

Bewegen (GELBE Taste)

Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die GELBE Taste um es zu markieren. Bewegen Sie nun das Programm an den gewünschten Programmplatz. Drücken Sie die GELBE Taste erneut, um die Markierung aufzuheben.

Sprigen (BLAUE Taste)

Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die BLAUE Taste um es zu markieren. Wenn Sie die Senderliste „durchblättern“, wird dieses Programm in Zukunft übersprungen.

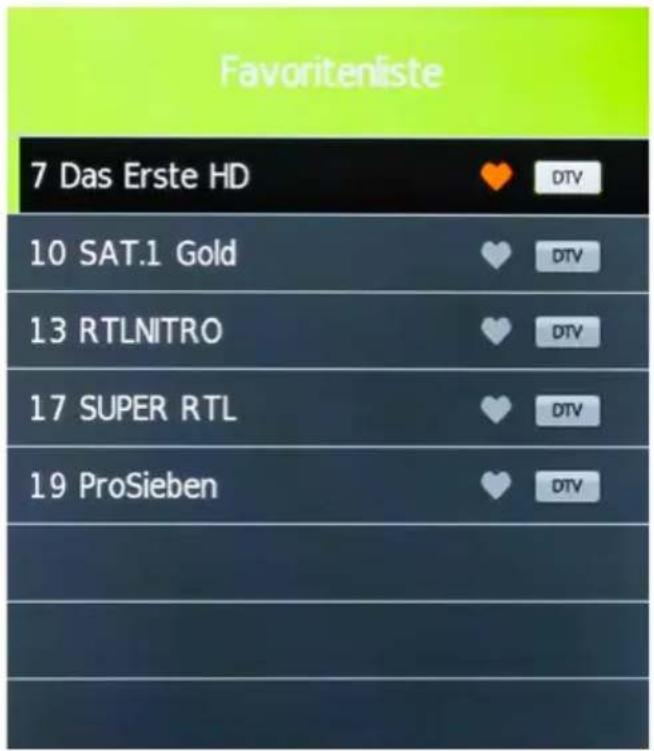

Favoriten (FAV Taste)

Wählen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die FAV Taste um es als Favorit zu markieren (zu erkennen an einem Herz-Symbol). Wenn Sie von nun an im normalen TV-Betrieb die FAV Taste auf der Fernbedienung drücken, werden nur die Programme angezeigt, die Sie als Favorit markiert haben.

Programme bearbeiten 7 Das Erste HD DTV 8 ZDF HD DTV 9 SAT.1 DTV 10 SAT.1 Gold DTV 11 RTL Television DTV 13 RTLNITRO DTV 14 RTL2 DTV 17 SUPER RTL DTV 18 kabel eins DTV 19 ProSieben DTV Löschen Bewegen Springen OK Ok 1/22 Fav Fav NEW Zurück

Favoritenliste 7 Das Erste HD ♥ DTV 10 SAT.1 Gold ♥ DTV 13 RTLNITRO ♥ DTV 17 SUPER RTL ♥ DTV 19 ProSieben ♥ DTV

7. Das Hauptmenü

Signalinformationen

In diesem Menü sehen Sie diverse Informationen über den jeweiligen Transponder, bzw. Sender. Signalqualität und -pegel können hier abgelesen werden.

Signalinformation

12633 H 22000

ASTRA 19.2E

Qualität 74

Signal 100

Netzwerk ...

Modulation QPSK

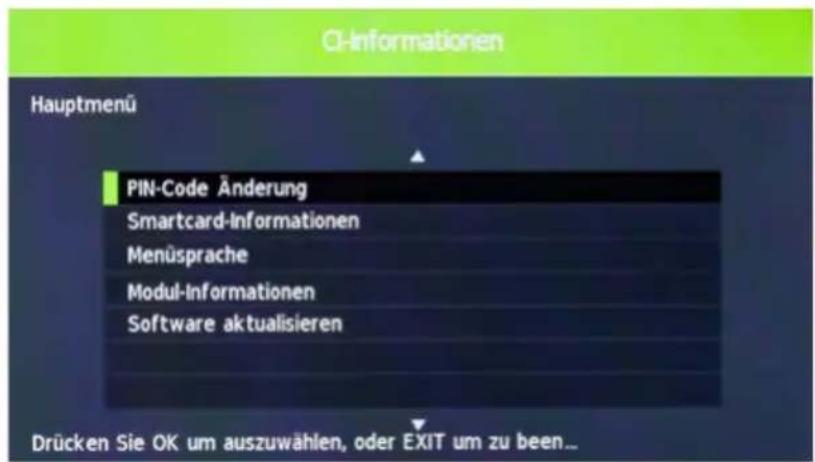

CI Informationen

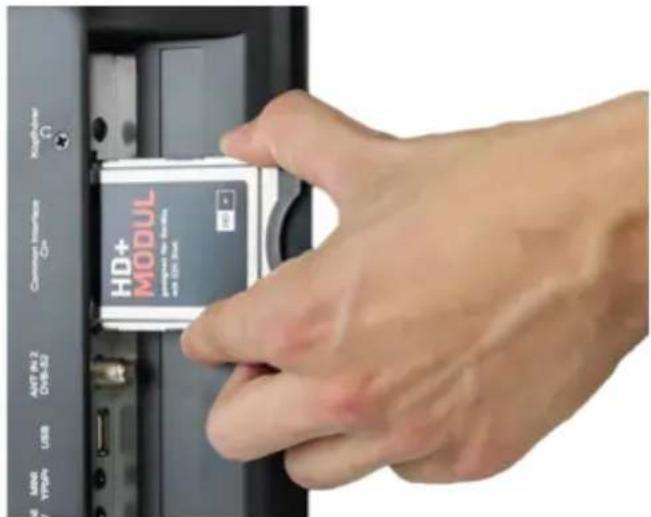

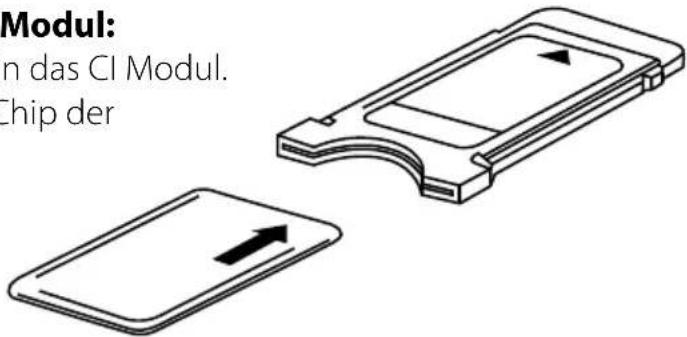

In diesem Menü erhalten Sie Informationen über das eingesteckte CI Modul, bzw. über die Smartcard (falls vorhanden).

CI-Informationen Hauptmenü PIN-Code Änderung Smartcard-Informationen Menüsprache Modul-Informationen Software aktualisieren Drücken Sie OK um auszuwählen, oder EXIT um zu been...

7. Das Hauptmenü

SAT-Antenne Konfiguration

In diesem Menü können Sie grundlegende Änderungen Ihrer Satellitenanlage vornehmen, Transpondern und Satelliten bearbeiten, hinzufügen und eine Satellitensuche durchführen. Nutzen Sie die ◀▶ Tasten um zwischen den jeweiligen Spalten zu navigieren.

Satellit

Löschen (ROTE Taste) Löscht den ausgewählten Satelliten. Bestätigen Sie den unwiderruflichen Löschvorgang mit OK.

Bearbeiten (GRÜNE Taste) Ändern Sie den Namen, den Längen- und Breitengrad und das Band des ausgewählten Satelliten. Bestätigen Sie anschließend mit OK.

Neu (GELBE Taste) Fügen Sie einen neuen Satelliten hinzu. Geben Sie den Namen, den Längen- und Breitengrad und das Band des neuen Satelliten ein. Bestätigen Sie anschließend mit OK.

Suche (BLAUE Taste) Starten Sie die Suche mit dem ausgewählten Satelliten. Wählen Sie den Suchmodus, den Sender- sowie den Service-Typ. Bestätigen Sie anschließend mit OK.

7. Das Hauptmenü

Transponder

Löschen (ROTE Taste) Löscht den ausgewählten Transponder. Bestätigen Sie den unwiderruflichen Löschvorgang mit OK.

Bearbeiten (GRÜNE Taste) Ändern Sie die Frequenz, die Symbolrate und die Polarität des ausgewählten Transponders. Bestätigen Sie anschließend mit OK.

Neu (GELBE Taste) Fügen Sie einen neuen Transponder hinzu. Geben Sie die Frequenz, die Symbolrate und die Polarität des neuen Transponders ein. Bestätigen Sie anschließend mit OK.

Suche (BLAUE Taste) Starten Sie die Suche mit dem ausgewählten Transponder. Wählen Sie den Suchmodus, den Sender- sowie den Service-Typ. Bestätigen Sie anschließend mit OK.

Antenneneinstellung

LNB Typ Ändern Sie hier den LNB Typ

LNB Versorgung Ändern Sie hier den LNB Spannungsversorgung.

22 KHz Setzen Sie die 22 KHz Einstellung auf ein oder aus.

Toneburst Wählen Sie zwischen Kein, Burst A, und Burst B

DiSEqC 1.0 Wählen Sie zwischen Kein, LNB 1 bis LNB 4

DiSEqC 1.1 Wählen Sie zwischen Kein, LNB 1 bis LNB 16

Motor Wählen Sie zwischen Kein, DiSEqC 1.2 oder 1.3 (USALS)

Hinweis:

In den Antenneneinstellungen müssen Sie in der Regel keine Änderungen vornehmen. Es wird empfohlen, dass nur erfahrene Benutzer Einstellungen ändern.

7.1.2 Sendersuche (Kabel und Terrestrisch)

Antenne

Wählen Sie Ihre Empfangsart aus. Kabel oder terrestrisches Fernsehen.

Automatische Sendersuche

Land Wählen Sie das gewünschte Land

Empfangsart ATV (analog) und/oder DTV (digital)

Sorting LNC LNC ist eine automatische Sendersortierung

Drücken Sie anschließend OK um die Suche zu starten.

Manuelle Analog Suche

Bei Kabelfernsehen können Sie hier manuell nach Sendern suchen.

Manuelle DVB-T Suche

Bei DVB-T Fernsehen können Sie hier manuell nach Sndern suchen.

Programme bearbeiten

Siehe „Programme bearbeiten“ auf Seite 12.

Signalinformation

Siehe „Signalinformation“ auf Seite 13.

CI Informationen

Siehe „CI Informationen“ auf Seite 13.

5V Aktivantenne

Nutzen Sie eine passive DVB-T Antenne (ohne externes Netzteil), müssen Sie die 5 Volt Versorgung einschalten. Die Antenne wird nun vom Fernseher mit Spannung versorgt. Nutzen Sie eine aktive DVB-T Antenne (mit integriertem Netzteil), müssen Sie die 5 Volt Versorgung ausschalten.

SENDERSUCHE Antenna > Automatische Senders... Manuelle Analog Suche > Manuelle DVB-T Suche > Programme bearbeiten > Signalinformation > CI-Informationen > Bewegen Zurück Einstellung Beenden

7. Das Hauptmenü

7.2 Bild

Im Menüpunkt Bild können Sie grundlegende Einstellungen über das TV Bild vornehmen. Nutzen Sie voreingestellte Einstellungen oder legen Sie Ihre eigenen Werte fest.

Bildeinstellung Wählen Sie eine voreingestellte Bildeinstellung

Kontrast Stellen Sie den Kontrastwert ein

Helligkeit Stellen Sie den Helligkeitswert ein

Farbe Stellen Sie den Farbwert ein

Farbton Stellen Sie den Farbton ein

Schärfe Stellen Sie die Schärfe ein

Farbtemperatur Stellen Sie die Farbtemperatur ein

Rauschunterdr. Stellen Sie die Rauschunterdrückung ein

Dyn. Kontrast Stellen Sie den dynamischen Kontrast ein

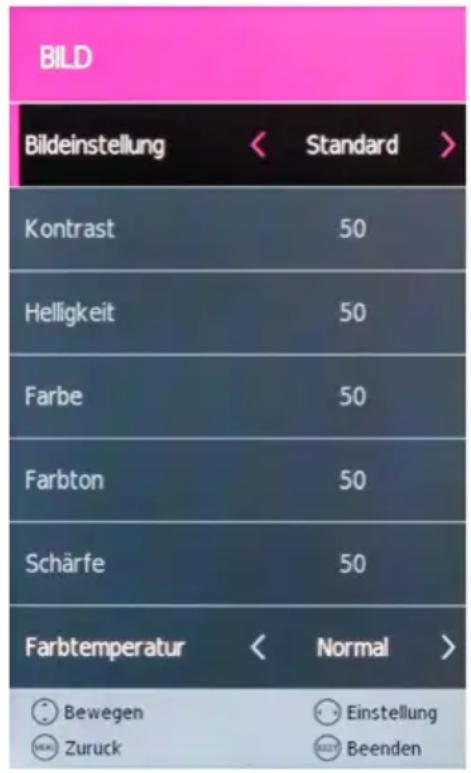

BILD Bildeinstellung < Standard > Kontrast 50 Helligkeit 50 Farbe 50 Farbton 50 Schärfe 50 Farbtemperatur < Normal > Bewegen Einstellung Zuruck Beenden

Hinweis:

Die Einstellungen wie Kontrast, Helligkeit, usw. können nur bearbeitet werden, wenn Sie sich bei den Bildeinstellungen im Modus „Persönlich“ befinden.

7. Das Hauptmenü

7.3 Ton

Im Menüpunkt Ton können Sie grundlegende Einstellungen über den Ton vornehmen. Nutzen Sie voreingestellte Einstellungen oder legen Sie Ihre eigenen Werte fest.

Ton Profil Wählen Sie ein voreingestelltes Ton-Profil

Höhen Stellen Sie die Höhen ein

Bässe Stellen Sie die Bässe ein

Balance Stellen Sie die Balance zwischen rechten und linken Kanal ein

Auto. Lautst. Stellen Sie auf EIN, um bei leiseren Sendern die Lautstärke automatisch anzupassen

Surround Sound Wenn Sie eine Surroundanlage nutzen, können Sie diese hier aktivieren.

SPDIF Mode Aktivieren Sie hier den digitalen Audioausgang

Bluetooth Aktivieren Sie die Bluetooth Verbindung. Suchen Sie unter „Bluetooth verbinden“ ein geeignetes Bluetooth Gerät und bestätigen Sie dies mit OK. Nach erfolgreicher Verbindung können Sie nun das Bluetooth Gerät verwenden.

TON Ton Profil < Standard > Höhen 50 Bässe 50 Balance < 0 > Autom. Lautstärke < Ein > Surround Sound < Aus > SPDIF Mode < Auto > Bewegen Einstellung Zurück Beenden

Hinweis:

Die Einstellungen wie Höhen, Bässe, usw. können nur bearbeitet werden, wenn Sie sich beim Ton-Profil im Modus „Persönlich“ befinden.

7.4 Uhrzeit

Im Menüpunkt Uhrzeit können Sie die Uhrzeit des Fernsehers sowie diverse andere automatische Funktionen einstellen.

Zeitzone Wählen Sie die Zeitzone in der Sie sich befinden

Ausschaltzeit Stellen Sie die Uhrzeit ein, bei der sich der Fernseher automatisch ausschalten soll. Die Einstellung kann einmalig, täglich oder an bestimmten Wochentagen erfolgen

Einschaltzeit Stellen Sie die Uhrzeit ein, bei der sich der Fernseher automatisch einschalten soll. Die Einstellung kann einmalig, täglich oder an bestimmten Wochentagen erfolgen ein. Des Weiteren können Sie wählen, mit welchen Programm und mit welcher Lautstärke sich der Fernseher einschalten soll.

UHRZEIT Uhr 11/Apr 08:44 Zeitzone < Berlin GMT+1 > Ausschaltzeit > Einschaltzeit > Schlaf-Timer < Aus > Auto Standby < 4 H > OSD Timer < Aus > Bewegen Einstellung Zurück Beenden

Schlaf-Timer Stellen Sie die Minuten ein, wann sich der Fernseher automatisch ausschalten soll. Wählen Sie zwischen 10, 20, 30, 60, 90, 120, 180 oder 240 Minuten. Diese Funktion können Sie auch über die SLEEP Taste auf der Fernbedienung erreichen.

Auto Standby Stellen Sie die Stunden ein, nachdem sich der Fernseher automatisch abschalten soll, wenn keine Bedienung am Gerät oder an der Fernbedienung erfolgt. Wählen Sie zwischen AUS, 3, 4 oder 5 Std.

OSD Timer Stellen Sie die Sekunden ein, wie lange das Bildschirmmenü eingebelendet bleiben soll. Wählen Sie zwischen AUS, 5, 10, 15, 20, 25 oder 30 Sekunden.

7.5 Konfiguration

Im Menüpunkt Konfiguration können Sie grundlegende Einstellungen des Fernsehers vornehmen.

OSD Sprache Wählen Sie die Sprache des Bildschirmmenüs

Videotext Wählen Sie den Zeichensatz des Videotextes (West, Ost, ...)

Audio Sprache Wählen Sie die bevorzugte Audiosprache der TV Sender

Untertitelspr. Wählen Sie die bevorzugte Untertitelsprache der TV Sender

Bildformat Passen Sie das Bildformat an

Erstinstallation Starten Sie die Erstinstallation des Fernsehers (siehe Seite 9)

Energiemodus Wechseln Sie zwischen Heim-Zustand und Store Mode

Werkseinstell. Setzt den Fernseher zurück in die Werkseinstellung. Alle Daten die Sie vorgenommen haben gehen hierbei verloren.

KONFIGURATION OSD Sprache < Deutsch > Videotext Zeichens_ < Ost > Audio-Sprache > Untertitelsprache > Bildformat Automatic ERST - INSTALLATL > Energiemodus < Heim-Zustand > Bewegen Einstellung Zurück Beenden

Software Update Sollte es für den Fernseher eine neue Firmware geben, können Sie diese hier aktualisieren. Die aktuellste Firmware finden Sie immer auf unserer Homepage www.megasat.tv

1. Kopieren Sie die Firmware in das Hauptverzeichnis eines formatierten USB Sticks (ohne Unterordner).
2. Stecken Sie den Stick in den USB Slot des Fernsehers.
3. Wählen Sie nun mit der OK Taste Software Update (USB) am Fernseher aus. Sie werden aufgefordert, ob Sie wirklich updaten mochten. Wählen Sie „ja“ oder „nein“ um abzubrechen.
4. Nachdem die Firmware aktualisiert wurde, startet der Fernseher neu und beginnt mit der Erstinstallation.

7.6 Schutz

Im Menüpunkt Schutz können Passwörter zur Sendersperre vergeben, einen Jugenschutz hinzufügen oder einen Hotelmodus konfigurieren.

System sperren Wählen Sie EIN, um den die Passwortsperre zu aktivieren. Das Standardpasswort ist: 0000

Kennwort setzen Ändern Sie das Standardpasswort. Geben Sie zunächst das aktuelle Passowort ein, anschließend ein neues. Dieses müssen Sie nochmals wiederholen.

Sender sperren Wählen Sie die Sender aus, die Sie sperren möchten. Wechseln Sie mit den Pfeiltasten auf das jeweilige Programm und drücken Sie die GRÜNE Taste um ein Programm zu sperren.

Jugendschutz Wählen Sie die Altersstufe zwischen 4 und 18 Jahren. Sollte ein Programm die Altersstufe überschreiten, wird as Passwort benötigt, um den Sender freizuschalten. Achtung: Diese Funktion ist abhängig vom jeweiligen Sender.

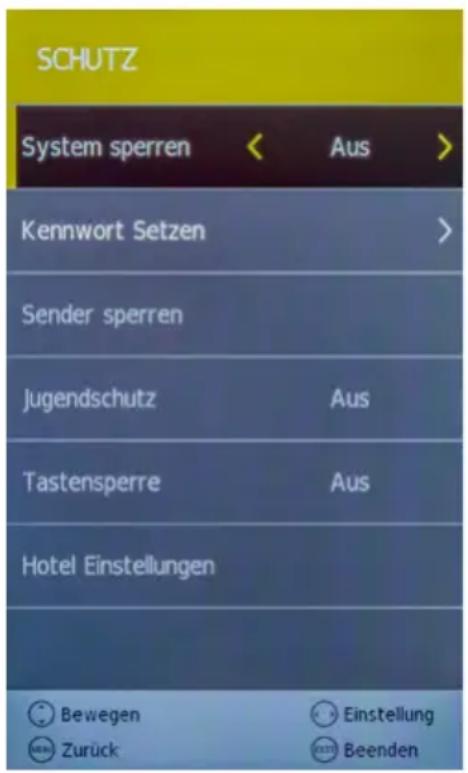

SCHUTZ System sperren < Aus > Kennwort Setzen > Sender sperren Jugendschutz Aus Tastensperre Aus Hotel Einstellungen Bewegen Einstellung Zurück Beenden

Tastensperre Aktivieren oder deaktivieren Sie die Tastensperre.

Hotel Einstell. In den Hoteleinstellungen können Sie den Fernseher so konfigurieren, dass Unbefugte keinen Zugriff auf bestimmte Funktionen haben.

Quelle Sperren: Sperrt beliebige Eingangsquellen Startquelle: Wählen Sie die Quelle, mit der der TV starten soll. Startkanal: Wählen Sie den Kanal, mit der der TV starten soll. Lautstärke: Wählen Sie die Lautstärke, mit der der TV starten soll. Max Lautstärke: Wählen Sie die maximal einstellbare Lautstärke. Datenbank import.: Importieren Sie eine voreingestellte Datenbank. Datenbank export.: Exportieren Sie die aktuelle Datenbank. Sperre zurücksetzen: Löscht alle Hotel Einstellungen

8. DVD Betrieb

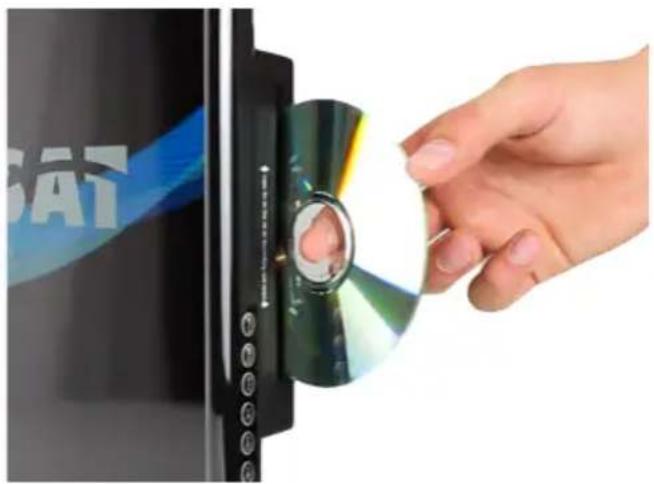

Im DVD Menü können Sie DVDs oder Video CDs abspielen. Drücken Sie zunächst die INPUT Taste auf der Fernbedienung und wählen Sie die DVD Quelle. Legen Sie nun eine Disc mit der beschriebenen Seite in Richtung Bildschirm ein. Die DVD wird automatisch eingezogen. Sollte die DVD falsch herum eingelegt werden, wird Sie wieder ausgeworfen. Nach erfolgreicher Erkennung wird das DVD Menü angezeigt.

Folgende Videoformate können gelesen werden:

DVD / DVD-Video / DVD+R/+RW / DVD-R/-RW / VCD / CD / HDCD / CD-R/CD-RW

Hinweis:

Alle Discs müssen sich in einem der oben genannten Video-Formate befinden. Wir geben keine Garantie, dass selbst erstellte Video-CDs oder -DVDs gelesen werden können.

8.1 Tastenfunktionen im DVD Betrieb

1 - 9 Zum auswählen eines Kapitels oder zur Nummerneingabe.
	[YWK3]
	[S4WC]
	[80ZH]
[07CK]	[22BW]
[ZX46]
[8A46]
[877D]	[X052]

8. DVD Betrieb

8.2 DVD Einstellungsmenü

Um grundlegende Einstellungen im DVD Menü vorzunehmen drücken Sie die ROTE Taste (D.SET). Anschließend öffnet sich das DVD Einstellungsmenü.

Allgemeine Einstellungen

TV Anzeige

Definieren Sie das passende Bildformat. Wählen Sie zwischen 4:3 PS, 4:3 LB und 16:9.

Anzeigesprache

Wählen Sie hier die DVD Menüsprache.

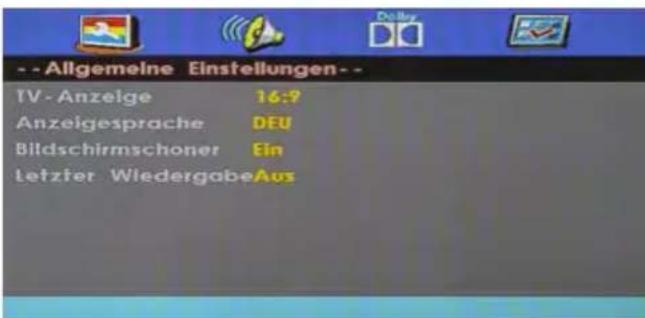

--Allgemeine Einstellungen-- TV-Anzeige 16:9 Anzeigesprache DEU Bildschirmschoner Ein Letzter WiedergabeAus

Bildschirmschoner

Sollte längere Zeit keine Bedienung im DVD Menü erfolgen, können Sie hier den Bildschirmschoner aktivieren, um das Display des Fernsehers zu schonen.

Letzte Wiedergabe

Wenn Sie diese Funktion aktivieren (EIN), merkt sich der DVD Spieler den Zeitpunkt des Filmes, bei dem Sie abgeschaltet haben. Sie können dann zu einem späteren Zeitpunkt die Wiedergabe fortsetzen. Diese Funktion ist nur gewährleistet, wenn die DVD nicht aus dem Laufwerk entfernt wird.

Lautsprechereinstellungen (Downmix)

LT/RT

Eine Disc mit einer Multikanal Tonspur wird als Ausgangssignal in den linken und rechten Kanal verteilt.

Stereo

Eine Disc mit einer Multikanal Tonspur wird als Ausgangssignal in Stereo umgewandelt.

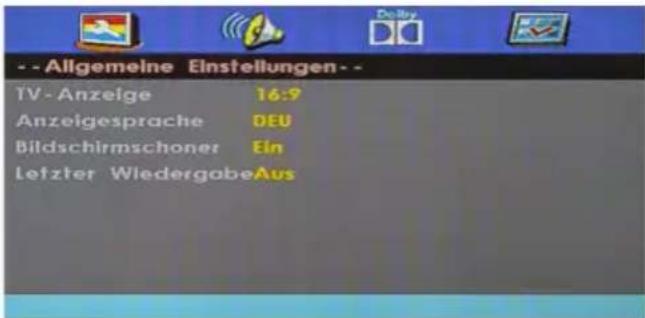

--Allgemeine Einstellungen-- TV-Anzeige 16:? Anzeigesprache DEU Bildschirmschoner Ein Letzter WiedergabeAus

8. DVD Betrieb

Dolby Digital Einstellungen

Dynamic

Diese Option wird verwendet, um das Kompressionsverhältnis zu steuern und somit den Klang zu verbessern.

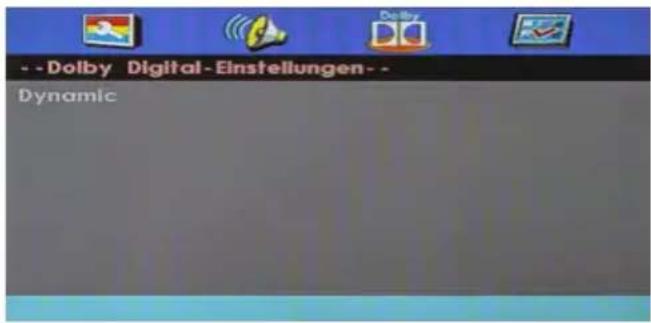

- -Dolby Digital-Einstellungen-- Dynamic

Benutzereinstellungen

TV Typ

Wählen Sie zwischen PAL, Multi oder NTSC. In Europa ist PAL die Standardeinstellung.

Audio

Wählen Sie die bevorzugte Audiosprache der DVD (falls auf der Disc vorhanden).

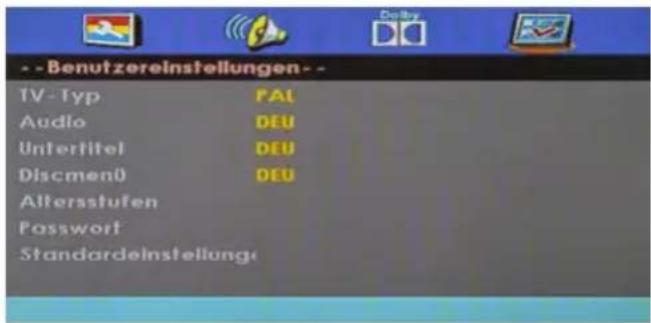

- -Benutzereinstellungen- - TV-Typ PAL Audio DEU Untertitel DEU Discmen0 DEU Altersstufen Password Standardeinstellung

Untertitel

Wählen Sie die bevorzugte Untertitelsprache der DVD (falls auf der Disc vorhanden).

Discmenü

Wählen Sie die bevorzugte Menüsprache der DVD (falls auf der Disc vorhanden).

Altersstufen

Vergeben Sie eine gewünschte Altersstufe. Wenn Sie z. B. Altersstufe 3 wählen und eine DVD mit Altersstufe 8 einlegen, werden Sie aufgefordert ein Passwort einzugeben.

Passwort

Das Passwort für die Altersstufe können Sie beliebig ändern. Geben Sie zunächst das alte Passwort ein (Standard: 123456). Anschließend können Sie ein neues Passwort vergeben.

Standardeinstellung

Wenn Sie diesen Punkt bestätigen, werden alle Einstellungen des Menüs zurückgesetzt.

9. Multimediabetrieb (USB)

Sie können über ihren Fernseher Multi-mediateien, wie z. B. Fotos, Musik, Filme oder eBooks wiedergeben. Stecken Sie einen geeigneten USB Stick oder externe Festplatte in den USB Anschluss. Drücken Sie auf der Fernbedienung INPUT und wechseln Sie mit den Pfeiltasten auf MEDIEN.

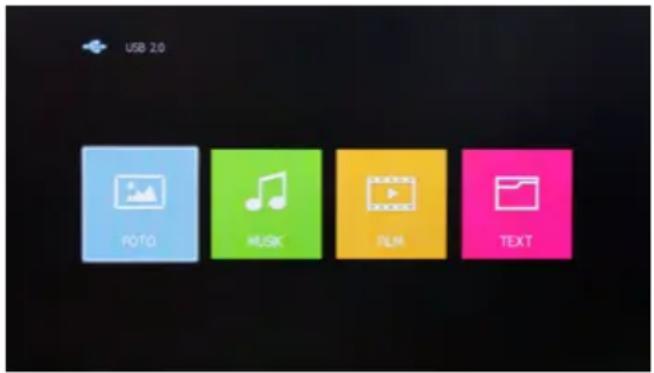

USB 2.0 FOTO MUSIC FILM TEXT

9.1 Fotos

Wechseln Sie in das Menü „Fotos“, anschließend erscheint das Foto-Menü mit der Ordner-Struktur. Wechseln Sie mit der OK Taste in den Hauptordner C, anschließend werden alle Fotos vom USB Gerät angezeigt.

Navigieren Sie mit den Pfeiltasten auf ein gewünschtes Foto. Eine kleine Vorschau, sowie diverse Daten des Fotos werden direkt in der Mitte des Bildschirms angezeigt.

Um eine Diashow zu starten, markieren Sie mit der OK Taste alle Bilder die Sie sich anschauen möchten. Markieren Sie keine Bilder, werden alle Bilder wiedergegeben. Starten Sie die Diashow mit der ▶▶▶ Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
	Vorheriges Bild in der Wiedergabeliste anzeigen.
	Nächstes Bild in der Wiedergabeliste anzeigen.
	Stoppt die Diashow.
	Wiederholt die Diashow.
	Spielt Musik zur Diashow ab (sofern sich Musik auf dem USB Stick befindet).
	Zeigt die aktuelle Playlist an.
	Zeigt die Wiedergabeliste an.
	Dreht das Bild im Uhrzeigersinn um 90°.
	Dreht das Bild gegen Uhrzeigersinn um 90°.
	Vergrößert das Bild.
	Verkleinert das Bild.
	Bewegt das Bild. Nutzen Sie hierzu die Pfeiltasten auf der Fernbedienung.

9. Multimediabetrieb (USB)

9.2 Musik

Wechseln Sie in das Menü „Musik“, anschließend erscheint das Musik-Menü mit der Ordner-Struktur. Wechseln Sie mit der OK Taste in den Hauptordner C, anschließend werden alle Musik Dateien vom USB Gerät angezeigt.

Navigieren Sie mit den Pfeiltasten auf eine gewünschte Musikdatei. Eine kleine Vorschau wie Titel oder Interpret werden auf dem Bildschirm angezeigt.

Um die Wiedergabeliste zu starten, markieren Sie mit der OK Taste alle Musikdateien die Sie hören möchten. Markieren Sie keine Musikdateien, werden alle Musikdateien wiedergegeben. Starten Sie die Wiedergabeliste mit der ▶Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
	Spult den aktuellen Titel zurück.
	Spult den aktuellen Titel vor.
	Vorheriger Titel der Wiedergabeliste wiedergeben.
	Nächster Titel der Wiedergabeliste wiedergeben.
	Stoppt die Wiedergabe.
	Wiederholt die Wiedergabeliste.
	Schaltet die Lautstärke auf Stumm.
	Zeigt die aktuelle Playlist an.
	Zeigt die Informationen über den aktuellen Titel an.
	Wechseln Sie zu einer bestimmten Zeit des aktuellen Titels.

9. Multimediabetrieb (USB)

9.3 Filme

Wechseln Sie in das Menü „Film“, anschließend erscheint das Film-Menü mit der Ordner-Struktur. Wechseln Sie mit der OK Taste in den Hauptordner C, anschließend werden alle Filmdateien vom USB Gerät angezeigt.

Navigieren Sie mit den Pfeiltasten auf eine gewünschte Filmdatei. Eine kleine Vorschau sowie diverse Informationen werden auf dem Bildschirm angezeigt.

Um die Wiedergabeliste zu starten, markieren Sie mit der OK Taste alle Filmdateien die Sie sehen möchten. Markieren Sie keine Filmdatei, werden alle Filmdateien wiedergegeben. Starten Sie die Wiedergabeliste mit der ▶Taste.

Erklärung der Symbole im Wiedergabemodus

II	Pausiert die aktuelle Wiedergabe.
	Spult den aktuellen Film zurück.
	Spult den aktuellen Film vor.
	Vorheriger Film der Wiedergabeliste wiedergeben.
	Nächster Film der Wiedergabeliste wiedergeben.
	Stoppt die Wiedergabe.
Aa	Wechseln Sie die Schriftart.
	Wiederholt die Wiedergabeliste.
	Stellen Sie die A-B-Wiederholung ein.
	Zeigt die aktuelle Playlist an.
	Zeigt die Informationen über das aktuelle Video an.
	Spielt das Video in Zeitlupe ab.
	Spielt das Video Bild für Bild ab (ein Tastendruck = ein Bild vorwärts).
	Wechseln Sie zu einer bestimmten Zeit des aktuellen Videos.
	Vergrößert das Video.
	Verkleinert das Video.
	Ändert das Videoformat.
	Bewegt das Video. Nutzen Sie hierzu die Pfeiltasten auf der Fernbedienung.

10. EPG Menü (Programmführer)

Im Elektronischen Programmführer können Sie eine 7-Tage Vorschau aller Sender sehen (soweit der jeweilige Sender dies zur Verfügung stellt). Nutzen Sie die Pfeiltasten auf der Fernbedienung, um zwischen Programmen und Sendungen zu navigieren.

Drücken Sie die INFO Taste auf der Fernbedienung, um mehr Informationen zur jeweiligen Sendung zu erhalten.

PROGRAMM-FÜHRER 14:10-15:00 11 Apr 2016 Film/Drama Fernsehserie Deutschland 2016 Madeleine zweifelt nach Brittas klarer Ansage, Arthur das Kind eines anderen unterschieben zu können. Aber sie hält die Lüge aufrecht in der Hoffnung, Arthur vollends zurückzugewinnen. Der bekennt sich mit einem Kuss zu Madeleine. In diesem Moment ist sie überglücklich. Theo beschließt dank Henris Zureden, die Bude in Portugal zu übernehmen und seine eigene Henri zu überlassen. Schweren Herzens verabschiedet er sich - vor allem von Eliane, 11 Apr 2016 14:43:39 11 Apr 2016 1 Das Erste HD 14:10-15:00 Rote Rosen (2170) Jetzt 2 ZDF HD 15:00-15:10 Tagesschau Mehr 3 SAT.1 15:10-16:00 Sturm der Liebe (2432) 4 RTL Television 16:00-16:10 Tagesschau 5 RTL2 16:10-17:00 Nashorn, Zebra & Co. (265) 6 SUPER RTL 17:00-17:15 Tagesschau 7 ProSieben 17:15-18:00 Brisant 8 kabel eins 18:00-18:50 Wer weiß denn sowas? Erinnern Letzter Tag Nächster Tag Beweg... Display Details Exit

Erklärung der Farbtasten

Erinnert an eine Sendung
Wechselt zum vorherigen Tag
Wechselt zum nächsten Tag

Hinweis:

Es kann vorkommen, dass die Programmzeitschrift keine oder nur teilweise Informationen bereitstellt. Es kann einige Minuten dauern bis die Daten aktualisiert wurden.

Erinnerung an eine Sendung

Möchten Sie eine Sendung nicht verpassen, ist diese Funktion sehr hilfreich. Wählen Sie mit den Pfeiltasten den gewünschten Sender und die Sendung an der Sie erinnert werden möchten. Durch Drücken der GRÜNEN Taste wird die Sendung markiert. Es stehen Ihnen 3 verschiedene Erinnerungsmöglichkeiten zur Verfügung:

Wechselt automatisch einmalig zur ausgewählten Sendung, bzw. Zeit.
Wechselt automatisch täglich zur ausgewählten Sendung, bzw. Zeit.
Wechselt automatisch wochentags zur ausgewählten Sendung, bzw. Zeit.

11. Cl+ Schacht zur Pay-TV Erweiterung

Sie können mit dem Fernseher nicht nur frei empfangbare (Free to Air) Programme, sondern auch verschlüsselte Programme empfangen, sofern Sie im Besitz einer Smartcard und eines CI-Moduls des jeweiligen Programmanbieters sind.

1. Einsetzen der Smartcard in das CI Modul:

Stecken Sie die Smartcard vorsichtig in das CI Modul. Achten Sie darauf, dass der goldene Chip der Smartcard nach oben zeigt.

Modul: n das Cl Modul. Chip der

2. Einsetzen des CI Moduls:

Das Modul muss nur 2-3cm in den Cl+ Schacht gesteckt werden. Damit das CAM-Modul richtig einrastet, müssen Sie es am Ende etwas fester eindrücken. Dabei spüren Sie einen leichten Widerstand.

HD+ MODUL INTU 4.1.2 DHS-52 USB USB VTP-03 C Kingfisher C

Hinweis:

• Bitte installieren Sie das Cl+ Modul nachdem Sie den Sendersuchlauf abgeschlossen und alle anderen Einstellungen vorgenommen haben.
• Bei der ersten Verwendung kann es einige Minuten dauern, bis Modul und Smartcard aktiviert werden. Das Modul überprüft die Aktivierung ggf. bei jedem Einschalten des Fernseher erneut.
• Wird ein Cl+ Modul verwendet, kann der Fernsehsender die Aufnahme/Timeshift von Sendungen verbieten oder (zeitlich) einschränken. Aufnahmen von Sendern, die Cl+ benötigen, werden verschlüsselt auf dem USB-Gerät abgelegt. Die Aufnahmen können nicht auf andere Geräte übertragen werden. Die Einschränkungen bei der Aufnahme werden von den Fernsehsendern bestimmt, Gerätehersteller müssen sich an die Vorgaben halten.
• Das Cl+ Modul kann Bildschirmeinblendungen erzeugen. Bitte lesen Sie dazu das Hand-buch des Moduls.

12. Fehlerbehebung

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

TV lässt sich nicht einschalten	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Stromadapter angeschlossen ist.Überprüfen Sie, ob das Kabel des Stromadapters korrekt am TV Gerät angeschlossen ist.Der elektronische Schaltkreis wurde evtl. zurückgesetzt. Ziehen Sie das Netzteil aus der Steckdose, warten Sie 1 Minute, und schließen Sie dann den Stecker wieder an.
Kein Bild • Überprüfen Sie, ob	das Antennenkabel korrekt angeschlossen ist.Überprüfen Sie, ob der richtige Eingang ausgewählt wurde; verwenden Sie die Taste INPUT.Überprüfen Sie die Helligkeit- und Kontrasteinstellungen im Bildeinstellungen.
Kein Ton • Überprüfen Sie, ob	der Ton ausgeschaltet oder die Stummschaltung aktiviert ist (MUTE).Erhöhen Sie vorsichtig die Lautstärke.Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind.
Schlechte Bildqualität • Prüfen	Sie, ob der korrekte Eingang ausgewählt ist; verwenden Sie die Taste INPUT.Überprüfen Sie die Verbindung zum Fernsehgerät.Überprüfen Sie die Videoeinstellungen.
Bild zu gross/klein o. verzerrt •	Benutzen Sie die Taste ASPECT, um die Darstellung des Bildes zu ändern.
Fernbedienung reagiert nicht •	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reichweite (max. 5 Meter und 30°)Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.

13. Technische Daten

	Royal Line 19 Deluxe	Royal Line 22 Deluxe	Royal Line 24 Deluxe
Display LED Display (100 % Pixelfehlerfrei)
Bildschirmgröße 18,5 Zoll (47 cm)	21,5 Zoll (54,6 cm)	Zoll (59,9 cm)
Auflösung 1366 x 768 1920 x 1080	1920 x 1080
Kontrastverhältnis 1000 : 1
Helligkeitswert 250 cd/m2
Betrachtungswinkel 170° H / 160° V
Tuner	DVB-S / -S2 / -T / -T2 / -C
Deutscher DVB-T2 Standard	H.265 / HEVC
Antennen Impedanz	VHF / UHF / CATV (75 Ω)
Reaktionszeit	5 ms
Bluetooth 4.0 Schnittstelle	Verbindung mit einem Bluetooth Kopfhörer oder einer Soundbar
Bluetooth HF-Sendeleistung	10 dBm mit Pegelsteuerung (ca. 8-10 Meter Reichweite)
CI+ Slot (HD+ ready)	ja
USB Anschluss	ja
Abspielformate Fotos	JPEG
Abspielformate Musik	MP3 / AC3 / MP2 / MPEG1 / PCM / LPCM / CDDA / OGG
Abspielformate Filme	MPEG-1 / MPEG-2 / MPEG-4 / MPG / VOB / AVI / DVD-VIDEO / XVID
DVD-Player	ja
Abspielformate DVD	DVD / DVD-Video / DVD+R/+RW / DVD-R/-RW / VCD / CD / HDCD / CD-R/CD-RW
PC Anschluss (D-Sub)	ja
Audio Ausgang (S/PDIF)	ja
Audio Ausgang 3,5 mm Klinke	ja
Audio Eingang 3,5 mm Klinke	ja
HDMI Anschluss	ja
Scart Anschluss	ja
Video/Audio (mit Adapter) ja
YUV (mit Adapter)	ja
Mechanischer Netzschalter	ja
Lautsprecher	ja
VESA Standard	100 x 100 mm
Stromversorgung	AC 100 - 240 Volt, 50/60 Hz / DC 12 Volt, 3 A
Stromverbrauch im Betrieb	max. 23 Watt
Stromverbrauch im Standby	<0,5 Watt
Energieeffizienz	A
Abmessungen mit Fuß (B/H/T)	447 x 309 x 160 mm	513 x 347 x 160 mm	562 x 376 x 160 mm
Abmessungen ohne Fuß (B/H/T)	447 x 270 x 40 mm	513 x 308 x 40 mm	562 x 336 x 40 mm
Gewicht	3,7 kg	3,9 kg	4,3 kg

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU befindet:

Megasat Royal Line 19 Deluxe (Art.-Nr. 240051)

Megasat Royal Line 22 Deluxe (Art.-Nr. 240052)

Megasat Royal Line 24 Deluxe (Art.-Nr. 240053)

Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:

Megasat Werke GmbH

Industriestraße 4a

D-97618 Niederlauer

ENERG Y UA ENERG - energy IE IA MEGASAT RL 19 Deluxe A B C D E F G ENERGIA - EHEPTIA ENEPTEA - ENERGUA ENERGY - ENERGIE ENERGI 17 Watt 25 kWh/annum 47 cm 19 inch 2010/1062 - 2014

ENERG Y UA ENERGIE - Energie RL 22 Deluxe MEGASAT A B C D E F G ENERGIA - Energie ENERPEIA - EnergieJA ENERGY - Energie ENERGI 21 Watt 31 kWh/annum 54,6 cm 22 inch 2010/1062 - 2014

ENERG Y UA ENERGIE - CEPOYAO IE IA MEGASAT RL 24 Deluxe A B C D E F G ENERGIA - EHEPIYA ENEPIEA - ENERGUA ENERGY - ENERGIE ENERGI 24 Watt 36 kWh/annum 59,9 cm 24 inch 2010/1062 - 2014

Notizen

WEEE Reg.-Nr. DE70592344

Version 1.1 (Juli 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH| Industriestraße 4a | D-97618 Niederlauer| www.megasat.tv | [e-mail]

MEGASAT

DELUXE MEGASAT

ERST - INSTALLATION OSD Sprache < Deutsch > Land < Deutschland > Heim-Zustand < Heim-Zustand > OK Auto Sendersuche

Channels type: Alle Kanäle

Service type: Alles

DVB-C (Cable)

Scan Typ: Full

Sorting by LNC: On

SENDERSUCHE Automatische Senders... Programme bearbeiten Signalinformation CI-Informationen Sat-Antenne Konfigura... Bewegen Zurück Einstellung Beenden

7. The Main Menu

Edit channels

Delete (RED button)

Programme bearbeiten 7 Das Erste HD DTV 8 ZDF HD DTV 9 SAT.1 DTV 10 SAT.1 Gold DTV 11 RTL Television DTV 13 RTLNITRO DTV 14 RTL2 DTV 17 SUPER RTL DTV 18 kabel eins DTV 19 ProSieben DTV Löschen Bewegen Springen OK Ok 1/22 Fav Fav MEU Zurück

Favoritenliste 7 Das Erste HD ♥ DTV 10 SAT.1 Gold ♥ DTV 13 RTLNITRO ♥ DTV 17 SUPER RTL ♥ DTV 19 ProSieben ♥ DTV

7. The Main Menu

Signal informations

O-Informationen Hauptmenü PIN-Code Änderung Smartcard-Informationen Menüsprache Modul-Informationen Software aktualisieren Drücken Sie OK um auszuwählen, oder EXIT um zu been...

7. The Main Menu

SAT antenna configuration

SENDERSUCHE Antenna > Automatische Senders... Manuelle Analog Suche > Manuelle DVB-T Suche > Programme bearbeiten > Signalinformation > CI-Informationen > Bewegen Zurück Einstellung Beenden

7. The Main Menu

7.2 Picture

BILD Bildeinstellung < Standard > Kontrast 50 Helligkeit 50 Farbe 50 Farbton 50 Schärfe 50 Farbtemperatur < Normal > Bewegen Einstellung Zuruck Beenden

Note:

TON Ton Profil < Standard > Höhen 50 Bässe 50 Balance < 0 > Autom. Lautstärke < Ein > Surround Sound < Aus > SPDIF Mode < Auto > Bewegen Einstellung Zurück Beenden

Note:

UHRZEIT Uhr 11/Apr 08:44 Zeitzone < Berlin GMT+1 > Ausschaltzeit > Einschaltzeit > Schlaf-Timer < Aus > Auto Standby < 4 H > OSD Timer < Aus > Bewegen Einstellung Zurück Beenden

KONFIGURATION OSD Sprache < Deutsch > Videotext Zeichens_ < Ost > Audio-Sprache > Untertitelsprache > Bildformat Automatic ERST - INSTALLATL > Energiemodus < Heim-Zustand > Bewegen Einstellung Zurück Beenden

SCHUTZ System sperren < Aus > Kennwort Setzen > Sender sperren Jugendschutz Aus Tastensperre Aus Hotel Einstellungen Bewegen Einstellung Zurück Beenden

--Allgemeine Einstellungen-- TV-Anzeige 16:9 Anzeigesprache DEU Bildschirmschoner Ein Letzter WiedergabeAus

Screensaver

--Allgemeine Einstellungen-- TV-Anzelge 16:9 Anzelgesprache DEU Bildschirmschoner Ein Letzter WiedergabeAus

8. DVD operation

Dolby Digital settings

Dynamic

- -Benutzereinstellungen- - TV-Typ PAL Audio DEU Untertitel DEU Discmenü DEU Altersstufen Password Standardeinstellung

Audio

PROGRAMM-FÜHRER 14:10-15:00 11 Apr 2016 Film/Drama Fernsehserie Deutschland 2016 Madeleine zweifelt nach Brittas klarer Ansage, Arthur das Kind eines anderen unterschieben zu können. Aber sie hält die Lüge aufrecht in der Hoffnung, Arthur vollends zurückzugewinnen. Der bekennt sich mit einem Kuss zu Madeleine. In diesem Moment ist sie überglücklich. Theo beschließt dank Henris Zureden, die Bude in Portugal zu übernehmen und seine eigene Henri zu überlassen. Schweren Herzens verabschiedet er sich - vor allem von Eliane, 11 Apr 2016 14:43:39 11 Apr 2016 1 Das Erste HD 14:10-15:00 Rote Rosen (2170) Jetzt 2 ZDF HD 15:00-15:10 Tagesschau Mehr 3 SAT.1 15:10-16:00 Sturm der Liebe (2432) 4 RTL Television 16:00-16:10 Tagesschau 5 RTL2 16:10-17:00 Nashorn, Zebra & Co. (265) 6 SUPER RTL 17:00-17:15 Tagesschau 7 ProSieben 17:15-18:00 Brisant 8 kabel eins 18:00-18:50 Wer weiß denn sowas? Erinnern Letzter Tag Nächster Tag Beweg... Display Details Exit

Megasat Royal Line 19 Deluxe (Art.-Nr. 240051)

Megasat Royal Line 22 Deluxe (Art.-Nr. 240052)

Megasat Royal Line 24 Deluxe (Art.-Nr. 240053)

WEEE Reg.-Nr. DE70592344
