| Type de produit | Pompe submersible pour eau claire et eau usée |
| Marque | T.I.P. |
| Modèle | Maxima 350 IPX DUO |
| Alimentation électrique | 230 V ~ 50 Hz, 800 W |
| Débit maximum | 20 000 l/h |
| Hauteur d'élévation maximale | 8 m |
| Pression maximale | 0,8 bar |
| Profondeur d'immersion maximale | 7 m |
| Diamètre maximal des corps solides pompés | 30 mm |
| Température maximale du liquide pompé | 35 °C |
| Type de protection | IPX8 |
| Raccord de refoulement | 47,8 mm (1 1/2") filetage mâle |
| Longueur du câble de raccordement | 10 m, type H07RN8-F |
| Poids net | 7,0 kg |
| Dimensions (L x P x H) | 19,8 x 16,9 x 39,1 cm |
| Niveau d'aspiration résiduelle (mode manuel eau claire) | 1 mm |
| Niveau d'aspiration résiduelle (mode eau usée) | 35 mm |
| Nombre maximal de démarrages par heure | 30 |
| Fonctions principales | Interrupteur flottant réglable, deux modes (eau claire/eau usée), protection thermique du moteur, fonctionnement manuel possible |
| Entretien et nettoyage | Contre-rinçage à l'eau claire, démontage des vis du pied de la pompe pour nettoyage approfondi |
| Sécurité | Dispositif de protection différentielle 30 mA requis, arrêt automatique par flotteur, protection thermique |
| Pièces détachées et réparabilité | Pièces de rechange disponibles sur www.tip-pumpen.de ; réparations par professionnel recommandées |
| Garantie | Garantie légale, pièces d'usure exclues |
FOIRE AUX QUESTIONS - Maxima 350 IPX DUO T.I.P.
Questions des utilisateurs sur Maxima 350 IPX DUO T.I.P.
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice Maxima 350 IPX DUO - T.I.P. et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Maxima 350 IPX DUO de la marque T.I.P..
MODE D'EMPLOI Maxima 350 IPX DUO T.I.P.
Traduction du mode d'emploi d'origine Pompe de jardin
Par la présente, nous, l'entreprise T. I. P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, déclarons comme seul et unique responsable que les produits énoncés ci-dessous répondent aux exigences fondamentales des directives européennes ci-dessous - et à toutes les modifications suivantes : 2006/42/EC, 2014/30/EU, 2011/65/EU.
Félicitations pour votre achat de ce produit T. I. P.!
Des illustrations explicatives se trouvent dans l'annexe de ce mode d'emploi.
Table des matières
- Avis de sécurité.... 1
- Secteur d'utilisation.... 2
- Données techniques.... 2
- Volume de livraison 3
- Installation 3
- Branchement électrique.... 6
- Mise en service.... 7
- Entretien et détection des pannes.... 7
- Garanti....9
- Commande des pièces de rechange....10
- Service 10
1. Avis de sécurité
Veuillez lire attentivement le mode d'emploi et vous familiariser avec les composants et l'utilisation correcte de ce produit. Le fabricant n'endosse pas la responsabilité en cas de dommages suite au non-respect des instructions et consignes. Les dégâts causés suite au non-respect des instructions et consignes ne sont pas couverts par la garantie. Gardez ce mode d'emploi, il doit être transmis à tout usager à qui on aurait cédé la pompe.
Les personnes non familiarisées avec le contenu de ce manuel d'utilisation ne doivent pas utiliser cet appareil.
La pompe ne doit pas être utilisée par des enfants.
La pompe ne peut être utilisée par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances que si elles sont sous la surveillance ou ont été formées à l'utilisation en toute sécurité de l'appareil et comprennent les risques en découlant. Les enfants ne doivent pas jouer avec l'appareil. L'appareil et le câble de raccordement doivent être maintenus hors de portée des enfants.
La pompe ne doit pas être utilisée lorsque des personnes ou animaux se trouvent dans l'eau.
La pompe doit être alimentée par un dispositif de protection contre le courant de défaut (RCD / interrupteur FI) avec un courant de défaut mesuré n'étant pas supérieur à 30 mA.
Si la conduite de raccordement de réseau de l'appareil est endommagée, elle doit être remplacée par le fabricant ou son service après-vente ou une autre personne qualifiée, pour éviter les risques.
Faites particulièrement attention aux indications précédées des symboles suivants :
Avertissement que le non-respect de l'instruction comporte un risque très grave pour les personnes et les biens.
Le non-respect de cette instruction peut entraîner une décharge électrique susceptible de provoquer des blessures et/ou des dégâts matériels.
Vérifiez que la pompe n’ait pas subi de dommage au cours du transport. En cas de dommages éventuels, prévenez le distributeur sous huitaine à compter de la date d'achat.
2. Secteur d'utilisation
Les pompes submersibles pour eau sale de T. I. P. sont des électro-pompes pour débiter l'eau claire ou sale, qui contient des corps solides jusqu'à la dimension maximale mentionnée dans les données techniques. Ces produits de haute qualité, avec leurs caractéristiques convaincantes, ont été conçus pour le drainage et le pompage des liquides.
Les domaines d'emploi typiques sont : vidanges des étangs, bassins, réservoirs, puits d'eau sale et puits biologiques, drainage d'urgence après inondations ou crues.
En outre, grâce à cette conception spéciale, cette pompe permet d'aspirer un niveau d'eau résiduelle de 1 mm en mode manuel. Les pompes submersibles à eau claire et usée conviennent aux installations fixes ou temporaires.
Ce produit est conçu pour une utilisation privée domestique et non pour des fins commerciales ou industrielles.
ou pour le pompage-turbinage permanent.
La pompe n'a pas été conçue pour les fontaines d'intérieur, les aquariums etc.
Si vous utilisez la pompe dans un étang, il faut prendre soin de ne pas aspirer des poissons etc.
Ne véhiculer ni eau salée, ni matières fécales, ni produits inflammables, corrosifs, explosifs ou d'autres liquides dangereux. Le débit ne doit pas surpasser la température maximale (cette température est indiquée dans les données techniques).
Dans la pompe sont employés des lubrificants qui, au cas d'un emploi inadéquat ou d'un endommagement, peuvent polluer le liquide pompé. Les lubrificants utilisés sont biodégradables et ne sont pas nuisibles à la santé.
3. Données techniques
1) Les prestations maxi ont été évaluées à condition d'une sortie libre et non réduite. 2) Les données entre parenthèses se réfèrent aux illustrations à la fin de ce mode d'emploi.
| Modèle | Maxima 350 IPX DUO |
| Tension de réseau/ Fréquence | 230 V~ 50 Hz |
| Puissance absorbée | 800 Watt |
| Type de protection | IPX8 |
| Raccord de refoulement | 47,80 mm (1 1⁄2“), filetage mâle |
| Débit maximum (Qmax)1) | 20.000 l/h |
| Pression maxi. | 0,8 bar |
| Hauteur d'élévation maxi. (Hmax)1) | 8 m |
| Profondeur maximum d'immersion ▽ | 7 m |
| Dimension maximum des corps solides pompés | 30 mm |
| Température maxi. du liquide pompé (Tmax) | 35 °C |
| Nombre maximum de démarrages par heure | 30, uniformément |
| Longueur du câble de raccordement | 10 m |
| Type de câble | H07RN8-F |
| Poids (net) | ca. 7,0 kg |
| Niveau min. auto-amorcage (A)2) | 100 mm // 125 mm |
| Niveau min. aspiration (B)2) | 1 mm // 35 mm |
| Niveau de la mise en marche (C)2) | 140 – 240 mm // 175 - 275 mm |
| Niveau d'arrêt (D)2) | 240 – 140 mm // 275 - 175 mm |
| Dimensions (L x P x H) | 19,8 x 16,9 x 39,1 cm |
| Numéro article | 30274 |
4. Volume de livraison
Le présent produit est livré avec les éléments suivants:
Une pompe avec câble de raccordement, un raccord, un raccord multidimensionnel, un mode d'emploi.
Vérifiez que la livraison est complète. En fonction de la destination prévue, d'autres accessoires peuvent être nécessaires (cf. chapitres „Installation“ et „Commande de pièces détachées“).
Conservez si possible l'emballage jusqu'à l'échéance de la garantie. Débarrassez-vous des matériaux d'emballage dans le respect des règles de protection de l'environnement.
5.1. Avis généraux
Pendant l'installation, la pompe ne doit pas être connectée au réseau électrique.
La pompe et tout le système de raccordement doivent être à l'abri du gel.
Tous les branchements doivent être absolument étanches, parce que des tuyaux qui fuient altèrent le rendement de la pompe et peuvent mener à des dommages considérables. Le cas échéant, utilisez un matériau approprié pour que le montage soit hermétique.
Évitez de serrer les fermetures trop fortement, cela pourra les endommager.

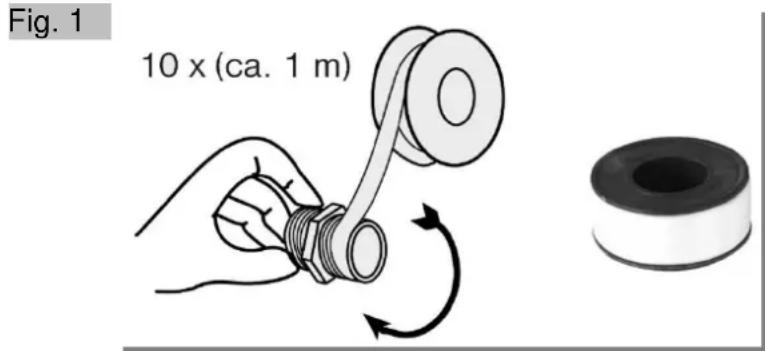

Assurez-vous que tous les branchements à vis sont hermétiques. Cependant, il faut éviter un effort excessif au serrage des branchements à vis ou d'autres composants. En installant les branchements, il faut veiller à ce qu'il n'y ait pas de vibrations ou tensions. De même, les lignes de rattachements ne doivent pas avoir des plis ou des contre-pentes.
Faites attention aux illustrations qui se trouvent dans l'annexe de ce mode d'emploi. Les chiffres et les autres informations mentionnées entre parenthèses dans les explications qui suivent se réfèrent à ces illustrations.
5.2. Installation de la conduite de refoulement
La conduite de refoulement transporte le liquide de la pompe au point de prélèvement. Pour éviter des pertes d'écoulement, il est conseillé d'utiliser une conduite de refoulement qui a (au minimum) un diamètre égal à celui du raccord de refoulement (1).
Comme conduite de refoulement, il faut utiliser un tuyau flexible et adéquat, p. ex. un tuyau spécialement conçu pour le drainage.
Pour faciliter l'installation, la livraison comprend un coude de raccordement multidimensionnel en deux pièces (10) présentant les options de raccordement suivantes : Raccord à filet mâle de 47,8 mm (1 ½"), 41,91 mm (1 ¼") et 33,25 mm (1"), raccord de flexible de 40 mm et 32 mm.
Lors de l'adaptation à la conduite de pression, les parties plus étroites superflues de la pièce de raccordement multidimensionnelle doivent être désolidarisées au niveau des points d'intersection prévus (a, b) correspondants. L'utilisation d'une scie à lame coulissante est recommandée pour le retrait des pièces inutiles. Lors du raccordement au filet mâle de 47,8 mm (1 ½"), seul le coude sans réducteur est utilisé.
Effectuez l'ajustement nécessaire avant de placer le raccordement multidimensionnel sur la conduite de refoulement.
5.3. Installation fixe
Dans le cas d'une installation fixe, des tuyaux rigides sont idéaux. Il est recommandé d'équiper la conduite de refoulement juste derrière la sortie de la pompe avec une soupape de retenue pour qu'après l'arrêt de la pompe le liquide ne reflue pas. Pour faciliter l'entretien, il est conseillé d'installer une soupape d'arrêt derrière la pompe et la soupape de retenue. L'avantage est que lors d'un démontage de la pompe, la conduite de refoulement ne désamorce pas (à cause de la fermeture de la soupape d'arrêt).

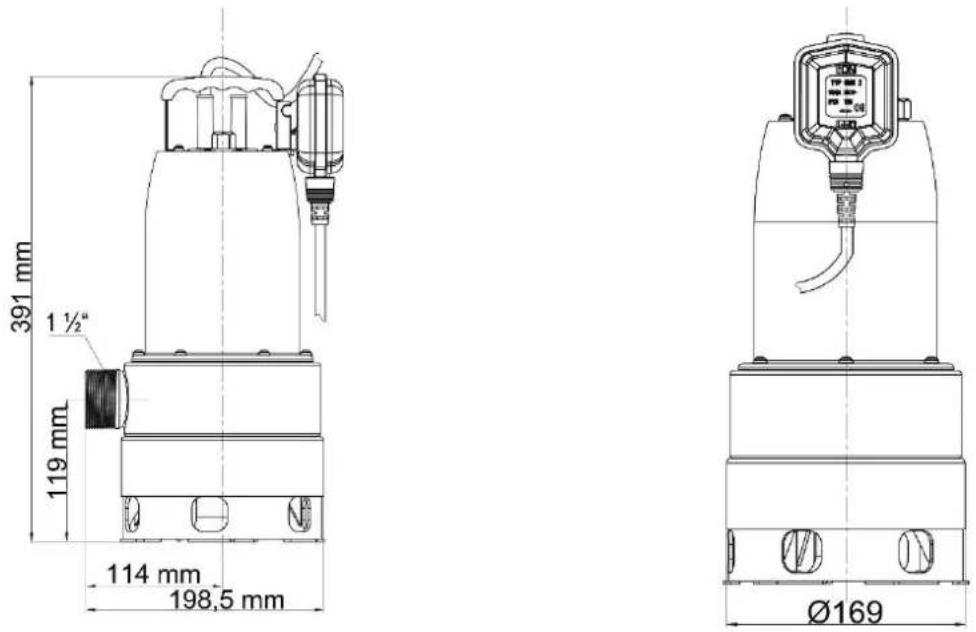

Les dimensions extérieures de la pompe figurent dans le schéma suivant (fig. 2).
5.4. Ajustement de l'interrupteur flottant
Vérifiez que la pompe s'arrête quand le niveau de l'eau baisse et que l'interrupteur flottant a atteint le niveau d'arrêt.
Il faut absolument que l'interrupteur flottant soit mobile.
Lorsque la pompe est en mode de fonctionnement manuel (avec contacteur à flotteur bloqué), elle doit être surveillée en permanence afin d'éviter sa marche à vide.
La pompe dispose d'un interrupteur flottant (2) qui - selon le niveau de l'eau - occasionne une mise en circuit ou un arrêt automatique de l'appareil. Si l'eau atteint ce niveau ou reste inférieure à ce niveau, la pompe s'arrête. Si le niveau de l'eau atteint ou dépasse le niveau de la mise en marche, la pompe démarre. Le niveau de la mise en marche ou d'arrêt peut être modifié en raccourcissant ou rallongeant le câble (3) mobile de l'interrupteur flottant. La longueur du câble peut être ajustée par la conduite pour câble (4) qui se trouve sur la poignée (5) de la pompe.
L'important, c'est que la partie mobile du câble qui s'étend de la conduite pour câble jusqu'à l'interrupteur flottant.
Rallongeant la longueur : le niveau d'arrêt baisse et le niveau de la mise en marche augmente. Inversement, le niveau de la mise en marche baisse et le niveau d'arrêt augmente si on raccourcit le câble.
Si la pompe doit aspirer au-delà du niveau d'arrêt, l'interrupteur du flotteur doit être actionné manuellement, p. ex. en le fixant en position droite. Ce n'est que dans cet état de fonctionnement que le niveau d'aspiration minimal indiqué dans les caractéristiques techniques peut être atteint. La pompe doit cependant alors être surveillée en permanence afin de ne pas tourner à vide.
5.5. Positionnement de la pompe
En positionnant la pompe, il faut veiller à la profondeur d'immersion maximale pour ne pas la surpasser. De même, il ne faut pas rester inférieur au niveau de l'auto-aspiration. Pendant le fonctionnement, le niveau d'eau peut baisser jusqu'au niveau de siphonnage.
Placez la pompe sur un sol ferme. Ne mettez pas la pompe sur le sable ou les cailloux. Prenez garde que la pompe ne puisse pas tomber ou s'enfoncer dans le sol, couvrant ainsi les ouvertures d'aspiration (6). Il faut éviter l'aspiration de sable, de boue etc.
Pour positionner, soulever et porter la pompe, il faut exclusivement utiliser la poignée. Le cas échéant, utilisez le filin qu'il faut attacher à la poignée pour la descendre et monter. Il ne faut jamais utiliser le tuyau, le câble d'alimentation ou le câble de l'interrupeur flottant pour positionner, soulever ou porter la pompe.
5.6. Réglage du mode eau claire ou usée par l'ajustement de l'assise de la pompe
Pendant l'ensemble du processus d'installation (paramètres), l'appareil ne doit pas être raccordé au secteur.
La pompe est dotée d'une assise réglable pour une utilisation en mode eau claire ou usée. L'assise de la pompe est réglée en usine pour une utilisation en tant que pompe à eau claire et convient dans ce cas à une taille de grains max. de 1 mm. Avec ce réglage, le niveau d'aspiration minimal en mode manuel est de 1 mm (essorage).

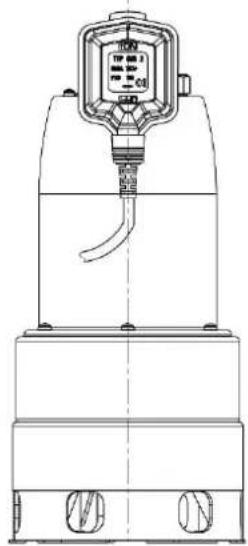

Avec le réglage pour eau usée avec assise de pompe déployée, la pompe convient à une taille de particules de max. 30 mm. Le niveau d'aspiration minimal s'élève alors à 40 mm. Le réglage des différents modes de fonctionnement s'effectue comme suit :
- Retirez la pompe de l'eau après avoir débranché l'alimentation électrique.
- Faites tourner la pompe sur la tête de manière à ce que l'assise soit visible.
- Tirez l'assise de la pompe en plastique de manière uniforme des deux côtés de l'intérieur vers l'extérieur afin de la sortir de la gaine en acier inoxydable jusqu'en butée.

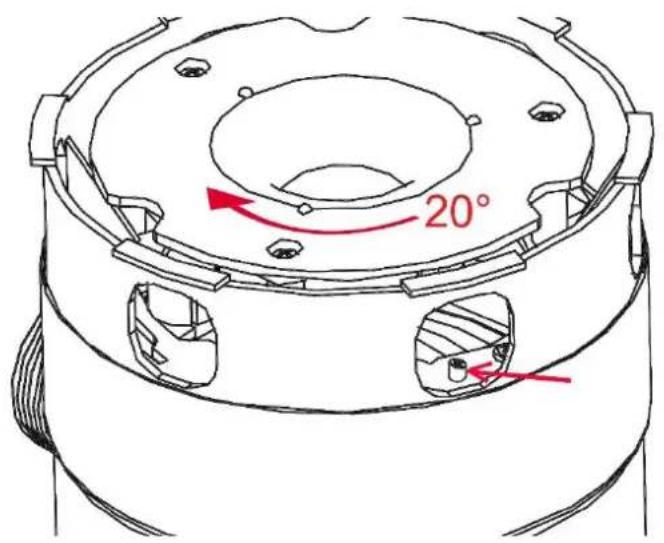

- Faites tourner en exerçant une légère traction l'assise de la pompe d'env. 20° vers la gauche (dans le sens inverse des aiguilles d'une montre) jusqu'à ce que la partie rotative s'engage au niveau des tiges (fig. 3). Poussez légèrement l'assise de la pompe
vers le bas et vérifiez par une légère rotation vers la droite (3 mm) que l'assise de la pompe est correctement engagée.
Fig. 3
- La pompe peut à présent être utilisée en mode eau usée.

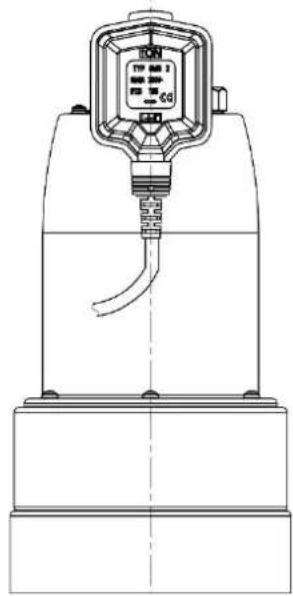

- Pour utiliser la pompe en mode eau claire (aspiration à plat), vous devez soulever légèrement la pièce mobile de l'assise de la pompe placée sur la tête afin de la déverrouiller et la faire tourner à 20° vers la droite (dans le sens des aiguilles d'une montre). Vous pouvez à présent repousser complètement l'assise de la pompe en plastique dans la gaine en acier inoxydable. Dans cette position, la pompe est prête pour une aspiration à plat.
Fig
6. Branchement électrique
La pompe dispose d'un câble de raccordement au réseau avec fiche. Câble et fiche ne doivent être échangés que par du personnel spécialisé pour éviter des dommages. Ne portez pas la pompe par le câble et n'utilisez pas le câble pour débrancher l'appareil. Protégez la pompe contre le chaud, l'huile et les angles vifs.
Les données techniques doivent correspondre à la tension du réseau. La personne responsable de l'installation doit s'assurer que le branchement électrique possède une mise à la terre conforme aux normes.
Le réseau électrique doit être équipé d'un disjoncteur différentiel à haute sensibilité:
$$ \Delta = 3 0 \mathrm{mA} (\text { DIN VDE } 0 1 0 0 - 7 3 9). $$
Les câbles de rallonge ne doivent pas avoir une section inférieure à celle de la tuyauterie en caoutchouc avec l'abréviation H07RN-F (3 x 1,0 mm²) selon VDE. La fiche et les raccords doivent être protégés des éclaboussures d'eau.
7. Mise en service
Pendant le fonctionnement de la pompe, il est interdit que des personnes soient dans l'eau.
La pompe ne doit être utilisée que pour les caractéristiques indiquées sur la plaque.
La marche à vide - le fonctionnement de la pompe sans eau - doit être évité parce que le manque d'eau occasionne la marche à chaud de la pompe et cela peut causer des dégâts.
Vérifiez que les fiches se trouvent dans un endroit sûr où elles sont à l'abri des inondations.
Il est absolument interdit de mettre les mains dans l'ouverture de la pompe quand l'appareil est branché au réseau.
Avant d'utiliser la pompe, soumettez la pompe à un contrôle visuel (surtout les câbles et la fiche). Assurez-vous que les vis sont bien serrées et que tous les branchements sont en ordre. Si la pompe est endommagée, elle ne doit pas être utilisée. Dans ce cas, faites vérifier la pompe exclusivement par le service après-vente spécialisé.
À chaque mise en marche, il faut vérifier que la pompe est installée d'une manière stable et sûre.
Pour faire démarrer la pompe, il faut mettre la fiche dans une prise de 230V de courant alternatif. Si le niveau d'eau atteint ou dépasse celui de la mise en marche, la pompe démarre. Pour arrêter la pompe, enlevez la fiche de la prise.
Les pompes de la série T.I.P. MAXIMA disposent d'une protection intégrée thermique du moteur. En cas de surcharge, le moteur s'éteint automatiquement et redémarre après avoir refroidi. Pour les causes possibles et la réparation, voir chapitre "Entretien et détection des pannes".
8. Entretien et détection des pannes
Avant d'effectuer toute opération d'entretien, débranchez la pompe du réseau électrique. Si la pompe n'est pas débranchée, on court le risque d'un démarrage involontaire de la pompe.
La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.
Le respect des conditions d'emploi et des domaines d'utilisation réduit le risque de dérangements et aide à prolonger la durée de vie de votre appareil. Les matières abrasives comme le sable dans le liquide accélèrent l'usure et diminuent les performances de la pompe.
La pompe n'a pas besoin d'entretien si utilisée de manière adéquate. Le cas échéant, il faut nettoyer les parties hydrauliques. Cela peut être fait par un contre-rinçage à l'eau claire, avec
un tuyau monté sur le raccord de refoulement. Pour enlever les salissures tenaces, on peut défaire les vis du pied de la pompe (8).
Pour éviter des risques, tout autre démontage ou remplacement des pièces doit être fait par le fabricant ou un technicien spécialisé.
Le gel peut causer des dégâts considérables si l'eau dans la pompe gèle. C'est pourquoi il faut vider la pompe complètement quand la température baisse jusqu'au point de congélation. Rangez la pompe dans un endroit sec, à l'abri du gel.
En cas de panne, vérifiez s'il s'agit d'une manipulation inadéquate ou d'une autre cause qui n'est pas due à un défaut de la pompe, p. ex. une panne électrique.
Dans la liste suivante vous trouvez des pannes possibles, les causes et des conseils pour la réparation. Toutes les mesures doivent être effectuées quand la pompe est débranchée du réseau électrique. Si vous ne pouvez pas réparer la pompe vous-même, contactez votre revendeur ou le service après-vente. Des réparations importantes ne doivent être effectuées que par du personnel spécialisé. Veuillez bien noter que nous n'engageons pas notre responsabilité en cas de dégâts causés par des manipulations inadéquates.
| PANNES | CAUSE POSSIBLE | SOLUTIONS |
| 1. La pompe ne refoule pas. | Absence d'alimentation.Intervention de la protection thermique du moteur.Condensateur est défectueux.La roue de roulement est bloquée.L'interrupteur de niveau est en panne. | Vérifier avec un appareil conforme à la norme GS (sécurité certifiée) la présence d'une tension (respecter les consignes de sécurité!). Vérifier également si la fiche est correctement enfoncée.Débranchez la pompe, laissez refroidir le système, réparez la panne.Contactez le service après-vente.Enlevez l'encombrement.Contactez le service après-vente. |
| 2. Le moteur tourne mais la pompe ne refoule pas de liquide | L'orifice d'aspiration est bouché.La conduite de refoulement est bouchéeEntrée d'air dans la boîte de la pompe.Le niveau d'aspiration n'est pas atteint, l'interrupteur flottant est mal réglé, n'est pas mobile ou hors serviceLa soupape de retenue s'il y en a estbloquée ou ne fontionne pas. | Enlevez l'encombrementEnlevez l'encombrement.Faite démarrer la pompe plusieurs fois pour la vider d'airPrenez soin que le niveau d'aspiration soit atteint. Le cas échéant réglez l'interrupteur flottant et vérifiez qu'il puisse flotter librement. S'il est hors service contactez le service après-vente.Enlevez l'encombrement de la soupape de retenue ou rempacez-la. |
| 3. La pompe s'arrête après une courte période de fonctionnement à cause de l'intervention du protecteur thermique.4. La pompe se met en marche et s'arrête trop fréquemment. | L'alimentation n'est pas conforme aux données de la plaque.Des corps solides bloquent la pompe ou l'orifice d'aspiration.Le liquide est trop épais.Température du liquide est trop élevée.Marche à sec de la pompe.1. Les corps solides freinent la roue.2. Voir point 3.3.3. Voir point 3.4.4. La tension du réseau est hors tolérance.5. Moteur ou roue de roulement en panne. | Contrôler au moyen d'un appareil conforme à la norme GS (sécurité certifiée) la présence d'une tension dans les conduites du câble de raccordement (respecter les consignes de sécurité!).Enlevez le bloquage.La pompe n'est pas apte à ce liquide. Diluez le liquide.Vérifiez que la température du liquide pompé ne dépasse pas les valeurs maximales.Eliminez les cause de la marche à sec.1. Enlevez les coprs solides.2. Voir point 3.3.3. Voir point 3.4.4. Prenez soin que la tension du réseau corresponde aux données indiquées sur la plaque.5. Contactez le service après-vente. |
| 5. La pompe re-foule une quantité trop faible. | 1. Voir point 2.1.2. Voir point 2.2.3. La roue est usée. | 1. Voir point 2.1.2. Voir point 2.2.3. Contactez le service après-vente. |
| 6. La pompe ne dé-marre ou ne s'éteint pas. | 1. L'interrupteur flottant ne flotte pas librement.2. L'interrupteur flottant est mal réglé.3. L'interrupteur flottant est en panne. | 1. Vérifiez que l'interrupteur flottant peut flotter librement.2. Ajustez l'interrupteur flottant.3. Contactez le service après-vente. |
9. Garanti
Cet appareil a été construit et contrôlé selon les méthodes les plus modernes. Le revendeur garantit un état parfait du matériel et une fabrication parfaite conforme à la législation du pays dans lequel l'appareil a été acheté. La garantie commence le jour de l'achat aux conditions suivantes:
Durant la période de garantie, toutes les défectuosités causées par des défauts de fabrication ou de matériel sont réparées gratuitement. Les réclamations doivent être faites directement après la constatation.
Le droit de garantie est annulé dans le cas d'intervention de la part de l'acquéreur ou de tiers. Des dommages causés par des manipulations ou des opérations inadéquates, de mise en fonctionnement ou de conservation erronées, de branchement ou d'installation inadéquates ou par force majeure ou d'autres facteurs extérieurs ne sont pas couverts par la garantie.
Les pièces d'usure comme la roue de roulement et les garnitures mécaniques d'étanchéité sont exclus de la garantie.
Tous les composants sont produits avec le plus grand soin et sont construits avec des matériaux de première qualité et conçus pour une longue durée. L'usure est cependant sujette au type d'utilisation, à la fréquence d'usage et aux intervalles d'entretien. C'est pourquoi les instructions d'installation et d'entretien contenues dans le présent mode d'emploi contribuent de manière décisive à la longévité des pièces sujettes à l'usure.
Nous nous réservons le droit, en cas de plaintes, de réparer les pièces défectueuses ou de les remplacer ou d'échanger l'appareil. Les pièces échangées deviennent notre propriété.
Il n'y aura aucun droit aux dommages et intérêts, pour autant qu'il n'y ait pas eu intention de nuire ou négligence grave de la part du fabricant.
La garantie ne permettra aucun autre recours. Le recours à la garantie doit être prouvé par l'acquéreur sur présentation de la facture. Cette promesse de garantie est valable dans les pays dans lesquels vous avez acheté l'appareil.
Renseignements:
- Dans le cas où votre appareil ne fonctionne plus, vérifiez tout d'abord si d'autres raisons, comme une interruption de l'alimentation électrique ou une manipulation inadéquate, en peuvent être la cause.
- Dans le cas d'une réparation : Veillez à ce que l'appareil défectueux soit accompagné des documents suivants :
- Facture
- Description de la panne (Une description aussi précise que possible accélérera la réparation).
- Avant d'envoyer votre appareil, enlevez tous les accessoires qui ne font pas partie des composants originaux fournis avec la pompe. Nous n'endossons pas la responsabilité au cas où ces accessoires manquent à la remise de la pompe.
10. Commande des pièces de rechange
La méthode la plus simple de commander les pièces de rechange est par internet. Notre site www.tip-pumpen.de a un magasin confortable, ce qui vous permet de faire une commande de pièces de rechange simplement en cliquant. En plus, nous y publions des informations détaillées et des conseils importants concernant nos produits et accessoires. Nous y présentons des nouveautés (et produits nouveaux), des trends et des innovations de la technique des pompes.
11. Service
En cas de demande d'intervention de la garantie ou de pannes, veuillez contacter votre revendeur.
Pour les pays européens uniquement.
Ne jetez pas les appareils électriques/électroniques à la poubelle!
Conformément à la directive européenne 2002/96/CE sur les anciens équipements électriques et électroniques et son application dans la législation nationale, les appareils usagés de ce type doivent faire l'objet d'une collecte séparée pour être recyclés dans le respect des règles de protection de l'environnement. Si vous avez des questions, veuillez vous adresser à votre service local de traitement des déchets.
Gentile Cliente, Gentille Cliente,
Vérifiez que la livraison est complète. En fonction de la destination prévue, d'autres accessoires peuvent être nécessaires (cf. chapitres „Installation“, –et „Commande des pièces de rechange“). Gardez l'emballage jusqu'au final du plazo de garantía, si fuera posible. Deseche los materiales del embalaje de acuerdo a las disposiciones de la protección del medio ambiente.
Composants de la pompe / Détails
| 1 | Raccord de refoulement | 8 | Assise de la pompe - Eau claire | a | Point d'intersection |
| 2 | Interrupteur flottant | 9 | Assise de la pompe - Eau usée | b | Point d'intersection |
| 3 | Câble de l'interrupteur flottant | 10 | Orifice côté pression du raccord | c | Point d'intersection |
| 4 | Cond. p. câble de l'interrupteur flottant | 11 | Ecrou-raccord | A | Niveau min. auto-amorcage |
| 5 | Poignée | 12 | Raccord | B | Niveau min. aspiration |
| 6 | Orifices d'aspiration | 13 | Flottant support | C | Niveau de la mise en marche * |
| 7 | Câble de raccordement au réseau | 14 | Vis du pied de la pompe | D | Niveau d'arrêt * |
* Vous trouverez les valeurs correspondantes dans les «données techniques».
Componenti
- Table des matières
- Avis de sécurité
- Secteur d'utilisation
- Données techniques
- Volume de livraison
- Avis généraux
- Installation de la conduite de refoulement
- Installation fixe
- Ajustement de l'interrupteur flottant
- Positionnement de la pompe
- Réglage du mode eau claire ou usée par l'ajustement de l'assise de la pompe
- Branchement électrique
- Mise en service
- Entretien et détection des pannes
- Garanti
- Renseignements:
- Commande des pièces de rechange
- Service
- Pour les pays européens uniquement.
Marque : T.I.P.
Modèle : Maxima 350 IPX DUO
Catégorie : Pompe
