Type de produit	Compteur d'énergie électrique
Marque	Hager
Modèle	ECR180T
Utilisation	Mesure d'énergie active et réactive en 4 quadrants
Nombre de phases	Triphasé (3x une phase)
Courant maximal	80 A (raccordement direct)
Tension de référence	230 V phase/neutre
Fréquence	50 Hz
Précision énergie active	Classe B (EN 50470-3)
Précision énergie réactive	Classe 2 (CEI 62053-23)
Affichage	LCD rétroéclairé, 7 chiffres + 2 décimales pour énergie
Communication	Modbus RTU (RS-485, 3 fils)
Gestion des tarifs	2 tarifs via entrée binaire 230 VAC
Alimentation	Circuit tension (phase), puissance consommée max non spécifiée
Sécurité	Double isolation (Classe II), catégorie de surtension III
Température de fonctionnement	-10°C à +55°C
Installation	Intérieur uniquement
Conformité	EN 50470-1, EN 50470-3, CEI 62053-21, CEI 62053-23
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - ECR180T HAGER

Comment réinitialiser le compteur partiel d'énergie ?

Lorsque l'énergie partielle clignote, appuyez sur le bouton OK pour la remettre à zéro. Le compteur partiel d'énergie a atteint sa valeur maximale.

Que faire en cas d'affichage 'ERROR N02' ou 'ERROR N03' ?

Ces messages indiquent un défaut du compteur. L'appareil doit être remplacé. Contactez un installateur électricien.

Comment configurer l'adresse Modbus ?

L'adresse Modbus est ajustable via les boutons et le menu de l'afficheur. Consultez le manuel pour la procédure détaillée.

Quels sont les débits en bauds supportés par la communication Modbus ?

Le débit en bauds est ajustable. Les valeurs typiques sont 9600, 19200, 38400 ou 57600 bauds. Vérifiez la configuration dans le menu.

Comment changer de tarif ?

Le changement de tarif se fait via l'entrée binaire 230 VAC ou par la communication Modbus. L'afficheur indique le tarif en cours (1 ou 2).

Que signifie le clignotement de la LED métrologique ?

La LED rouge clignote proportionnellement à l'énergie active consommée (import/export). La constante du compteur (imp/kWh) est spécifiée sur l'étiquette.

Quel câble utiliser pour la communication Modbus ?

Hager recommande le câble de référence HTG485H. Une résistance de terminaison de 120 ohms doit être raccordée aux deux extrémités de la ligne.

L'appareil peut-il mesurer l'énergie réactive ?

Oui, l'ECR180T mesure l'énergie réactive en classe 2 selon la norme CEI 62053-23, avec une précision de classe 2.

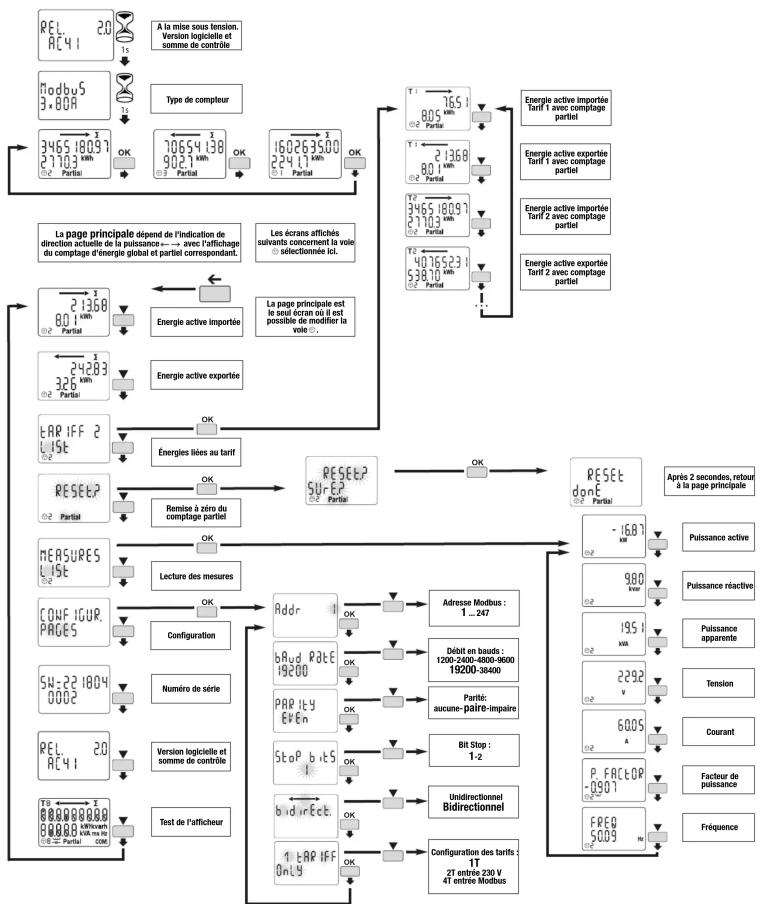

Comment naviguer dans les menus de l'afficheur ?

Utilisez les trois boutons : OK pour confirmer, DÉFILEMENT pour parcourir les options, et ÉCHAP pour revenir au menu principal. Sans action pendant 20 secondes, l'écran revient au menu principal et le rétroéclairage s'éteint.

Quelle est la tension d'alimentation du circuit de mesure ?

La tension de référence est de 230 V phase/neutre. La plage de tension de fonctionnement n'est pas spécifiée dans la notice, mais l'appareil est conçu pour les réseaux 230/400 V.

MODE D'EMPLOI ECR180T HAGER

Capot de bornes plombables

Dimension

Tampes selables Tiro de terminaux collables

Dimensao

lame de terminales connectables

Schéma de câblage

Longueur de dénudage du câble et couple de

serrage des bornes

Schéma de connexion

Comprimento à descarnar do cabo e torque de

ouverture du parafuす

Données en conformité avec EN 50470-1, EN 50470-3, CEI 62053-21 et

CEI 62053-23

Masse Caractéristiques de fonctionnement

Caractéristiques de fonctionnement Raccordement au réseau monographé - nombre de câbles

Raccordement au réseau monophasé - nombre de câbles

Stockage des valeurs d'énergie et Mémoire flash interne non volatile

de la configuration Tout pays inorganic active and passive

fanI pour énergie active et réactive Caractéristiques métrologiques (selon EN50470)

characterisiques mérologiques (selon EM30476) Tension de référence (IIn) | phase / neutre

Tension de référence (Oh) | phase / neutre Courant de référence (Iref)

Courant de référence (Iref) Courant minimal (Imin)

Courant maximal (Imax)

Courant de démarrage (Ist)

Fréquence de référence (fn)

Nombre de phases / nombre de câbles

Précision

- Énergies actives (selon EN 50470-3)

- Puissances actives (selon CEI 62053-21 et CEI 61557-12)

- Puissances réactives (selon CEI 62053-21)

Tension d'alimentation et puissance consommée

Plage de la tension d'alimentation de fonctionnement

Puissance maximale consommée (Circuit tension)

Charge maximale (circuit courant) @ Imax

Type de l'entrée tension

Impédance de tension

Impédance de courant

Capacité de surcharge Tension continue

Tension continue temporaire (1 s)

Courant continu

Courant continue temporaire (10 ms)

Température (10 m.) Caractéristiques de mesure

Plage de tension

Plage de courant

Plage de fréquence

Grandeurs mesurées

Caractéristiques d'affichage

Type d'afficheur LCD rétroéclairé

Energie active 7 chiffres + 2 symboles

Energie active 7 chiffres + 2 décimales Tension 3 chiffres + 1 décimale

Tension 3 chiffres + 1 décimale Courant 2 chiffres + 2 décimales / 3+1 / 4+0

Facteur de 1 chiffre + 3 décimales avec signe + indic, casac /induc

Puissance de puissance

Fréquence 2 chiffres + 2 décimales

Puissance active 2 chiffres + 2 décimales avec signe

Puissance réactive 2 chiffres + 2 décimales avec signe

Puissance 2 chiffres + 2 décimales avec signe apparente

apparente Tarif en cours 1 chiffre

Période de rafraîchissement d'affichage

LED métrologique optique

3 LED rouge indépendantes en face avant proportionnelle à l'énergie

(constante du compteur) active imp/exp

Sóvállá

Sécurité Catégorie de surtension

Classe de protection

Tension de test AC (EN 50470-3, 7, 2)

Degré de pollution

Tension de fonctionnement

Test d'une impulsion de tension (Uimp)

Résistance au feu du matériel du boîtier UL 94

Modules de communication connectables par infrarouge

Pour modules de communication

Communication intégrée Modbus

Interface physique RS-485 - 3 fils

Résistance de terminaison interne

Débit en heures ajustable

Parité ajustable: Impaire, Paire, Aucun

Bit Stop ajustable

Adresse ajustable

Classe d'isolation TBTS

Tarif

Tarif 1

Tarif 2

Impédance d'entrée

Conditions environnementales

Plage de température de stockage

Plage de température de fonctionnement

Environnement mécanique Environnement électromagnétique

Environnement électromagnétique Installation en intérieur our increment

Installation en intérieur uniquement Altitude (max.)

Humidité moyenne annuelle sans condensation

Humidité moyenne annuelle, sans condensation sur 30 jours par an, sans condensation

Indice de protection IP en condition d'installation (face avant)

bornier de raccordement

Compteur d'énergie 3x une phase, raccordement direct 80 A

avec communication Modbus RTU

Notice d'utilisation

Déclaration de conformité UE :

http://hgr.io/r/ECR180T

ECR180T

Danger et avertissement

Cet appareil doit être installé uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Ne raccordez

ou ne débranchez pas ce produit sous tension. La mise en œuvre de l'appareil n'est autorisée que pour la destination et aux conditions

présentées et explicitées dans les présentes instructions de service. Des charges non comprises dans les pages de valeurs indiquées.

Bos charges non comprises dans les pages de valeurs indiquées pourront abîmer l'appareil ainsi que les matériels électriques qui lui sont raccordés.

Principe de fonctionnement

Ce compteur d'énergie Modbus RTU 4 quadrants mesure l'énergie électrique active utilisée par un circuit électrique.

Cet appareil peut gérer 2 tarifs par l'entrée binaire 230VAC et jusqu'à 4 plages par la communication

- Energie active en Classe 1

- Puissance active en Classe 1 (selon CEI 62053-21 et CEI 61557-12) Energie réactive en Classe 2 (selon CEI 60053-22)

- Énergie réactive en Classe 2 (selon CEI 60253-23) - Puissance réactive en Classe 2 (selon CEI 62053-2)

Cet appareil est équipé d'un afficheur LCD rétroéclairé et 3 boutons poursons qui permet de visualiser les énergies. V. L. P. E. F. R. O. et

poussoirs qui permet de visualiser les énergies, V, I, II, T, I, Q et configurer certains paramètres.

Présentation du produit

Afficheur LCD :

Energie pour tous les tarifs Tarif

Compteur électionnel

8 Compteur sélection (1, 2 ou 3)

(1, 2 ou 6) Puissance réactive

Compteur principal d'énergie

remise à zéro impossible

Compteur partiel d'énergie, remise à

zero possible

Unités

kWlkvarh

kVA ms Hz

KVA m3 m2

COM

com

COM!

Commandes

Bouton OK : est utilisé pour confirmer une modification d'un paramètre (ou d'un chiffre d'un paramètre numérique) ou pour répondre à une question

Bouton DEFILEMENT : est utilisé pour faire défiler les pages du Menu ou pour modifier toute la valeur ou un chiffre d'un paramètre

Bouton ECHAP : est utilisé pour retourner au menu principal de n'importe où ou pour revenir au chiffre précédent de la valeur en cours de modification

LED métrologique optique

Nota :

Si aucun bouton n'est appuyé durant au moins 20 secondes, l'affichage revient au menu principal et le rétroéclairage s'éteint.

Symboles

3x une phase

Protection par double isolation (Classe II)

Anti-décrementation : Appareil empêchant la décrementation

Communication Modbus RTU

Utilisez la référence de câble HTG485H spécialement développé par

Hag

Important

Il est indispensable de raccorder une résistance de 120 Ohms aux 2

extr

Protocole Modbus :

Le protocole Modbus fonctionne selon une structure maître/esclave

- Écriture (Fonction 6 ou 16), option de diffusion à l'adresse 0. Le mode de communication est BTU (Remote Terminal Unit) en

hex

Lorsque l'énergie partielle clignote, faites la remise à zéro de l'énergie partielle (le compteur partiel d'énergie a atteint sa valeur maximale).

partielle (le compteur partiel d'énergie a atteint sa valeur maximale) Lorsque l'écran affiche le message ERROR N02 ou ERROR N03, le

compteur est défectueux et doit être remplacé.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Facteur de puissance Convention selon CEI 62053-23 ← kW → kW ← - + - kvar + II I Q S P ← - - - kvar - III IV PF ≤0 PF ≥0
