Type de produit	Compteur d'énergie monophasé avec communication Modbus RTU
Marque	Hager
Modèle	ECR180D
Courant maximal	80 A
Tension de référence	230 V AC, 50 Hz
Précision énergie active	Classe 1 (EN 50470-3)
Précision énergie réactive	Classe 2 (CEI 62053-23)
Affichage	LCD rétroéclairé, 7 chiffres + 2 décimales (énergie), autres grandeurs
Communication	Modbus RTU sur RS-485, 3 fils
Fonctions de mesure	Énergie active/réactive, tension, courant, facteur de puissance, fréquence, puissance active/réactive
Gestion des tarifs	2 tarifs par entrée binaire 230 V AC, jusqu'à 6 par communication
Homologation	MID, EN 50470-1/3, CEI 62053-21/23
Sécurité	Double isolation (Classe II), IP51 en face avant
Catégorie de surtension	Non spécifiée, estimation CAT III
Température de fonctionnement	Non spécifiée, estimation -10 °C à +55 °C
Montage	Sur rail DIN (EN 60715), boîtier modulaire
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Pièces détachées	Modules de communication infrarouge, résistance de terminaison 120 Ω (réf. SMC120R)
Accessoires recommandés	Câble de communication HTC485H ou HTG463H

FOIRE AUX QUESTIONS - ECR180D HAGER

Comment installer le compteur ECR180D ?

Installez le compteur sur un rail DIN conforme à la norme EN 60715. Le raccordement électrique doit être effectué par un installateur électricien qualifié, en respectant les normes en vigueur. Utilisez un coffret de distribution avec un indice de protection minimal IP30 (IP51 pour la face avant). Ne raccordez jamais le produit sous tension.

Comment raccorder la communication Modbus ?

Utilisez une liaison RS-485 à 3 fils. Il est impératif de placer une résistance de 120 Ω (réf. Hager SMC120R) à chaque extrémité du bus. Le débit en bauds, la parité et l'adresse sont ajustables via le menu de configuration.

Que faire si l'écran affiche ERROR N02 ou ERROR N03 ?

Ces messages indiquent un défaut interne du compteur. L'appareil doit être remplacé immédiatement. Contactez votre installateur ou le service après-vente.

Comment remettre à zéro le compteur partiel d'énergie ?

Lorsque l'affichage de l'énergie partielle clignote, cela signifie qu'elle a atteint sa valeur maximale. Pour la remettre à zéro, utilisez la fonction de remise à zéro accessible via le menu. Le compteur principal (total) ne peut pas être réinitialisé.

Comment configurer les tarifs ?

Vous pouvez gérer jusqu'à 2 tarifs via une entrée binaire 230 V AC, ou jusqu'à 6 tarifs via la communication Modbus. La configuration se fait par les boutons poussoirs ou par registres Modbus.

Quelle est la précision du compteur ?

L'énergie active est mesurée en Classe 1 selon EN 50470-3, et l'énergie réactive en Classe 2 selon CEI 62053-23. La puissance active est en Classe 1 selon CEI 62053-21 et CEI 61557-12.

Comment lire la consommation active et réactive ?

L'écran LCD affiche les valeurs d'énergie active (importée/exportée) et réactive. Vous pouvez naviguer entre les écrans à l'aide des boutons. L'énergie active importée est affichée avec le symbole ->, exportée avec <-.

Que faire si l'affichage s'éteint ?

Le rétroéclairage s'éteint automatiquement après 20 secondes d'inactivité pour économiser l'énergie. Appuyez sur n'importe quel bouton pour le réactiver. Si l'écran reste noir, vérifiez l'alimentation du compteur.

Est-ce que le compteur est compatible avec mon installation monophasée ?

Oui, le ECR180D est un compteur monophasé à raccordement direct, conçu pour une tension de 230 V AC et un courant maximal de 80 A. Il convient aux installations résidentielles et tertiaires légères.

Où trouver la déclaration de conformité ?

La déclaration de conformité UE est disponible en ligne à l'adresse : http://hgr.io/r/ecr180d. Vous pouvez également la télécharger depuis le site Hager.

MODE D'EMPLOI ECR180D HAGER

Capot de bornes plombables

Tampas sellables Tends de terminales collables

Dimension

Dimensão

Longueur de dénudage du câble et couple de serrage des bornes

Étiquette de sécurité MID

Données en conformité avec EN 50470-1, EN 50470-3, CEI 62053-21 et

CEI 62053-23

Caractéristiques générales Boîtier DIN 43880

Bolster SIN 45065 Montage EN 60715

Profondeur

Masse

Caractéristiques de fonctionnement

Raccordement au réseau monophasé - nombre de câbles

Stockage des valeurs diageurs et l'impôt flash interne non volatils

Stockage des valeurs d'énergie et mémoire flash interne non volatile de la configuration

Tarif pour énergie active et réactive

Homologation (selon EN 50470-1, EN 50470-3)

Tension de référence (Un)

Courant de référence (Iref)

Courant minimal (Imin)

Courant maximal (Imax) Courant de démarage (Ist)

Courant de démarrage (ist) Fréquence de référence (fn)

Nombre de phases / nombre de câbles

Mesures certifiées

Précision

- Énergies actives (selon EN 50470-3)

- Puissances actives (selon CEI 62053-21 et CEI 61557-12)

- Énergies réactives (selon CEI 62053-23)

- Puissances réactives (selon CEI 62053-21)

Tension d'alimentation et puissance consommée Plans de la tension d'alimentation de fonctionnement

Puissance maximale consommée (Circuit tension)

Charge maximale (circuit courant) @ Imax

Type de l'entrée tension

Impédance de tension

Impédance de courant

Capacité de surcharge

Tension continue

Courant continue temporaire (18)

Courant continue temporaire (10 ms)

Caractéristiques de mesure

Plage de tension

Plage de courant

Plage de fréquence

Grandeurs mesurées

Caractéristiques d'affichage Temps d'affichage : L'OP rétro/raisi

type d'affichage LCD rétroéclairé

Energie active 7 chiffres + 2 décimales

Tension 3 chiffres + 2 décimales

Courant 2 chiffres + 2 décimales

Facteur de 1 chiffre + 3 décimales avec signe + indic. capac./induct.

puissance Fréquence 2 chiffres + 2 décimales

Fréquence 2 chiffres + 2 décimales Puissance active 2 chiffres + 2 décimales avec signe

Puissance réactive 2 chiffres + 2 décimales avec signe

Tarif en cours 1 chiffre

Période de rafraîchissement d'affichage

LED métrologique optique

LED rouge en face avant (constante proportionnelle à l'énergie active im vivo)

compteur) active imprévu Sécurité

Sécurité Catégorie de surtension

Classe de protection

Tension de test AC (EN 50470-3, 7.2)

Degré de pollution

Tension de fonctionnement

Test d'une impulsion de tension (Uimp)

Résistance au feu du matériel du boîtier UL 94

Etiquette de sécurité entre les parties haute et basse du boiler Modules de communication connectibles par infrarouges

Modules de communication connectables par infrarouge Pour modules de communication

Pour Modbus de communication Communication intégrée Modbus

Interface physique RS-485 - 3 fils

Débit en bauds ajustable

Parité ajustable : Impaire, Paire, Aucun

Bit Stop ajustable

Adresse ajustable

Classe d'isolation IBTS

Tarif Tarif 1

Tarif 2

Impédance d'entrée

Conditions environnementales

Plage de température de stockage

Plage de température de fonctionnement

Environnement mécanique

Environnement électromagnétique Installation en intérieur uniquement

Installation en intérieur uniquement Altitude (max.)

Altitude (max.) Humidité moyenne annuelle sans condensation

n'entrant sur 30 jours par an, sans condensation

Indice de protection IP en condition d'installation (face avant)

bornier de raccordement

Pour une utilisation conforme à la directive MID, le compteur d'énergie doit être installé dans

un coffret de distribution pour produits modulaires avec un indice de protection minimal IP30. L'IP51 s'applique aux modifs du respecteurs qui dénevant du pointes

Danger et avertissement

Cet appareil doit être installé uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Ne raccordez ou ne débranchez pas ce produit sous tension. La mise en œuvre de l'appareil n'est autorisée que pour la destination et aux conditions présentées et explicitées dans les présentes instructions de service. Des charges non comprises dans les plages de valeurs indiquées pourront abîmer l'appareil ainsi que les matériels électriques qui lui sont raccordés.

Principe de fonctionnement

Ce compteur d'énergie Modbus RTU 4 quadrants mesure l'énergie électrique active et réactive utilisée par un circuit électrique. Cet appareil peut gérer 2 tarifs par l'entrée binaire 230/AC et jusqu'à 6 pilotés par la communication. Seul le compteur total d'énergie active peut être utilisé à des fins de facturation conformément à la directive relative aux instruments de mesure (MID). - Énergie active en Classe 1 (selon EN 50470). - Puissance active en Classe 1 (selon CEI 62053-21 et CEI 61557-12). - Énergie réactive en Classe 2 (selon CEI 60253-23). - Puissance réactive en Classe 2 (selon CEI 62053-21). Cet appareil est équipé d'un afficheur LCD rétroéclairé et 3 boutons poussoirs qui permet de visualiser les énergies, V, I, PF, F, P, Q et configurer certains paramètres. La conception et la fabrication de ce pour le passage de la direction, net comme EN 50470).

Présentation du produit

Energi

tous les

Tarit

[Non-Text]

Pulse ndu

[Non-Text]

Compteur principal d'énergie

remise à zéro impossible

Compteur partiel d'énergie, remise à

zéro possible

Unités

Energie importée (consommée →)

Energie exportée (produite ←)

Statut d'activitécation

Le compteur d'énergie a reçu un

message avec l'adresse correcte et

avec la somme de contrôle correcte, mais le compteur a répondu avec

mais le compteur a répondu avec un Message d'Exception dans le cas

du Modbus:

- fonction illégale - adresse de dont

- valeur de donnée illégale

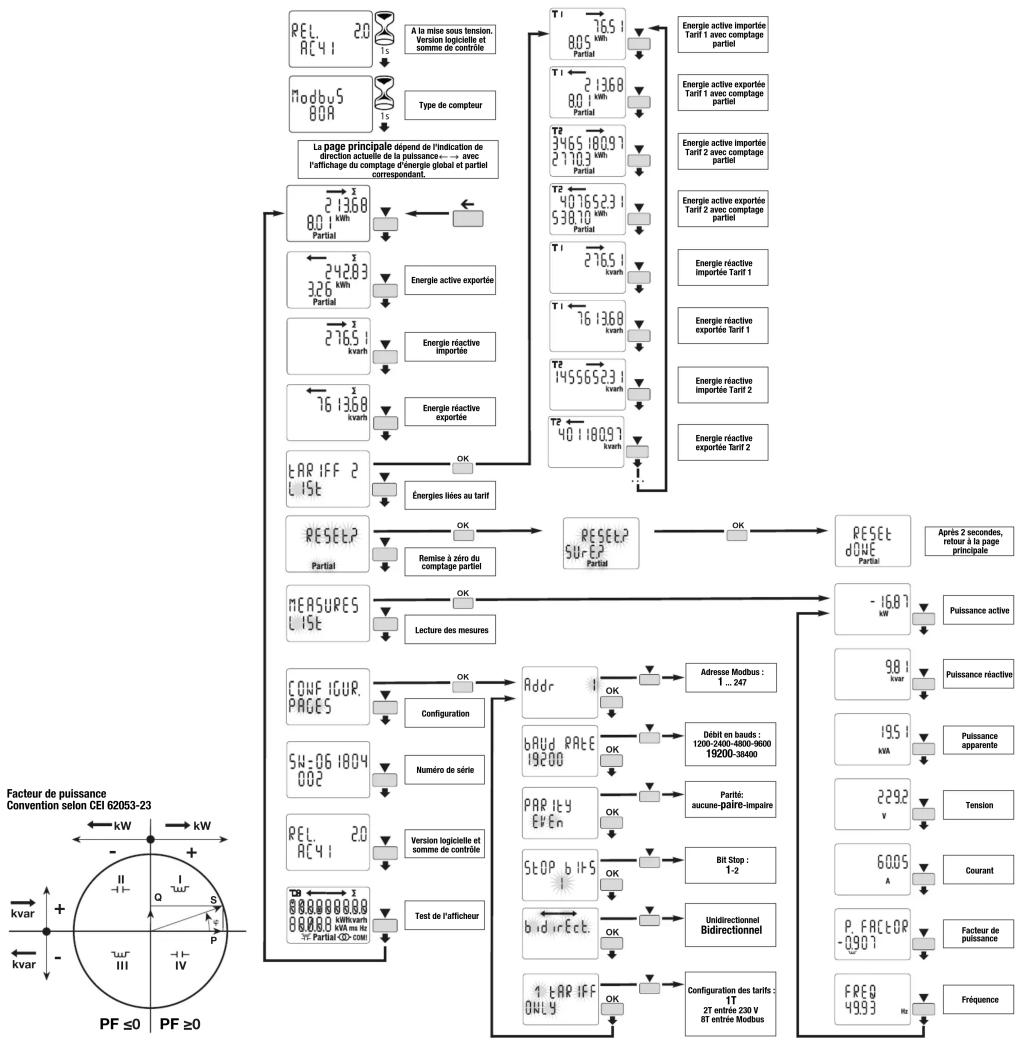

Commandes

OK Bouton OK : est utilisé pour confirmer une modification d'un paramètre (ou d'un chiffre d'un paramètre numérique) ou pour répondre à une question.

Si aucun bouton n'est appuyé durant au moins 20 secondes, l'affichage

revient au menu principal et le rétroéclairage s'éteint.

Hager Electro S. A. S., Boulevard d'Europe, B. P. 3, 67215 OBERNAI CEDEX, France - www.hager.com

Compteur d'énergie monophasé, raccordement direct 80 A

avec déclaration de conformité MID et communication Modbus RTU

La certification MID ne concerne que l'énergie active.

Notice d'utilisation

Déclaration de conformité UE : http://hgr.io/r/ecr180d

Symboles

| Une phase

Protection par double isolation (Classe II)

Anti-décrémentation : Appareil empêchant la décrémentation

Communication Modbus RTU

Recommandations : Utilisez le référence de câble HTC485H spécialement développé par

Utilisez la référence de câble HTG463H spécialement développé par Hager en accessoire.

Hager, 2018

Important

Il est indispensable de raccorder une résistance (référence SMC120R)

de 120 Ohms aux 2 extrémités du bus.

Protocole Modbus

Le protocole Modbus fonctionne selon une structure maître/esclave:

- Lecture (Fonction 3),

- Écriture (Fonction 6 ou 16), option de diffusion à l'adresse 0.

Le mode de communication est RTU (Remote Terminal Unit) en hexadecimal

Hexadocimul

Table Modbus

Téléchargeable sur le site Web: http://hgr.io/r/ecr180d

Condition d'erreur

Lorsque l'énergie partielle clignote, faites la remise à zéro de l'énergie.

partielle (le compteur partiel d'énergie a atteint sa valeur maximale).

Lorsque l'écran affiche le message ERROR N02 ou ERROR N03, le compteur est défectueux et doit être remplacé.

compteur est défectueux et doit être remplacé.
