Type de produit	Micro-ondes avec hotte intégrée (Over-the-Range)
Marque	Frigidaire
Modèle	MWBOK15TB
Dimensions (extérieures)	Environ 30 po de largeur x 15 po de profondeur x 16 po de hauteur (estimation)
Poids	Environ 25 kg (estimation)
Alimentation électrique	120 V, 60 Hz, courant alternatif
Puissance micro-ondes	Environ 900 W (estimation)
Capacité intérieure	Environ 1,5 pi³ (estimation)
Fonctions principales	Cuisson par micro-ondes, décongélation, réchauffage, cuisson automatique, hotte intégrée avec ventilation
Installation	Montage mural au-dessus d'une cuisinière, kit de montage inclus (BOK)
Entretien et nettoyage	Nettoyer l'intérieur avec un chiffon humide et du savon doux ; le filtre de la hotte doit être nettoyé régulièrement
Sécurité	Verrouillage enfant, arrêt automatique, système de verrouillage de porte
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant ; réparation par un technicien qualifié recommandée
Informations générales	Notice d'utilisation et d'installation fournie ; compatible avec armoires profondes de 15 po

FOIRE AUX QUESTIONS - MWBOK15TB FRIGIDAIRE

Quel est le type de ce micro-ondes Frigidaire MWBOK15TB ?

C'est un micro-ondes avec hotte intégrée, conçu pour être installé au-dessus d'une cuisinière (over-the-range).

Quelle est la profondeur maximale de l'armoire pour l'installation ?

La profondeur maximale de l'armoire est de 15 pouces (15 po).

Quels outils sont nécessaires pour l'installation du kit BOK ?

Vous aurez besoin de blocs de remplissage ou de morceaux de bois, de boulons à ailettes, de vis à bois, d'un détecteur de colombages ou d'un marteau, d'une perceuse, d'un niveau et d'un tournevis.

Comment installer la plaque de montage du micro-ondes ?

Fixez la plaque de montage au mur en utilisant des boulons à ailettes dans les zones sans montant et des vis à bois dans les montants muraux. Assurez-vous que le bas de la plaque touche la ligne horizontale tracée à partir du modèle de paroi arrière.

Quelle est la hauteur minimale recommandée entre la surface de cuisson et le micro-ondes ?

Le bord inférieur du micro-ondes doit être à au moins 30 pouces (76,2 cm) au-dessus de la surface de cuisson.

Que faire si la plaque de montage ne s'aligne pas avec un montant mural ?

Utilisez des boulons à ailettes pour les trous hors montant. Assurez-vous qu'au moins une vis à bois est utilisée dans un montant pour supporter le poids.

Comment nettoyer le filtre de la hotte intégrée ?

Retirez le filtre et lavez-le avec de l'eau chaude savonneuse ou au lave-vaisselle. Séchez-le complètement avant de le remettre en place.

Le micro-ondes MWBOK15TB est-il compatible avec une évacuation extérieure ?

Oui, il peut être installé avec une évacuation extérieure. Consultez la section d'échappement des capuchons dans la notice pour la préparation des conduits.

Que faire en cas de dommage pendant l'expédition ou l'installation ?

En cas de dommage d'expédition, retournez l'unité au magasin. Si le client ou l'installateur cause un dommage, la réparation est de leur responsabilité.

Où trouver la notice complète du Frigidaire MWBOK15TB ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction par email.

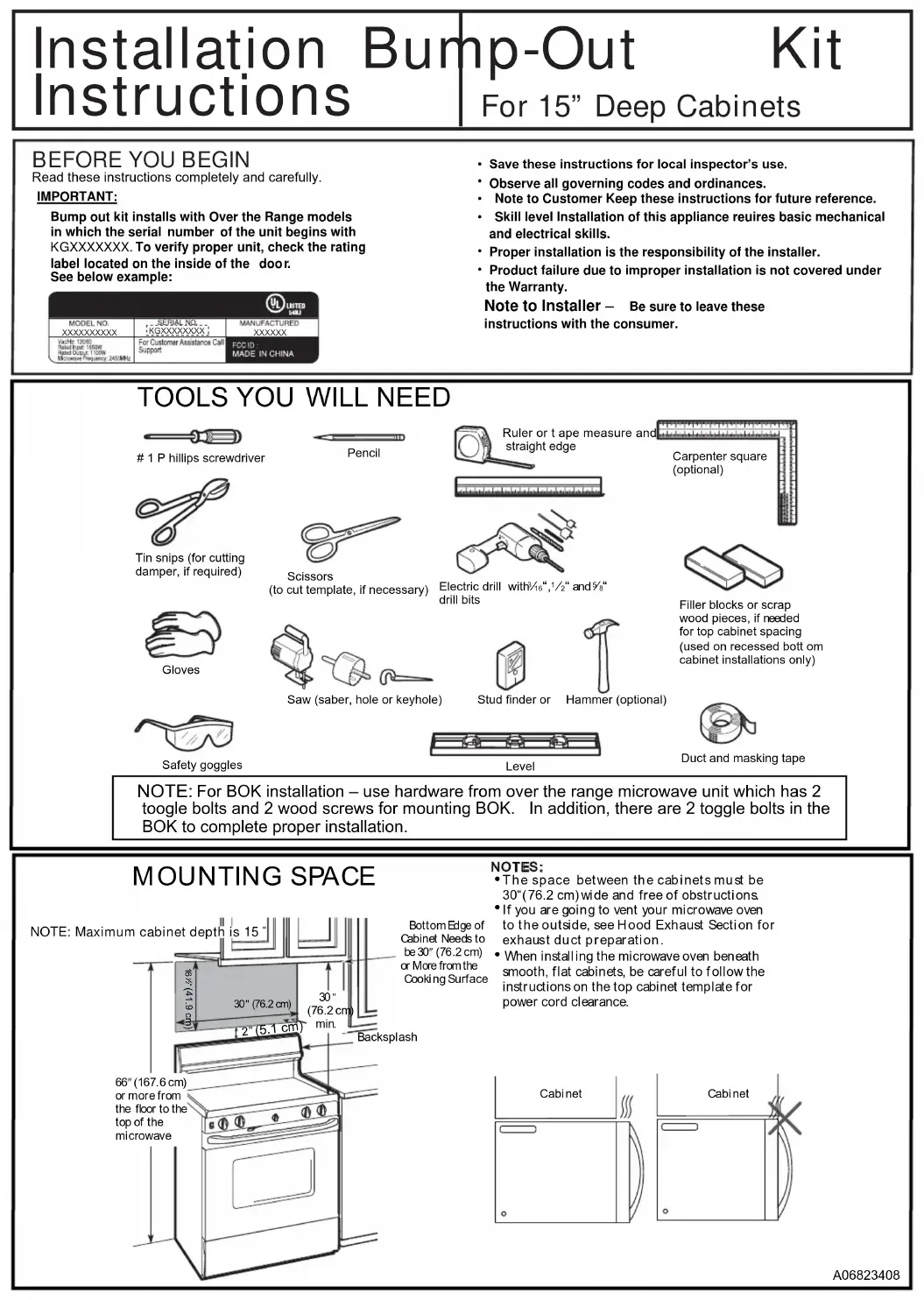

MODE D'EMPLOI MWBOK15TB FRIGIDAIRE

Pour les armoires profondes

de 15 pouces

Avant que TU commences

Lisez ces instructions complètement et soigneusement.

Important:

• L'installation du kit de pompage avec les modèles de la gamme Dans lequel le numéro de série de l'unité commence par KGXXXXXXXX. Pour vérifier l'unité appropriée, vérifiez l'étiquette de notation située à l'intérieur de la porte. Voir ci-dessous exemple :

• Enregistrez ces instructions pour l'utilisation de l'inspecteur local.
• Respectez tous les codes et ordonnances applicables.
• Note au client: conservez ces instructions pour référence ultérieure.
• Niveau de compétence - L'installation de cet appareil nécessite des compétences mécaniques et électriques de base.
• Une installation appropriée est la responsabilité des installateurs.
• La défaillance du produit résultant d'une mauvaise installation n'est pas couverte par la garantie. Note à l'installateur - Assurez-vous de laisser ces instructions avec le consommateur.

Outils que vous avez besoin : Blocs de remplissage ou morceaux de bois en ferraille, si nécessaire pour l'espacement des armoires supérieures (used on recessed bottom cabinet installations only)

Remarque : Pour installer BOK, utilisez le matériel du four microonde à hotte intégrée équipée de deux boulons à ailettes et de deux vis à bois. Pour finir, utilisez les deux boulons à ailettes contenues dans BOK pour parachever l'installation.

ESPACE DE MONTAGE

REMARQUE: La profondeur maximale de l'armoire est de 15 " 66 (167,6 cm) ou plus du haut au micro-ondes 30"(76,2 cm) 2" (5,1 cm) 30" (76,2 cm) min. Backsplash Le bord inférieur de l'armoire doit être de 30 (76,2 cm) ou plus de la surface de cuisson

Remarques:

• L'espace entre les armoires doit être de 30 po (76,2 cm) de largeur et sans obstruction. - Si vous prévenez l'évacuation de votre four à micro-ondes à l'extérieur, voir la section d'échappement des capuchons pour la préparation des conduits d'échappement. - Lors de l'installation du four à micro-ondes sous des armoires lisses, faites attention de respecter les instructions sur le modèle de l'armoire supérieure pour le jeu de cordon d'alimentation.

Cabinet

Cabinet

Dommages - expédition / installation

• Si l'appareil est endommagé lors de l'expédition, renvoyer l'unité au magasin dans lequel il a été acheté pour réparation ou remplacement
• Si l'appareil est endommagé par le client, la réparation ou le remplacement est la responsabilité du client
• Si l'appareil est endommagé par l'installateur (si autre que le client), la réparation ou le remplacement doit être effectué par accord entre le client et l'installateur

Important:

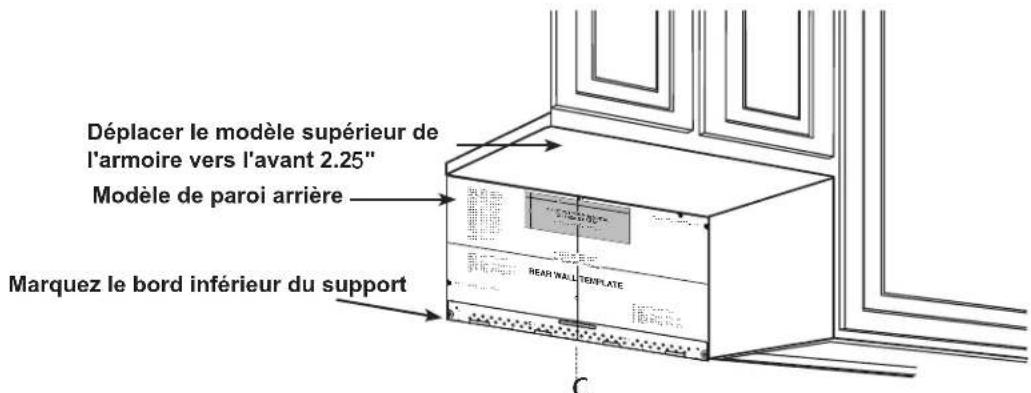

• Déplacez le modèle d'armoire supérieur fourni avec votre micro-ondes OTR 2.25 partir du mur arrière.
• Utilisez le modèle de la paroi arrière livré avec votre micro-ondes OTR pour identifier l'emplacement du kit de bump out.

Déplacer le modèle supérieur de l'armoire vers l'avant 2.25" Modèle de paroi arrière Marquez le bord inférieur du support C

Placez le support du kit anti-retour à la place de l'emplacement du modèle de la paroi arrière, en vous assurant que le bord inférieur s'allonge.

Ligne de niveau pour porte-a-faux avant Des poteauxmuraux Centre

A. Un détecteur de colombages – un dispositif magnétique qui localise les ongles.

B. Utilisez un marteau pour tirer légèrement sur la surface de montage pour trouver un son solide. Cela indiquera un emplacement de poteaux.

2 Après avoir localisé les poteaux, trouvez le centre en sondant le mur avec un petit ongle pour trouver les bords du poteau. Ensuite, placez une marque à mi-chemin entre les bords. Le centre de tous les poteaux adjacents devrait être de 16" ou 24" de cette marque.

Dessinez une ligne au centre des poteaux.

LE FOUR DOIT ETRE INSTALL DANS UN POTEAU.

B. MARQUEZ LE PLUS BAS BORD DU SUPPORT

MODELE DE PAROI ARRIÈRE Les coches de ligne mediane Dessiner une ligne verticale sur le paroi du centreof Top Cabinet Ligne horizontale Dessinez une ligne horizontale sur le paroi au bas de "Modèle de paroi « « arrière' arrière".

1. Dessinez une ligne verticale sur le paroi au centre de l'espace large de 30". 2. Dessinez une ligne horizontale sur le paroi au bas de "Modèle de paroi arrière".

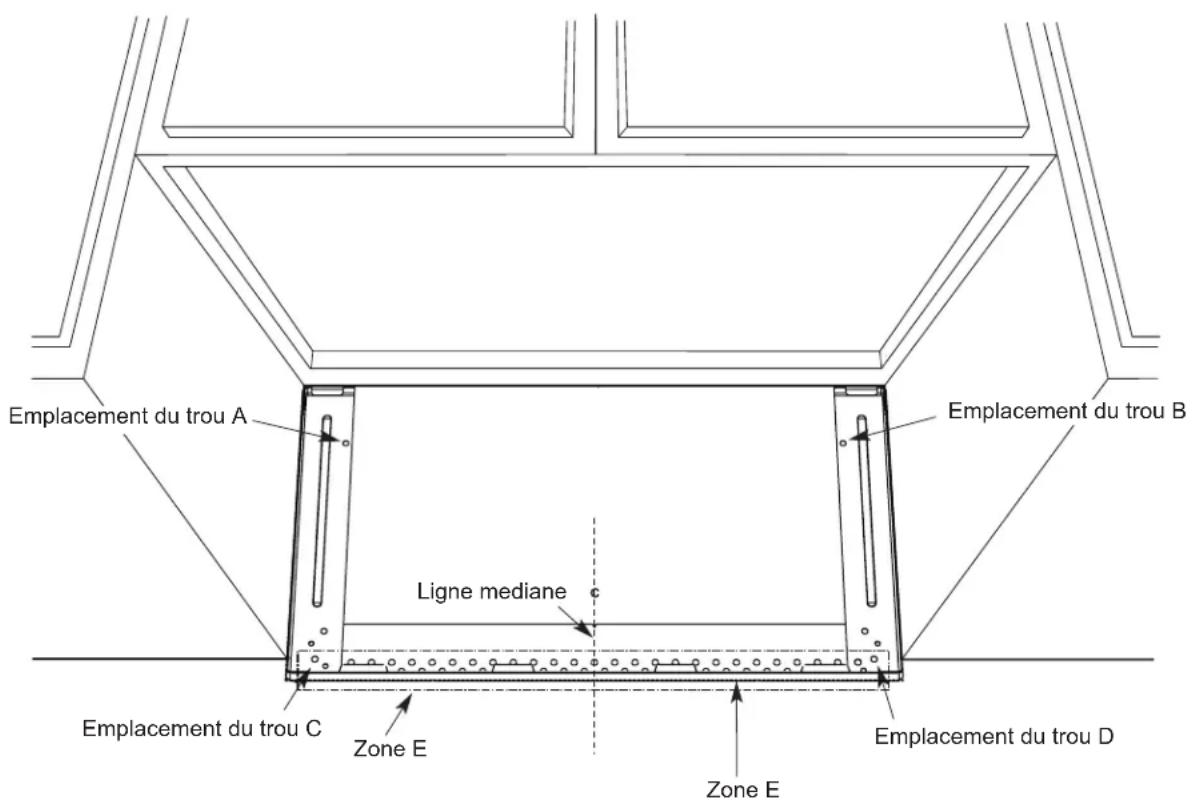

C. alignement de la PLAQUE MURALE

Emplacement du trou A Emplacement du trou B Ligne mediane Emplacement du trou C Zone E Zone E Emplacement du trou D

1 Placez la plaque de montage sur la paroi, en vous assurant que le fond de la plaque de montage touche la ligne horizontale dessinée avec le modèle arrière. Alignez la coche et la ligne centrale sur la plaque de montage sur la ligne médiane sur le mur. 2 Tout en tenant la plaque de montage d'une main, dessinez des cercles sur la paroi aux trous A, B, C et D (voir illustration ci-dessus). Il faut utiliser quatre trous pour le montage.

REMARQUE: Les trous C et D sont à l'intérieur de la zone E. Si ni C ni D ne se trouvent dans un poteau, trouvez un poteau quelque part dans la zone E et dessinez un cinquième cercle pour aligner le poteau. Il est important d'utiliser au moins une vis à bois montée fermement dans un poteau pour supporter le poids du four.

Mettre la plaque de montage de côté

3 Percez les trous sur les cercles. S'il y a un poteau, percer un trou de ^3/16" po pour les vis à bois. Pour les trous qui ne s'alignent pas avec un poteau, percer un trou de ^5/8" pour les boulons à ailettes.

REMARQUE: NE MONTEZ PAS LA PLAQUE À CETEMPS

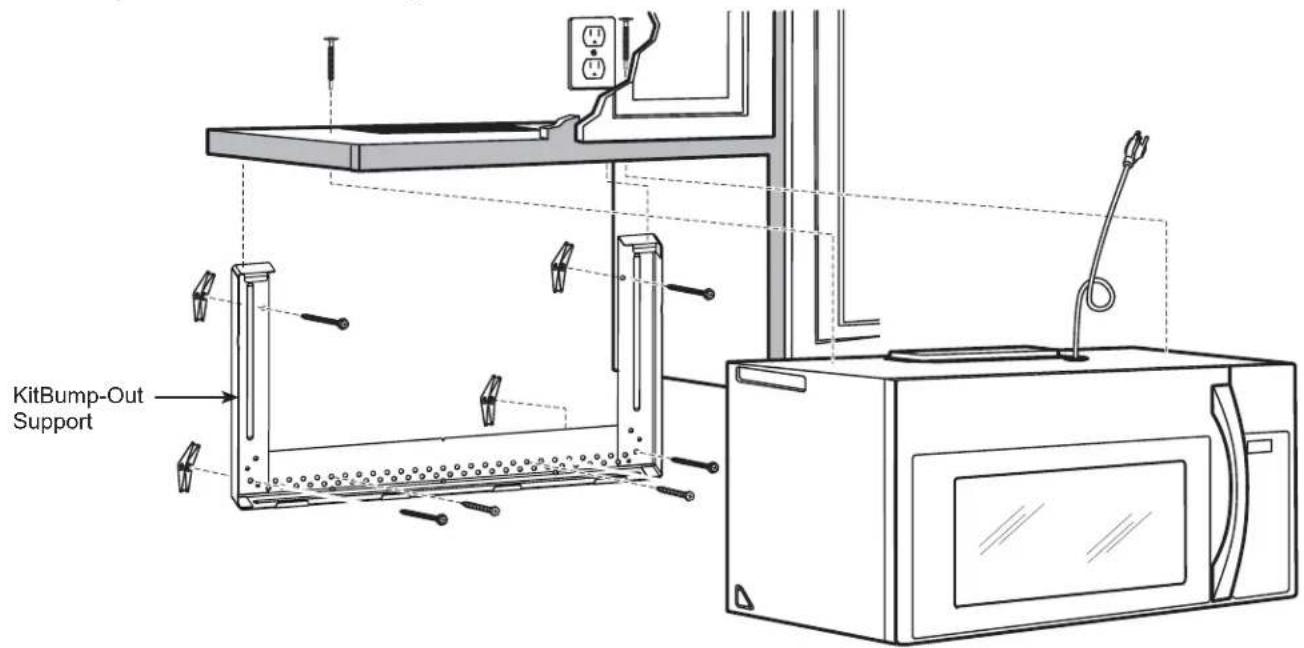

2 Installation du support de bump-out

A. ATTACHEZ LA PLAQUE DE MONTAGE AU PAROI

Fixez la plaque sur le paroi à l'aide de boulons à ailettes (2-4). Au moins une vis à bois doit être utilisée pour attacher la plaque à un montant mural. REMARQUE: Utilisez du matériel à partir d'un emballage OTR et le kit de support de fixation.

1 Retirer les ailettes de basculement.

2 Insérez les boulons dans la plaque de montage à travers les trous désignés pour aller dans la cloison sèche et reliez les ailettes à 3/4" sur chaque boulon.

Pour utiliser des boulons à ailettes:

Espanement pour les ailettes plus que epaisseur du paroi Ailes de basculement Boulons à ailettes Plaque de montage Paroi Extrémités des boulons

3 Placez la plaque de montage contre le paroi et insérez les ailettes dans les trous du paroi pour monter la plaque.

REMARQUE: Avant de serrer les boulons à ailettes et la vis à bois, assurez-vous que les onglets de la plaque de montage sont en contact avec le bas de l'armoire lorsque vous êtes enfoncées contre le mur et que la plaque est bien centrée sous l'armoire.

ATTENTION: veillez à éviter de pincer les doigts entre le dos de la plaque de montage et le paroi.

4 Serrer tous les boulons. Tirez-le loin du mur pour aider à resserrer les boulons.

Remarque :

1. Voir le guide d'installation de la hotte intégrée pour achever l'installation du produit.
