MANUAL DE USUARIO MWBOK15TB FRIGIDAIRE
Instrucciones de instalación
Kit para microondas sobre la estufa
Para gabinetes de 15" de profundidad
ANTES DE COMENZAR
Lea estas instrucciones atentamente y por completo.
IMPORTANTE:
- Instalación para modelos sobre la estufa en los que el número de serial comienza con KGXXXXXXXX. Para verificar que sea la unidad correcta, por favor vea la etiqueta del lado interno de la puerta, como se muestra en el ejemplo a continuación:

- Guarde estas instrucciones para uso por el inspector local.
- Nota al consumidor: Guarde estas instrucciones para futura
- Se debe cumplir con todos los códigos y ordenanzas referencia. locales.
- Nivel de habilidad: La instalación de este aparato requiere de habilidades básicas en electricidad y mecánica.
- La instalación adecuada es responsabilidad de la persona que realice la instalación.
- Los fallos en el productos causados por una instalación incorrecta no serán cubiertos por la garantía. Nota al instalador: Asegúrese de dejar estas instrucciones al usuario.

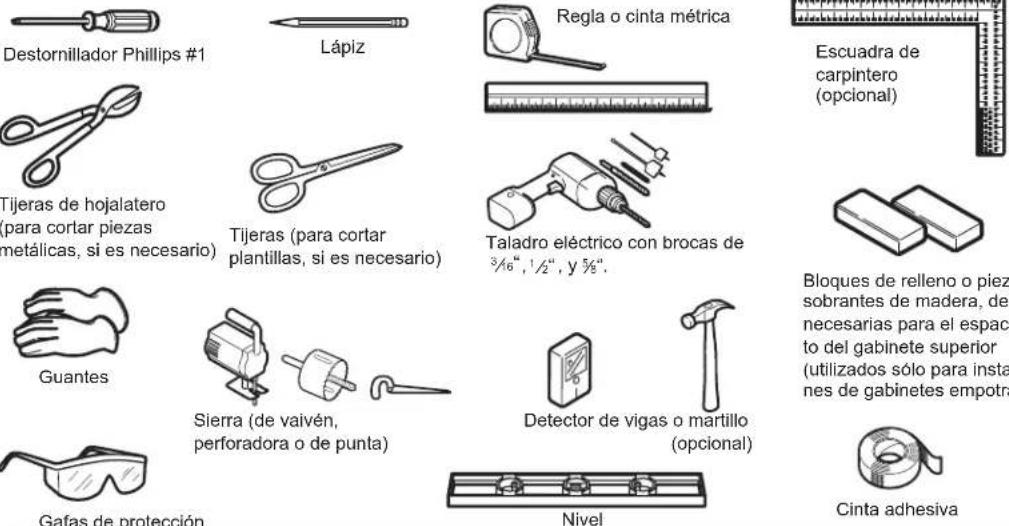

HERRAMIENTAS NECESARIAS

Bloques de relleno o piezas sobrantes de madera, de ser necesarias para el espaciamiento del gabinete superior (utilizados sólo para instalaciones de gabinetes empotrados)
NOTA: Para instalación BOK - use hardware de la unidad de microondas que tiene 2 pernos de palanca y 2 tornillos de madera para montar BOK. Además, hay 2 pernos de palanca en el BOK para completar la instalación.
ESPACIO DE MONTAJE


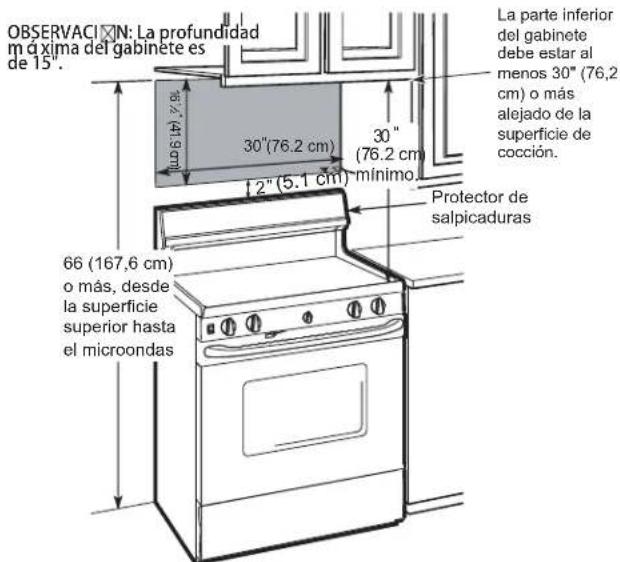

OBSERVACION: La profundidad máxima del gabinete es de 15". 66 (167,6 cm) o más, desde la superficie superior hasta el microondas 30" (76.2 cm) 30" (76.2 cm) 2" (5.1 cm) mínimo La parte inferior del gabinete debe estar al menos 30" (76,2 cm) o más alejado de la superficie de cocción. Protector de salpicadurasOBSERVACIONES:
- El espacio hasta el gabinete debe ser de al menos 30" (76,2 cm) de ancho y estar libre de obstrucciones.
- Si va a ventilar el horno microondas hacia afuera, vea la sección sobre la Campana extractora para leer sobre la preparación del conducto de extracción.
- Al instalar el horno microondas debajo de gabinetes lisos y planos, asegúrese de seguir las instrucciones de cable de alimentación en la plantilla del gabinete superior.
- Si la unidad se daña durante el envío, puede devolverla a la tienda en la que fue adquirida para reparación o reemplazo.
- Si la unidad sufre daños causados por el usuario, la reparación o reemplazo será responsabilidad de éste.
- Si la unidad sufre daños causados por el instalador (si no es el usuario), la reparación o reemplazo deberá hacerse por acuerdo entre el usuario e instalador.
IMPORTANTE:
- Durante la instalación, mueva la plantilla de gabinete superior que viene con su microondas OTR de 2,2 ^5 de la pared trasera.
- Utilice la plantilla de la pared posterior que viene con su microondas OTR para identificar la ubicación para el kit.


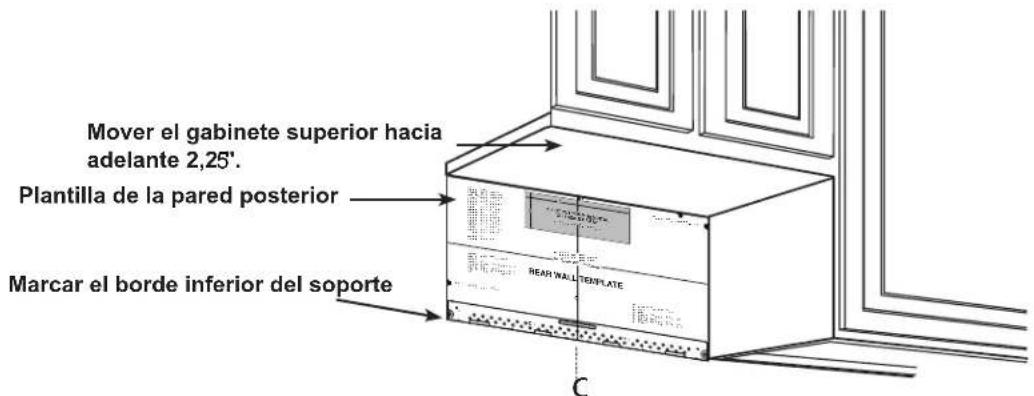

Mover el gabinete superior hacia adelante 2,25". Plantilla de la pared posterior Marcar el borde inferior del soporte CColocar el soporte del kit en lugar con la plantilla de la pared posterior, asegurándose de que los bordes inferiores estén alineados.


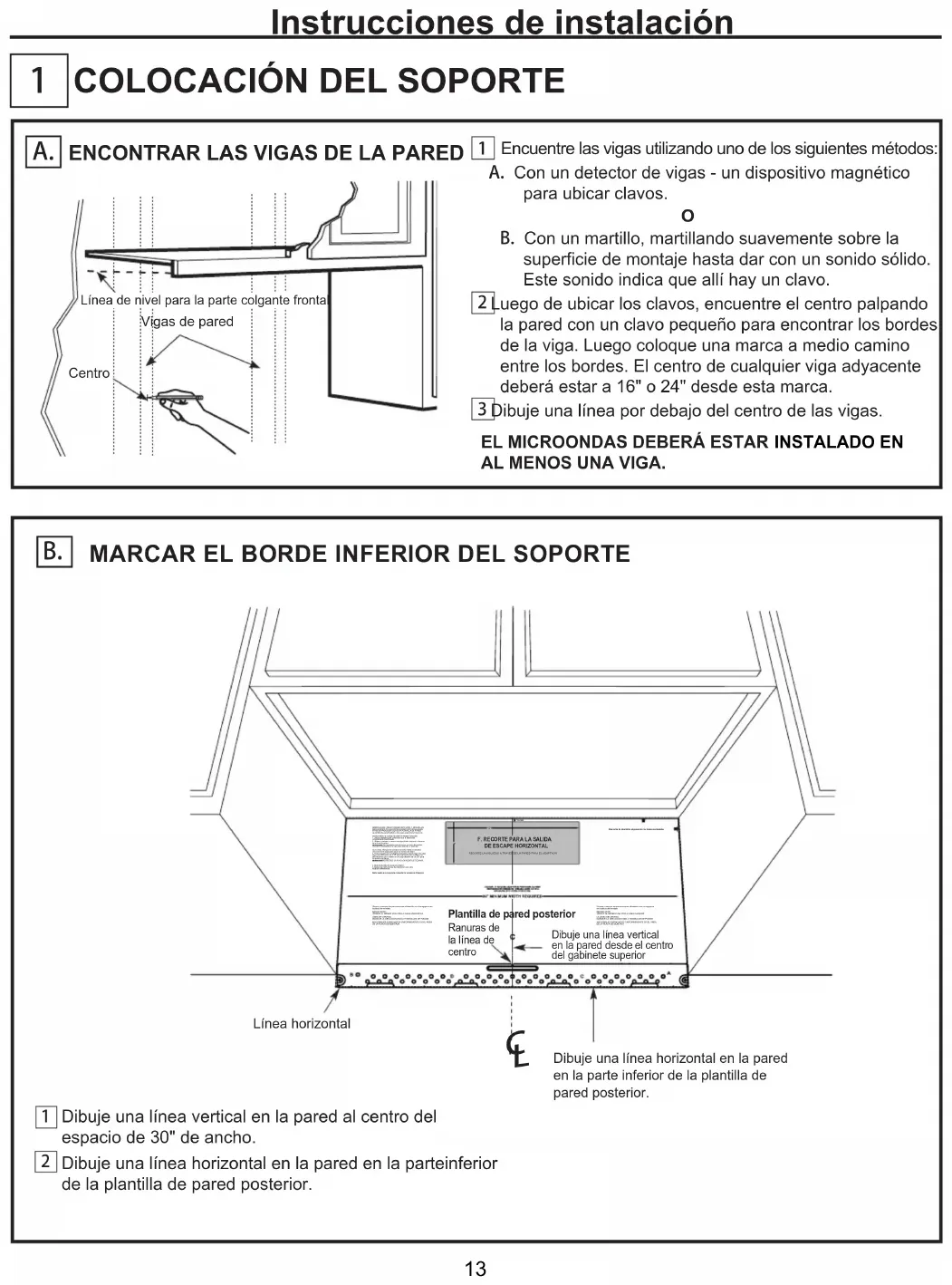

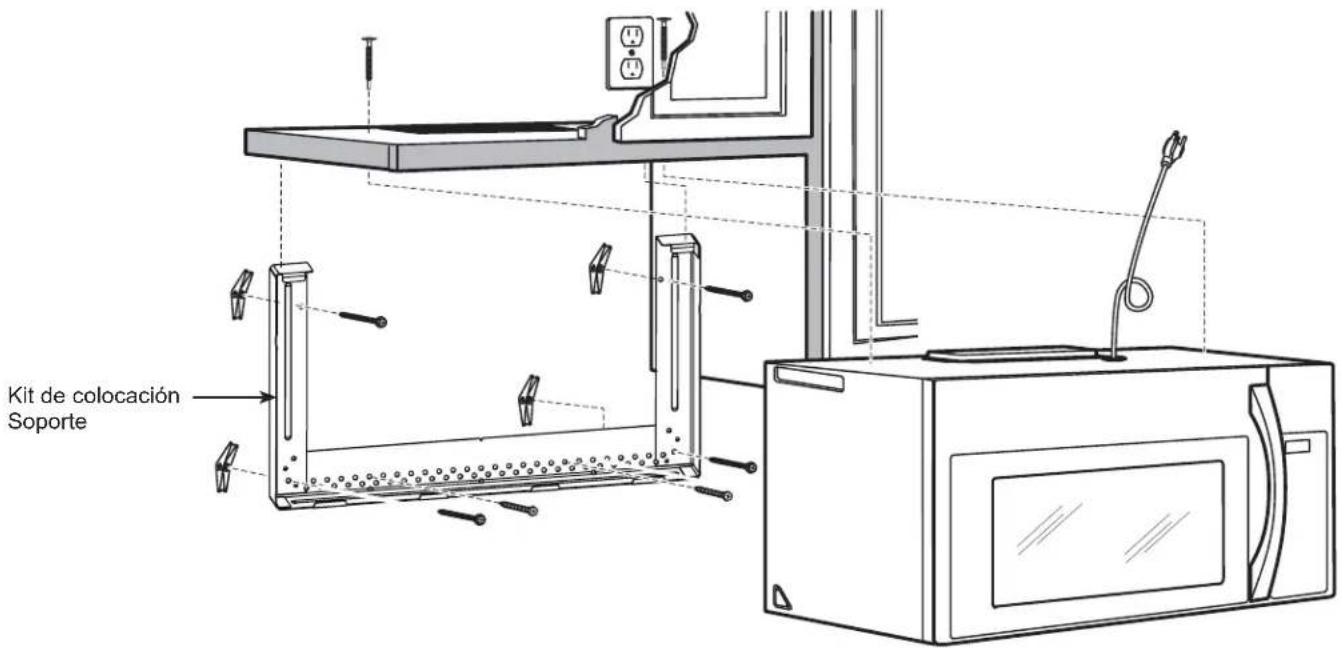

Kit de colocación Soporte1 COLOCACIÓN DEL SOPORTE
A. ENCONTRAR LAS VIGAS DE LA PARED


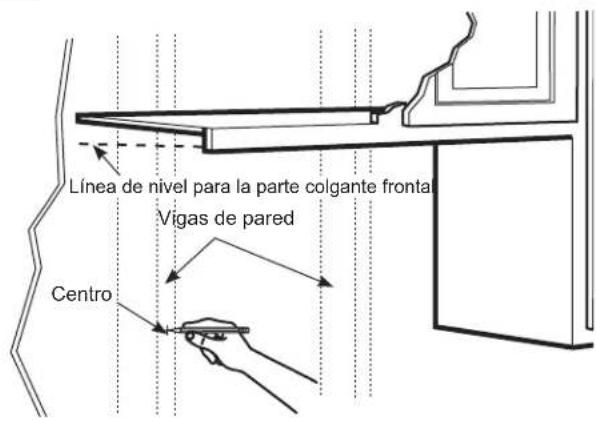

Línea de nivel para la parte colgante fronta Vigas de pared Centro1 Encuentre las vigas utilizando uno de los siguientes métodos:
A. Con un detector de vigas - un dispositivo magnético para ubicar clavos.
0
B. Con un martillo, martillando suavemente sobre la superficie de montaje hasta dar con un sonido sólido. Este sonido indica que allí hay un clavo.
2 Luego de ubicar los clavos, encuentre el centro palpando la pared con un clavo pequeño para encontrar los bordes de la viga. Luego coloque una marca a medio camino entre los bordes. El centro de cualquier viga adyacente deberá estar a 16" o 24" desde esta marca.
3 Dibuje una línea por debajo del centro de las vigas.
EL MICROONDAS DEBERÁ ESTAR INSTALADO EN AL MENOS UNA VIGA.
B. MARCAR EL BORDE INFERIOR DEL SOPORTE


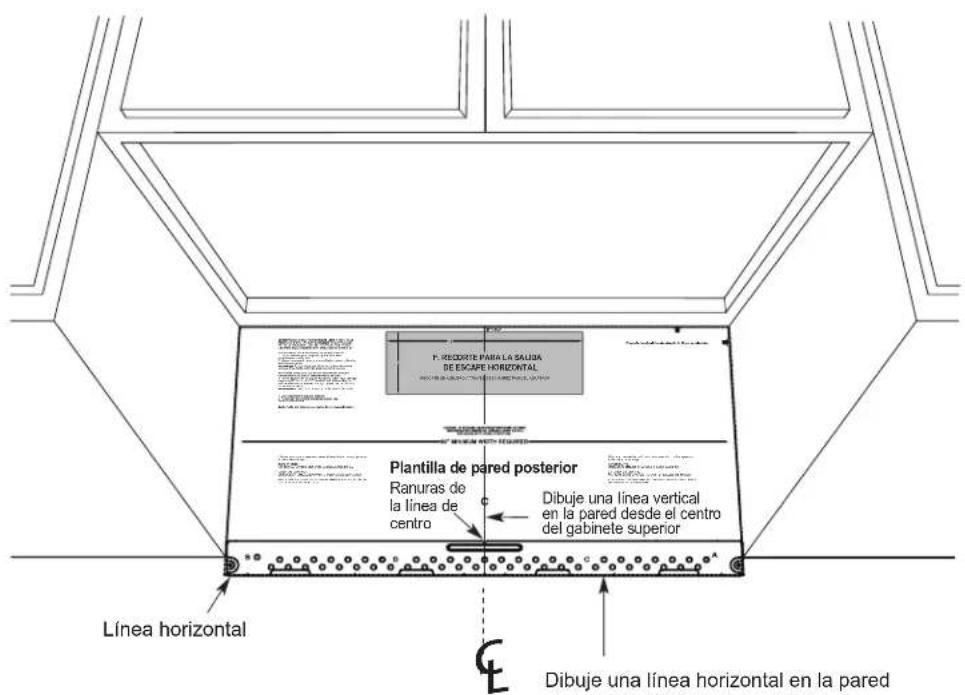

F. RECORDER PARA LA SALJA DE ESCAPE HORIZONTAL Plantilla de pared posterior Ranuras de la línea de centro Dibuje una línea vertical en la pared desde el centro del gabinete superior Línea horizontal Dibuje una línea horizontal en la pared1 Dibuje una línea vertical en la pared al centro del espacio de 30" de ancho.
2 Dibuje una línea horizontal en la pared en la parteinferior de la plantilla de pared posterior.
1 COLOCACIÓN DEL SOPORTE
2 Al sostener la placa de montaje con una mano, dibuje círculos en la pared sobre los agujeros A, B, C y D (ver ilustración arriba). Las cuatro perforaciones deben ser utilizadas para el montaje.
OBSERVACIÓN: Los agujeros C y D están dentro del área E. Si ni C ni D están en una viga, busque una viga en algún lugar dentro del área E y dibuje un quinto círculo alineando con la viga. Es importante usar al menos un clavo de madera colocado firmemente en la viga, para soportar el peso del microondas.
Dejar la placa de montaje a un lado.
3 Perforar orificios sobre los círculos. Donde haya una viga, haga una perforación de 316 " para los tornillos de madera. Para los orificios que no están alineados con una viga, haga una perforación de 58 " para los tornillos de fiador.
OBSERVACIÓN: NO INSTALE LA PLACA TODA-VÍA. TIEMPO.
2 | COLOCACIÓN DEL SOPORTE
A. UNIR LA PLACA DE MONTAJE A LA PARED

Unir la placa a la pared utilizando 2-4 tornillos de fiador. Al menos un tornillo de madera debe ser utilizado para unir la placa a la viga de pared. OBSERVACIÓN: Utilice el material del empaque OTR empaquetar el kit.
1 Quite las alas de los tornillos.
2 Inserte los tornillos en la placa por los orificios diseñados para la pared y vuelva a unir las alas a 34 " en cada tornillo.
Para usar tornillos de fiador:


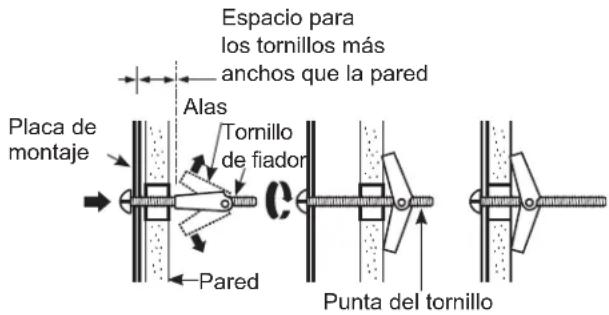

Espacio para los tornillos más anchors que la pared Alas Placa de montaje Tornillo de fiador Pared Punta del tornillo3Coloque la placa de montaje contra la pared e inserte las alas en los orificios de pared para montar la placa.
OBSERVACIÓN: Antes de ajustar los tornillos de fiador y de madera, asegúrese de que las ranuras en la placa de montaje estén tocando la parte inferior del gabinete cuando se lo empuja contra la pared y que la placa esté correctamente centrada debajo del gabinete.
ATENCIÓN: Tenga cuidado de no apretarse los dedos entre atrás de la placa y la pared.
4 Ajustar todos los tornillos. Alejarse de la pared para ajustar bien los tornillos.
NOTA:
1、Consultar las instrucciones de instalación para terminar de instalar la unidad.
2. Cuando el BOK es montado a una cavidad OTR mayor (de mod elos 1.8 / 2.1), los lados del BOK no deben ir hasta arriba del todo, y la separación hasta el gabinete deberá ser de aproximadamente 0.91".
